Monteringsprofil PV aluminium 40×40 mm anodiserad svart – skena 195 cm för M10-skruvar

Aluminium monteringsprofil 625cm 40x40 för sexkantsskruv Anodiserad PV-01-02-AN

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 4.92 kg

Pris/ st: 782,64 kr 782.64

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (626,11 kr)

exkl. 25% MOMS, exkl. fraktkostnader

* Förpackningsalternativ:

Stycken
Paket: 16 Stycken
Paket: 174 Stycken
Paket: 348 Stycken

antal st

Totalt:

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: Synerga

Produktkod: PV-01-02-AN

rekommendera till en vän

Beskrivning

Monteringsprofil PV aluminium 40×40 mm anodiserad svart – skena 195 cm för M10-skruvar

Monteringsprofil i aluminium 40×40 mm anodiserad svart – perspektivvy med tvärsnitt

Monteringsprofil 40×40 mm i anodiserat aluminium 6060 är en grundläggande komponent i bärkonstruktionen för solcellsinstallationer. Den dubbelkanaliga tvärsnittskonstruktionen gör det möjligt att bade montera PV-moduler uppifran (med mitten- och ändklämmor) och koppla profilen till underkonstruktionen underifran — med taktkrokar, adaptrar eller markstativ. Den svarta anodiseringen ger ökad korrosions- och UV-beständighet samt ett estetiskt utseende som passar mörka full-black-moduler. Profilen med längden 195 cm passar bade för mindre takinstallationer och för utbyggda flerradiga system — längden kan förlängas med profilskarvar som säljs separat. Den undre kanalen monteras med sexkantskruvar M10 DIN 933 och flänsmuttrar M10, medan den övre kanalen tar fyrkantsmuttrar M8, vilket garanterar säker atdragning av klämmorna utan att de vrider sig i sparet.

Viktiga fördelar för installatören

Dubbelkanaligt tvärsnitt 40×40 mm — övre skenan för modulklämmor, undre för fastsättning pa underkonstruktionen

Aluminium 6060, svart anodiserat — hög korrosionsbeständighet och skydd mot väderpaverkan

Kompatibel med mitten- och ändklämmor samt standardtaktkrokar och adaptrar

Profilens längd kan förlängas med profilskarvar (säljs separat)

God mekanisk hallfasthet och slagseghet hos legering 6060

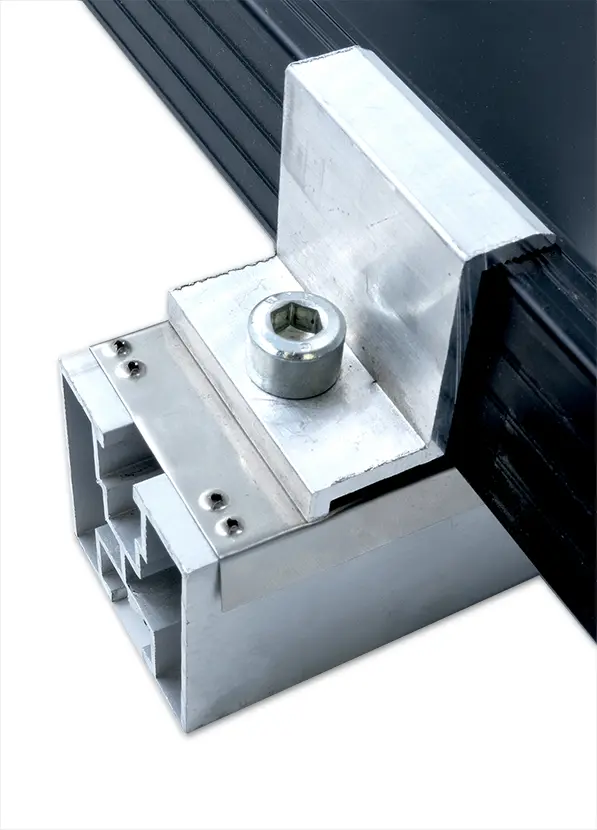

Detalj av anslutning mellan monteringsprofil och klämma – vy av övre kanalen med mutter

Den övre skenkanalen med sparbredd 10,8 mm (±0,3 mm) möjliggör insättning av en fyrkantsmutter M8 och fastsättning av en klämma för solcellspanelen. Den undre kanalen med bredden 9 mm (±0,75 mm) är avsedd för sexkantskruvar M10 DIN 933, med vilka profilen kopplas till taktkrokar eller andra delar av underkonstruktionen. Väggtjockleken 1,2 mm runt hela tvärsnittet ger ett optimalt förhallande mellan hallfasthet och vikt — profilen väger endast 0,82 kg/m, vilket underlättar transport och hantering pa taket.

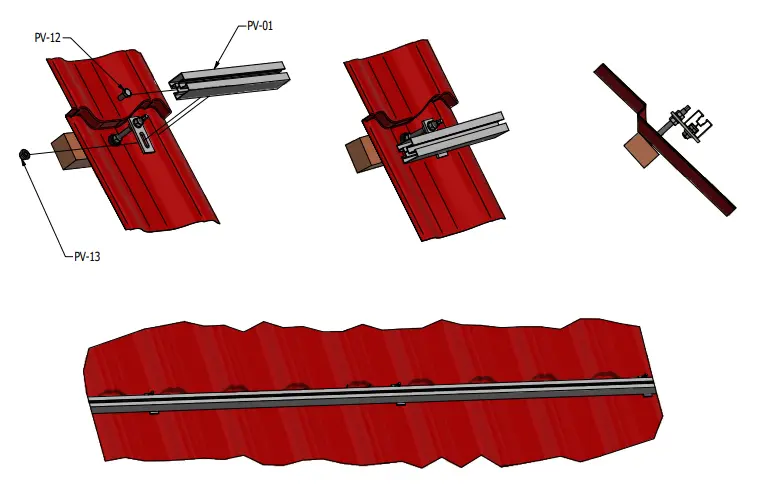

Visualisering av montering av profil pa snedtak med betongtakpannor – krokar, adaptrar och profil med PV-moduler

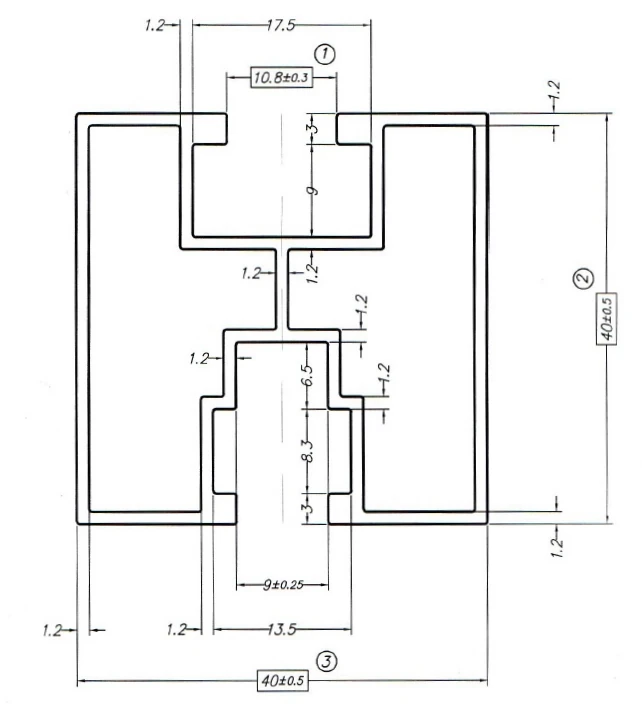

Teknisk ritning av tvärsnittet 40×40 mm med kanaldimensioner och väggtjocklek

Film som presenterar monteringsprofilen PV 40×40

Film som presenterar montering av solcellskonstruktion med profil 40×40

Film som presenterar monteringssystem för PV med aluminiumprofil

Matt

Tvärsnitt (bredd × höjd)	40 × 40 mm
Längd	195 cm
Väggtjocklek	1,2 mm
Vikt per meter	0,82 kg

Material och ytbehandling

Material / legering	aluminium 6060
Ytbehandling	svart anodiserad
Färg	svart

Montering och kompatibilitet

Monteringskanal / spartyp	övre: 10,8 mm (±0,3) — fyrkantsmutter M8; undre: 9 mm (±0,75) — skruv M10 DIN 933
Kompatibla skruvar	sexkantskruv M10 DIN 933 + flänsmutter M10 (undre kanalen); fyrkantsmutter M8 (övre kanalen)
Typ av tak / underlag	sluttande tak (taktkrokar, adaptrar), markkonstruktioner (stativ)
Sammankopplingsmetod	mitten- och ändklämmor (övre kanalen); profilskarvar för förlängning (säljs separat)

Övriga parametrar

Produktvikt	4,92 kg
Obehandlad version	ja

Tekniska data

Längd [mm]	6250
Profil [mm]	40×40
Spårtyp	För sexkantsbult
Ytbehandling	Anodiserad

Säkerhet
