Kabel för solcellsinstallationer H1Z2Z2-K klass D 10mm röd
produkt otillgänglig
lägg till i önskelista
Beskrivning

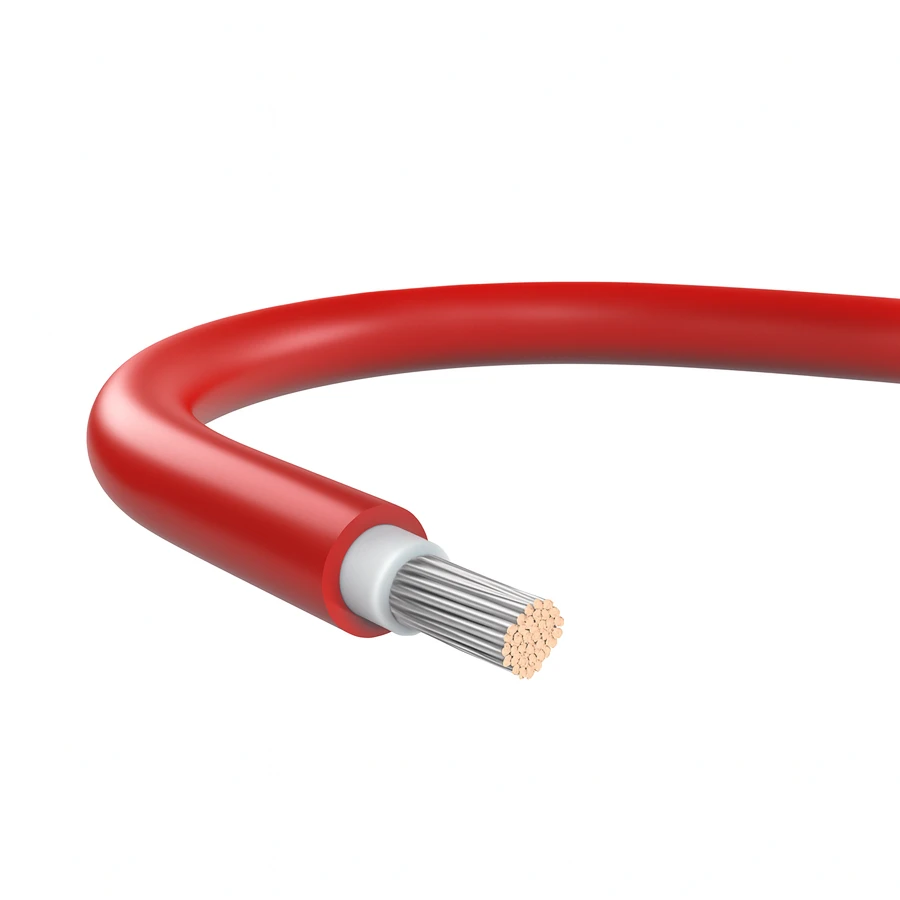

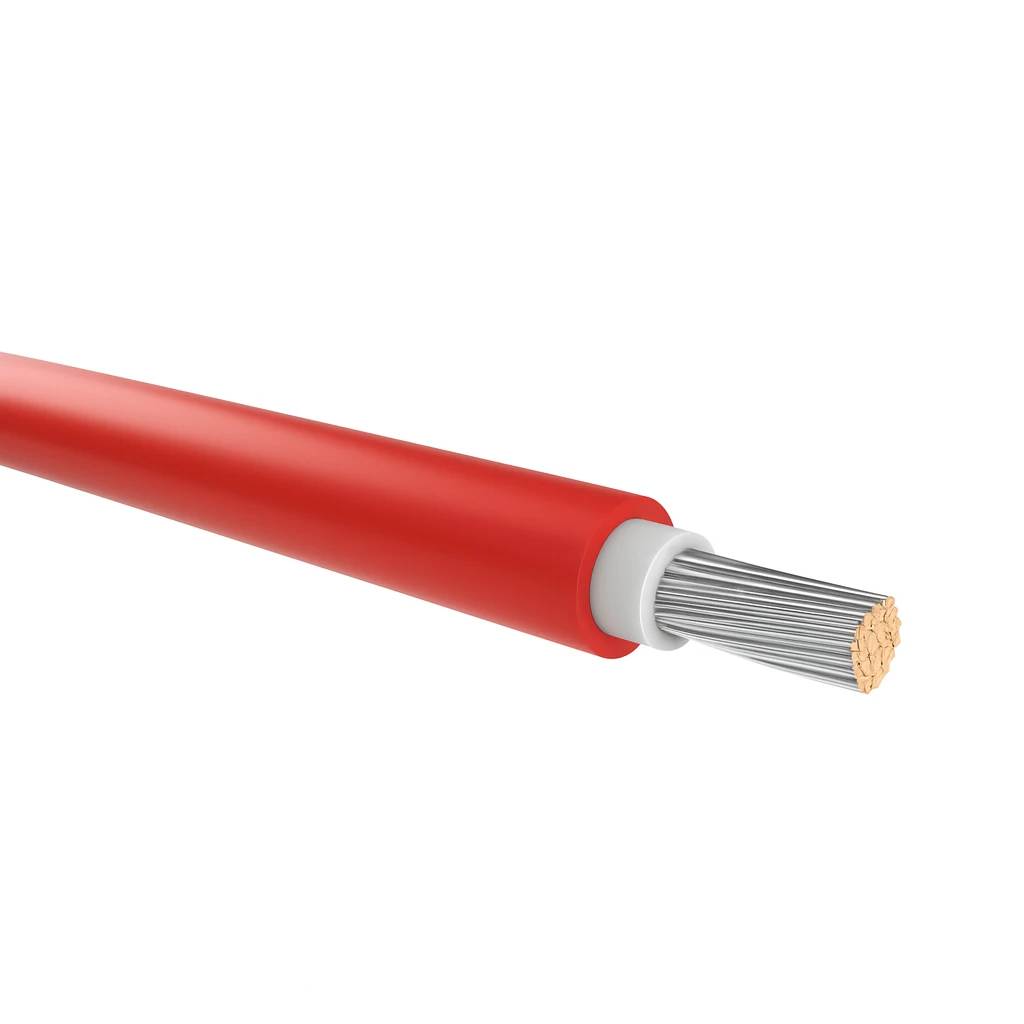

Solkabel H1Z2Z2-K 1x10 mm2 röd – klass Dca (CPR)
Fotovoltaisk kabel H1Z2Z2-K 1x10 mm2 i röd färg är en pålitlig komponent i varje PV-anläggning. Tack vare den förtenta kopparledaren med 10 mm2 tvärsnittsarea säkerställs låga överföringsförluster även över långa kabelsträckor – från modulsträngar ända till växelriktaren.
Kabeln tillverkas enligt standarden PN-EN 50618:2015-03 och klassificeras som Dca enligt CPR-förordningen, vilket möjliggör användning både i takinstallationer och i större markbaserade solparker.
Kabelkonstruktion
- Ledare: flertrådad förtent koppar, klass 5 enligt PN-EN 60228 / DIN VDE 0295
- Isolering: tvärbunden halogenfri plast, vit färg
- Yttre mantel: tvärbunden halogenfri plast, röd färg
- Max ytterdiameter: 8,8 mm
- Min. isolationsresistans vid 20°C: 420 MΩ·km
Elektriska parametrar
- Märkspänning AC: U0/U = 1,0/1,0 kV
- Driftspänning DC: 1,5 kV (1,8 kV) enligt EN 50618
- Provspänning: 6 500 V AC (50 Hz)
- Kortslutningstemperatur: +250°C (max 5 s)
Driftsförhållanden och hållbarhet
- Driftstemperatur: från -40°C till +90°C (upp till +120°C i 20 000 h)
- Minsta installationstemperatur: -25°C
- Min. böjradie: 4 × ytterdiameter
- UV-, ozon- och väderbeständighet: enligt EN 50618
- Förhöjd beständighet mot hydrolys, ammoniak, syror och baser
- Möjlighet till markförläggning: bekräftad genom tester enligt UL 854 (Impact-Resistance och Crushing-Resistance)
- Förväntad livslängd: 25 år
Brandsäkerhet
Kabeln uppfyller kraven på flamskydd enligt EN 60332-1 och IEC 60332-1. Vid förbränning avger den inte aggressiv rök (överensstämmelse med PN-EN 61034-2 och PN-EN 60754-2), vilket är avgörande i takinstallationer och inomhus. Klassificering av brandegenskaper: Dca enligt PN-EN 50575 (CPR).
Användningsområde
Kabeln H1Z2Z2-K 10 mm2 är avsedd för anslutningar mellan solpaneler, modulsträngar samt för kabeldragningar till växelriktaren. Tvärsnittet 10 mm2 fungerar särskilt väl vid längre kabelsträckor och högre driftströmmar. Den röda färgen underlättar identifiering av den positiva polen (+) i DC-installationen.
Tillval: tillgänglig version med skärm av CuSn-trådar samt armering av FeZn ståltrådar. Det finns även möjlighet att använda gnagarsäkert medel i isoleringen, vilket förhindrar skador från gnagare och termiter.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Användning | Solar DC |
| Tvärsnittsarea [mm²] | 10 |
| Färg | Röd |
| Ledarmaterial | Koppar |
| CPR-klass | D |
| Gnagarskydd | Nej |
| Kabeltyp | H1Z2Z2-K |
| Märke | MG WIRES |
