Kabel för solcellsinstallationer H1Z2Z2-K klass D 10mm svart
produkt otillgänglig
lägg till i önskelista
Beskrivning

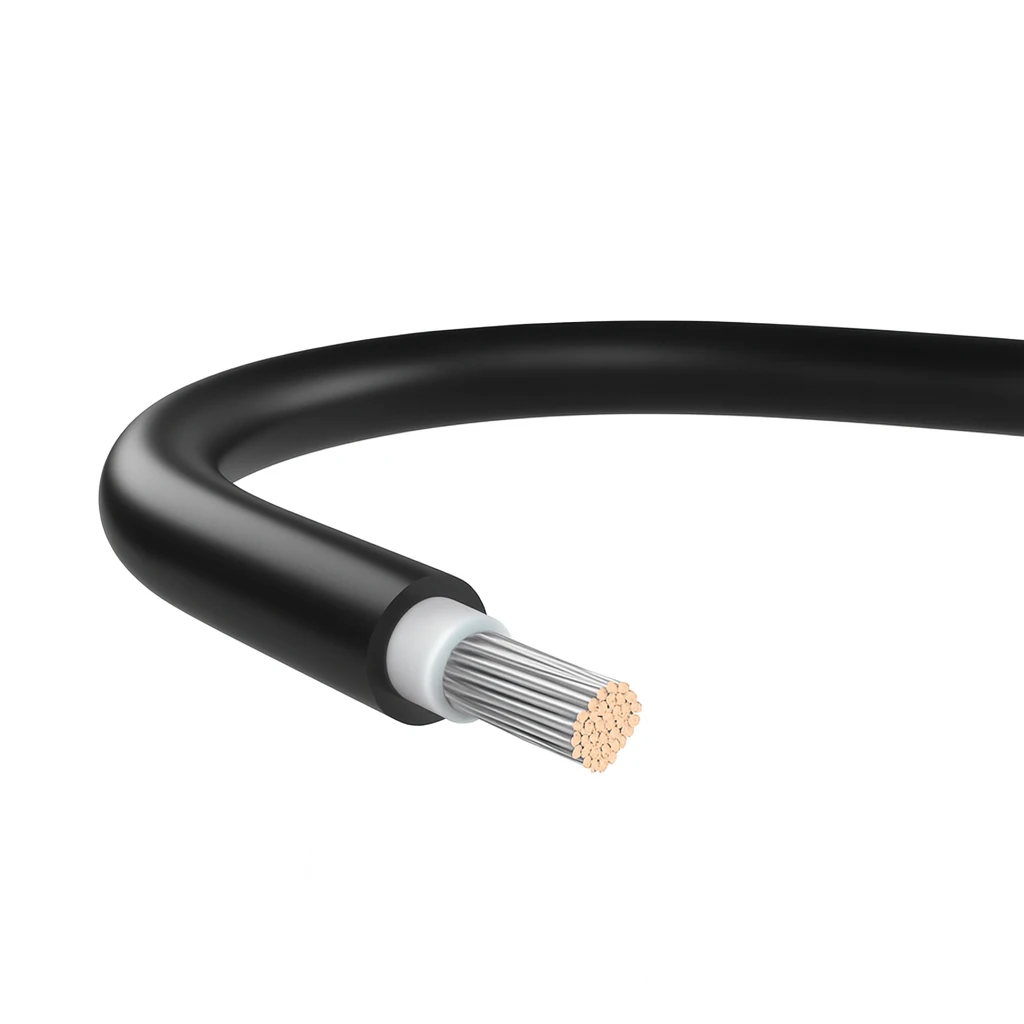

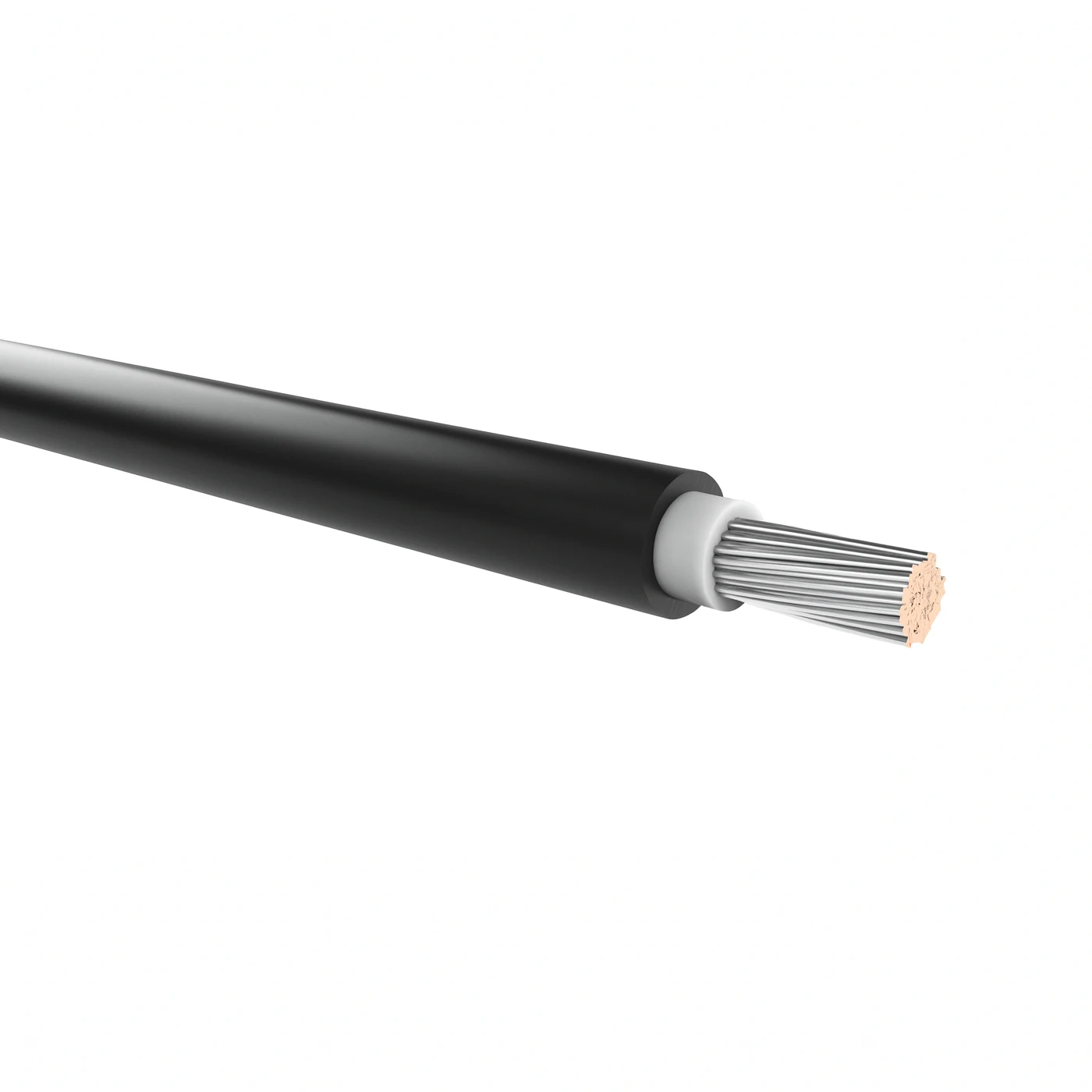

Solarkabel H1Z2Z2-K 1x10 mm2 svart – klass Dca (CPR)
Solarkabel H1Z2Z2-K 1x10 mm2 i svart färg är en pålitlig komponent i varje solcellsanläggning. Tack vare den förtenta kopparledaren med 10 mm2 tvärsnitt säkerställs låga överföringsförluster även över långa kabelsträckor – från modulsträngar ända fram till växelriktaren.
Kabeln tillverkas enligt standarden PN-EN 50618:2015-03 och klassificeras som Dca enligt CPR-förordningen, vilket möjliggör användning både i takinstallationer och i större markbaserade solcellsparker.
Kabelkonstruktion
- Ledare: flertrådad förtent koppar, klass 5 enligt PN-EN 60228 / DIN VDE 0295
- Isolering: tvärbunden halogenfri plast, färg vit
- Yttre mantel: tvärbunden halogenfri plast, färg svart
- Max ytterdiameter: 8,8 mm
- Min. isolationsresistans vid 20°C: 420 MΩ·km
Elektriska parametrar
- Märkspänning AC: U0/U = 1,0/1,0 kV
- Driftspänning DC: 1,5 kV (1,8 kV) enligt EN 50618
- Provspänning: 6 500 V AC (50 Hz)
- Kortslutningstemperatur: +250°C (max 5 s)
Driftsförhållanden och hållbarhet
- Driftstemperatur: från -40°C till +90°C (upp till +120°C i 20 000 h)
- Minsta läggningstemperatur: -25°C
- Min. böjradie: 4 × ytterdiameter
- UV-, ozon- och väderbeständighet: enligt EN 50618
- Förhöjd beständighet mot hydrolys, ammoniak, syror och baser
- Möjlighet till markförläggning: bekräftad genom tester enligt UL 854 (Impact-Resistance och Crushing-Resistance)
- Förväntad livslängd: 25 år
Brandsäkerhet
Kabeln uppfyller kraven för flamskydd enligt EN 60332-1 och IEC 60332-1. Vid förbränning avger den inga aggressiva rökgaser (överensstämmelse med PN-EN 61034-2 och PN-EN 60754-2), vilket är avgörande för takinstallationer och inomhusanläggningar. Klassificering av brandegenskaper: Dca enligt PN-EN 50575 (CPR).
Användningsområde
Solarkabeln H1Z2Z2-K 10 mm2 är avsedd för anslutningar mellan solcellsmoduler, modulsträngar samt för kabeldragningar till växelriktaren. Tvärsnittet 10 mm2 är särskilt lämpligt för längre kabelsträckor och högre driftströmmar. Den svarta färgen underlättar identifiering av den positiva polen (+) i DC-installationen.
Tillval: tillgänglig version med skärm av CuSn-trådar samt armering av FeZn ståltrådar. Det finns även möjlighet att applicera gnagskyddsmedel i isoleringen för att förhindra skador från gnagare och termiter.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Användning | Solar DC |
| Tvärsnittsarea [mm²] | 10 |
| Färg | Svart |
| Ledarmaterial | Koppar |
| CPR-klass | D |
| Gnagarskydd | Nej |
| Kabeltyp | H1Z2Z2-K |
| Märke | MG WIRES |
