Mellanklämma H8 L50 - låg - obehandlad med jordningsstift
produkt otillgänglig
lägg till i önskelista
Beskrivning

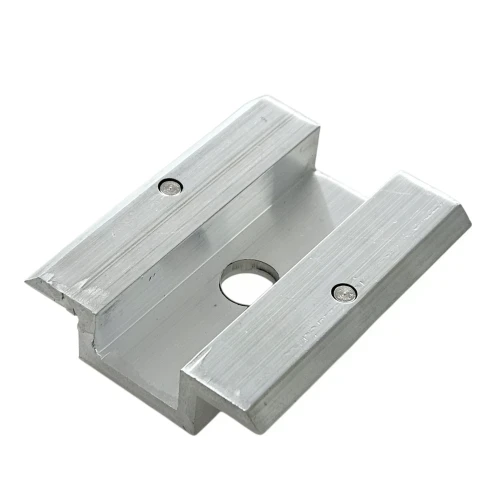

Mittklämmor H8 - rå med jordningspinne
Mittklämmor H8 med jordningspinne är en professionell monteringskomponent avsedd för montering av solpaneler med ramhöjd från 30 mm och uppåt. Tillverkad av högkvalitativ aluminiumlegering 6063-T66, säkerställer den hållbar och säker montering av solpaneler på bärkonstruktionen. Komponentens yta är rå, utan extra skyddsskikt, vilket möjliggör exakt och tillförlitlig potentialutjämning mellan installationens komponenter.

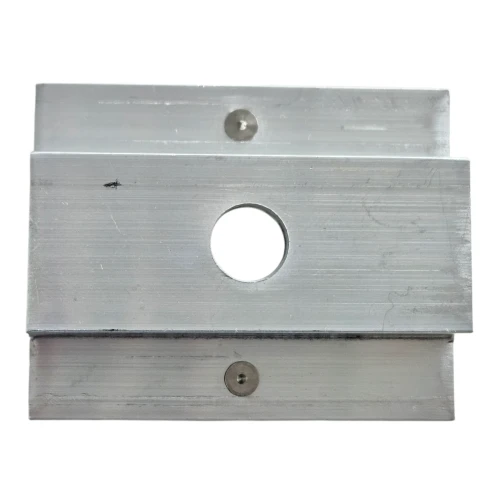

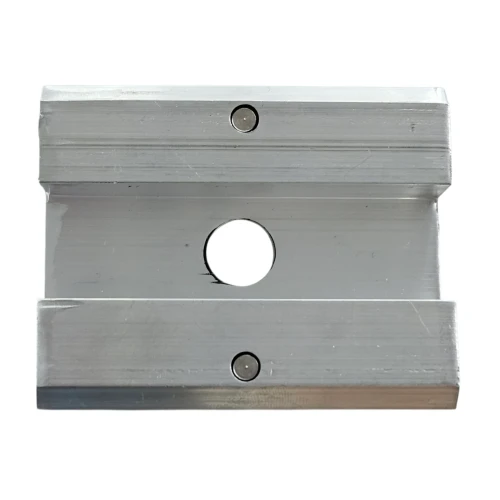

En utmärkande egenskap hos denna klämmor är två integrerade jordningspinnar – en på varje sida – som möjliggör snabb och effektiv potentialutjämning mellan intilliggande solpaneler genom att penetrera deras anodiserade skikt vid åtdragning. Denna lösning underlättar inte bara monteringen genom att eliminera behovet av extra jordbrickor, utan förkortar också installationstiden avsevärt och säkerställer hög nivå av säkerhet och effektivitet för hela systemet.
Det är en innovativ lösning som stödjer installationer av blixt- och överspänningsskydd, särskilt användbar i solcellssystem.

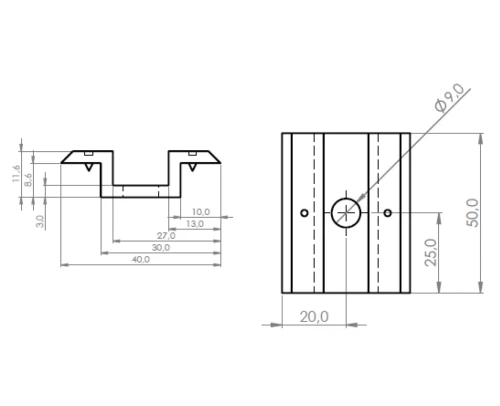

Tekniska data
- Modulramhöjd: från 30 mm och uppåt
- Total bredd: 40 mm
- Total höjd: 11,6 mm
- Total längd: 50 mm
- Intern kanalbredd: 14,4 mm
- Monteringshålsdiameter: 9 mm (M8)
- Material: aluminium 6063-T66
- Finish: rå aluminium
- Rekommenderat åtdragningsmoment: exakt värde ska alltid kontrolleras i modulproducentens specifikation
- Använda skruvar: M8
Tillämpning Mittklämmor är en viktig monteringskomponent för installation av solpaneler – den används för att ansluta och montera två intilliggande paneler till aluminiumprofilerna. Produkten är avsedd för montering av solpaneler på platta och lutande tak. Använd mittklämmor mellan intilliggande paneler i en rad. För montering av yttre paneler (i ändarna av rader) ska sidoklämmor användas.
Kompatibilitet
- Aluminiumsprofiler anpassade för sexkantsskruvar
- Aluminiumsprofiler för T-skruvar
- Trapetsprofiler för tak med trapetsplåt
Fördelar
- Högkvalitativt material – tillverkad av aluminium 6063-T66, kännetecknas av hög motståndskraft mot väderförhållanden.
- Hållbarhet – hög tillverkningskvalitet garanterar hållbar montering av solpanelskonstruktionen.
- Korrosionsbeständighet – motståndskraftig mot yttre faktorer och korrosion.
- Mekanisk hållfasthet – motståndskraftig mot stötar och mekaniska skador.
- Säker ledning – specialdesignade pinnar penetrerar panelernas anodiserade skikt och säkerställer säker potentialutjämning utan behov av jordbrickor.
- Potentialutjämning – säkerställer kontinuerlig ledning mellan moduler och bärkonstruktion.
- Räfflad yta – tandade tryckande kanter säkerställer säkert grepp och förhindrar att panelerna glider.
Monteringsanvisningar
- Montera klämmorna på monteringsskenan med hjälp av glidmutter och M8-skruv.
- Placera två intilliggande solpaneler inom klämmornas område och se till att jordningspinnarna har kontakt med båda modulernas ramar.
- Dra åt skruven – kontrollera paneltillverkarens specifikation – den anger optimal åtdragningskraft.
Förpackningsinnehåll Mittklämmor H8 med jordningspinne. Obs: skruvar, muttrar och glidmuttrar måste köpas separat.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Klämtyp | Mittre |
| Paneltjocklek [mm] | 30-45 |
| Färg | Silver |
| Jordningsstift | Ja |
| Tillbehör | Utan tillbehör |
