Mittklämma H25 L50 - obehandlad med jordningsstift

Centrumklämma L50 H25 med jordstift PV-04-19 (1)

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 0.03 kg

Pris/ st: 5,43 kr 5.43

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (4,35 kr)

exkl. 25% MOMS, exkl. fraktkostnader

Spara mer pengar på större förpackningar!
Ju större förpackningsenhet, desto lägre enhetspris!

* Förpackningsalternativ:

Stycken
Paket: 250 Stycken
Paket: 5000 Stycken
Paket: 10000 Stycken

antal st

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: Synerga

Produktkod: PV-04-19

rekommendera till en vän

Beskrivning

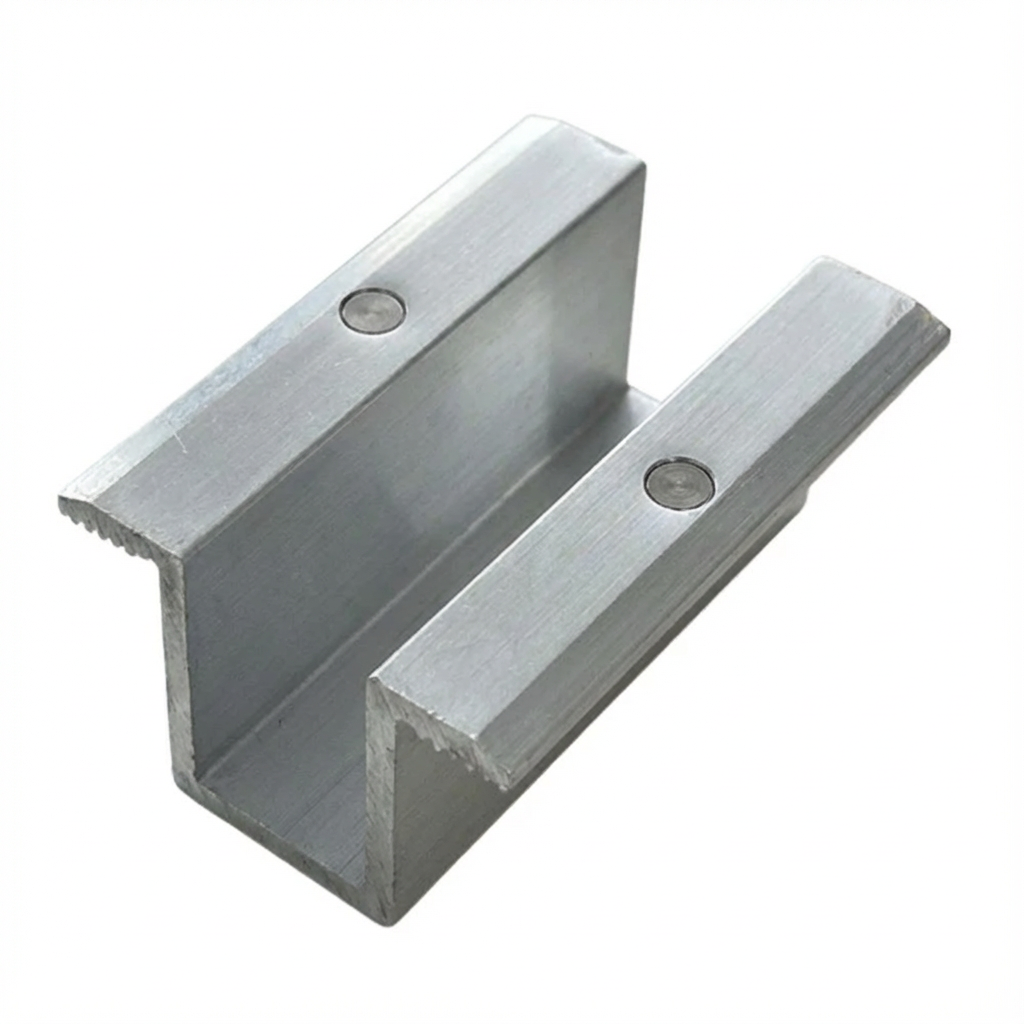

Mellanklämma L50 H25 - hög - rå med jordstift

Mellanklämma H25 med jordstift är en professionell monteringskomponent, avsedd för montering av solpaneler med ramhöjd från 30 mm och uppåt. Tillverkad av högkvalitativ aluminiumlegering 6063-T66, säkerställer den varaktig och säker montering av solpaneler på bärkonstruktionen. Komponentens yta förblir rå, utan ytterligare skyddsskikt, vilket möjliggör exakt och tillförlitlig potentialutjämning mellan installationens komponenter.

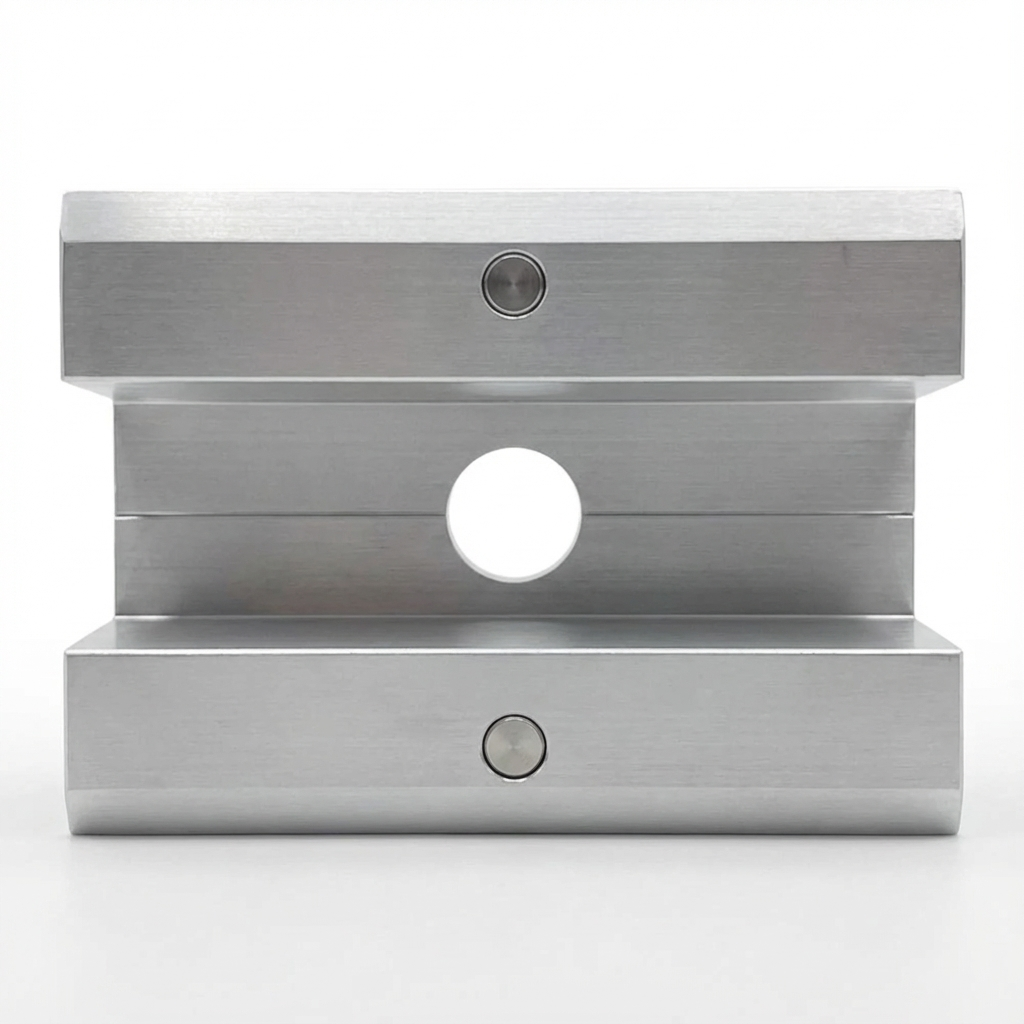

Den utmärkande egenskapen hos denna klämma är två integrerade jordstift – ett på varje sida – som möjliggör snabb och effektiv potentialutjämning mellan intilliggande solpaneler genom att penetrera deras anodiserade skikt under åtdragningen. Denna lösning underlättar inte bara monteringen genom att eliminera behovet av extra jordbrickor, utan förkortar också installationstiden avsevärt och säkerställer en hög nivå av säkerhet och effektivitet för hela systemet.

Detta är en innovativ lösning som stödjer installationer av åsk- och överspänningsskydd, särskilt användbar i solcellssystem.

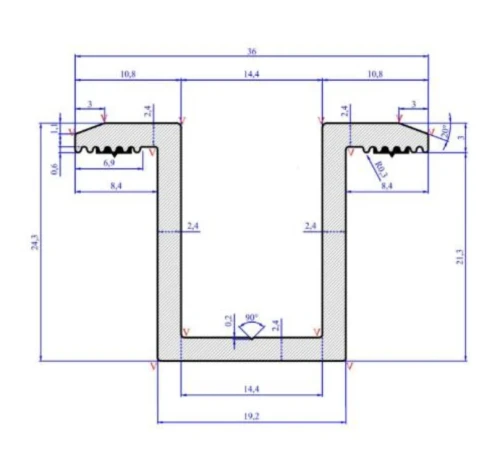

Tekniska data

Modulramhöjd: från 30 mm och uppåt

Total bredd: 36 mm

Total höjd: 24,3 mm

Total längd: 50 mm

Intern kanalbredd: 14,4 mm

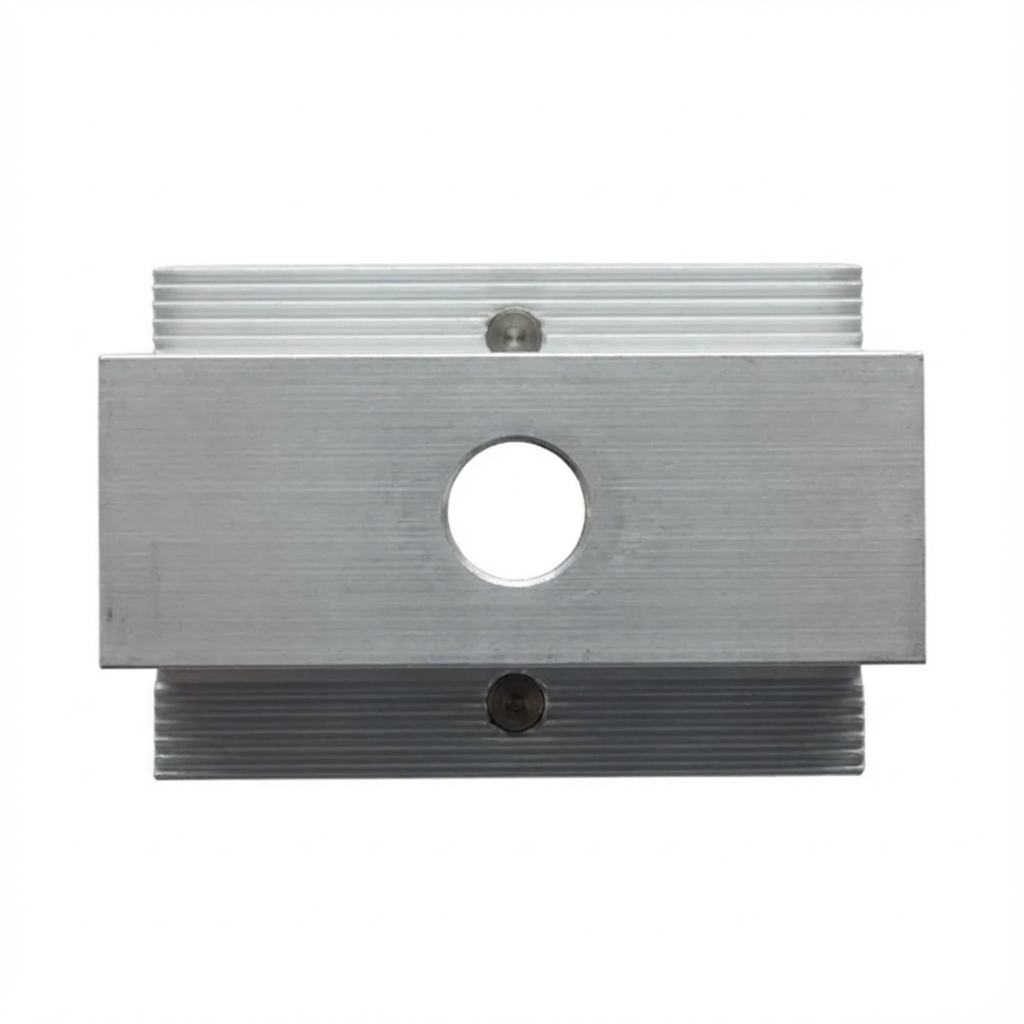

Monteringshålsdiameter: 9 mm (M8)

Material: aluminium 6063-T66

Finish: rått aluminium

Rekommenderat åtdragningsmoment: exakt värde ska alltid kontrolleras i modultillverkarens specifikation

Använda skruvar: M8

Tillämpning Mellanklämman är en viktig fästkomponent för installation av solpaneler – den används för att ansluta och montera två intilliggande paneler till aluminiumprofilerna. Produkten är avsedd för montering av solpaneler på platta och lutande tak. Använd mellanklämmor mellan intilliggande paneler i en rad. För montering av kantpaneler (i ändarna av rader) ska sidoklämmor användas.

Kompatibilitet

Aluminiumsprofiler anpassade för sexkantsskruvar

Aluminiumsprofiler för T-skruvar

Trapetsprofiler för tak med trapetsplåt

Fördelar

Högkvalitativt material – tillverkad av aluminium 6063-T66, kännetecknas av hög motståndskraft mot väderförhållanden.

Hållbarhet – hög tillverkningskvalitet garanterar varaktig montering av solpanelskonstruktionen.

Korrosionsbeständighet – resistent mot yttre faktorer och korrosion.

Mekanisk styrka – resistent mot slag och mekaniska skador.

Säker ledning – specialdesignade stift penetrerar panelernas anodiserade skikt och säkerställer säker potentialutjämning utan behov av jordbrickor.

Potentialutjämning – säkerställer kontinuerlig ledning mellan moduler och bärkonstruktion.

Räfflad yta – tandade tryckande kanter säkerställer säkert grepp och förhindrar att panelerna glider.

Monteringsanvisningar

Montera klämman på monteringsskenan med hjälp av en glidmutter och M8-skruv.

Placera två intilliggande solpaneler inom klämmans område och se till att jordstiften har kontakt med båda modulernas ramar.

Dra åt skruven – kontrollera paneltillverkarens specifikation – den anger det optimala åtdragningsvärdet.

Förpackningens innehåll Mellanklämma H25 med jordstift. Obs: skruvar, muttrar och glidmuttrar måste köpas separat.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Tekniska data

Klämtyp	Mittre
Paneltjocklek [mm]	30-45
Färg	Silver
Jordningsstift	Ja
Tillbehör	Utan tillbehör
