Aluminium trapetsbro H-60 med EPDM 330 mm – PV-montage på trapetsplåt

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 0.396 kg

Pris/ st: 47,29 kr 47.29

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (37,83 kr)

exkl. 25% MOMS, exkl. fraktkostnader

* Förpackningsalternativ:

Stycken
Paket: 50 Stycken
Paket: 500 Stycken
Paket: 1000 Stycken

antal st

Totalt:

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: -

Produktkod: PV-02-02

rekommendera till en vän

Beskrivning

Aluminium trapetsbro H-60 med EPDM 330 mm – PV-montage på trapetsplåt

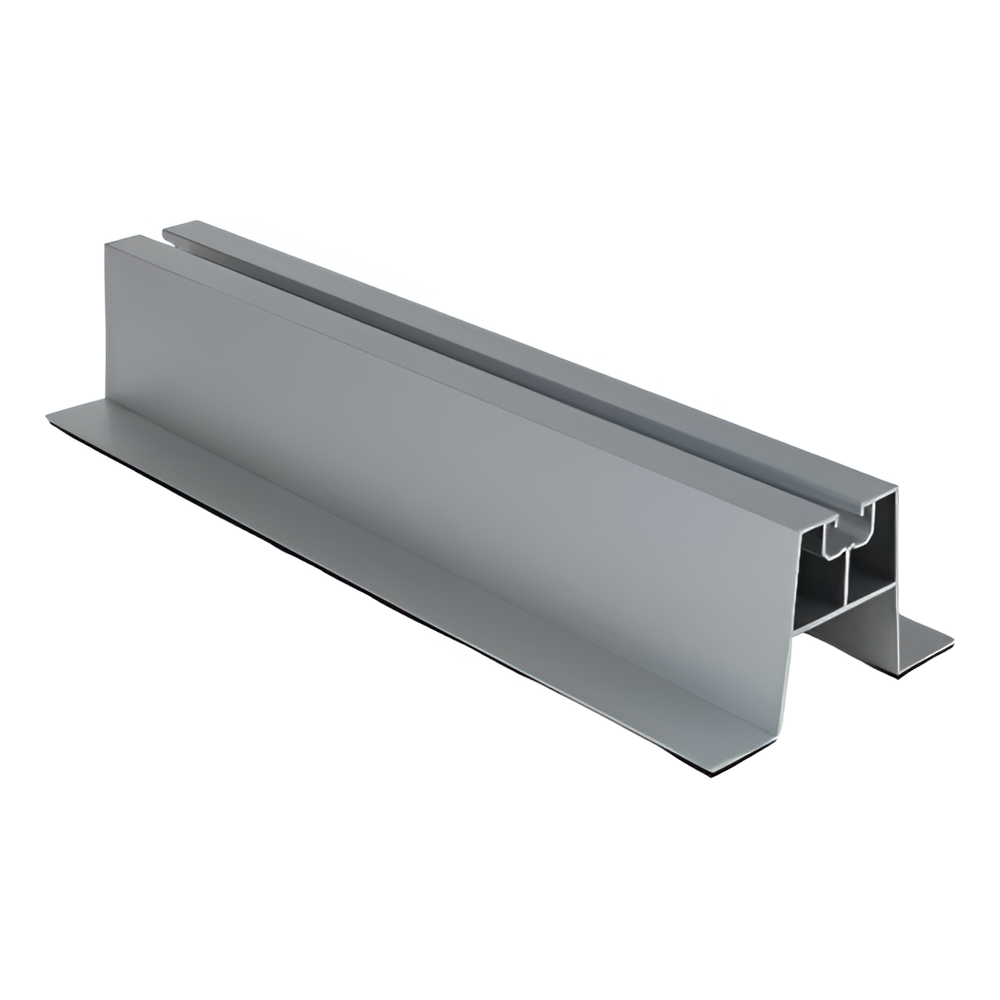

Aluminium trapetsbro H-60 330 mm med EPDM-tätning – perspektivvy av profilen

Aluminium trapetsbro H-60 med EPDM-tätning är en konstruktionsdetalj avsedd för direkt montering av solpaneler på tak täckta med trapetsplåt. Profilen med höjden 60 mm ger ett lämpligt avstånd mellan panelen och takytan, vilket möjliggör fritt luftflöde under modulen — naturlig kylning ökar anläggningens effektivitet och förlänger panelernas livslängd. Bron fungerar tillsammans med mitt- och ändklämmor, som monteras i den övre skenkanalen med hjälp av en glidmutter, gängad insats eller hammarskruv. Monteringshålen borras direkt på taket, vilket ger full flexibilitet för anpassning till trapetsplåtens vågavstånd. Den integrerade EPDM-tätningen vid profilens bas skyddar taktäckningen från skador och säkerställer tätheten vid kontaktpunkten med plåten.

Viktiga fördelar för montageteam

Direkt montage på trapetsplåt — utan behov av extra underkonstruktioner

Höjden 60 mm garanterar ventilation under panelen, vilket ger bättre kylning av modulerna och högre energiproduktion under varma dagar

Aluminium 6060 korrosionsbeständigt — långvarig drift utan underhåll

EPDM-tätning ingår och skyddar plåten samt eliminerar risken för läckage

Hål borras på plats — full frihet att anpassa till takets vågavstånd

Teknisk ritning av tvärsnittet på trapetsbron H-60 med måtten: basbredd 100 mm, höjd 60 mm, övre kanal 40 mm

Profilens tvärsnitt med en basbredd på 100 mm och en övre monteringskanal på 40 mm säkerställer stabil placering av klämmorna. Väggarna med en tjocklek på 1,5 mm bibehåller ett optimalt förhållande mellan hållfasthet och vikt. Aluminium 6060 lämpar sig för anodisering, vilket möjliggör ytterligare ytskydd och estetisk finish vid behov.

Film som visar trapetsbron för montering av solpaneler på trapetsplåt

Mått

Tvärsnitt (bredd × höjd)	100 × 60 mm
Längd	330 mm
Väggtjocklek	1,5 mm
Bredd på övre kanal	40 mm
Vikt per meter	1,199 kg/m

Material och finish

Material / legering	aluminium 6060
EPDM-tätning	ja — integrerad vid profilens bas
Färg	silver (obehandlat aluminium)

Montage och kompatibilitet

Monteringskanal / spårtyp	övre kanal för glidmutter / gängad insats / hammarskruv
Taktyp / underlag	tak med trapetsplåt
Kopplingsmetod	mitt- och ändklämmor; hål borras på monteringsplatsen

Övriga parametrar

Antal i förpackning	1 st.
