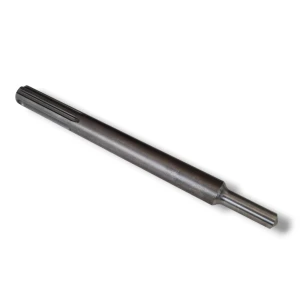

PV-24-01
Drivningsverktyg med SDS MAX-fäste varmförzinkat 18x220mm
335,57 kr
Netto pris: 268,46 kr
PV-20-03
Jordningsbricka PV rund massiv Ø35 mm – rostfritt stål A2
1,48 kr
Netto pris: 1,18 kr

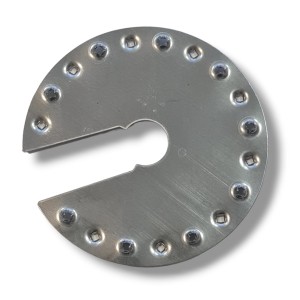

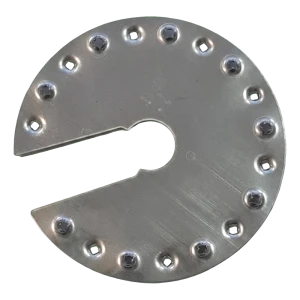

PV-20-04
Jordningsbricka PV rund med urtag Ø44 mm – rostfritt stål A2
1,32 kr
Netto pris: 1,05 kr

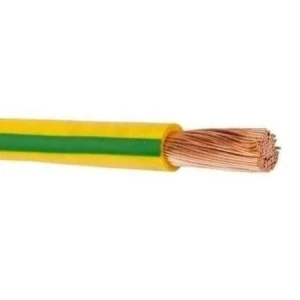

PV-200-LGY-16
Jordledare LGY 16mm² Gul-Grön
42,93 kr
Netto pris: 34,34 kr
PV-20
Jordningsbricka – PV kontaktplatta i rostfritt stål 40×40 mm
0,75 kr
Netto pris: 0,59 kr
PV-20-02
Jordningsplatta typ Ω i rostfritt stål A2 för solcellsmoduler
1,40 kr
Netto pris: 1,13 kr
001-774
Hopfällbar jordningsstav med Morse-koniskt lås Ø16 x 1500 mm E – varmförzinkat stål
91,19 kr
Netto pris: 72,94 kr
Jordelektroder, jordningsbrickor och jordstavar för PV-jordning
Kategorin Jordelektroder omfattar komponenter för jordning och potentialutjämning. Här finns kontaktbrickor och kontaktplattor i rostfritt stål för ramar på solcellsmoduler, en hopfällbar jordningsstav, ett drivningsverktyg med SDS MAX-fäste och en gul-grön jordledare. Sortimentet riktar sig till installatörer av solcellsanläggningar och åskskyddssystem.
Det här hittar du i kategorin
- Jordningsbrickor och jordningsplattor för PV: rostfritt stål A2 (1.4301, kvalitet 304), 40×40 mm, typ Ω 40×42×6 mm samt runda utföranden Ø35 mm och Ø44 mm.
- Hopfällbar jordningsstav: varmförzinkat stål, Ø16 mm, segmentlängd 1500 mm, Morse-koniskt lås, 2,4 kg.
- Drivningsverktyg: SDS MAX-fäste, varmförzinkat stål, 18x220 mm, för användning med borrhammare.
- Jordledare: LgY 16 mm², gul-grön, PVC-isolering, 450/750 V, flexibel koppartråd i klass 5.
Så väljer du rätt
- Användningsområde: brickor och plattor jordar solcellsmodulernas ramar mot monteringsstrukturen. Staven passar för vertikal jordning i åskskyddssystem.
- Material: kontaktdelarna för PV är av rostfritt stål A2 (1.4301, kvalitet 304). Staven och drivningsverktyget är av varmförzinkat stål.
- Storlek och hål: anpassa bricka eller platta efter din infästning. Monterings- eller centrumhål varierar från 8 mm till Ø9 mm beroende på modell.
- Verktygskompatibilitet: drivningsverktyget har SDS MAX-fäste, så kontrollera att din borrhammare passar.
- Ledare: LgY-kabeln har en area på 16 mm² och fungerar från -40 °C till +70 °C.
Typiska användningsområden
Brickorna och plattorna monteras under en skruv. Deras tänder eller uddar tränger igenom det isolerande eloxerade skiktet på solcellsmodulernas ramar och når aluminiumet under. Det ger en kontinuerlig elektrisk förbindelse till montageskenor och struktur. Den hopfällbara staven används för vertikal jordning av byggnader och industrianläggningar. Kabeln används i fördelningstavlor och elinstallationer.
Vanliga frågor
Varför har jordningsbrickor för PV tänder eller uddar?
Det eloxerade skiktet på modulramar är en isolator. De skarpa tänderna eller uddarna tränger igenom det när skruven dras åt. De når aluminiumet under och skapar den elektriska förbindelsen.
Hur drivs jordstavarna ner i marken?
Drivningsverktyget på 18x220 mm har SDS MAX-fäste. Det är avsett för borrhammare och för nedslagning av jordstavar i olika markförhållanden.
Vilken driftstemperatur har kabeln LgY 16 mm²?
Kabeln har PVC-isolering och flexibel kopparledare i klass 5. Driftstemperaturen ligger mellan -40 °C och +70 °C.
Osäker på vilka jordningsdelar som passar din installation? Kontakta vår tekniska support så hjälper vi dig med valet.
