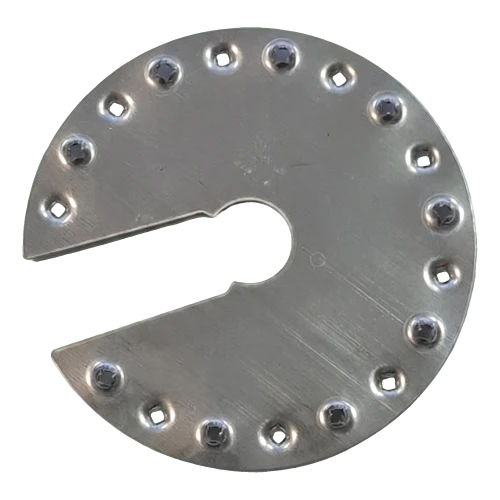

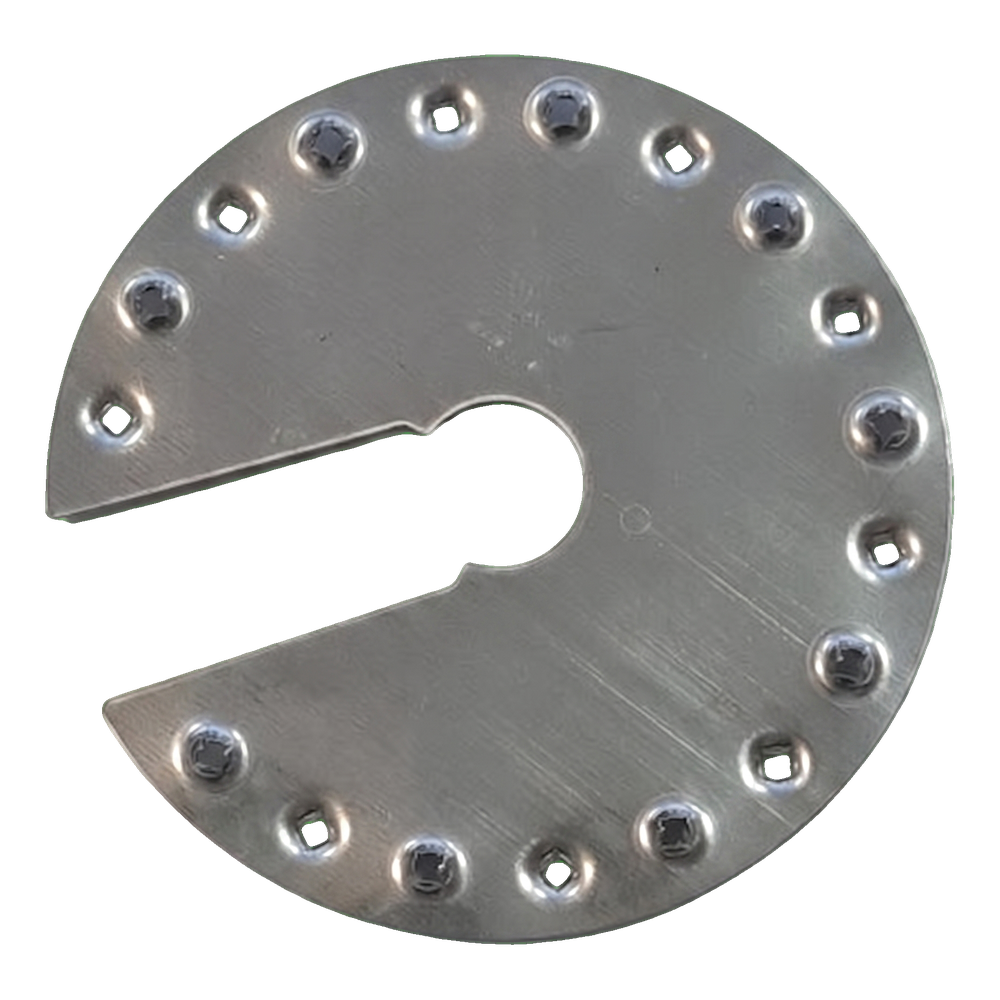

Jordningsbricka PV rund med urtag Ø44 mm – rostfritt stål A2
produkt otillgänglig
lägg till i önskelista
5
Beskrivning
Jordningsbricka PV rund med urtag Ø44 mm – rostfritt stål A2
Jordningsbricka variant IV är en rund monteringsdetalj med ett karakteristiskt urtag, avsedd för potentialutjämning i solcellsanläggningar. Den säkerställer galvanisk kontinuitet i anslutningarna mellan PV-modulernas ramar och monteringskonstruktionen, och uppfyller kraven på åskskydd och systemjordning. Brickan är försedd med skarpa taggar placerade runt omkretsen, som vid åtdragning av skruven penetrerar det tunna lagret av anodiserad aluminium som täcker solcellsmodulernas ramar. Det anodiserade skiktet är en isolator — först när taggarna tränger igenom det når de det rena aluminiumet och skapar en stabil, hållbar elektrisk anslutning. Tillverkningen i rostfritt stål A2 (1.4301, typ 304) garanterar exceptionell korrosionsbeständighet under alla väderförhållanden och säkerställer oavbruten drift under hela anläggningens livslängd.
Viktiga fördelar för installatören
- Taggar som penetrerar det anodiserade skiktet — säker elektrisk anslutning utan ytterligare ytförberedelse
- Austenitiskt icke-magnetiskt stål — flexibelt och spänningsbeständigt, avsett för användning under alla miljöförhållanden
- Urtaget möjliggör snabb applicering av brickan på skruven utan att behöva demontera den — påskyndar monteringen
- Kompakt och lätt konstruktion — påverkar inte belastningen på profiler och ramar
- Hög korrosionsbeständighet tack vare nickeltillsats i legeringen — hållbarhet under hela PV-anläggningens livslängd

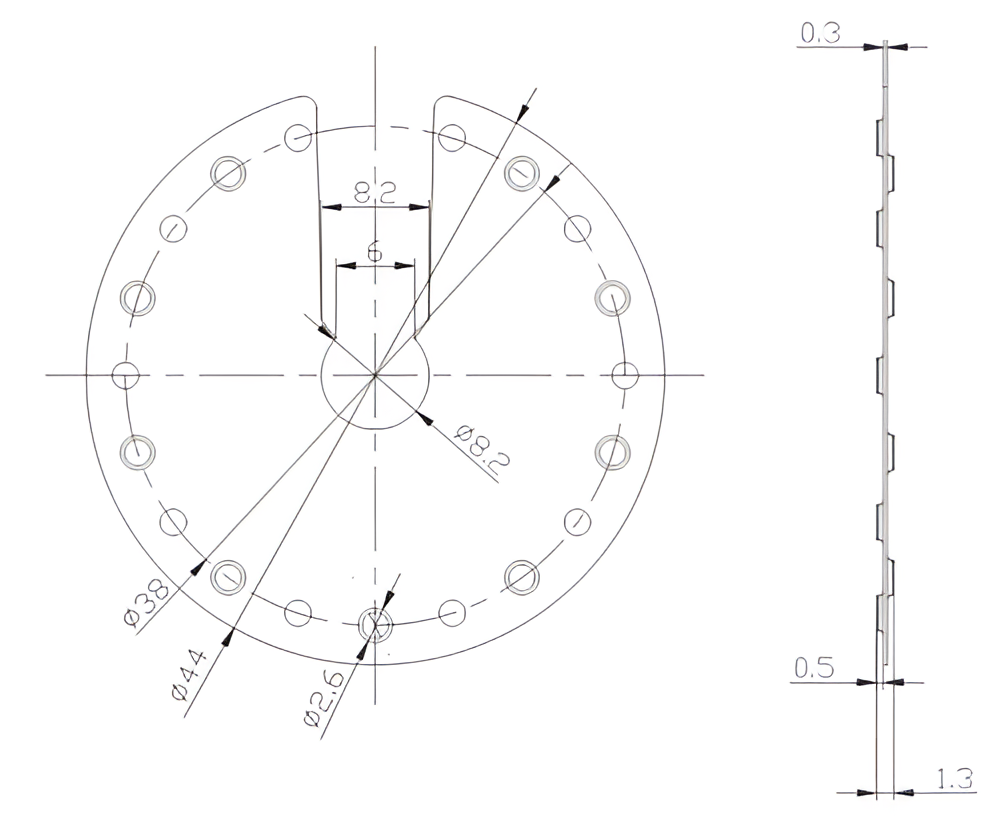

Den tekniska ritningen visar en vy ovanifrån samt ett sidosnitt av brickan. Taggarna som är placerade runt omkretsen syns tydligt, liksom centrumhålet med ett nyckelhålsformat urtag och sidoprofilen som visar taggarnas höjd i förhållande till basplanet.
