PV-01-11-AN
Aluminium monteringsprofil 625cm 40x40 för T-skruv Anodiserad
827,81 kr
Netto pris: 662,25 kr
PV-01-01-AN
Aluminium monteringsprofil 665cm 40x40 för sexkantsskruv Anodiserad
1 007,31 kr
Netto pris: 805,86 kr

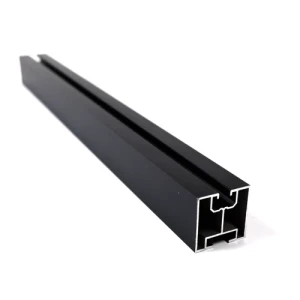

PV-01-14-AN
Aluminium monteringsprofil 665cm 40x40 för T-skruv Anodiserad
827,81 kr
Netto pris: 662,25 kr
PV-02-02
Aluminium trapetsbro H-60 med EPDM 330 mm – PV-montage på trapetsplåt
47,29 kr
Netto pris: 37,83 kr
PV-02-05
Aluminium trapetsbrygga H-100 med EPDM 330 mm för trapetsplåt
68,59 kr
Netto pris: 54,86 kr
PV-02-01
Aluminium trapetsbrygga H-30 med EPDM 330 mm – PV-montage på trapetsplåt
42,48 kr
Netto pris: 33,99 kr
PV-01-18
Aluminiumprofil 195cm 40x40 för hammarskruvar Anodiserad
296,56 kr
Netto pris: 237,24 kr

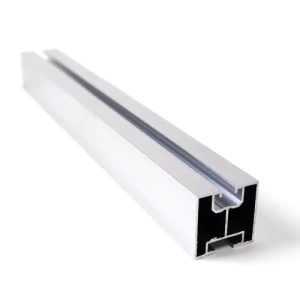

PV-01-15
Aluminiumprofil 195cm 40x40mm för hammarskruvar
162,95 kr
Netto pris: 130,36 kr
PV-01-16
Aluminiumprofil 195cm 40x40mm för sexkantsskruvar
144,49 kr
Netto pris: 115,58 kr
PV-01-26
Aluminiumprofil 240cm 40x40mm för hammarskruvar
200,40 kr
Netto pris: 160,32 kr
PV-01-13-AN
Aluminiumprofil 40x40 mm 10 cm för sexkantsskruvar anodiserad
8,97 kr
Netto pris: 7,17 kr
PV-01-24
Aluminiumprofil 420cm 80x40 för sexkantsskruv
638,34 kr
Netto pris: 510,67 kr
PV-01-10-AN
Aluminiumprofil 443cm 40x40mm för hammarskruvar anodiserad
551,85 kr
Netto pris: 441,48 kr
PV-01-25
Aluminiumprofil 480cm 40x40 för sexkantsskruvar
341,43 kr
Netto pris: 273,13 kr
PV-01-39
Aluminiumprofil 480cm 80x40 för sexkantsskruv 90443
729,55 kr
Netto pris: 583,64 kr
PV-01-14
Aluminiumprofil för PV-montage 40×40 mm / 665 cm – skena för hammarskruvar M10
534,52 kr
Netto pris: 427,62 kr
PV-01-33
Aluminiumprofilering 221cm 45x40 med kabelkanal 90509
225,28 kr
Netto pris: 180,23 kr
PV-01-20-AN
Aluminiumprofilering 235cm 40x40 för sexkantsskruvar Anodiserad
285,98 kr
Netto pris: 228,77 kr
Monteringsprofiler för PV-paneler: aluminiumskenor och takfästen
Monteringsprofilerna i den här kategorin är skenor och takfästen i aluminium 6060 för byggande av underkonstruktioner till solcellsanläggningar. Sortimentet omfattar skenor på 40x40 mm, 80x40 mm och 45x40 mm samt trapetsbryggor med EPDM-tätning. De är avsedda för installatörer och byggare som monterar PV-moduler på sadeltak och trapetsplåttak.
Det här hittar du i kategorin
- PV-skenor 40x40 mm i längder från 10 cm till 665 cm, med två spår, för sexkantsskruvar M10 eller hammarskruvar 28/15.
- Skenor 80x40 mm, 420 cm och 665 cm, som monteras med 3 st DIN 933 M10-skruvar och M8 T-muttrar.
- Skena 45x40 mm, 665 cm, med extra kabelkanal, för M10-skruvar.
- Trapetsfästen, krokar och bryggor H-30 till H-100 med EPDM-tätning, 330 mm eller 400 mm långa.
- Skenorna finns i naturaluminium och i svart anodiserad utförande.
Så väljer du rätt
- Skruvtyp: välj profiler för sexkantsskruv M10 DIN 933 eller hammarskruv 28/15 M10, beroende på vilka skruvar du använder.
- Tvärsnitt: 40x40 mm är vanligast. Välj 80x40 mm för kraftigare skenor, eller 45x40 mm om du behöver en kabelkanal.
- Längd: skenorna finns från 10 cm till 665 cm. Flera produkter kan förlängas med kopplingar för längre skenor.
- Utförande: välj naturaluminium eller svart anodiserad. Båda är tillverkade i samma legering, 6060.
- Takfäste: välj höjd (H-30 till H-100) och längd (330 eller 400 mm) efter ditt trapetsplåttak.
Typiska användningsområden
Skenorna utgör den bärande konstruktionen i solcellsanläggningar på sadeltak. Mellan- och ändklammer för modulerna sätts i det övre spåret. Det nedre spåret ansluts till adaptrar, takkrokar eller triangelfästen. På trapetsplåttak monteras de EPDM-tätade bryggorna på åsens topp och bär skenan eller modulen direkt.
Vanliga frågor
Vilka skruvar passar till skenorna 40x40 mm?
Beroende på utförande sexkantsskruvar M10 DIN 933 eller hammarskruvar 28/15 M10 med M10-flänsmuttrar. Skruvtypen anges i produktnamnet.
Finns skenorna i svart?
Ja. Många skenor finns i svart anodiserad utförande, förutom i naturaluminium.
Kan jag göra en längre skena?
Flera profiler kan förlängas med kopplingar, så att du kan bygga längre anläggningar av kortare skenor.
Osäker på vilken profil eller vilket fäste som passar ditt tak? Kontakta teknisk support så hjälper vi dig att välja.
