PV-monteringsprofil i aluminium 40×40 mm – skena 665 cm för M10-skruvar

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 5.467 kg

Pris/ st: 493,04 kr 493.04

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (394,44 kr)

exkl. 25% MOMS, exkl. fraktkostnader

* Förpackningsalternativ:

Stycken
Paket: 16 Stycken
Paket: 174 Stycken
Paket: 348 Stycken

antal st

Totalt:

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: -

Produktkod: PV-01-01

rekommendera till en vän

Beskrivning

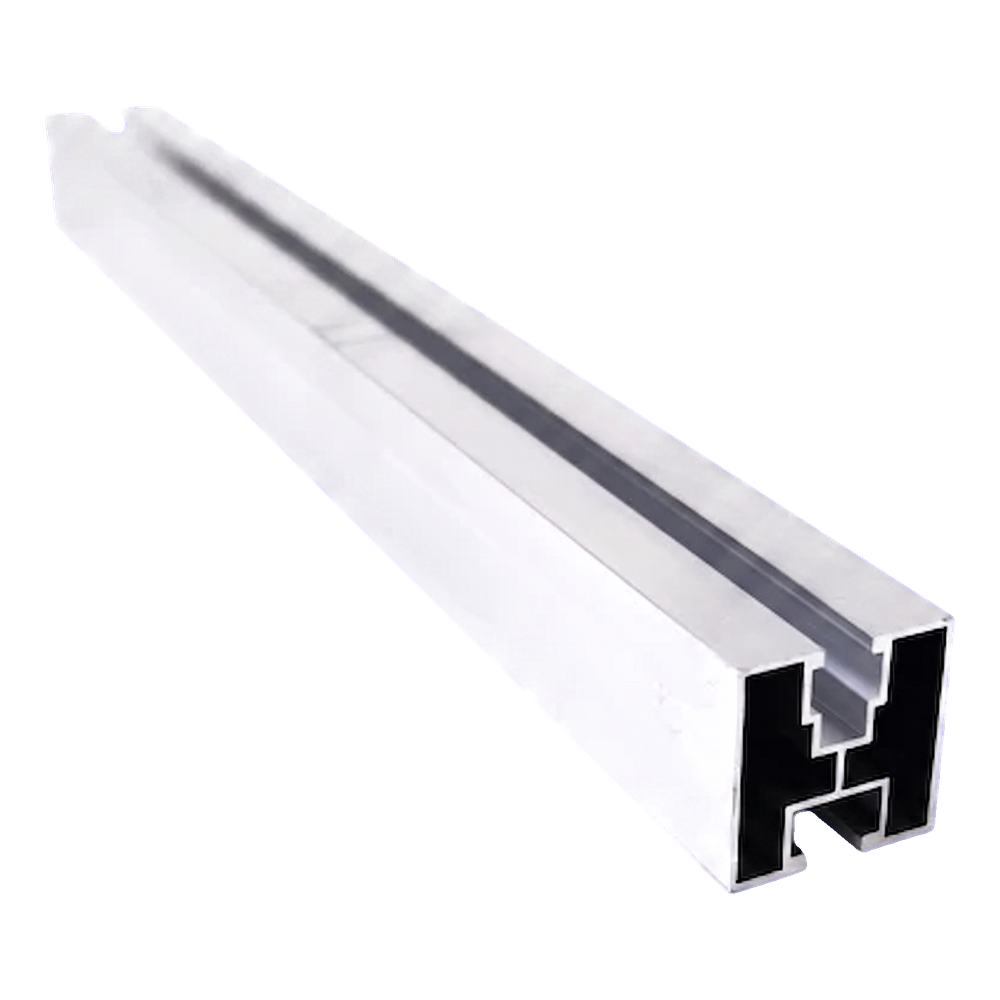

PV-monteringsprofil i aluminium 40×40 mm – skena 665 cm för M10-skruvar

Monteringsprofil i aluminium 40x40 mm med två skenkanaler

Monteringsprofilen 40x40 mm med en längd på 665 cm är en grundläggande komponent i bärkonstruktionen för solpaneler. Tillverkad av aluminium 6060 kombinerar den låg egenvikt med god mekanisk hållfasthet och full korrosionsbeständighet. Den tvåkanaliga profilkonstruktionen — med en övre kanal för klämmor som fäster panelerna och en nedre kanal för anslutning till takkrokar, adaptrar eller trekantsfästen — gör det möjligt att bygga en komplett underkonstruktion med endast en profil. Monteringen baseras på sexkantskruvar M10 DIN 933 i den nedre kanalen samt fyrkantsmuttrar M8 i den övre kanalen, vilket eliminerar behovet av borrning och påskyndar arbetet på taket. Profilen finns även i svart anodiserad version, och dess längd kan förlängas med hjälp av profilkopplingar som säljs separat.

Viktiga fördelar för montageteam

Tvåkanalig profil 40x40 mm möjliggör samtidig montering av klämmor och anslutning till underkonstruktionen

Kompatibel med sexkantskruvar M10 DIN 933 och fyrkantsmuttrar M8 — standardfästelement

Korrosionsbeständigt aluminium 6060, lämpligt för anodisering och hållbart under utomhusförhållanden

Möjlighet att koppla samman profiler till längre sektioner med hjälp av särskilda kopplingar

Väggtjocklek 1,2 mm vid en vikt på endast 0,82 kg/m — lätt konstruktion som underlättar transport upp på taket

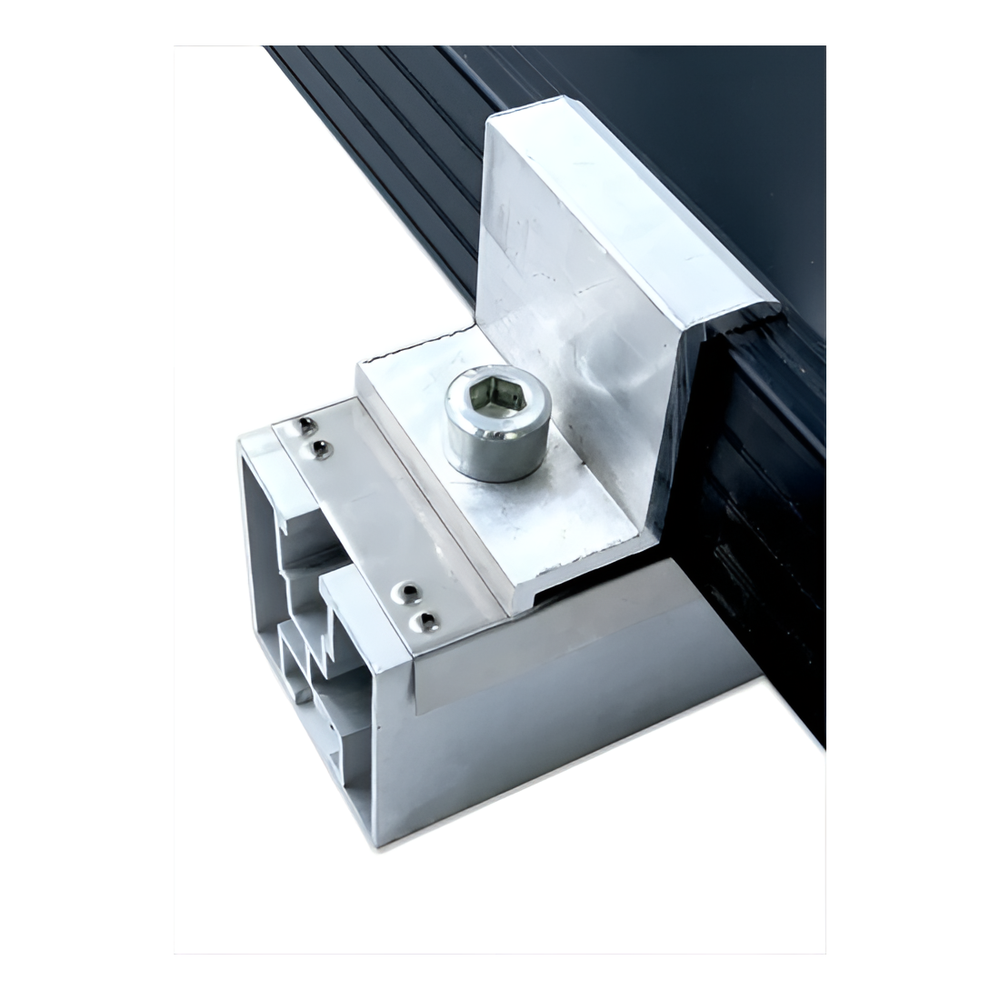

Klämma monterad i den övre kanalen på aluminiumprofilen 40x40 mm — monteringsdetalj

Den övre skenkanalen med en spårbredd på 10,8 mm tar emot fyrkantsmuttrar M8 som används för att fästa sidoklämmor och mittklämmor. Tack vare detta kan solpanelerna positioneras var som helst längs profilen — utan borrning och utan extra adaptrar. Den nedre kanalen med öppningen 9 mm fungerar tillsammans med sexkantskruvar M10, med vilka profilen kopplas till takkrokar eller andra delar av underkonstruktionen. Denna konfiguration gör att hela systemet är helt justerbart och möjliggör exakt inställning av profilen i förhållande till taklutningen.

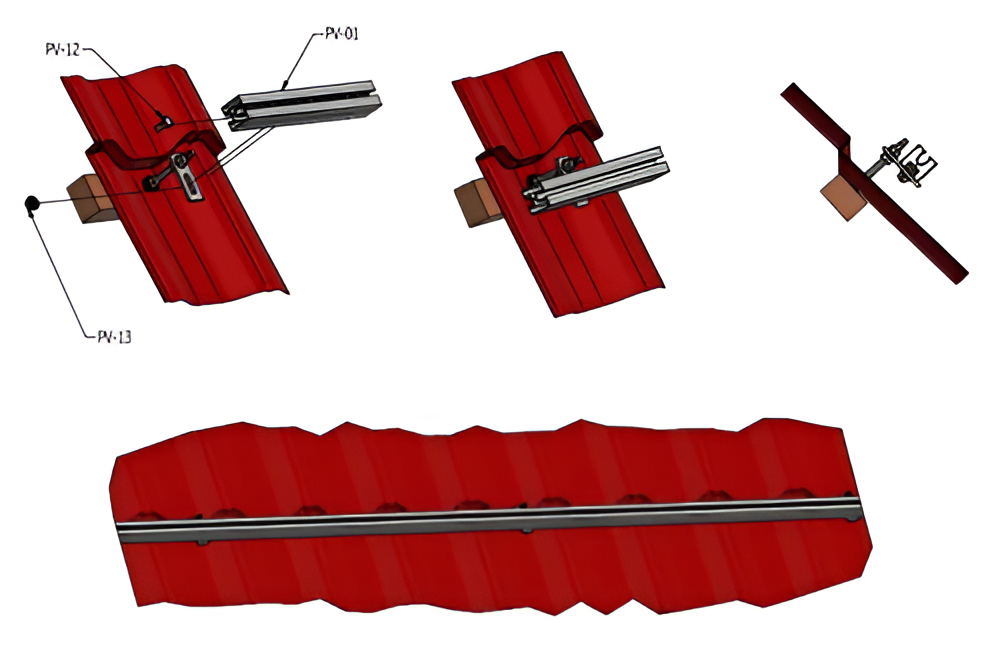

Schema för montering av aluminiumprofil på ett tak täckt med takplåt med krokar och klämmor

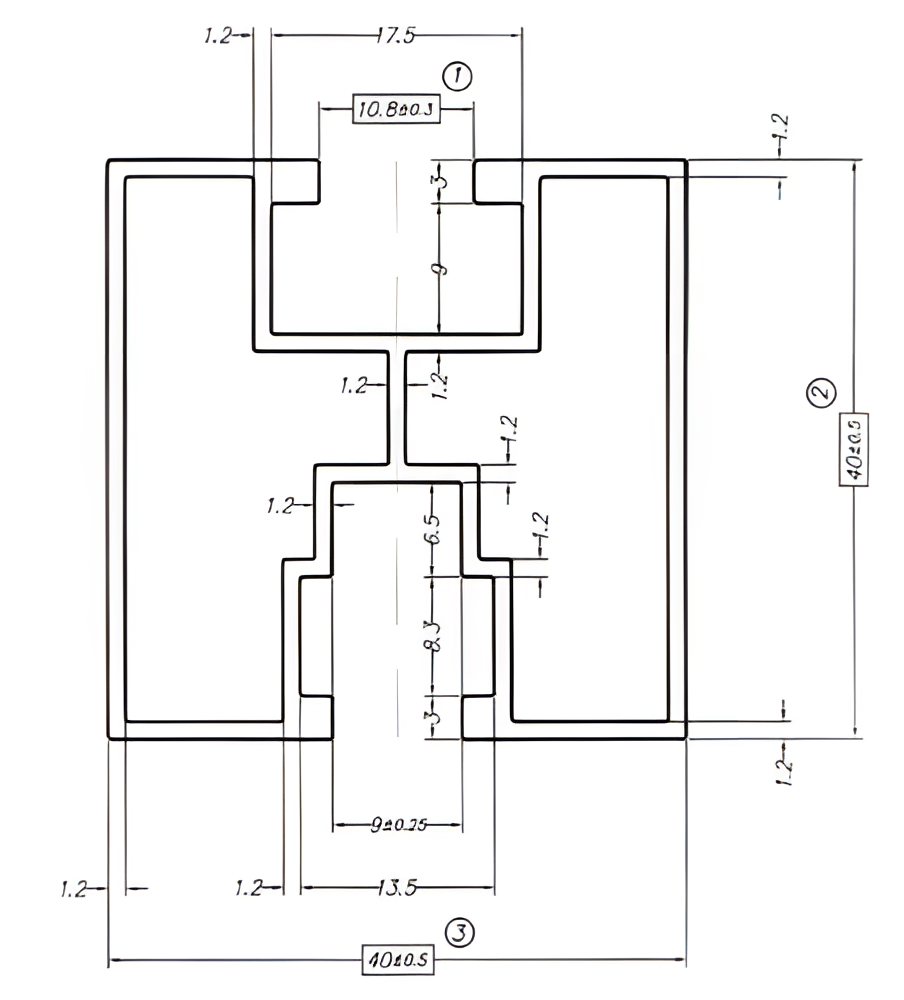

Teknisk ritning av profiltvärsnittet 40x40 mm med kanaldimensioner och väggtjocklek

Video som visar monteringsprofilen i aluminium 40x40 mm

Video som visar användningen av PV-monteringsprofilen

Video som visar montering av solcellskonstruktion med aluminiumprofil

Mått

Tvärsnitt (bredd x höjd)	40 x 40 mm (tolerans +/-0,5 mm)
Längd	665 cm
Väggtjocklek	1,2 mm
Vikt per meter	0,82 kg
Spårbredd övre kanal	10,8 mm (tolerans +/-0,3 mm)
Spårbredd nedre kanal	9 mm (tolerans +/-0,75 mm)

Material och ytbehandling

Material / legering	aluminium 6060
Ytbehandling	obehandlad (svart anodiserad version säljs separat)
Färg	silver (naturlig)

Montering och kompatibilitet

Monteringskanal / spårtyp	övre — PV-klämmor; nedre — krokar, adaptrar, trekantsfästen
Kompatibla skruvar	övre kanal: fyrkantsmutter M8; nedre kanal: sexkantskruv M10 DIN 933
Taktyp / underlag	sluttande tak — takplåt, trapetsplåt och andra (med lämpliga krokar)
Anslutningsmetod	profilkopplingar (säljs separat)

Övriga parametrar

Anodiserad version	ja (svart, säljs separat)
Leverans	FTL (hellastbil)

Tekniska data

Längd [mm]	6650
Profil [mm]	40×40
Spårtyp	För sexkantsbult
Ytbehandling	Natur
