Jordningsbricka – PV kontaktplatta i rostfritt stål 40×40 mm

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 0.004 kg

Pris/ st: 0,75 kr 0.75

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (0,59 kr)

exkl. 25% MOMS, exkl. fraktkostnader

* Förpackningsalternativ:

Stycken
Paket: 500 Stycken
Paket: 15000 Stycken
Paket: 30000 Stycken

antal st

Totalt:

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: -

Produktkod: PV-20

rekommendera till en vän

Beskrivning

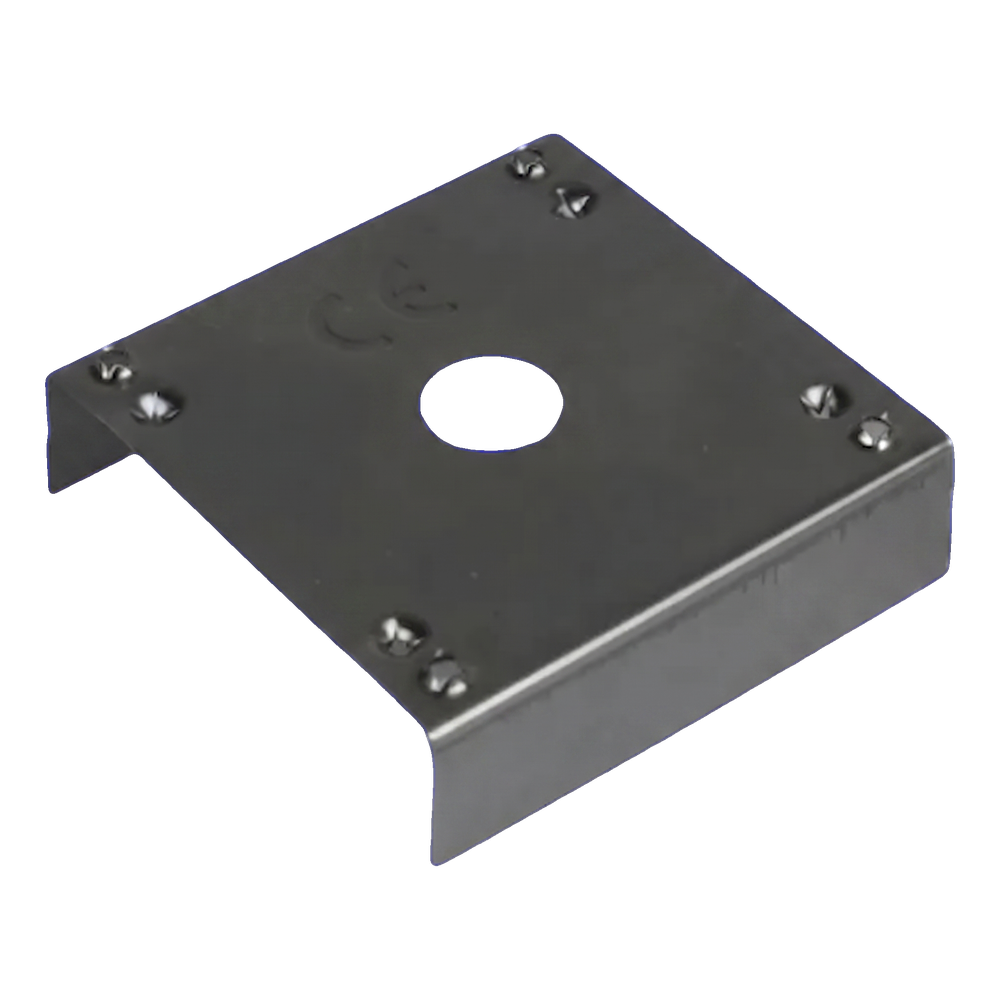

Jordningsbricka – PV kontaktplatta i rostfritt stål 40×40 mm

Jordningsbricka – kontaktplatta 40×40 mm i rostfritt stål

Jordningsbricka – kontaktplatta är en oumbärlig komponent i potentialutjämningsanslutningar i solcellsanläggningar. Den säkerställer galvanisk kontinuitet mellan PV-modulernas ramar och monteringskonstruktionen, vilket möjliggör effektiv utjämning av elektriska potentialer. Åtta vassa koniska utsprång symmetriskt placerade på plattans yta genomborrar det tunna anodiserade aluminiumskiktet som täcker panelramarna — ett skikt som är isolerande och inte leder elektrisk laddning. Tack vare detta når brickan direkt fram till det metalliska aluminiumskiktet och skapar en solid och hållbar elektrisk förbindelse. Plattan är tillverkad av rostfritt stål 1.4301 (austenitisk kvalitet A2/304), vilket garanterar exceptionell korrosionsbeständighet och mångårig, oavbruten drift under alla väderförhållanden. Den öppna U-profilen med två böjda vingar underlättar positionering på monteringsprofilen och stabiliserar komponenten innan skruven dras åt.

Varför använda kontaktplattor

Genomborrar panelramarnas anodiserade isoleringsskikt och säkerställer pålitlig elektrisk kontakt

Rostfritt stål A2 (1.4301/304) — austenitiskt, icke-magnetiskt, korrosionsbeständigt under alla miljöförhållanden, även i marin och industriell atmosfär

Kompakta mått 40×40 mm — kompatibel med vanliga PV-monteringsprofiler

U-profilens form stabiliserar brickan på profilen — snabb och säker montering utan extra positionering

Den minimala vikten (4 g) påverkar inte konstruktionens belastning

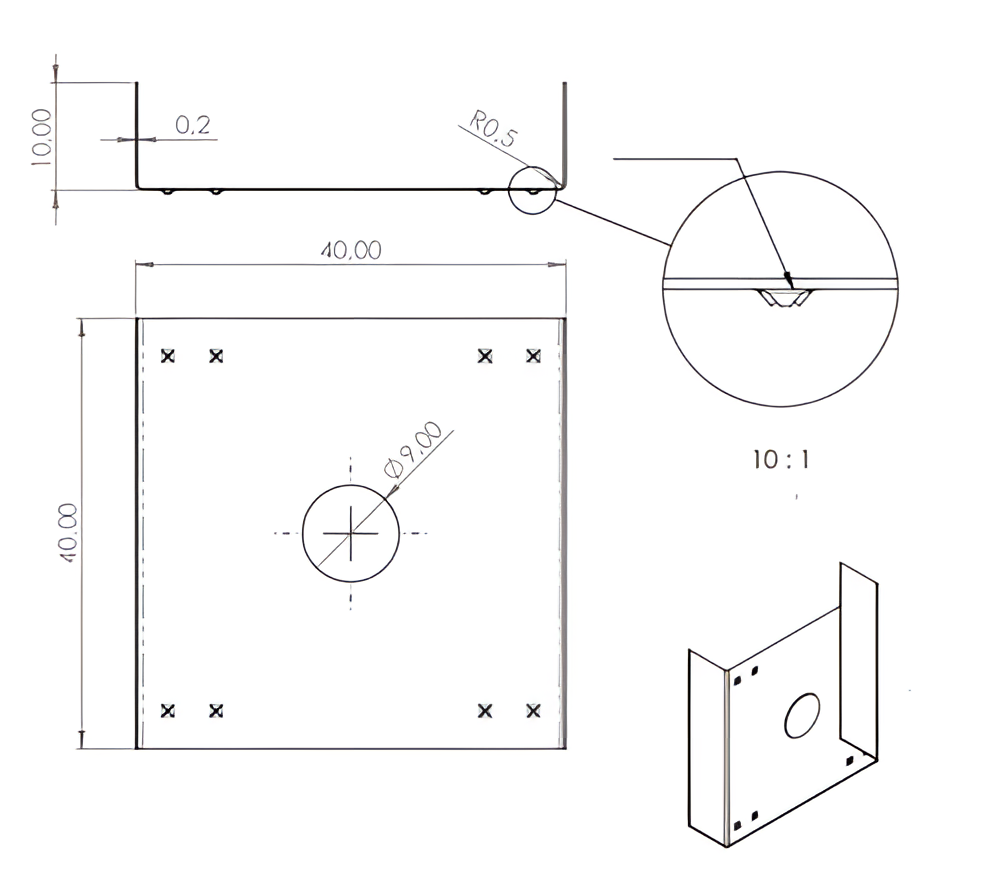

Teknisk ritning av jordningsbricka 40×40 mm med mått och detalj av utsprång

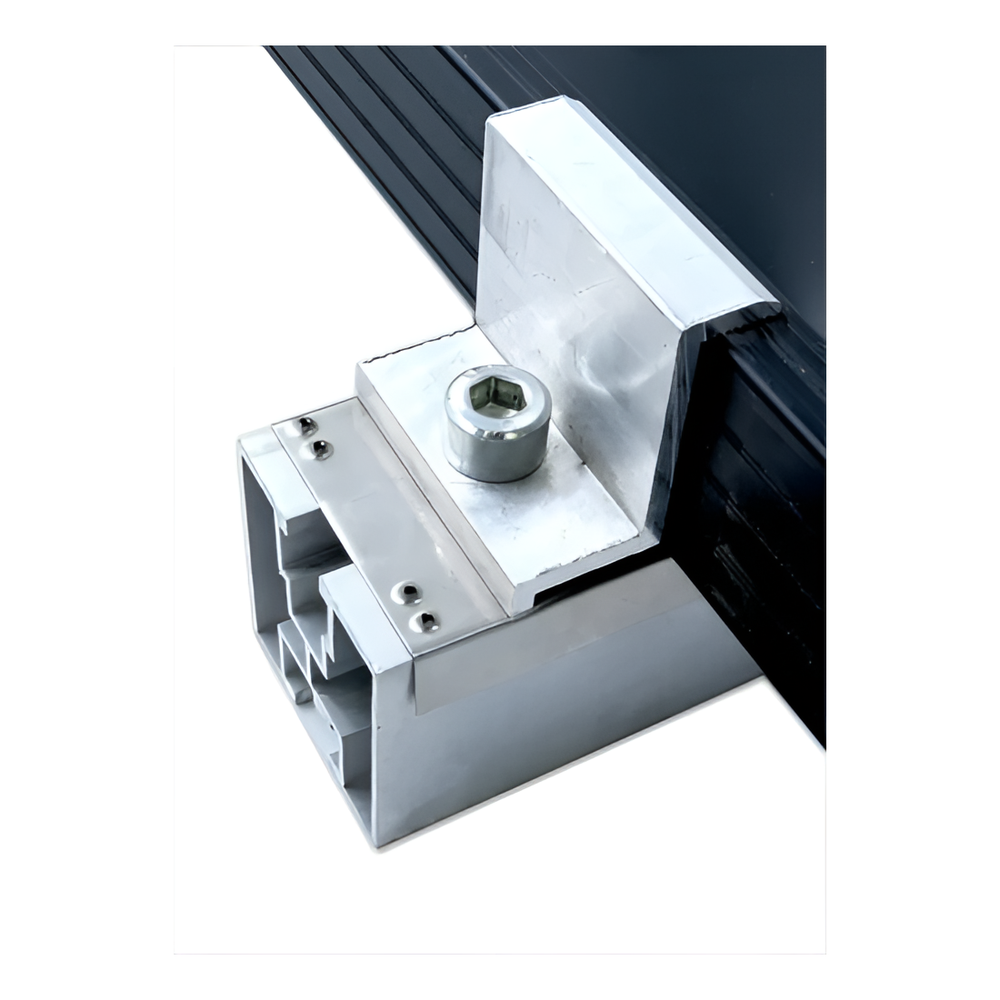

Jordningsbricka monterad mellan klämma och aluminiumprofil med PV-panelram

Bilden visar kontaktplattan monterad mellan fästklämman och aluminiumprofilen i PV-konstruktionen. Jordningsutsprången trycks mot solcellsmodulens ram, genomborrar det anodiserade skiktet och säkerställer pålitlig galvanisk kontakt som är nödvändig för korrekt potentialutjämning i anläggningen.

Film som visar jordningsbrickan i en solcellsanläggning

Film som visar användningen av kontaktplattan i PV-potentialutjämningsanslutningar

Film som visar montering av jordningskomponenter i ett solcellssystem

Tekniska parametrar

Typ av komponent	jordningsbricka – kontaktplatta
Diameter / mått	40 × 40 mm
Bockningshöjd (vinge)	10 mm
Monteringshålets diameter	Ø 9 mm
Tjocklek	0,2 mm
Antal jordningsutsprång	8
Utsprångets radie	R 0,5 mm

Material

Material	rostfritt stål 1.4301 (A2 / kvalitet 304)
Korrosionsbeständighet	hög — austenitiskt icke-magnetiskt stål med tillsats av nickel

Montering och användning

Monteringssätt	åtdragning med skruv genom det centrala hålet Ø 9 mm på monteringsprofilen
Kompatibla profiler / konstruktioner	aluminium PV-monteringsprofiler — solcellsmodulernas ramar

Fysiska egenskaper

Vikt	0,004 kg (4 g)

Säkerhet
