Trapetsbrygga i aluminium H-70 med EPDM 330 mm – typ 2 för trapetsplåt
produkt otillgänglig
lägg till i önskelista
5
Beskrivning

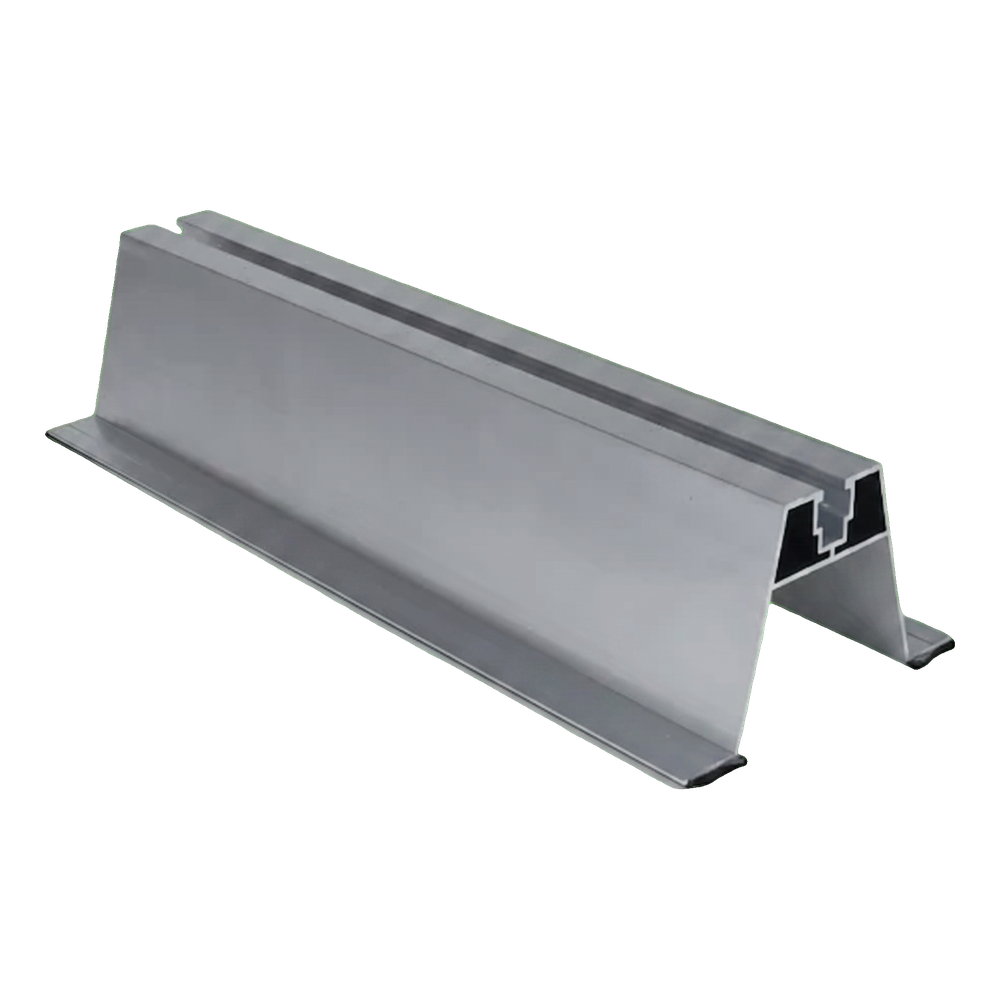

Trapetsbrygga i aluminium H-70 med EPDM 330 mm – typ 2 för trapetsplåt
Trapetsbrygga H-70 med EPDM är en monteringsprofil i aluminium avsedd för direkt montering av solpaneler på tak täckta med trapetsplåt. Varianten typ 2 är avsedd för högre takanslutningar — profilens höjd säkerställer fritt luftflöde under modulerna, vilket möjliggör naturlig kylning och avstånd från den uppvärmda taksytan. Profilen är utrustad med en övre monteringskanal, där mitt- och ändklämmor fästs med sexkantskruvar och fyrkantsmuttrar. På profilens fötter finns EPDM-tätningar som dämpar vibrationer, skyddar plåtens beläggning mot repor och tätar kontaktpunkten mot takbeläggningen. Hålen för skruvarna som fäster profilen i plåten görs på byggarbetsplatsen — på så sätt kan installatören anpassa hålavståndet till avståndet mellan trapetsplåtens åsar.
Fördelar för monteringsteamet
- Höjden 70 mm lyfter modulen från taket — bättre ventilation och lägre drifttemperaturer för panelerna
- EPDM-tätningen på fötterna skyddar plåtens beläggning och förbättrar profilens vidhäftning
- Monteringskanalen är kompatibel med mitt- och ändklämmor — ett universellt fästsystem
- Monteringshålen görs på plats, vilket gör det möjligt att anpassa bryggan till valfri trapetsplåtprofil
- Korrosionsbeständigt aluminium 6060 — underhållsfri drift under hela anläggningens livslängd
Tvärsnittsritningen visar profilens trapetsformade utseende med bred bas och monteringskanal på toppen. Detaljen i nedre vänstra hörnet visar tvärsnittet av EPDM-tätningen som sitter på profilens fot. Alla tvärsnittsmått finns i specifikationstabellen nedan.
