Aluminium trapetsbrygga H-30 med EPDM 330 mm – PV-montage på trapetsplåt

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 0.325 kg

Pris/ st: 42,48 kr 42.48

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (33,99 kr)

exkl. 25% MOMS, exkl. fraktkostnader

* Förpackningsalternativ:

Stycken
Paket: 50 Stycken
Paket: 500 Stycken
Paket: 1000 Stycken

antal st

Totalt:

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: -

Produktkod: PV-02-01

rekommendera till en vän

Beskrivning

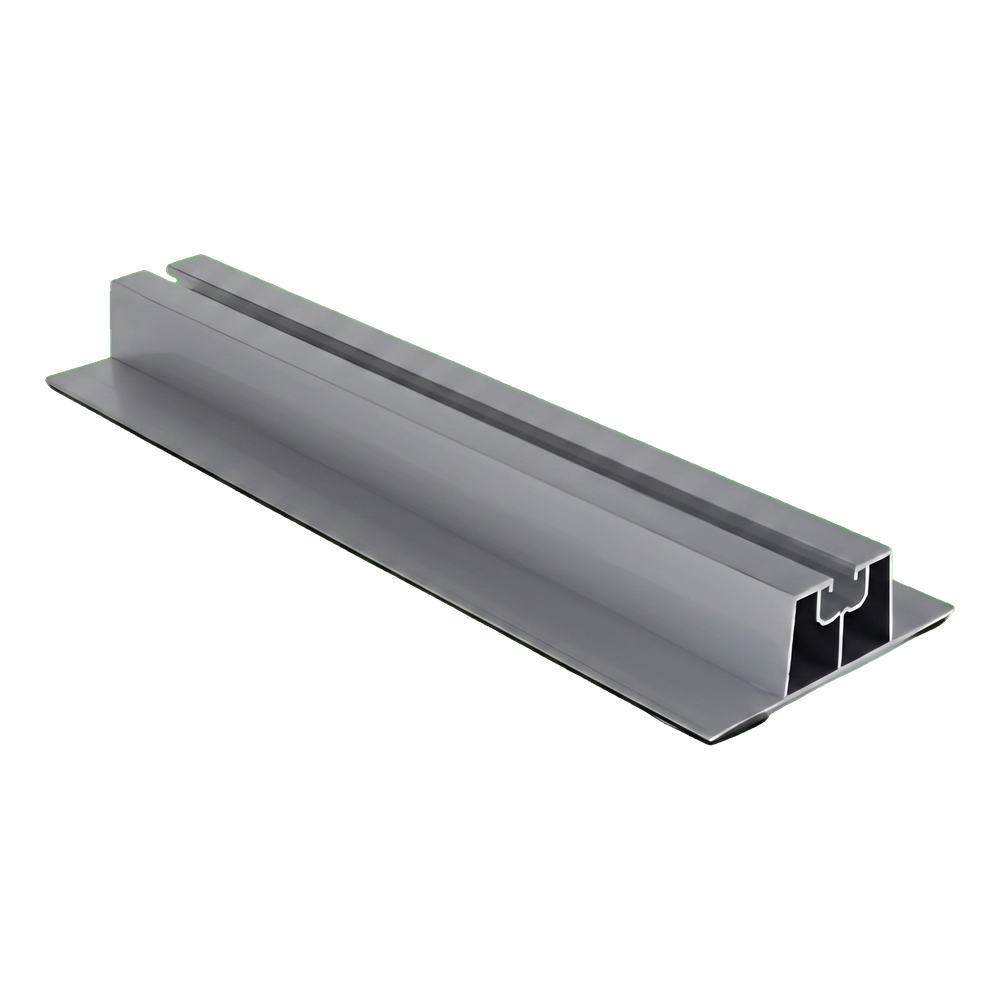

Aluminium trapetsbrygga H-30 med EPDM 330 mm – PV-montage på trapetsplåt

Aluminium trapetsbrygga H-30 330 mm med monteringskanal och EPDM-tätning

Aluminium trapetsbrygga H-30 med EPDM-tätning är ett dedikerat konstruktionselement för direkt montering av solpaneler på tak täckta med trapetsplåt. Profilen med en höjd på 30 mm säkerställer fritt luftflöde under modulen, vilket möjliggör naturlig kylning och avstånd mellan panelen och den uppvärmda takytan — vilket ger högre installationseffektivitet under de varma månaderna. Bryggan fungerar tillsammans med mitt- och ändklämmor som fästs i skenans övre kanal med hjälp av en glidbricka, gänginsats eller hammarskruv. Hålen för skruvarna som fäster profilen i trapetsplåten borras direkt på taket vid montering, vilket gör det möjligt att exakt anpassa avståndet till den specifika plåtprofilen. Profilen, tillverkad av aluminiumlegering 6060, kombinerar låg vikt med hög korrosionsbeständighet och tålighet mot väderpåverkan.

Viktiga fördelar för installatören

Direkt montering på trapetsplåt — eliminerar behovet av extra fästen

EPDM-tätning i profilens bas säkerställer tät anslutning till plåten och skyddar takbeklädnaden mot skador vid fästpunkten

Höjden 30 mm garanterar ventilation av PV-modulerna

Aluminium 6060 lämpar sig för anodisering, vilket ger ytterligare ytskydd

Hål borras på plats — anpassning till valfritt avstånd mellan trapetsplåtens vågor

Tekniskt tvärsnitt av trapetsbrygga H-30 med mått: bas 100 mm, övre kanal 40 mm, höjd 30,9 mm

Profilens tvärsnitt visar en trapetsformad konstruktion med en bred bas på 100 mm som smalnar av mot en monteringskanal på 40 mm i den övre delen. Väggtjockleken på 1,5 mm tillsammans med bottenplattans tjocklek på 2,5 mm säkerställer lämplig styvhet med bibehållen låg total vikt. Profilens form följer geometrin hos vanliga trapetsplåtar, vilket garanterar stabil anslutning till underlaget.

Video som presenterar trapetsbryggan för montering av solpaneler på trapetsplåt

Mått

Tvärsnitt (bredd × höjd)	100 × 30,9 mm
Längd	330 mm
Väggtjocklek	1,5 mm
Bottenplattans tjocklek	2,5 mm
Monteringskanalens bredd	40 mm
Vikt per meter	0,983 kg/m

Material och yta

Material / legering	aluminium 6060
EPDM-tätning	ja

Montering och kompatibilitet

Monteringskanal / spårtyp	övre kanal 40 mm (glidbricka / gänginsats / hammarskruv)
Taktyp / underlag	tak med trapetsplåt
Anslutningsmetod	hål borras vid montering

Fysikaliska egenskaper

Vikt per styck	0,325 kg
Korrosionsbeständighet	ja — aluminium 6060 är beständigt mot yttre påverkan

Säkerhet
