Trapetsprofil i aluminium H-40 med EPDM 330 mm – PV-montage för trapetsplåt
Trapetsprofil H-40 med EPDM-tätning är en aluminiumprofil avsedd för direkt montering av solpaneler på tak täckta med trapetsplåt. Tillverkad av aluminiumlegering 6060 kombinerar profilen hög korrosionsbeständighet med god mekanisk hållfasthet, vilket ger installationen lång livslängd under hela driftperioden. Profilen placeras på toppen av trapetsplåtens vågform, och dess höjd säkerställer fritt luftflöde under panelen — den naturliga kylningen av modulerna förbättrar deras prestanda och separerar panelen från den uppvärmda takytan. Den övre monteringskanalen möjliggör infästning av mitt- och ändklämmor med hjälp av insexskruvar och fyrkantsmuttrar, vilket ger installationsteamet flexibilitet vid positionering av modulerna.
Viktiga fördelar för installatören
- EPDM-tätning ingår — tät anslutning mot plåten utan extra tätningsmaterial
- Monteringshål görs på plats — fri anpassning av skruvavståndet till den aktuella trapetsplåtens vågavstånd, utan behov av att beställa varianter för olika takprofiler
- Aluminium 6060 motståndskraftigt mot korrosion och väderpåverkan
- Profilen lämpar sig för anodisering, vilket ger ytterligare ytskydd
- Profilens höjd garanterar naturlig ventilation av modulerna och avstånd från den varma takytan
Montage på tak med trapetsplåt

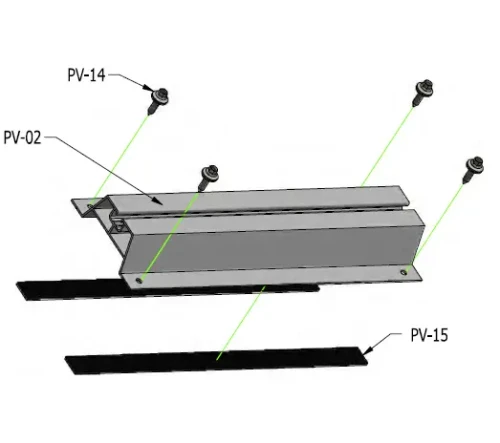

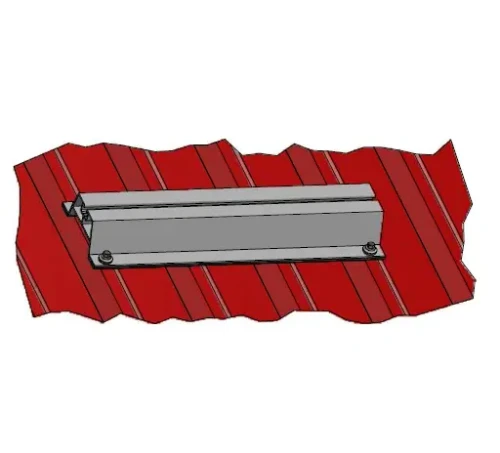

Trapetsprofilen placeras direkt på toppen av trapetsplåtens vågform. EPDM-tätningen säkerställer en tät anslutning mellan profilen och underlaget och skyddar plåten mot skador vid infästningspunkten. Hålen för skruvarna som fäster profilen i takkonstruktionen görs på plats — på så sätt kan installatören anpassa avståndet till den specifika plåtprofilen. Solpanelerna monteras i profilens övre kanal med hjälp av mitt- eller ändklämmor.
Kompatibilitet med klämsystemet

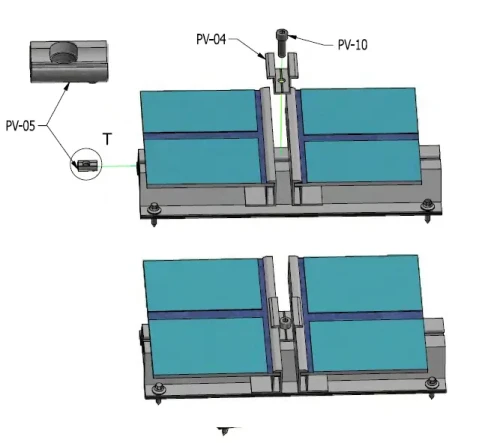

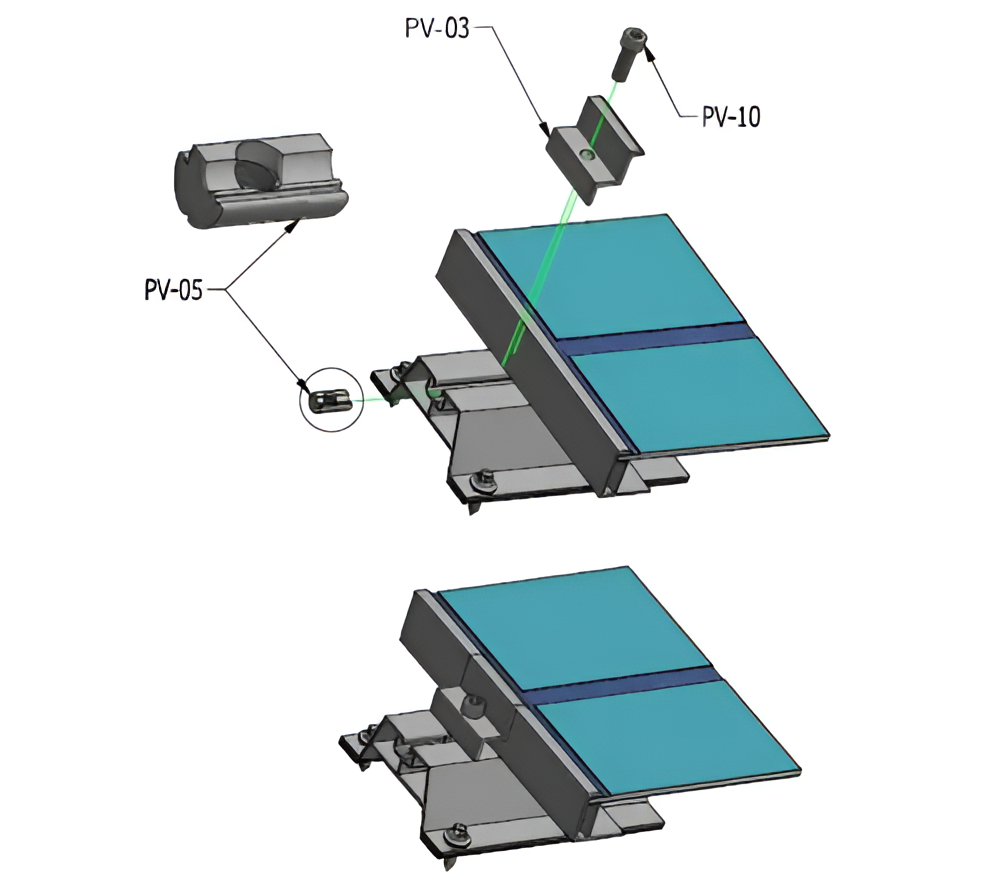

Profilen fungerar tillsammans med ett brett utbud av monteringstillbehör. Mitt- och ändklämmor placeras i skenans övre kanal, och fyrkantsmuttrar med sexkantshuvud låser dem i önskad position. Nedanstående scheman visar exempel på konfigurationer med ändklämmor och mittklämmor.

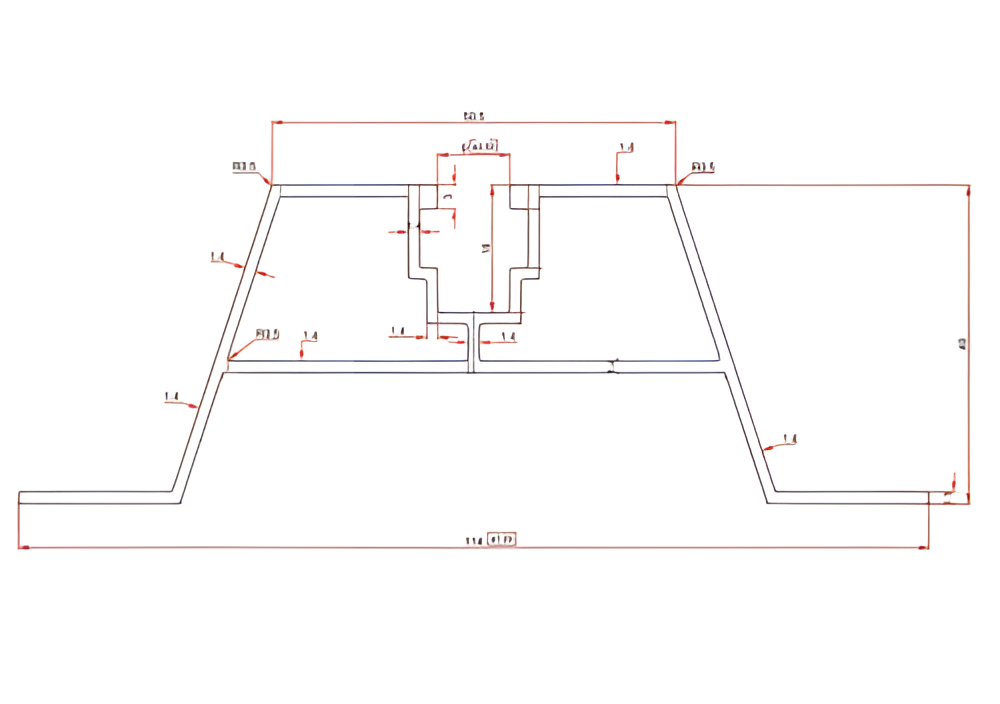

Profilens konstruktion bygger på ett symmetriskt trapetsformat tvärsnitt med en central monteringskanal upptill. Den stora kontaktytan mot plåten ger stabilitet, och den jämna väggtjockleken garanterar tillräcklig styvhet samtidigt som vikten hålls låg. Den jämna belastningsfördelningen möjliggör infästning av klämmor var som helst längs kanalen.
