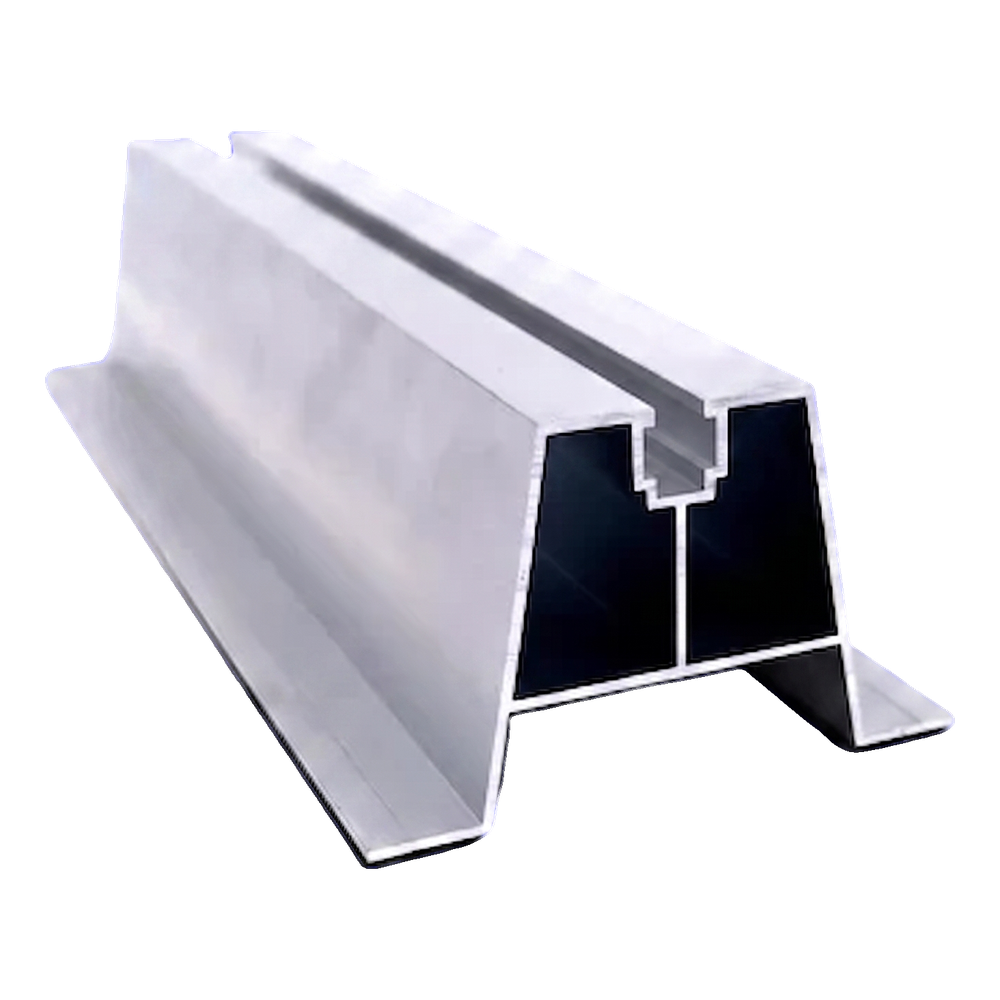

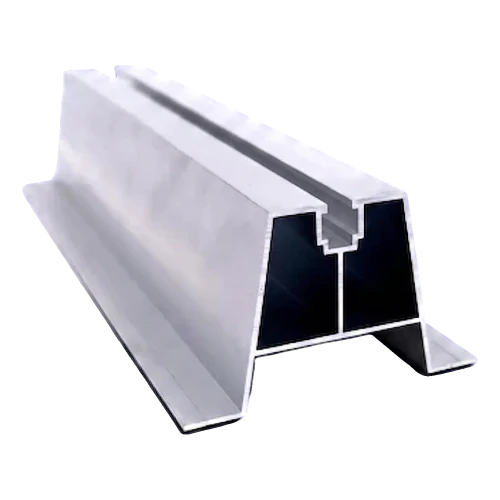

Trapetsprofil H-70 i aluminium med EPDM 330 mm – PV-fäste för trapetsplåt

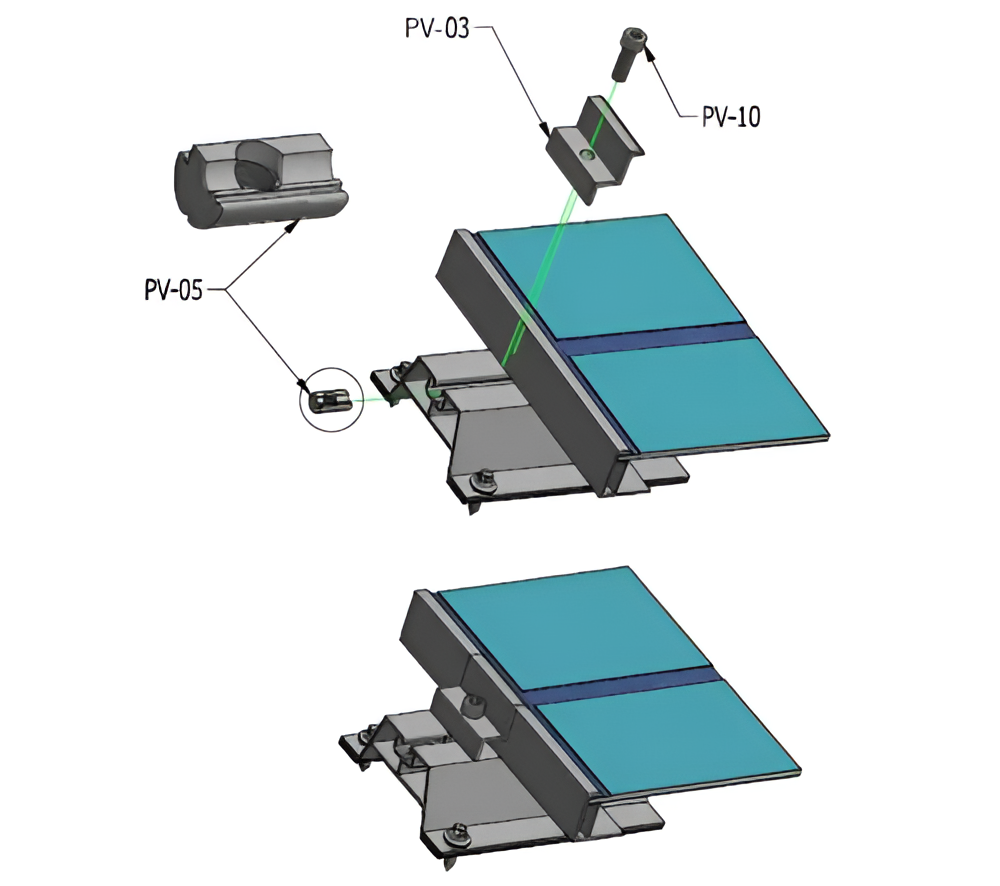

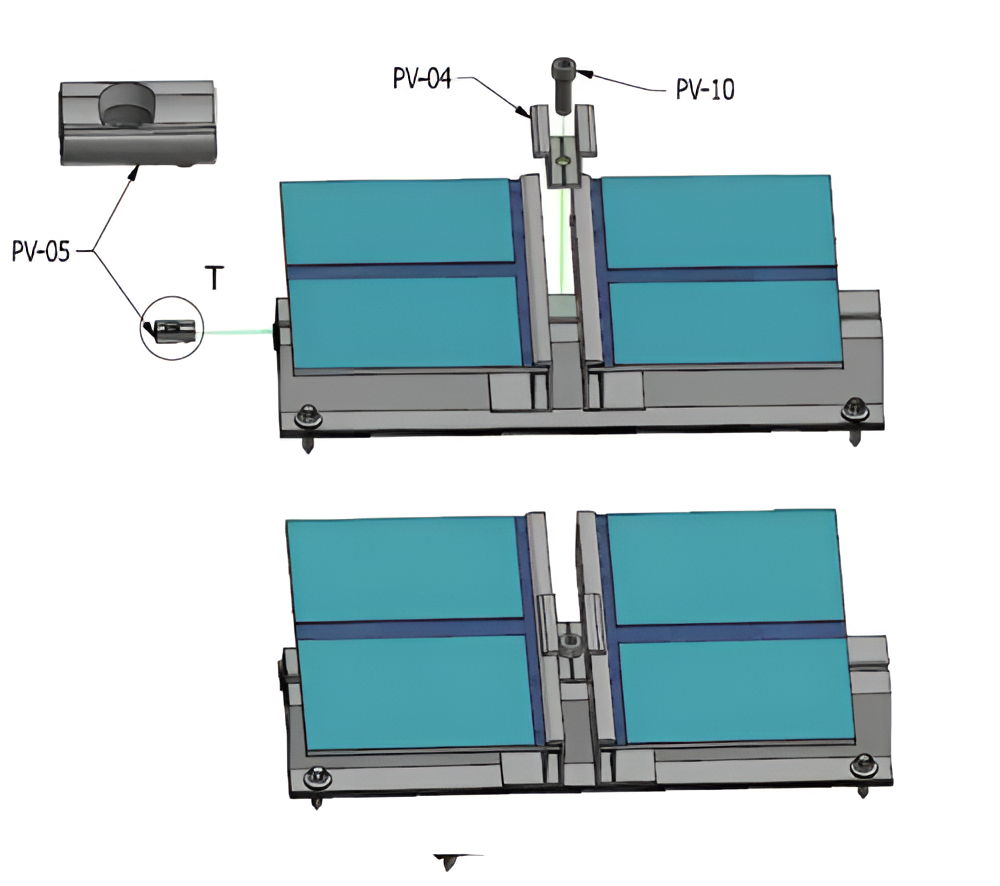

Trapetsprofil H-70 med EPDM-tätning är en aluminiumprofil utformad för direkt montering av solpaneler på tak täckta med trapetsplåt. Den trapetsformade tvärsnittsformen följer plåtens våggeometri, vilket gör att profilen ligger stabilt an mot takbeläggningen utan behov av extra utjämningsbrickor. Profilens höjd ger ett lämpligt avstånd mellan modulen och takytan, vilket möjliggör fritt luftflöde under panelen — den naturliga ventilationen leder effektivt bort värme, vilket bidrar till bättre driftförhållanden för PV-modulerna. Den övre monteringskanalen gör det möjligt att fästa ändklämmor och mittklämmor med hjälp av insexskruvar och fyrkantsmuttrar, och hålen för skruvarna som fäster profilen i plåten görs direkt på taket under monteringen, vilket gör det möjligt att exakt anpassa förankringspunkten till plåtens profil.
Fördelar med trapetsprofil H-70
- Ventilationsutrymmet mellan panelen och taket bidrar till naturlig kylning av modulerna och minskar effektförlusten på varma dagar
- Den medföljande EPDM-tätningen skyddar takbeläggningen vid fästpunkten och förhindrar att vatten tränger in under plåten
- Korrosionsbeständig aluminiumlegering 6060 — profilen kräver inget extra korrosionsskydd och fungerar utomhus i många år
- Kompatibilitet med mitt- och ändklämmor möjliggör universell användning i olika installationskonfigurationer
- Monteringshålen görs på taket — flexibel anpassning till trapetsplåtens vågavstånd

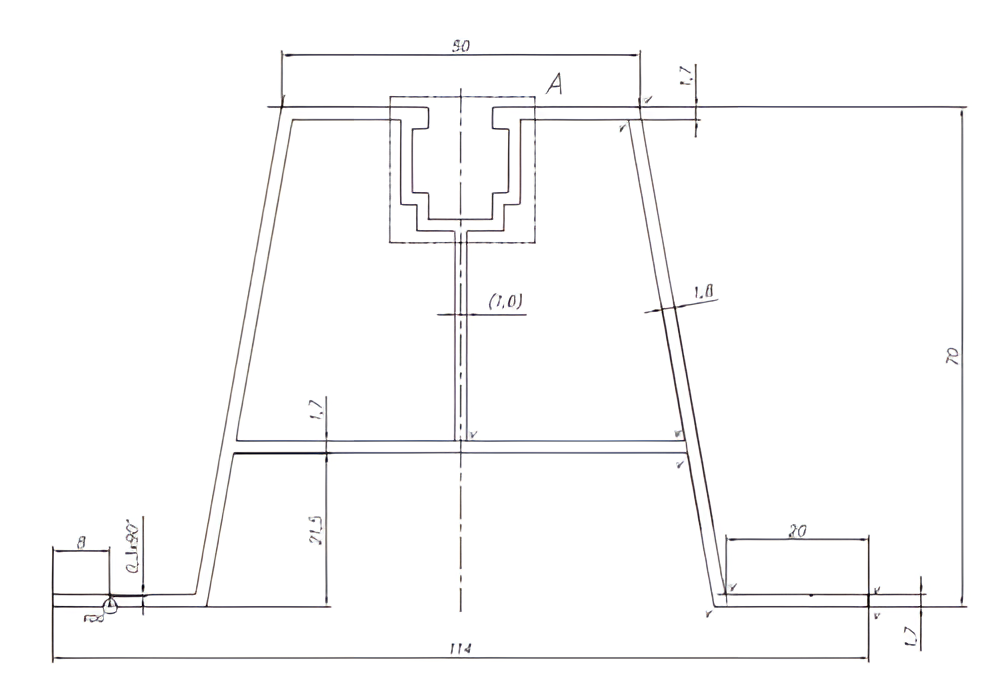

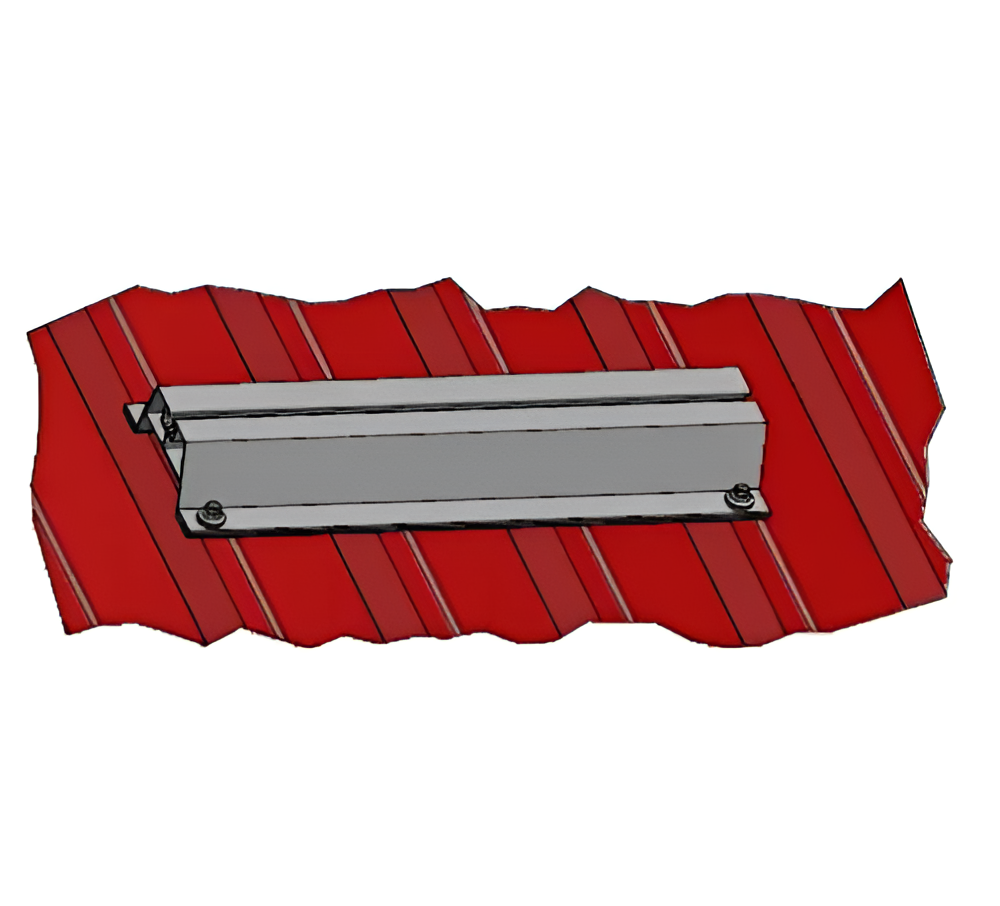

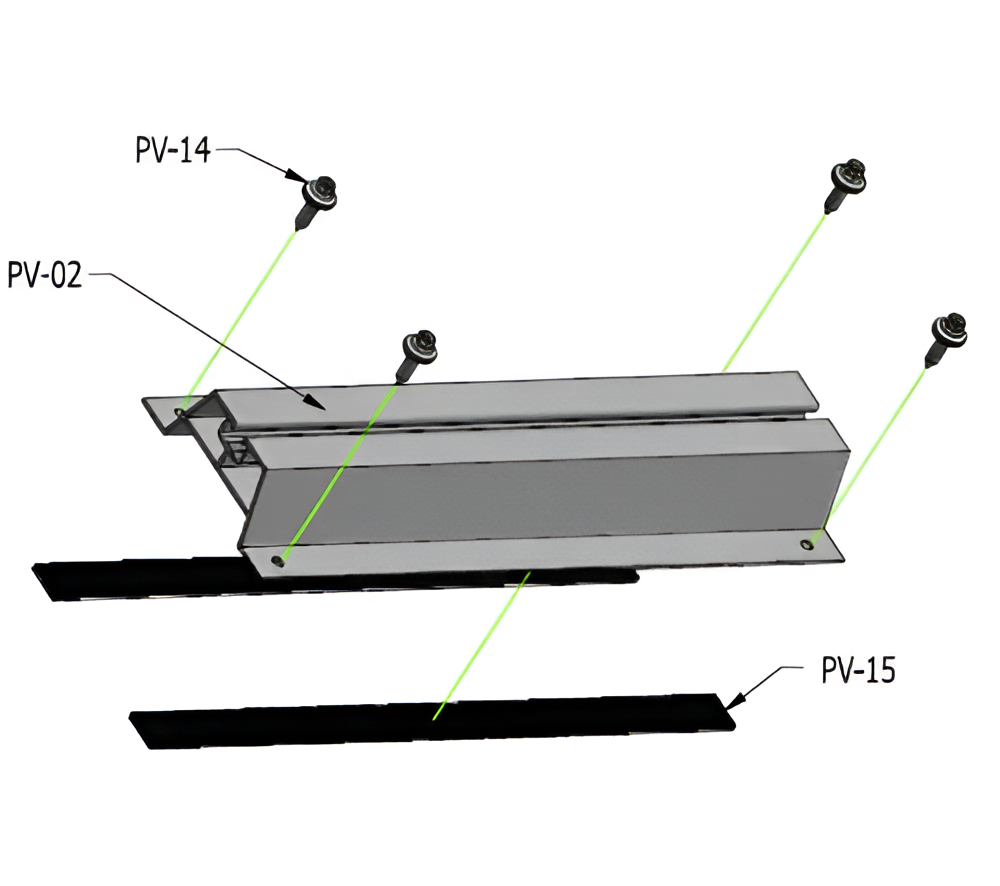

Profilen har ett trapetsformat tvärsnitt med invändig förstärkning — två vertikala väggar stelnar konstruktionen och överför belastningen från de monterade modulerna till plåtens vågtopp. I profilens övre del finns en monteringskanal avsedd för klämmor som fäster solpanelerna. Profilens bas vilar stabilt på trapetsplåtens vågtoppar, och EPDM-tätningen (synlig på monteringsschemat) fyller ut ojämnheter och säkerställer tätheten vid förankringspunkterna.
