Ändklämma H35 L50 - obehandlad med jordstift

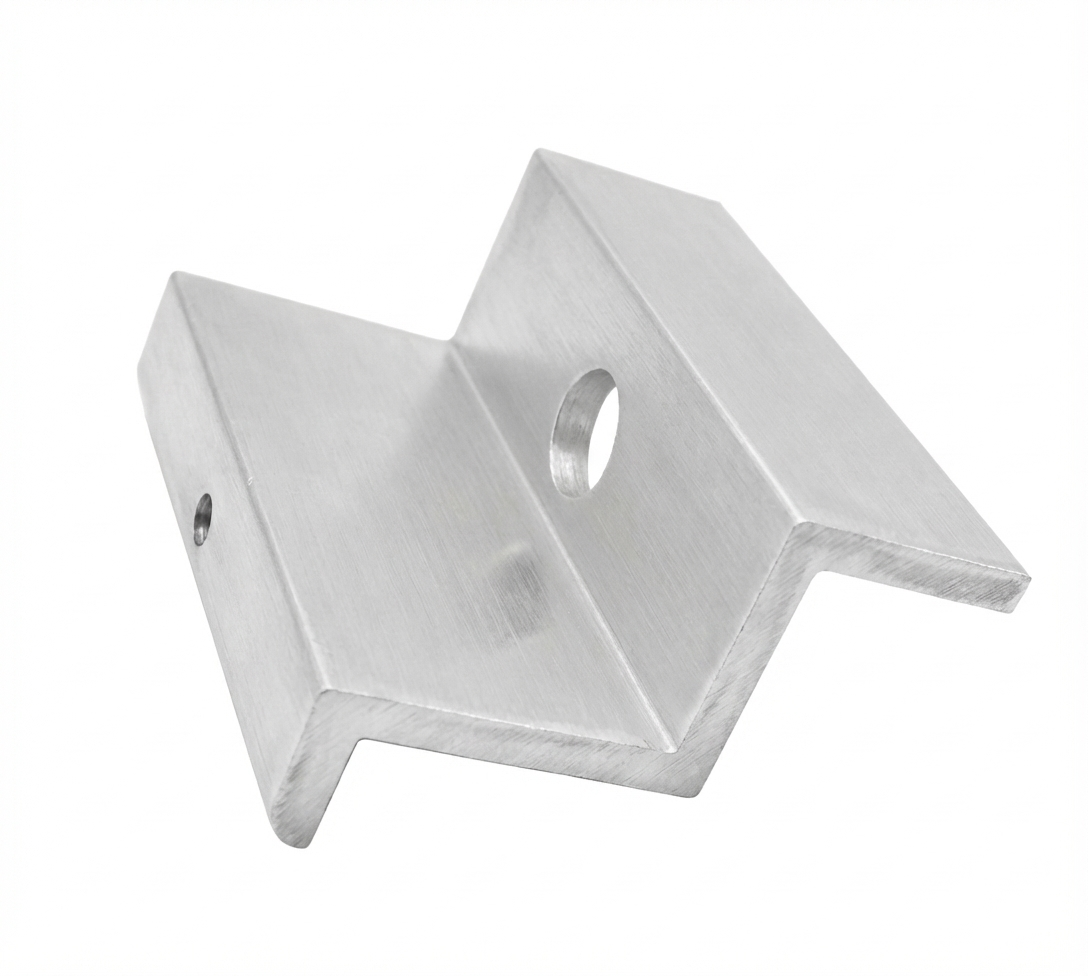

![[RDY] Ändklämma H35 L50 - obehandlad med jordstift PV-03-38 (1)](/environment/cache/images/productGfx_4111_500_500/RDY-Andklamma-H35-L50---obehandlad-med-jordstift-PV-03-38-1.webp?overlay=1)
![[RDY] Ändklämma H35 L50 - obehandlad med jordstift PV-03-38 (1)](/userdata/public/gfx/4111/RDY-Andklamma-H35-L50---obehandlad-med-jordstift-PV-03-38-1.png)

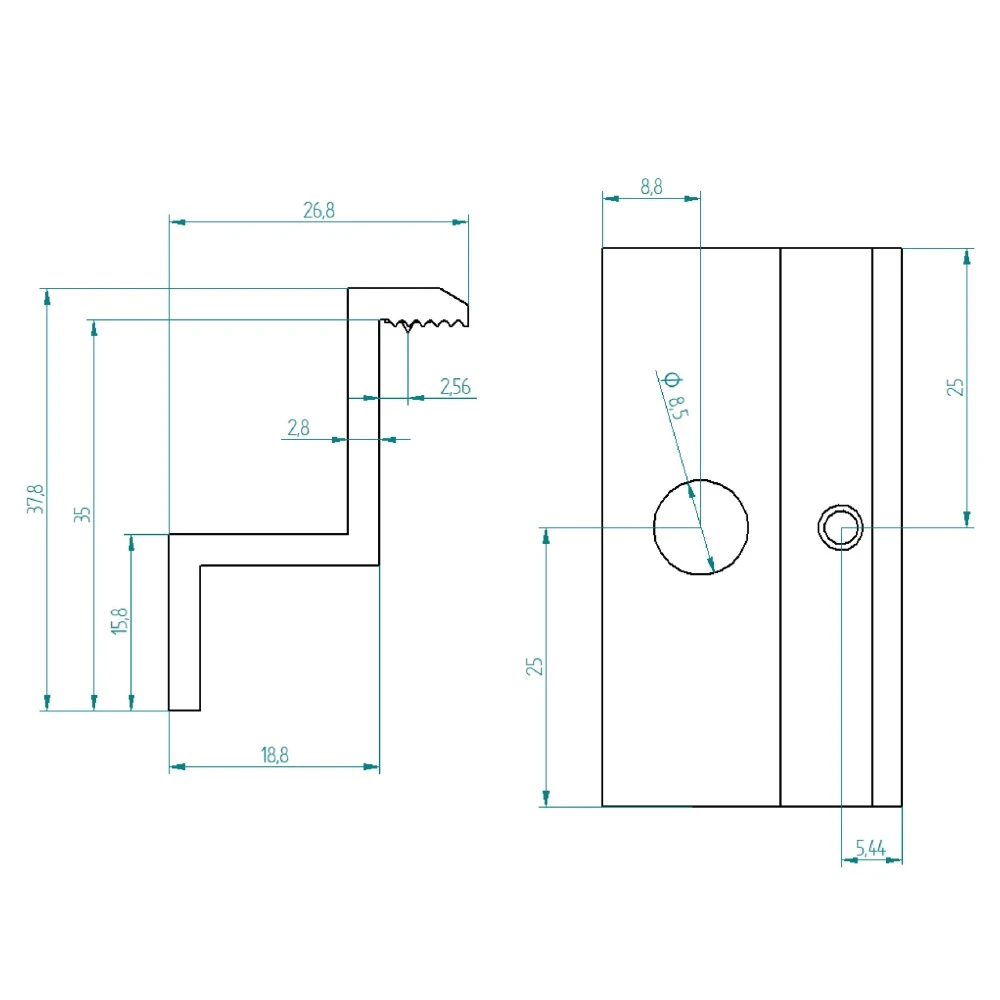

![[RDY] Ändklämma H35 L50 - obehandlad med jordstift PV-03-38 (2)](/userdata/public/gfx/4112/RDY-Andklamma-H35-L50---obehandlad-med-jordstift-PV-03-38-2.webp)

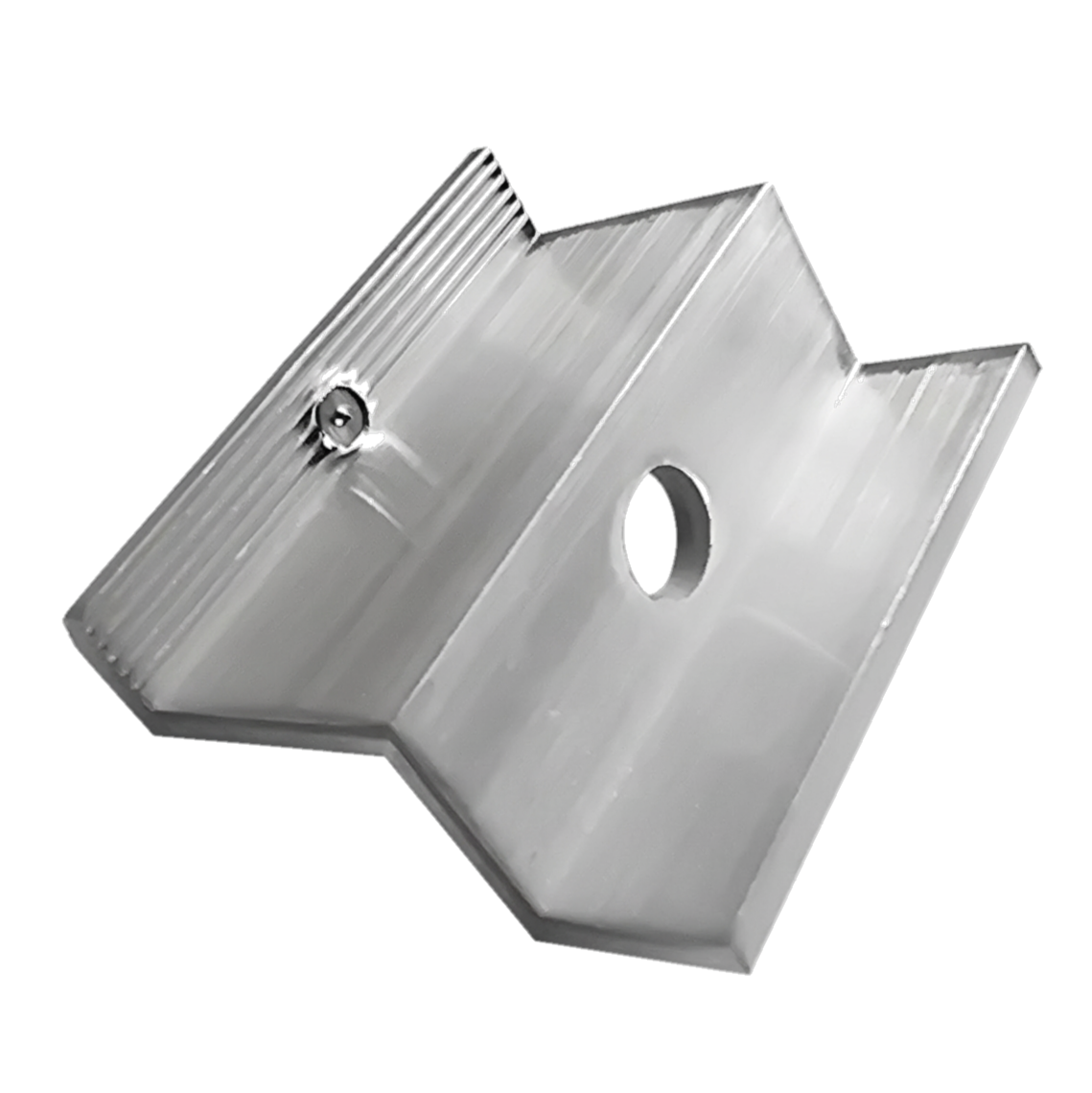

![[RDY] Ändklämma H35 L50 - obehandlad med jordstift PV-03-38 (3)](/userdata/public/gfx/4113/RDY-Andklamma-H35-L50---obehandlad-med-jordstift-PV-03-38-3.png)

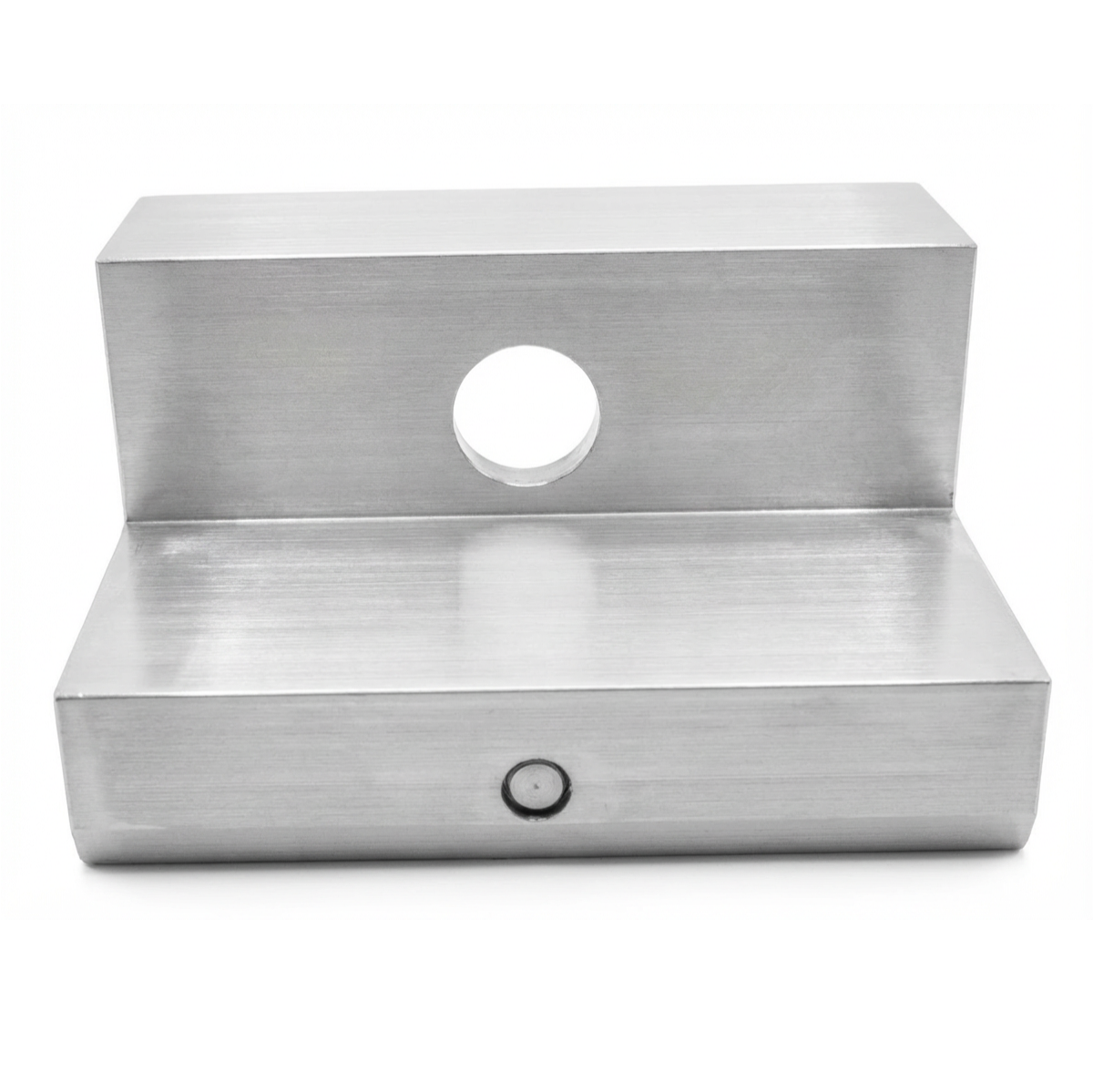

![[RDY] Ändklämma H35 L50 - obehandlad med jordstift PV-03-38 (4)](/userdata/public/gfx/4114/RDY-Andklamma-H35-L50---obehandlad-med-jordstift-PV-03-38-4.png)
produkt otillgänglig
lägg till i önskelista
Beskrivning
Ändklämma H35 L50 - obehandlad med jordningsstift
Ändklämma H35 med jordningsstift är en professionell monteringskomponent avsedd för montering av solpaneler med ramhöjd 35 mm. Tillverkad av högkvalitativ aluminiumlegering 6063-T66, säkerställer den hållbar och säker fastsättning av solpaneler på bärkonstruktionen. Komponentens yta är obehandlad, utan extra skyddsskikt, vilket möjliggör precis och tillförlitlig potentialutjämning mellan installationens komponenter.
Den utmärkande egenskapen hos denna klämma är det integrerade jordningsstiftet, som möjliggör snabb och effektiv potentialutjämning mellan solpanelen och bärkonstruktionen. Vid åtdragning penetrerar stiftet det anodiserade lagret på ramen och säkerställer kontinuitet i anslutningen. Denna lösning underlättar inte bara monteringen – genom att eliminera behovet av extra jordningsbrickor – utan förkortar också installationstiden avsevärt och erbjuder en hög nivå av säkerhet och effektivitet för hela systemet.
Denna innovativa lösning stödjer installationer av åsk- och överspänningsskydd, särskilt användbar i solcellssystem. Ändklämman med jordningsstift är idealisk för paneler monterade individuellt eller på ytterpositioner i en rad.
Tekniska data
- Modulramhöjd: 35 mm
- Total höjd: 37,8 mm
- Monteringshålsdiameter: 8,5 mm (M8)
- Material: aluminium 6063-T66
- Finish: obehandlad
- Rekommenderat åtdragningsmoment: värde enligt PV-modultillverkarens dokumentation
- Skruvar som används: M8
Användning Ändklämman är en viktig fästkomponent i solpanelsinstallationer – den används för att fästa yttersta panelerna i en rad till aluminiumprofilerna. Produkten är avsedd för montering av solpaneler på platta och lutande tak. Använd ändklämman för att fästa paneler i början och slutet av varje rad. Mellan intilliggande paneler i raden ska mellanklämmar användas.
Kompatibilitet
- Aluminiumprofilerna anpassade för sexkantsskruvar
- Aluminiumprofilerna för T-skruvar
- Trapetsprofilerna för tak med trapetsplåt
Fördelar
- Högkvalitativt material – tillverkad av aluminium 6063-T66, kännetecknas av hög motståndskraft mot väderförhållanden
- Hållbarhet – hög tillverkningskvalitet garanterar hållbar fastsättning av solpanelskonstruktionen
- Korrosionsbeständighet – resistent mot yttre faktorer och korrosion
- Mekanisk styrka – resistent mot stötar och mekaniska skador
- Inbyggd jordning – jordningsstiftet eliminerar behovet av jordningsbrickor, vilket förkortar tiden och ökar monteringsbekvämligheten
- Potentialutjämning – säkerställer kontinuitet i elektrisk kontakt mellan modulen och bärkonstruktionen
- Idealisk för enskilda paneler – utmärkt lösning för moduler monterade individuellt eller på ytterpositioner i en rad
Monteringsanvisningar
- Montera klämman på monteringsskenan med hjälp av glidmutter och M8-skruv
- Placera den yttersta solpanelen inom klämmans område och se till att jordningsstiftet har kontakt med modulramen
- Dra åt skruven enligt PV-modultillverkarens rekommendationer
- För varje panelrad behövs minst fyra ändklämmar – två i början, två i slutet av panelraden
- Använd inte anodiserade eller lackerade ändklämmar med stift. I sådana fall, använd ändklämma utan stift samt speciell kontaktplåt monterad mellan panelramen och aluminiumprofilerna
Förpackningens innehåll Ändklämma H35 med jordningsstift. Obs: skruvar, muttrar och glidmuttrar måste köpas separat.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Klämtyp | Ändklämma |
| Paneltjocklek [mm] | 35 |
| Färg | Silver |
| Jordningsstift | Ja |
| Tillbehör | Utan tillbehör |
