Ändklämma H40 L50 - obehandlad med jordstift
![[RDY] Ändklämma H40 L50 - obehandlad med jordstift PV-03-80 (1)](/environment/cache/images/productGfx_4105_500_500/RDY-Andklamma-H40-L50---obehandlad-med-jordstift-PV-03-80-1.webp?overlay=1)
![[RDY] Ändklämma H40 L50 - obehandlad med jordstift PV-03-80 (1)](/userdata/public/gfx/4105/RDY-Andklamma-H40-L50---obehandlad-med-jordstift-PV-03-80-1.png)
![[RDY] Ändklämma H40 L50 - obehandlad med jordstift PV-03-80 (2)](/userdata/public/gfx/4106/RDY-Andklamma-H40-L50---obehandlad-med-jordstift-PV-03-80-2.webp)
![[RDY] Ändklämma H40 L50 - obehandlad med jordstift PV-03-80 (3)](/userdata/public/gfx/4107/RDY-Andklamma-H40-L50---obehandlad-med-jordstift-PV-03-80-3.png)
produkt otillgänglig
lägg till i önskelista
Beskrivning

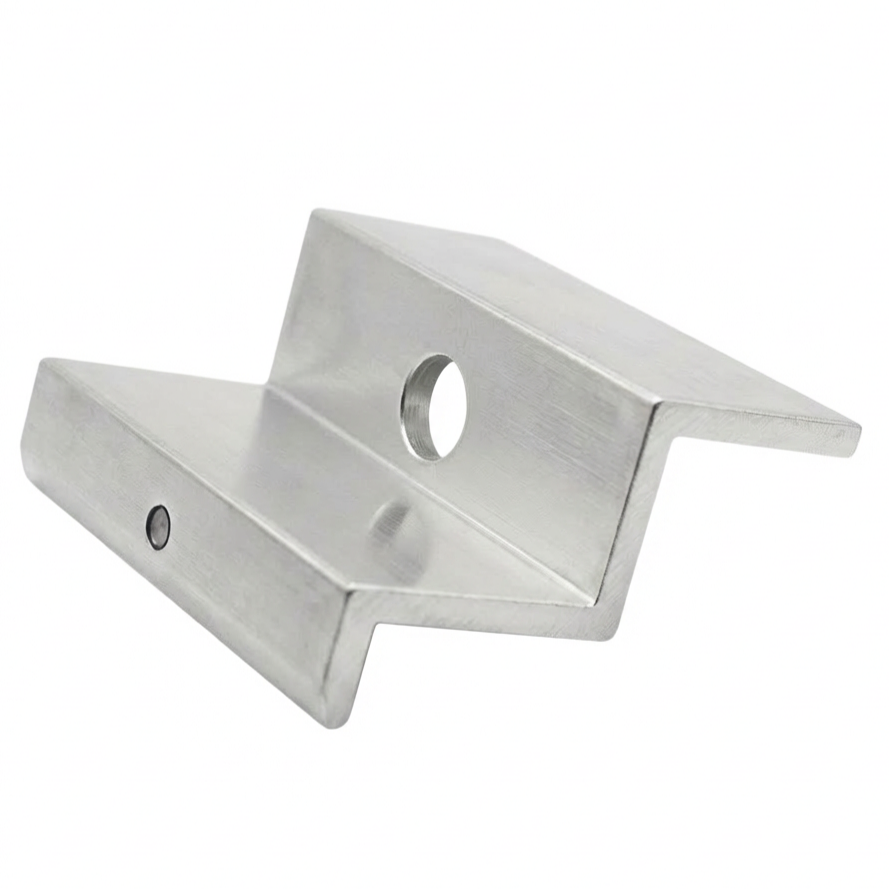

Slutklämma H40 L50 - obehandlad med jordningspinne
Slutklämma H40 med jordningspinne är en professionell monteringskomponent avsedd för montering av solpaneler med ramhöjd 40 mm. Tillverkad av högkvalitativ aluminiumlegering 6063-T66, garanterar den hållbar och säker montering av solpaneler på bärkonstruktionen. Komponentens yta är obehandlad, utan extra skyddsskikt, vilket möjliggör precis och tillförlitlig potentialutjämning mellan installationens komponenter.
Den utmärkande egenskapen hos denna klämma är den integrerade jordningspinnen, som möjliggör snabb och effektiv potentialutjämning mellan solpanelen och bärkonstruktionen. Vid åtdragning penetrerar pinnen det anodiserade skiktet på ramen och säkerställer kontinuitet i anslutningen. Denna lösning underlättar inte bara monteringen – genom att eliminera behovet av extra jordningsbrickor – utan förkortar också installationstiden avsevärt och erbjuder en hög nivå av säkerhet och effektivitet för hela systemet.
Denna innovativa lösning stödjer installationer av åsk- och överspänningsskydd, särskilt användbar i solcellssystem. Slutklämman med jordningspinne är idealisk för paneler monterade enskilt eller på ytterpositioner i en rad.

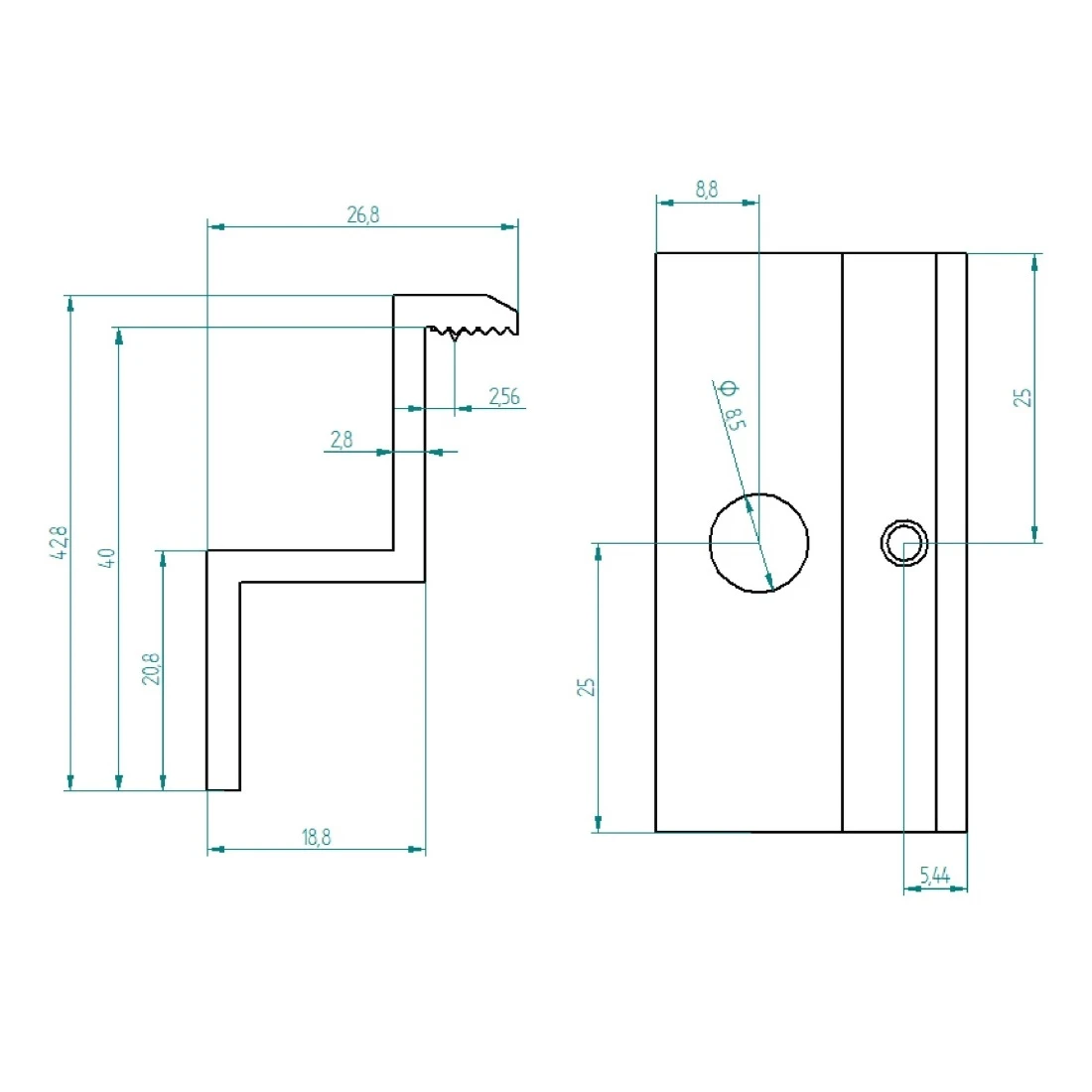

Tekniska data
- Modulramens höjd: 40 mm
- Total höjd: 42,8 mm
- Monteringshålets diameter: 8,5 (M8)
- Material: aluminium EN AW 6063-T66
- Finish: obehandlad
- Rekommenderat åtdragningsmoment: värde enligt solpanelstillverkarens dokumentation
- Skruvar som används: M8
Tillämpning
Slutklämman är en viktig monteringskomponent i solpanelsinstallationer – den används för att fästa yttersta panelerna i en rad till aluminiumprofilen. Produkten är avsedd för montering av solpaneler på platta och lutande tak. Använd slutklämman för att fästa paneler i början och slutet av varje rad. Mellan intilliggande paneler i raden ska mittenklammor användas.
Kompatibilitet
- Aluminiumprofiler anpassade för sexkantsskruvar
- Aluminiumprofiler för T-skruvar
- Trapetsprofiler för tak med trapetsplåt
Fördelar
- Högkvalitativt material – tillverkad av aluminium EN AW 6063-T66, kännetecknas av hög motståndskraft mot väderförhållanden
- Hållbarhet – hög tillverkningskvalitet garanterar hållbar montering av solpanelskonstruktionen
- Korrosionsbeständighet – resistent mot yttre faktorer och korrosion
- Mekanisk hållfasthet – resistent mot slag och mekaniska skador
- Inbyggd jordning – jordningspinnen eliminerar behovet av jordningsbrickor, vilket förkortar tiden och ökar monteringskomforten
- Potentialutjämning – säkerställer kontinuitet i den elektriska kontakten mellan modulen och bärkonstruktionen
- Idealisk för enskilda paneler – utmärkt lösning för moduler monterade enskilt eller på ytterpositioner i en rad
Monteringsanvisningar
- Montera klämman på monteringsskenan med hjälp av glidmutter och M8-skruv
- Placera den yttersta solpanelen inom klämmans område och se till att jordningspinnen har kontakt med modulens ram
- Dra åt skruven enligt solpanelstillverkarens rekommendationer
- För varje panelrad behövs minst fyra slutklammor – två i början, två i slutet av panelraden
- Använd inte anodiserade eller lackerade slutklammor med pinne. I sådana fall använd slutklämma utan pinne samt speciell kontaktbleck monterad mellan panelramen och aluminiumprofilen
Förpackningens innehåll Slutklämma H40 med jordningspinne. Obs: skruvar, muttrar och glidmuttrar måste köpas separat.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Klämtyp | Ändklämma |
| Paneltjocklek [mm] | 40 |
| Färg | Silver |
| Jordningsstift | Ja |
| Tillbehör | Utan tillbehör |
