Comunello Albatros Piccolo – gångjärnssystem för vikgrind upp till 4 m / 100 kg
produkt otillgänglig
lägg till i önskelista
0
Beskrivning
Comunello Albatros Piccolo – gångjärnssystem för vikgrind upp till 4 m / 100 kg
Comunello Albatros Piccolo är ett komplett, innovativt gångjärnssystem designat speciellt för vikbara grindar. Tack vare den helt hängande mekanismen öppnar grinden utan ledskena, vilket eliminerar hinder på marken och avsevärt underlättar montering. Systemet garanterar smidig vikning och uppvikning av grindbladen även i mycket begränsat utrymme — idealisk lösning för fastigheter med smal infart eller brist på plats för full öppning av utåtgående grind.
Satsens sammansättning
Albatros Piccolo-systemet består av tre precist anpassade komponenter, som tillsammans bildar en pålitlig vikgrindsmekanism:

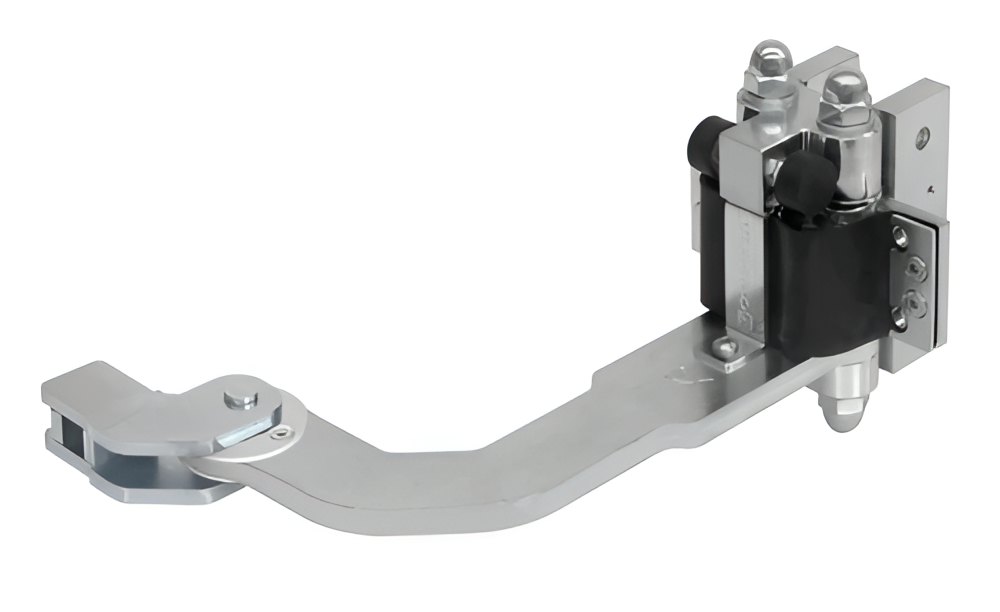

- Nedre gångjärn med växel och arm — monteras i den nedre delen av grindblad, ansvarar för vikdrift; dubbelsidig vikbar transmissionsarm kopplas till botten av första grindblad

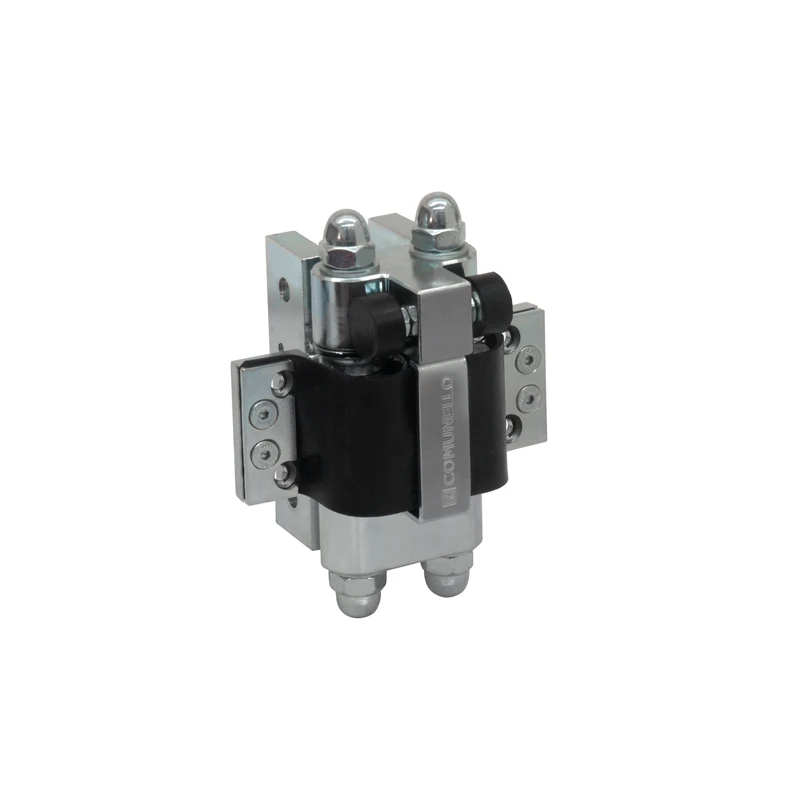

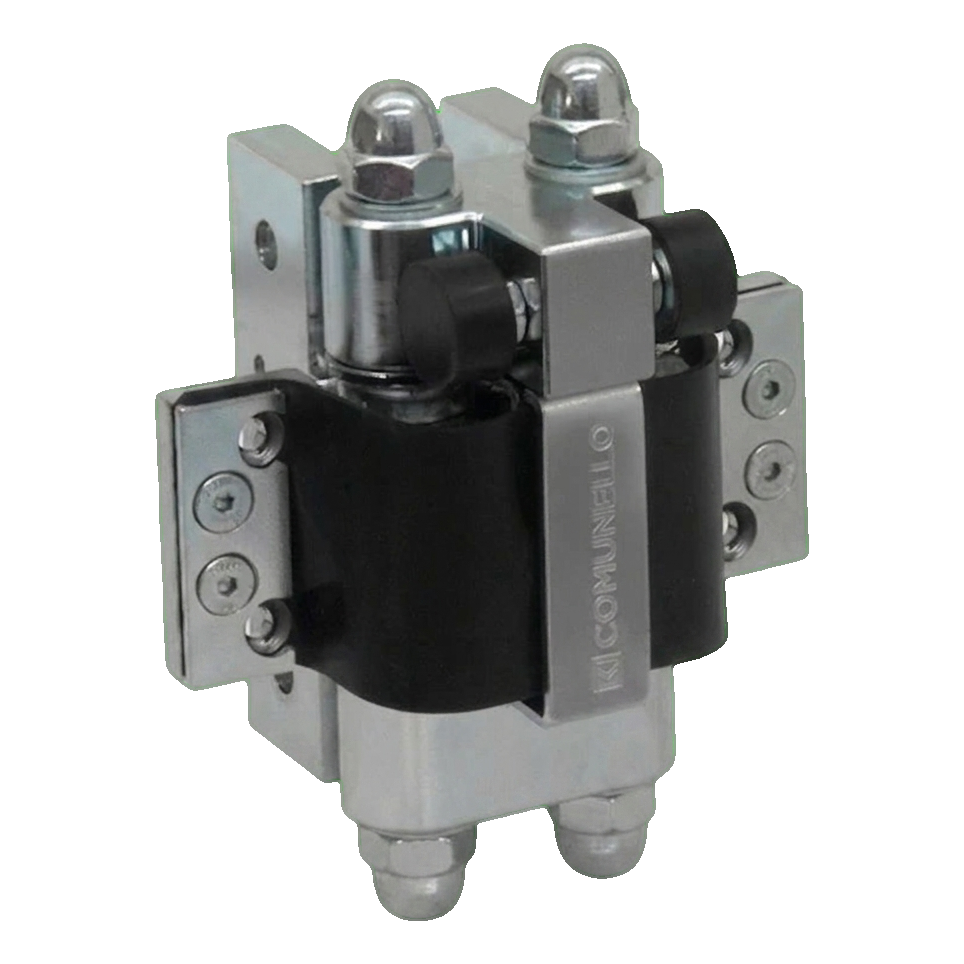

- Övre gångjärn med växel — monteras i den övre delen av grinden vid stolpen, synkroniserar rörelsen av båda grindblad

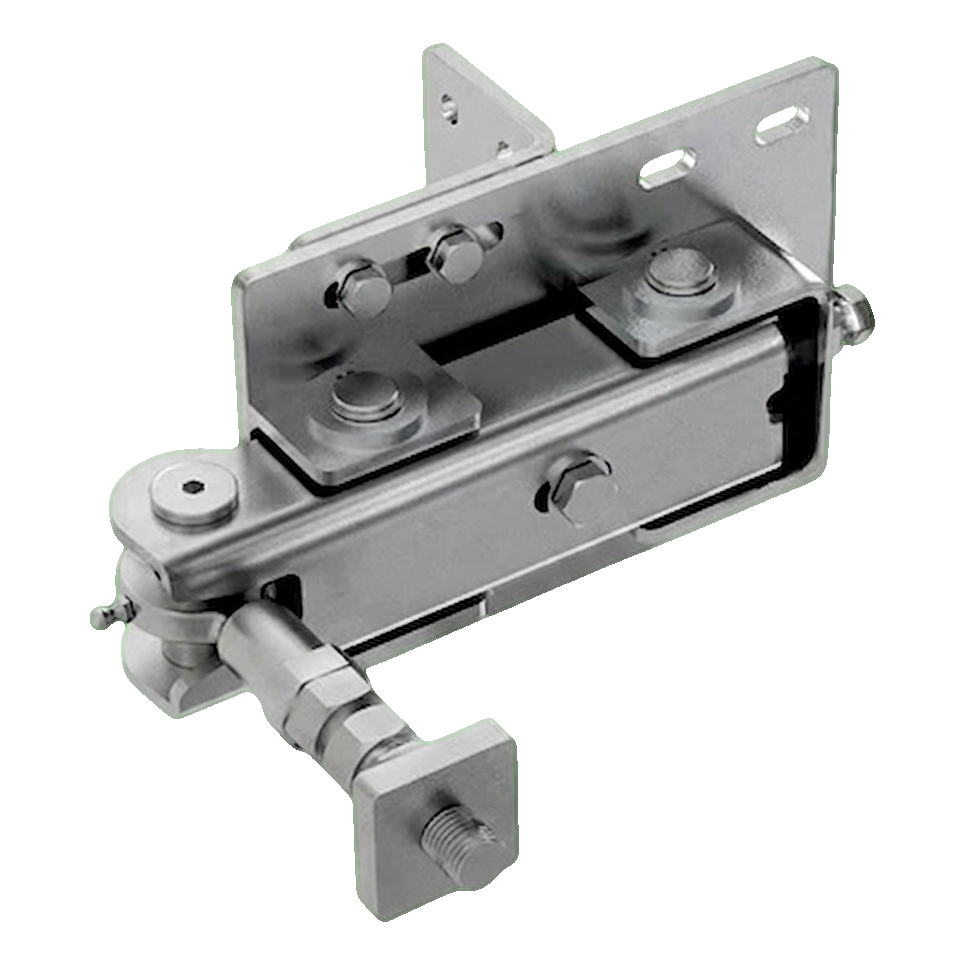

- Justerbart fäste — fästs vid stolpen, möjliggör precis justering av hela systemet efter montering
Verkningsprincip och montering

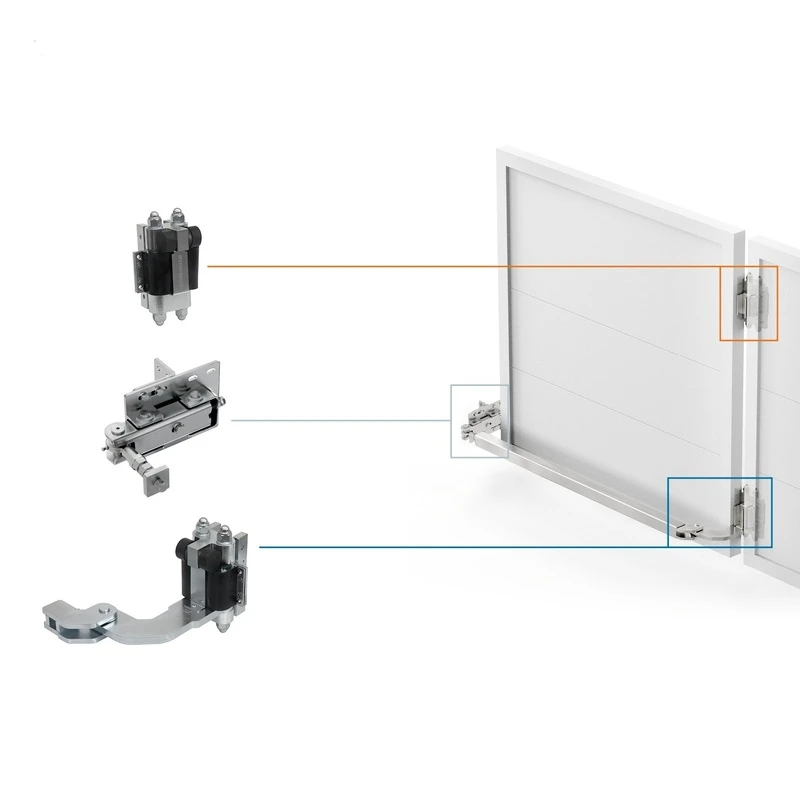

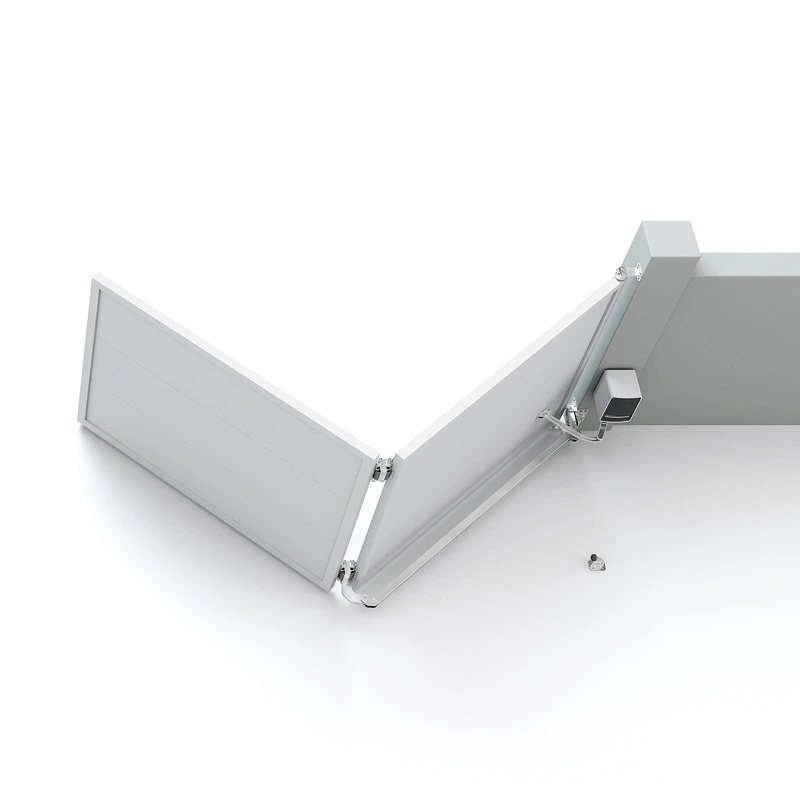

Systemet är helt spårfritt — grinden öppnar vertikalt utan några styrningar på marken. Den dubbelsidig vikbara drivarmen monteras på undersidan av första grindblad och kopplas till det nedre gångjärnet. Efter montering av det justerbara fästet på stolpen får installatören möjlighet till precis korrigering av grindens inställning. Bilden bredvid visar placeringen av systemets olika komponenter på grinden — övre gångjärn vid stolpens topp, justerbart fäste i mitten och nedre gångjärn med arm nederst.
Maximal öppning i minimalt utrymme
Tack vare vikmekanismen böjer grindbladen sig mot varandra och tar minimalt utrymme både under öppning och stängning. En sats hanterar en grind med total bladlängd upp till 4 meter och vikt upp till 100 kg. Vid användning av två satser Albatros Piccolo är det möjligt att hantera en tvåbladig grind med total längd upp till 8 meter.
Systemets huvudfördelar
- Spårfri mekanism — inga styrningar på marken, noll hinder
- Hängande system — grindblad viker sig fritt i luften
- Enkel justering — justerbart fäste möjliggör precis anpassning efter montering
- Minimalt utrymme — idealisk lösning för smala infarter och begränsade passager
- Högkvalitativa material — komponenter motståndskraftiga mot slitage och mångårig drift
- Italiensk tillverkning — Comunello, Made in Italy
Kompatibilitet med motorer

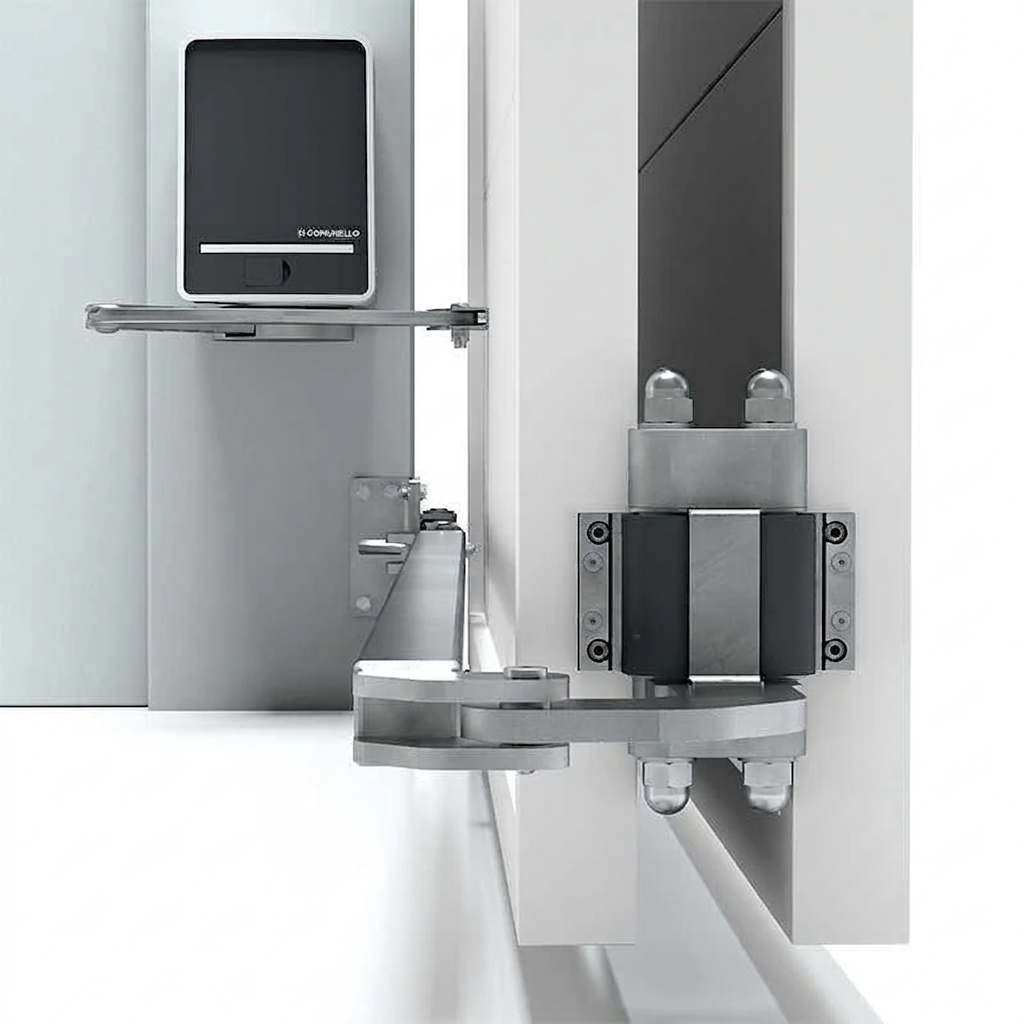

Albatros Piccolo-systemet fungerar med motorer för utåtgående grindar från märket Comunello. För komplex installation finns också tillgängliga kompletterande tillbehör: system för hålmallar med skruvar och muttrar samt kopplingsprofil för transmissionsarm med stolpgångjärn, som avsevärt påskyndar monteringsprocessen.
Satsens tekniska parametrar
- Tillverkare: Comunello
- Serie: Albatros Piccolo (P)
- Maximal grindlängd (1 sats): 4 m
- Maximal grindlängd (2 satser): 8 m
- Maximal grindvikt: 100 kg
- Satsvikt: 10,5 kg
- Systemtyp: spårfri, hängande
- Tillverkningsland: Italien

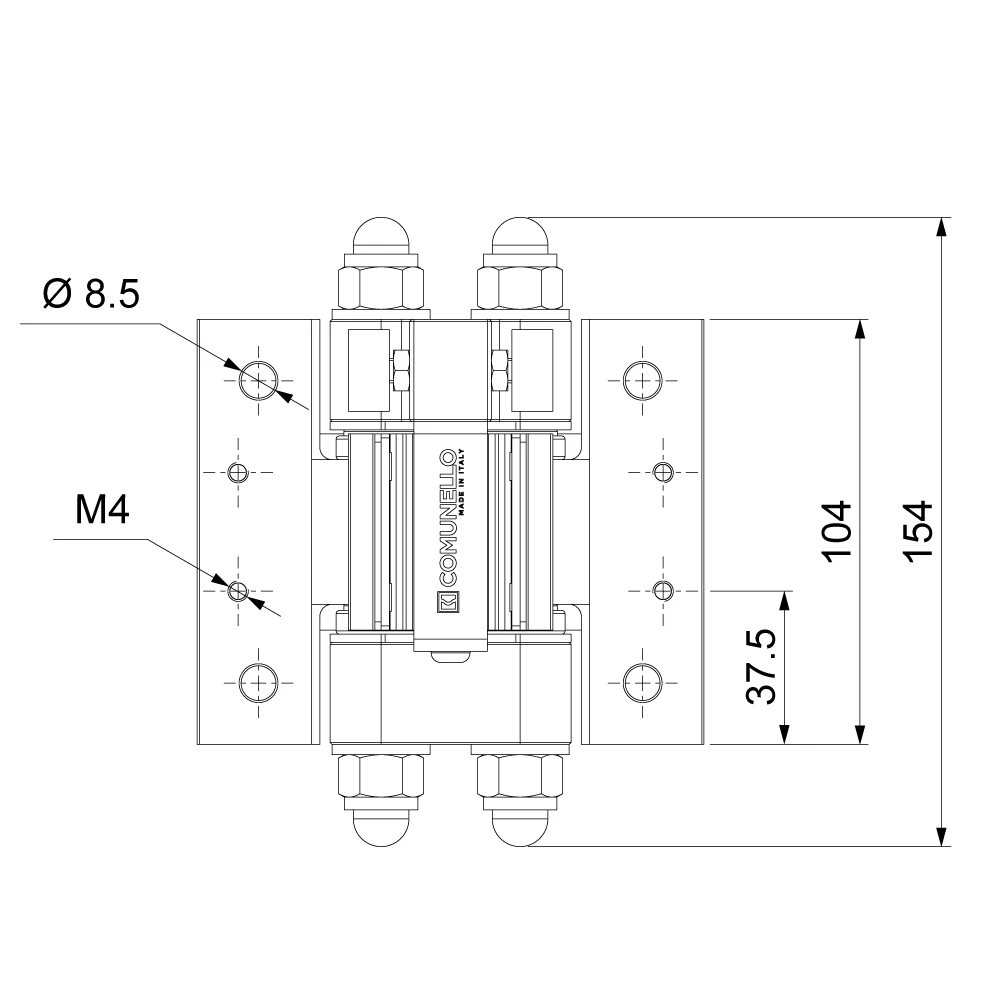

Övre gångjärns mått (teknisk ritning)
- Total höjd: 154 mm
- Monteringsplattans höjd: 104 mm
- Hålaxelns avstånd från nederkant: 37,5 mm
- Monteringshålens diameter: Ø 8,5 mm
- Skruvgänga: M4

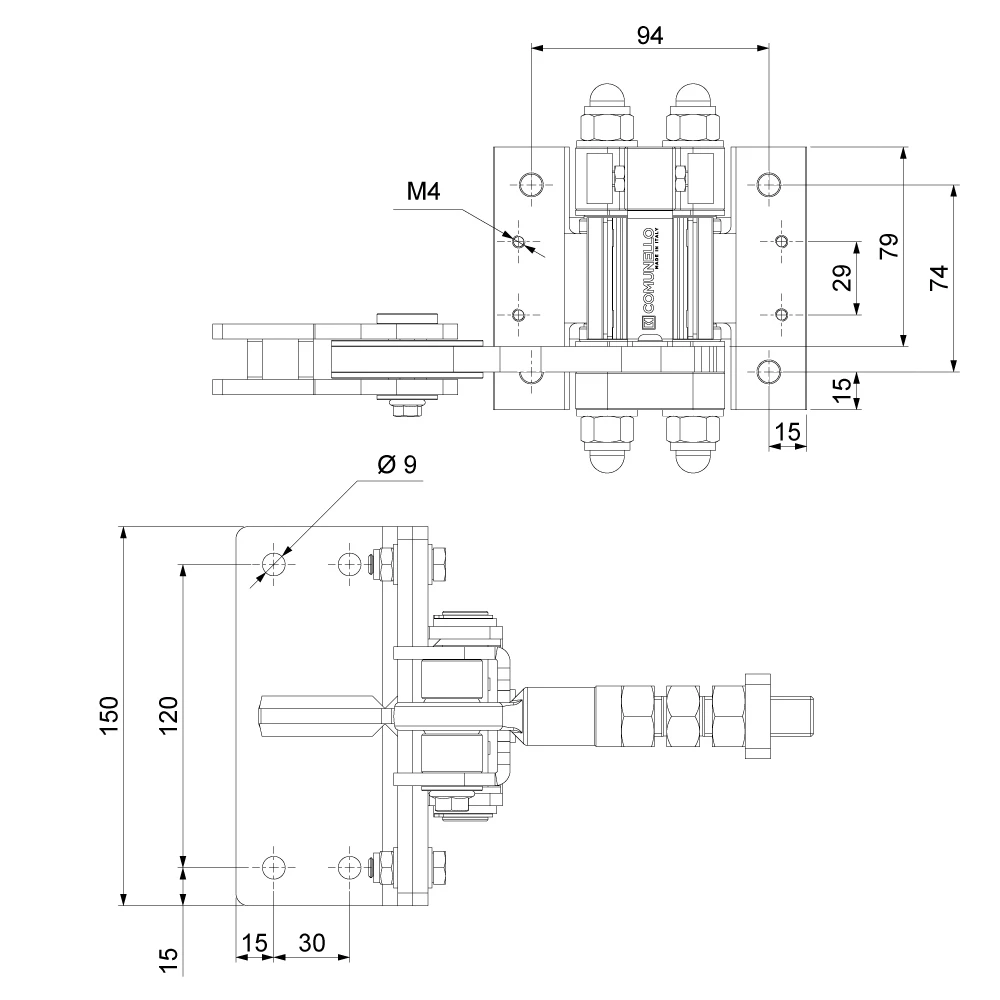

Justerbart fästes mått
- Monteringsplattans bredd (liten): 94 mm
- Monteringsplattans höjd (liten): 79 mm
- Monteringshålens avstånd vertikalt: 74 mm
- Håldiameter: Ø 9 mm
- Gänga: M4
- Monteringsplattans bredd (stor): 150 mm
- Monteringshålens avstånd på stor platta: 120 mm

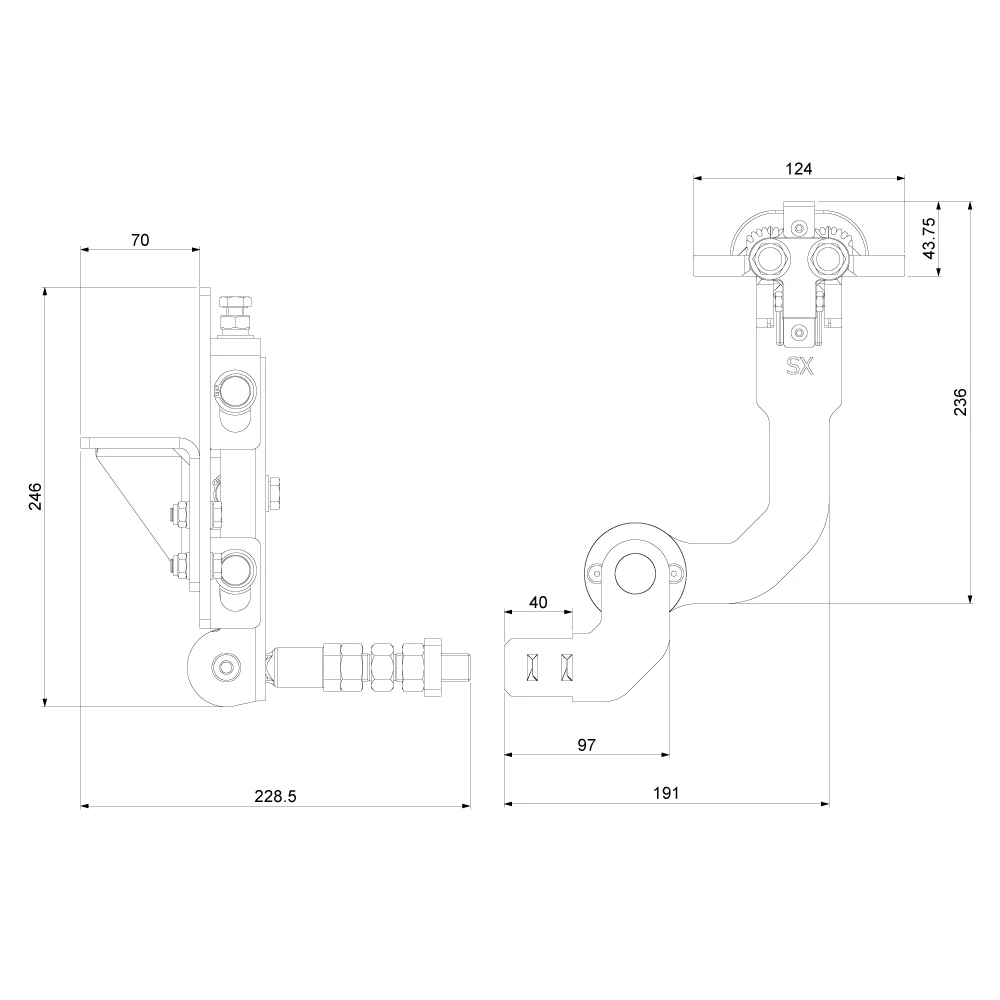

Nedre gångjärn med arms mått
- Fästets totala höjd: 246 mm
- Fästets djup: 70 mm
- Längd med tapp: 228,5 mm
- Monteringsplattans bredd: 124 mm
- Arms räckvidd till rotationsaxel: 236 mm
- Systemets totala bredd: 191 mm
- Arms bredd: 97 mm
- Armändans bredd: 40 mm
- Gångjärnaxelns avstånd från bas: 43,75 mm
- Version: SX (vänster)
Galleri över satsens komponenter
Tekniska data
| Material | Stål |
