Comunello set grindgångjärn för svetsning på stolpe 40×40 mm – höger, för uppåtgående sluttningar
produkt otillgänglig
lägg till i önskelista
0
Beskrivning

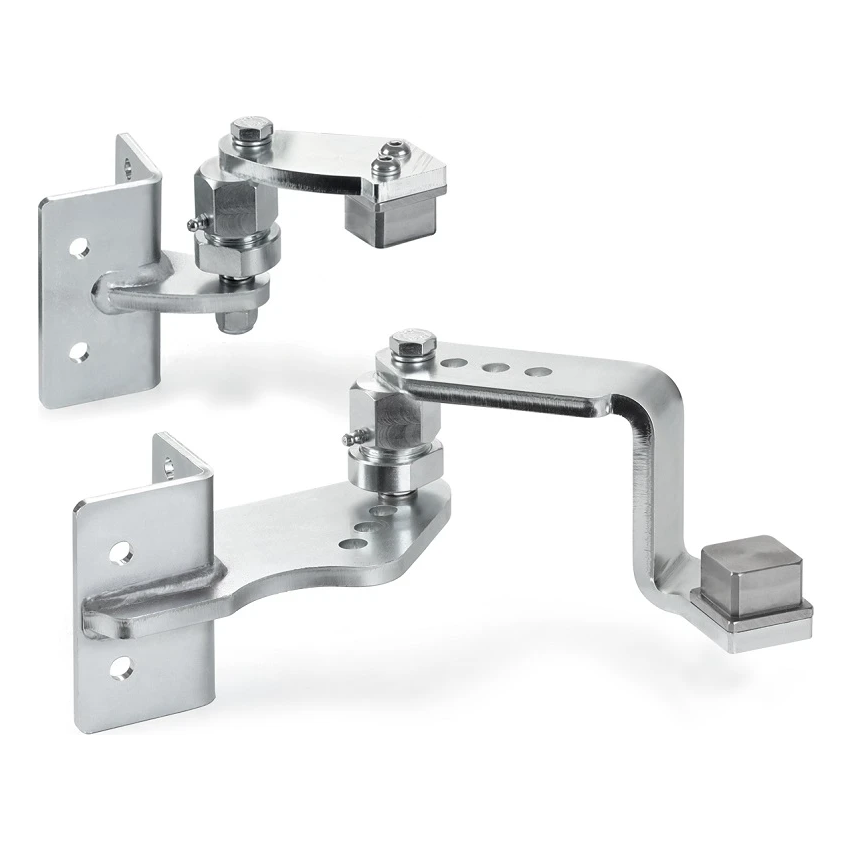

Comunello set grindgångjärn för svetsning på stolpe 40×40 mm – höger, för uppåtgående sluttningar
Comunello – komplett set högergångjärn för svetsning avsett för montering av flygeldgrindar på områden med sluttande underlag. Tack vare den inbyggda leden med excentrisk skruv kan installatören exakt ställa in grindflygeln i horisontell position och justera den i förhållande till stolpen — även vid terrängsluttning upp till 10° (~20%). Detta är en färdig lösning som eliminerar behovet av individuell tillverkning av justeringselement och förkortar monteringstiden avsevärt.
Huvudegenskaper för setet
- Användning: flygeldgrindar på uppåtgående sluttningar
- Typ: höger gångjärn, för svetsning på stolpe
- Passar stolpar: 40 × 40 mm — stål och betong
- Maximal flygellängd: 3 m
- Maximal flygelsvikt: 120 kg
- Maximal lutningsvinkel: 10° (~20%)
- Justerbar flygelsluttning — led med excentrisk skruv
- Leder utrustade med smörjnipplar — smörjning utan demontering
- Fästen med 4 monteringshål
- Material: elektrolytiskt galvaniserat stål
- Tillverkare: Comunello
Den excentriska mekanismen ger fullständig kontroll över grindflygelvns position. Det räcker att vrida leden för att smidigt justera vinkeln, utan behov av omsvetsning eller demontering av konstruktionen. Smörjnipplarna i lederna möjliggör enkel smörjning under årliga inspektioner — förlänger gångjärnens livslängd och säkerställer tyst, smidig grindoperation i åratal.

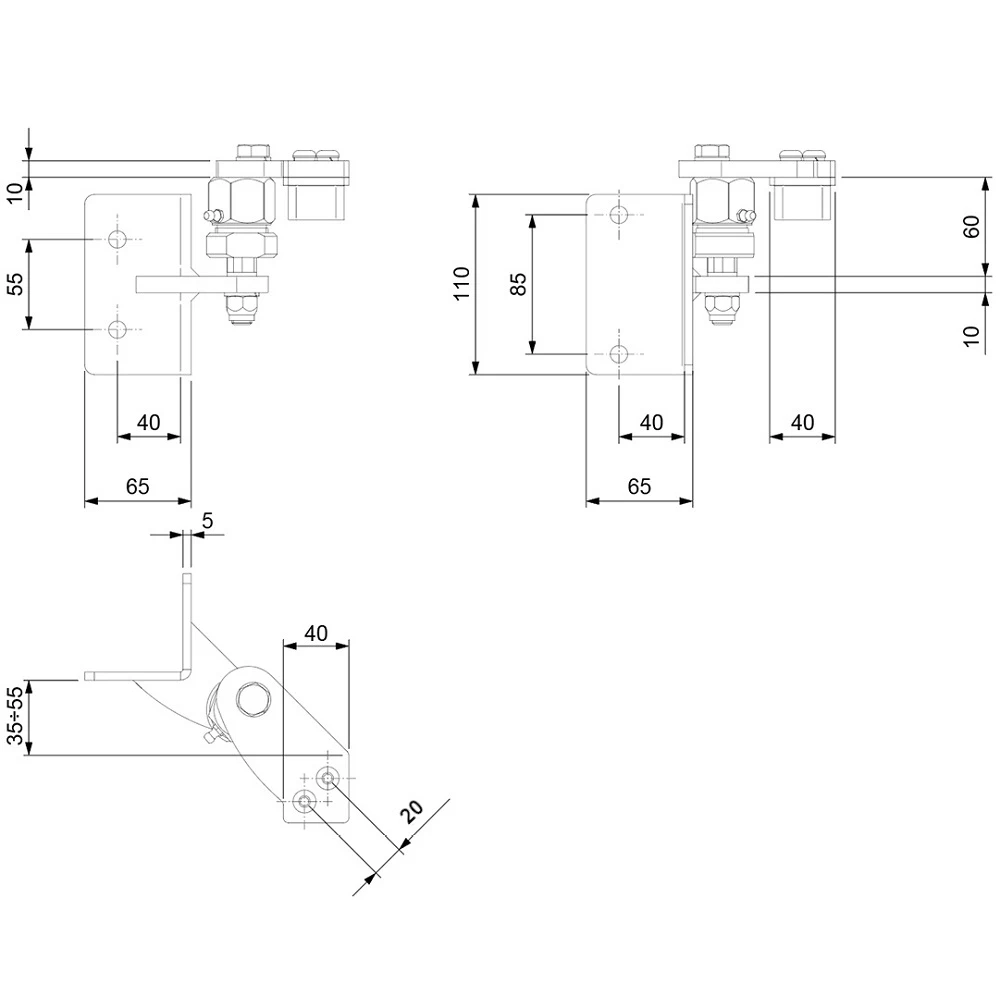

Mått och tekniska data
Övre gångjärn (mindre):
- Monteringsplåt (höjd × bredd): 85 × 65 mm
- Centrumavstånd monteringshål vertikalt: 55 mm
- Avstånd hålfcentrum från plåtkant: 40 mm
- Höjd ledmekanism: 94 mm
- Friutrymme mellan ledarmar: 60 mm
- Tjocklek monteringsplåt: 5 mm
- Tjocklek ledarm: 10 mm
- Bredd element för flygelfäste: 40 mm
Undre gångjärn (större):
- Monteringsplåt (höjd × bredd): 110 × 65 mm
- Centrumavstånd monteringshål vertikalt: 85 mm
- Avstånd hålfcentrum från plåtkant: 40 mm
- Friutrymme mellan ledarmar: 60 mm
- Tjocklek monteringsplåt: 5 mm
- Tjocklek ledarmar: 10 mm
- Bredd element för flygelfäste: 40 mm
Gemensamma mått:
- Avstånd rotationsaxel från monteringsplåt (justerbar): 35–55 mm
- Förskjutning hålaxel i fästelement: 20 mm
- Total längd set (L): 220 mm
- Setvikt: 5 kg
- EAN: 8028390517474
Set avsett för montering på stålstolpar samt betongstolpar. Konstruktion av galvaniserat stål säkerställer korrosionsbeständighet och långvarig drift under utomhusförhållanden. Tack vare det justerbara avståndet för rotationsaxeln (35–55 mm) kan installatören flexibelt anpassa monteringen till förhållandena på objektet.
Tekniska data
| Material | Stål |
