Comunello set grindhängsel för grindportar för svetsning på stolpe 40×40 mm – vänster, för stigande sluttningar
produkt otillgänglig
lägg till i önskelista
0
Beskrivning
Comunello set grindgångjärn för svetsning på stolpe 40×40 mm – vänster, för stigande sluttningar

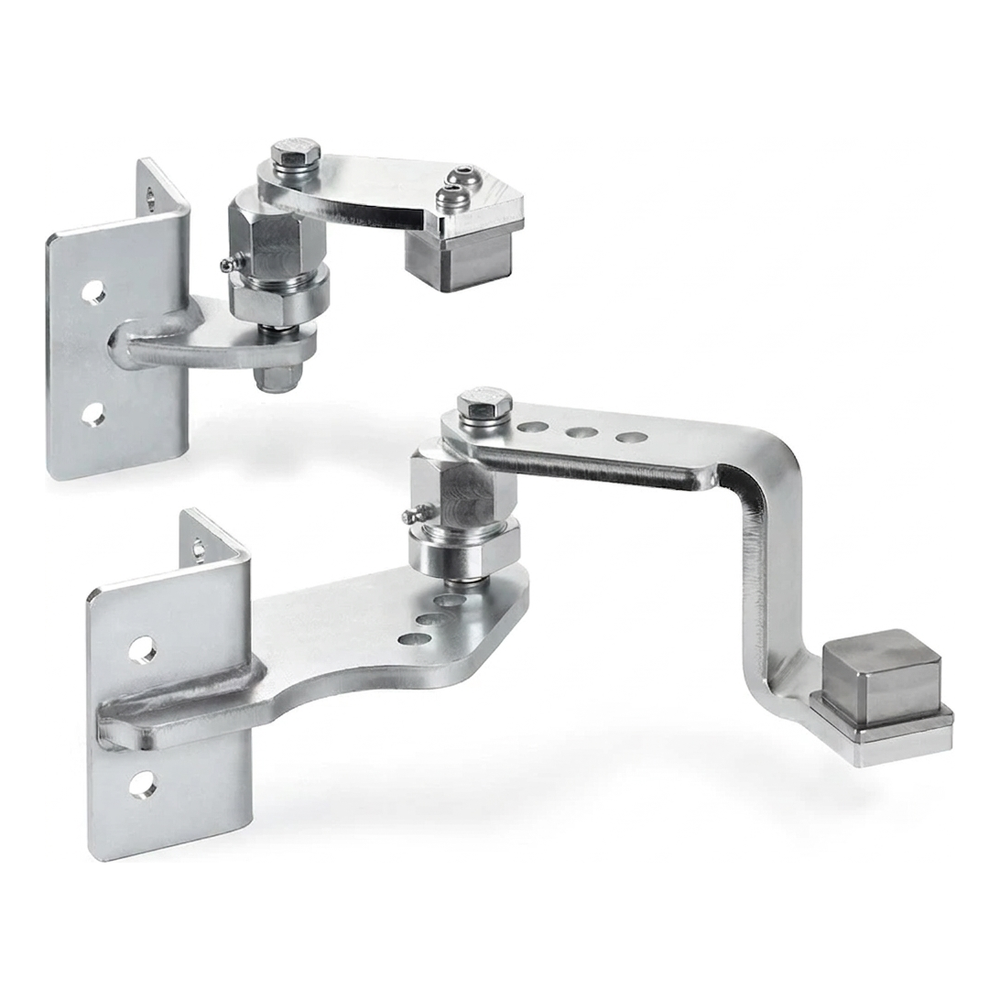

Comunello – set vänstra gångjärn för svetsning avsett för montering av flygeldörrar på områden med stigande sluttningar. Setet består av två gångjärn (övre och nedre) anpassade för stolpar 40×40 mm, både stål och betong. Genom anslutning av flygelstödet till leden med hjälp av excenterdrubben kan installatören exakt justera flygelns position – ställa in den i horisontellt läge och nivellera den mot stolpen även på lutande underlag.
Viktiga fördelar för installatören
- Justerbar flygelneigung – excenterdrubben gör det möjligt att kompensera för terrängojämnheter och exakt justera grinden
- Maximal lyfningsvinkel för flygel: 10° (~20%) – perfekt för fordon som stiger och sjunker
- Gångjärn utrustade med smörjnipplar – enkel smörjning utan att behöva demontera gångjärnet
- Stöd med 4 monteringshål – säker och stabil fästning till stolpen
- Montering på stål- och betongstolpar – universell användning
Tekniska parametrar
- Version: vänster
- Märke: Comunello
- Material: elektrolytiskt galvaniserat stål
- Avsett för: stolpe 40×40 mm
- Maximal flygellängd: 3 m
- Maximal flygelvikt: 120 kg
- Maximal lyfningsvinkel: 10° (~20%)
- Setets längd (L): 220 mm
- Setets vikt: 5 kg
- EAN: 8028390517481

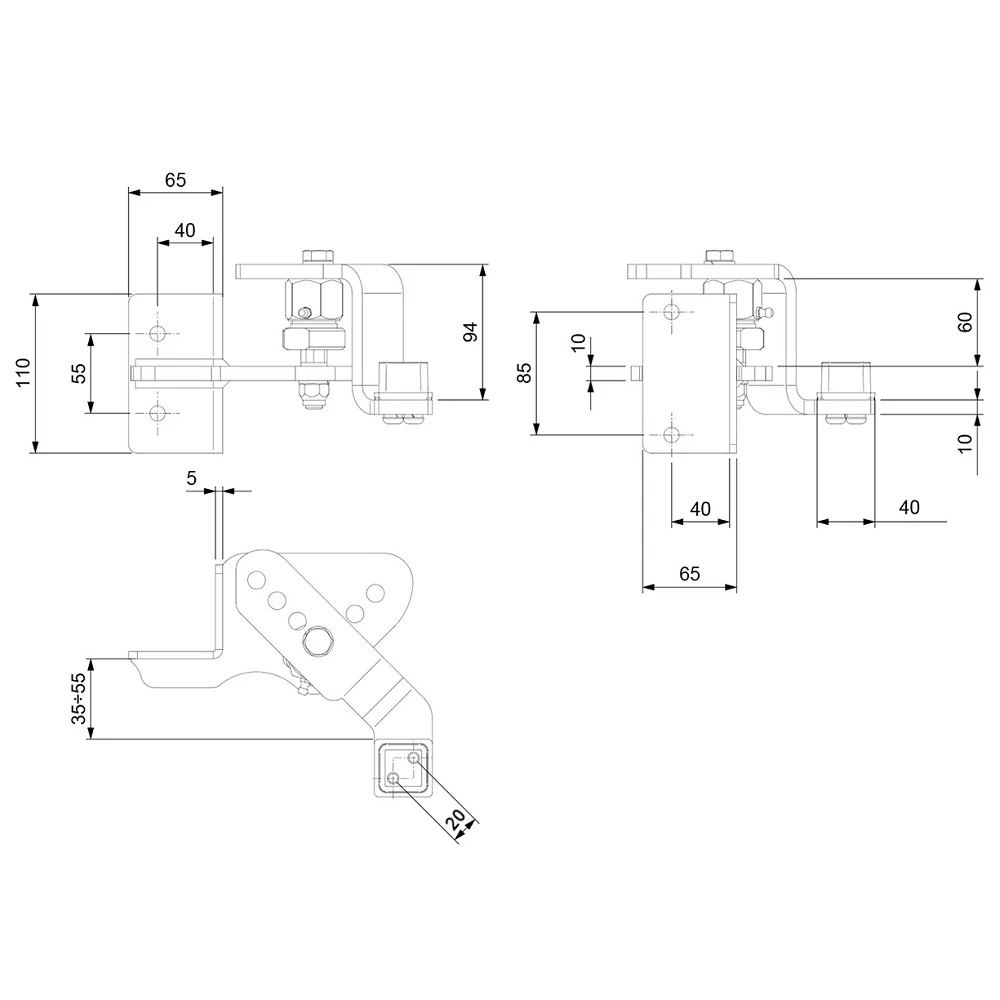

Gångjärnsmått (från teknisk ritning)
- Monteringsplåtens bredd: 65 mm
- Axelavstånd för monteringshål (horisontellt): 40 mm
- Monteringsplåtens höjd (övre gångjärn): 110 mm
- Monteringshålens avstånd vertikalt (övre gångjärn): 55 mm
- Rörligt elements höjd (övre gångjärn): 94 mm
- Monteringshålens avstånd vertikalt (nedre gångjärn): 85 mm
- Vertikalt avstånd mellan armarna (nedre gångjärn): 60 mm
- Bredden på fästelementet till grinden: 40 mm
- Monteringsplåtens tjocklek: 5 mm
- Justerbart avstånd för rotationsaxel från vägg: 35–55 mm
- Tappaxelns förskjutning: 20 mm
Setet är avsett för montering genom svetsning – stöden fästs direkt till stolpen och leden till grindflygels arm. Excenterj ustering möjliggör korrigering av flygelinställningen efter montering, vilket avsevärt förkortar installationstiden och eliminerar behovet av demontering vid mindre justeringar. Smörjnipplarna inbyggda i gångjärnen säkerställer underhållsfri drift – det räcker med periodisk smörjning utan att ta bort gångjärnen.
