Dromet expanderankare med ring PSRe M6x70 mm förzinkat för betong
produkt otillgänglig
lägg till i önskelista
0
Beskrivning
Dromet expanderankare med ring PSRe M6x70 mm förzinkat för betong
Ringankaret PSRe M6×70 från Dromet är ett pålitligt mekaniskt fästelement med ringkonstruktion, avsett för permanent infästning i osprucken betong, natursten med tät struktur samt helstensmurverk. Tack vare de kompakta måtten och en vikt på endast 15 g passar det perfekt för montering av lätta konstruktionselement — profiler, konsoler, fästen och installationstillbehör.
Ankaret har europeiskt tekniskt godkännande ETA 05/0242, CE-certifikat samt nationellt godkännande AT-15-7574/2008, vilket garanterar överensstämmelse med europeiska standarder och bekräftar godkännande för användning i byggnadsverk.
Användningsområde
Ankaret PSRe är avsett för infästning av profiler och metallkonstruktioner, gallerdurk, räcken, maskiner samt andra konstruktionselement och byggnadsutrustning. Underlaget måste bestå av osprucken betong, minst klass B20 (C16/20), natursten med tät struktur eller helstensmurverk.
Tekniska parametrar
- Tillverkare: Dromet
- Typ: ringankare (PSRe)
- Gänga: M6
- Total längd (L): 70 mm
- Borrdiameter (fi): 6 mm
- Förankringsdjup (F): 55 mm
- Tjocklek på infäst element (E): 12 mm
- Minsta håldjup (D): 100 mm
- Vikt: 0,015 kg
- Material: konstruktionsstål
- Korrosionsskydd: elektrolytisk förzinkning
- EAN: 5907518660977
- Säljenhet: styck

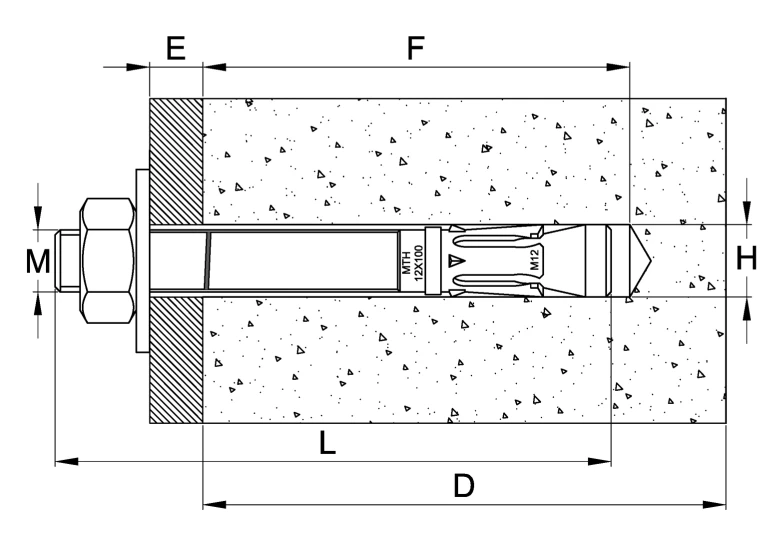

Monteringsschema och måttbeteckningar
Genomskärningsritningen visar korrekt montering av ankaret i betongunderlaget med beteckningar för de viktigaste parametrarna:
- M — gängdiameter
- L — ankarets totala längd
- D — minsta djup för monteringshål
- F — förankringsdjup i underlaget
- E — tjocklek på infäst element (utstickande del)
- H — hålets diameter i betongen
Monteringsanvisningar
- Monteringshålet ska borras vinkelrätt mot underlagets yta och rengöras noggrant
- Ankaret ska kunna föras in i hålet med lätta hammarslag
- Åtdragning av muttern ska endast utföras med momentnyckel
- Efter att ankaret expanderat måste brickan under muttern vara hårt tryckt mot det infästa elementet
- Parametrarna i det tekniska godkännandet AT-15-7574/2008 får inte överskridas
Certifikat och godkännanden
- Europeiskt tekniskt godkännande: ETA 05/0242
- Certifikat: CE
- Nationellt tekniskt godkännande: AT-15-7574/2008
