Dromet ringankare expander PSRe M16x170/48 förzinkad

Go to Product feedback

Ringankare expander PSRe M16x170/48 av märket Dromet, elektrolytiskt förzinkat. Gänga M16, längd 170 mm, monteringsdjup 110 mm, tjocklek på det fastsatta elementet 48 mm, vikt 0,28 kg. Material: konstruktionsstål. För osprucken betong min. B20, natursten och heltegel. Har ETA 05/0

Go to full description
with VAT without VAT
Price 31,84 kr
incl. 25% VAT

Shipping costs are not included in the price.

st
Availability:
I lager
Shipping time: 8 Arbetsdagar

Produktegenskaper

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Gängtyp M16
  • Längd [mm] 170

Beskrivning

Dromet expanderande ringbult PSRe M16x170/48 förzinkad

Dromet ringbult PSRe M16x170 – produktvy med mutter och bricka
Dromet ringbult PSRe M16x170 – produktvy med mutter och bricka

Expanderande ringbult PSRe M16x170/48 från Dromet är ett mekaniskt stålfästelement avsett för permanent montering av profiler, metallkonstruktioner, galler, räcken, maskiner och andra utrustningsdelar i betongunderlag. Tack vare ringkonstruktionen med mutter och bricka säkerställer den pålitlig lastöverföring i osprucken betong från klass min. B20 (C16/20), naturstenar med tät struktur samt heltegel.

Ankaret har Europeiskt Tekniskt Godkännande ETA 05/0242, CE-certifikat samt nationellt godkännande AT-15-7574/2008, vilket bekräftar dess överensstämmelse med säkerhetskraven och tillåter användning i kritiska konstruktionsförband. Korrosionsskyddet i form av elektrolytisk zink skyddar fästelementet mot korrosion under inomhusförhållanden och måttligt fuktiga miljöer.

Mått och tekniska parametrar

  • Beteckning: PSRe 16x170/48
  • Gänga: M16
  • Borrdiameter (fi): 16 mm
  • Total längd (L): 170 mm
  • Tjocklek på fästdetalj (E): 48 mm
  • Förankringsdjup (F): 110 mm
  • Håldjup (D): 168 mm
  • Material: konstruktionsstål, elektrolytisk förzinkning
  • Konstruktion: ringformad med mutter och bricka
  • Vikt: 0,28 kg
  • EAN: 5907518663800
  • Säljenhet: styck

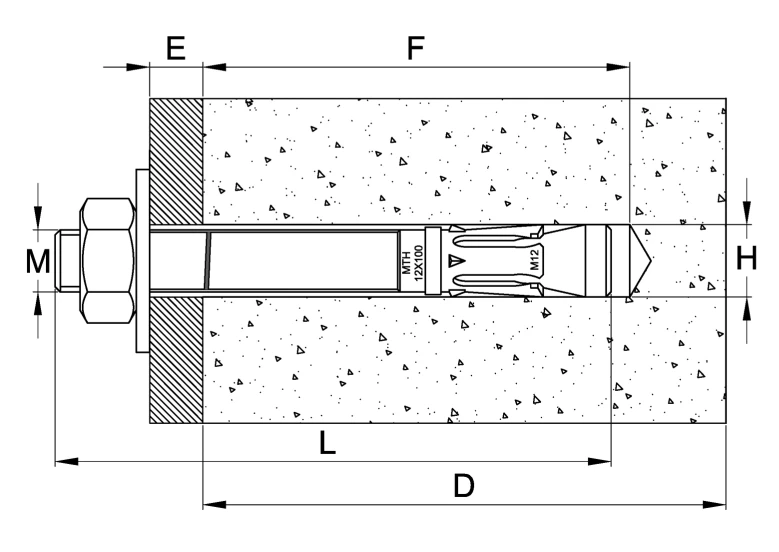

Monteringsschema för ringbult PSRe – tvärsnitt med måttbeteckningar M, L, F, E, D, H
Monteringsschema för ringbult PSRe – tvärsnitt med måttbeteckningar M, L, F, E, D, H

Monteringsschemat visar ett tvärsnitt av ankaret monterat i betongunderlaget. Beteckningarna i ritningen motsvarar de viktigaste monteringsmåtten: M – gängdiameter, L – ankarets totala längd, F – installationsdjup i underlaget, E – tjocklek på fästdetaljen (utstickande del), D – borrhålets djup, H – monteringshålets diameter.

Monteringsrekommendationer

  • Borra monteringshålet vinkelrätt mot underlagets yta och rengör det noggrant från damm
  • För in fästelementet i hålet med lätta hammarslag
  • Utför monteringen med hjälp av en momentnyckel — detta garanterar korrekt åtdragningsmoment
  • Efter att ankaret har expanderat ska brickan under muttern vara hårt tryckt mot fästdetaljen
  • Parametrarna i det tekniska godkännandet AT-15-7574/2008 får inte överskridas

Användning i solcellsinstallationer: Ringbulten PSRe M16 fungerar utmärkt för montering av stödkonstruktioner för PV-paneler på betongfundament, fötter och sulor. Gängan M16 säkerställer hög bärförmåga i förbandet, vilket är nödvändigt vid vindlaster som verkar på markbaserade installationer och på platta tak.
