Dromet ringexpanderankare PSRe M8x130/60 stål, förzinkat
produkt otillgänglig
lägg till i önskelista
0
Beskrivning
Dromet ringexpanderankare PSRe M8x130/60 stål, förzinkat
Ringexpanderankare PSRe 8x130/60 från Dromet är en beprövad lösning för hållbar fastsättning av monteringsprofiler, metallkonstruktioner, gallerdurkar, räcken, maskiner och andra utrustningsdelar. Ankaret är konstruerat för underlag av osprucken betong min. B20, natursten med tät struktur samt massivt tegel — typiska underlag som förekommer på solcells-, industri- och infrastrukturbyggen.
Den ringformade konstruktionen med mutter och bricka säkerställer säker expansion i monteringshålet och hög bärförmåga. Ankaret är tillverkat av konstruktionsstål med korrosionsskydd i form av elektrolytisk förzinkning, vilket garanterar motståndskraft mot korrosion i inomhusmiljöer och måttligt fuktiga förhållanden.
Certifikat och godkännanden
Ankaret har europeiskt tekniskt godkännande ETA 05/0242 samt CE-certifiering, och omfattas även av det nationella godkännandet AT-15-7574/2008. Detta gör det möjligt att använda ankaret i krävande konstruktionsinfästningar där dokumenterad bärförmåga och överensstämmelse med normer krävs.
Tekniska parametrar
- Tillverkare: Dromet
- Typ: PSRe ringexpanderankare
- Gänga: M8
- Total längd (L): 130 mm
- Borrdiameter (fi): 8 mm
- Tjocklek på det fastsatta elementet (E): 60 mm
- Förankringsdjup (F): 65 mm
- Håldjup (D): 100 mm
- Material: konstruktionsstål
- Korrosionsskydd: elektrolytisk förzinkning
- Vikt: 0,046 kg
- EAN: 5907518696792
- Försäljningsenhet: styck

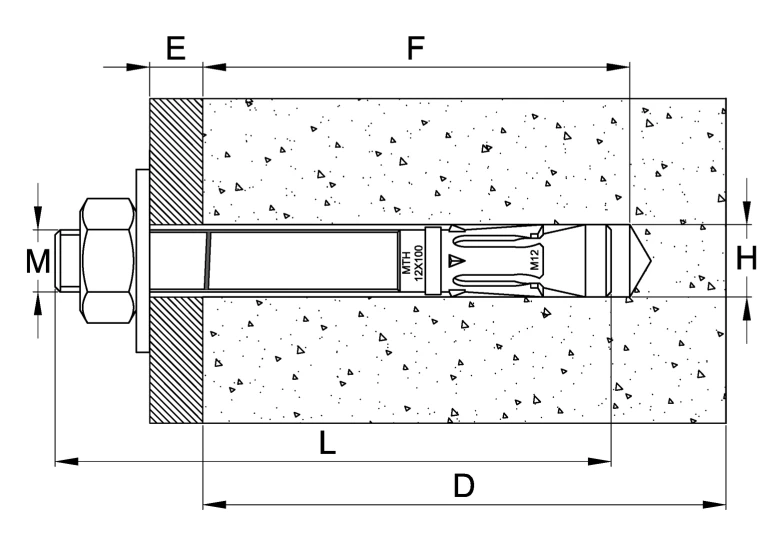

Monteringsschema och måttbeteckningar
Genomskärningsritningen illustrerar korrekt placering av ankaret i betongunderlaget. Viktiga monteringsmått som anges i schemat:
- M — ankarets gängdiameter
- E — tjocklek på det fastsatta elementet (avstånd från underlagets yta till muttern)
- F — förankringsdjup i underlaget
- L — ankarets totala längd
- D — minsta djup på det borrade hålet
- H — diameter på det borrade hålet
Monteringsrekommendationer
- Monteringshålet ska borras vinkelrätt mot underlagets yta och rengöras noggrant från damm
- För in ankaret i hålet med lätta hammarslag
- Åtdragning ska utföras med en momentnyckel — överskrid inte det vridmoment som anges i godkännandet
- Efter att ankaret har expanderat måste brickan under muttern vara hårt åtdragen mot det fastsatta elementet
- Monterings- och bärförmågeparametrar enligt det tekniska godkännandet AT-15-7574/2008 — dessa får inte överskridas
Användning i solcellsinstallationer
PSRe M8-ankaret används gärna av installationsteam för förankring av PV-stödkonstruktioner i bjälklag, väggar och betonggrunder. Tack vare ETA- och CE-certifieringen utgör det en pålitlig infästning som uppfyller projektkraven och underlättar tekniska besiktningar av installationen.
