Dromet ringexpansionsankare PSRe M20×170/23 förzinkat för betong
produkt otillgänglig
lägg till i önskelista
0
Beskrivning
Dromet ringexpansionsankare PSRe M20×170/23 förzinkat för betong
Ringankare PSRe 20×170/23 från Dromet är ett hållbart expansionsförband med ringkonstruktion, avsett för permanent fastsättning av monteringsprofiler, metallkonstruktioner, galler, räcken, maskiner samt andra byggnadselement och utrustning. Tack vare gängan M20 och den totala längden 170 mm ger det hög bärförmåga i krävande tillämpningar — inklusive montering av tunga stödkonstruktioner för solcellsinstallationer.
Ankaret är avsett för montering i underlag av osprucken betong min. klass B20, natursten med tät struktur samt massiv tegel. Det har Europeiskt tekniskt godkännande ETA 05/0242, CE-certifikat samt nationellt tekniskt godkännande AT-15-7574/2008, vilket bekräftar att de högsta säkerhets- och bärkraftsstandarderna uppfylls.
Tekniska parametrar
- Konstruktionstyp: ring, med mutter och bricka
- Gänga: M20
- Total längd (L): 170 mm
- Förankringsdjup (F): 135 mm
- Tjocklek på fäst element (E): 23 mm
- Hålets djup (D): 206 mm
- Borrdiameter: ø20 mm
- Material: konstruktionsstål
- Korrosionsskydd: elektrolytisk förzinkning
- Vikt: 0,43 kg
- EAN: 5902706889949
- Tillverkare: Dromet

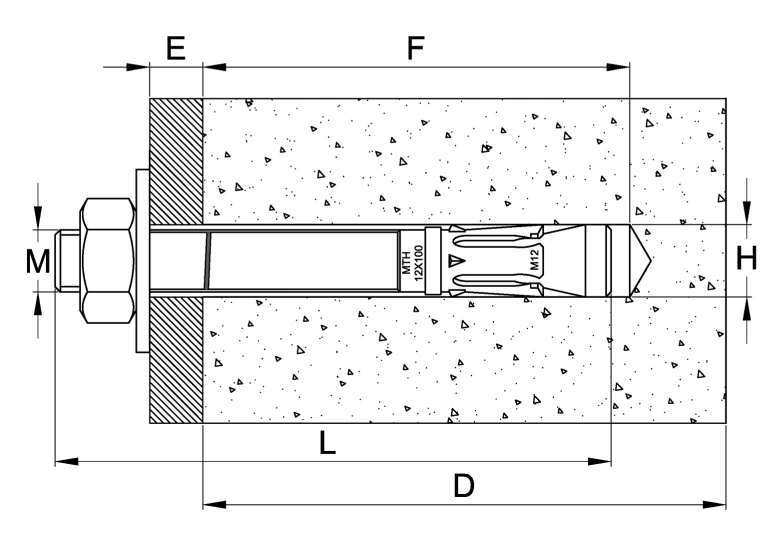

Beteckningar på snittritningen:
- M — ankarets gängdiameter
- E — tjocklek på fäst element (utstickande del)
- F — förankringsdjup i underlaget
- L — ankarets totala längd
- D — monteringshålets djup
- H — hålets diameter i underlaget
Monteringsrekommendationer
- Monteringshålet ska borras vinkelrätt mot underlagets yta och rengöras noggrant från damm
- Förbandet ska kunna föras in med lätta hammarslag
- Monteringen ska utföras med momentnyckel
- Efter att förbandet har expanderat ska brickan under muttern vara hårt tryckt mot det fästa elementet
- Parametrarna i det tekniska godkännandet AT-15-7574/2008 får inte överskridas
Certifikat och godkännanden
- Europeiskt tekniskt godkännande: ETA 05/0242
- Certifikat: CE
- Nationellt tekniskt godkännande: AT-15-7574/2008
Ringankaret PSRe från Dromet är ett testat och certifierat expansionsförband som ger professionella installationsteam säker och hållbar fastsättning i betong- och stenunderlag. Komplett leverans med mutter och bricka gör det möjligt att påbörja monteringen direkt utan att behöva beställa ytterligare tillbehör.
