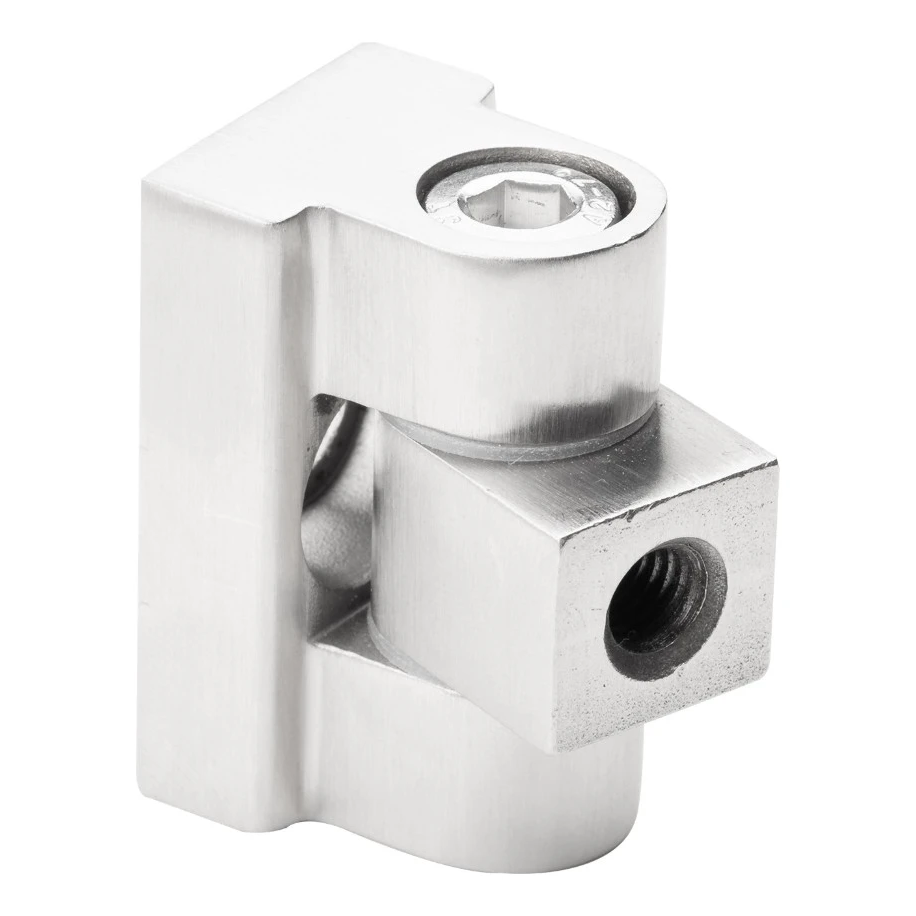

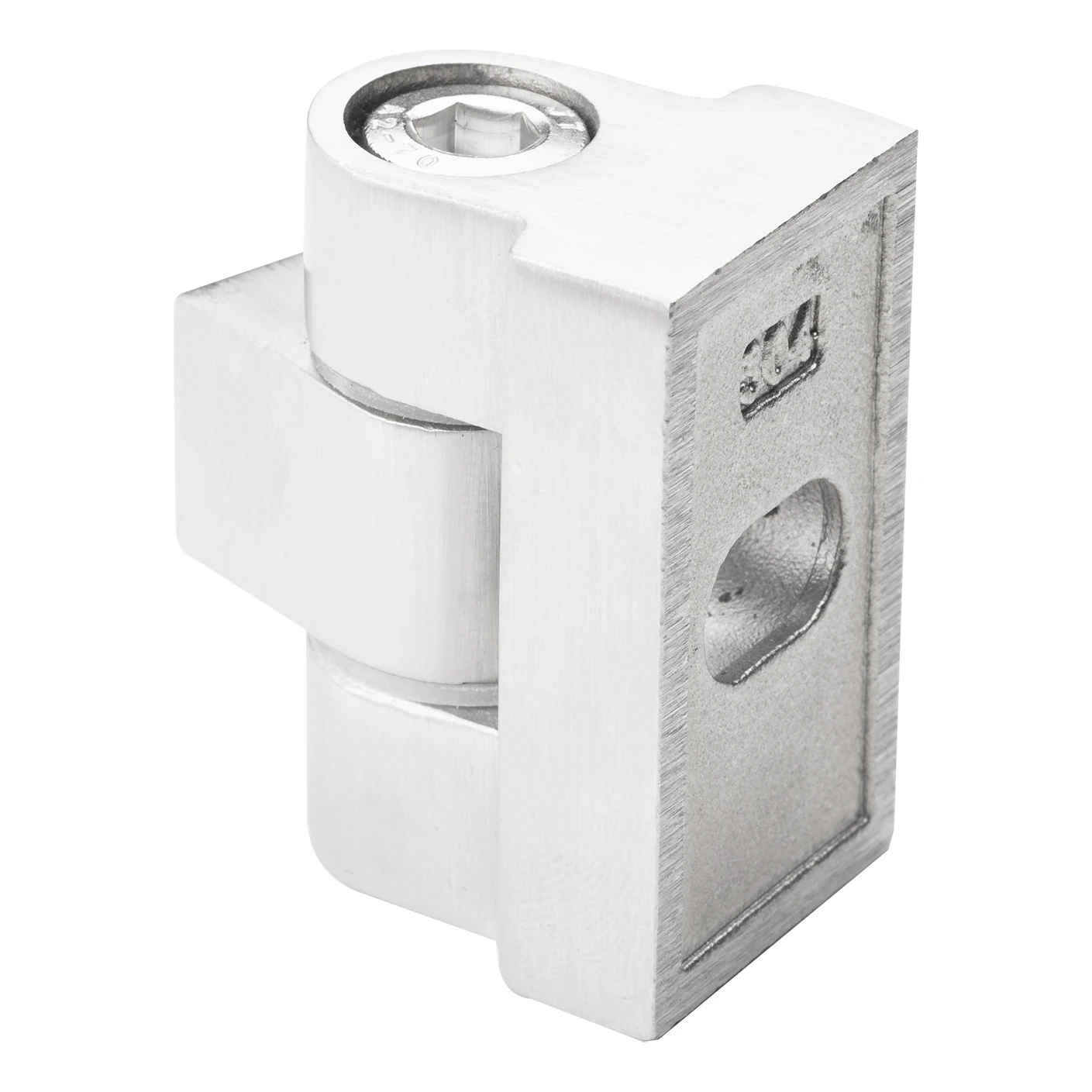

Gångjärn 180° för glasinfästning 45 x 45 x 26 mm plansystem AISI304, satinerad
produkt otillgänglig
lägg till i önskelista
Beskrivning
Gångjärn 180° för glasinfästning 45×45×26 mm AISI 304 satinerad
Gångjärn 180° för glasinfästning av rostfritt stål AISI 304 med satinerad yta — en komponent avsedd för professionell montering av glaskonstruktioner i plansystem. Möjliggör öppning av glas i full vinkel 180° (90° åt varje håll), vilket tillåter fri design av skiljeväggar, dörrar och glaskabiner utan begränsningar i öppningsvinkeln.
Hållbarhet och korrosionsbeständighet
Gångjärnets korpus är tillverkad av högkvalitativt rostfritt stål AISI 304, vilket garanterar långvarig korrosionsbeständighet — även i miljöer med förhöjd luftfuktighet, såsom badrum, pooler eller duschkabiner. Den satinerade ytbehandlingen döljer effektivt fingeravtryck och smuts, vilket behåller det estetiska utseendet med minimal underhåll. På de tekniska ritningarna anges ytjämnheten Ra 1,6 samt Ra 3,2 — vilket bekräftar precisionsbearbetning av komponenterna.
Montering genom skruvning — plansystem
Gångjärnet monteras på plana ytor genom skruvning med M8-gänga. Denna metod säkerställer hög anslutningsstyrka, enkel installation och eventuell demontering — utan behov av specialverktyg. Det längsgående hålet i korpusen möjliggör justering av glaspanelens position inom 9 mm, vilket underlättar precis inställning av glaspanelen under monteringen.
Kompatibilitet med glas
Gångjärnet är anpassat för montering av glaspaneler med tjocklek från 6 mm till 10,76 mm, vilket inkluderar både härdat glas i ett lager och populärt laminerat glas (VSG). Tack vare detta fungerar en gångjärnsmodell i olika konfigurationer — installatören behöver inte lagra separata varianter för olika glastjocklekar.
Mått och tekniska data
- Korpusmått (L × H × bredd): 45 × 45 × 26 mm
- Total sammansättningsdjup med koppling: 36 mm
- Korpusdjup: 29,5 mm
- Öppningsvinkel: 180° (90° åt varje håll)
- Fästgänga: M8
- Längd på gängad del av koppling: 15 mm
- Diameter genomgående hål koppling: ø 8,2 mm
- Diameter hål för axel: ø 8,5 mm
- Diameter försänkning: ø 13,5 mm
- Längsgående hål (justering): 9 mm
- Mått roterande koppling: 24,5 × 18 × 15 mm
- Fasningar: 2×C0,5 samt C1
- Material: rostfritt stål AISI 304
- Ytbehandling: satinerad
- Glastjocklek: från 6 mm till 10,76 mm
- Monteringstyp: plansystem (för plana ytor)
- Vikt: 0,16 kg

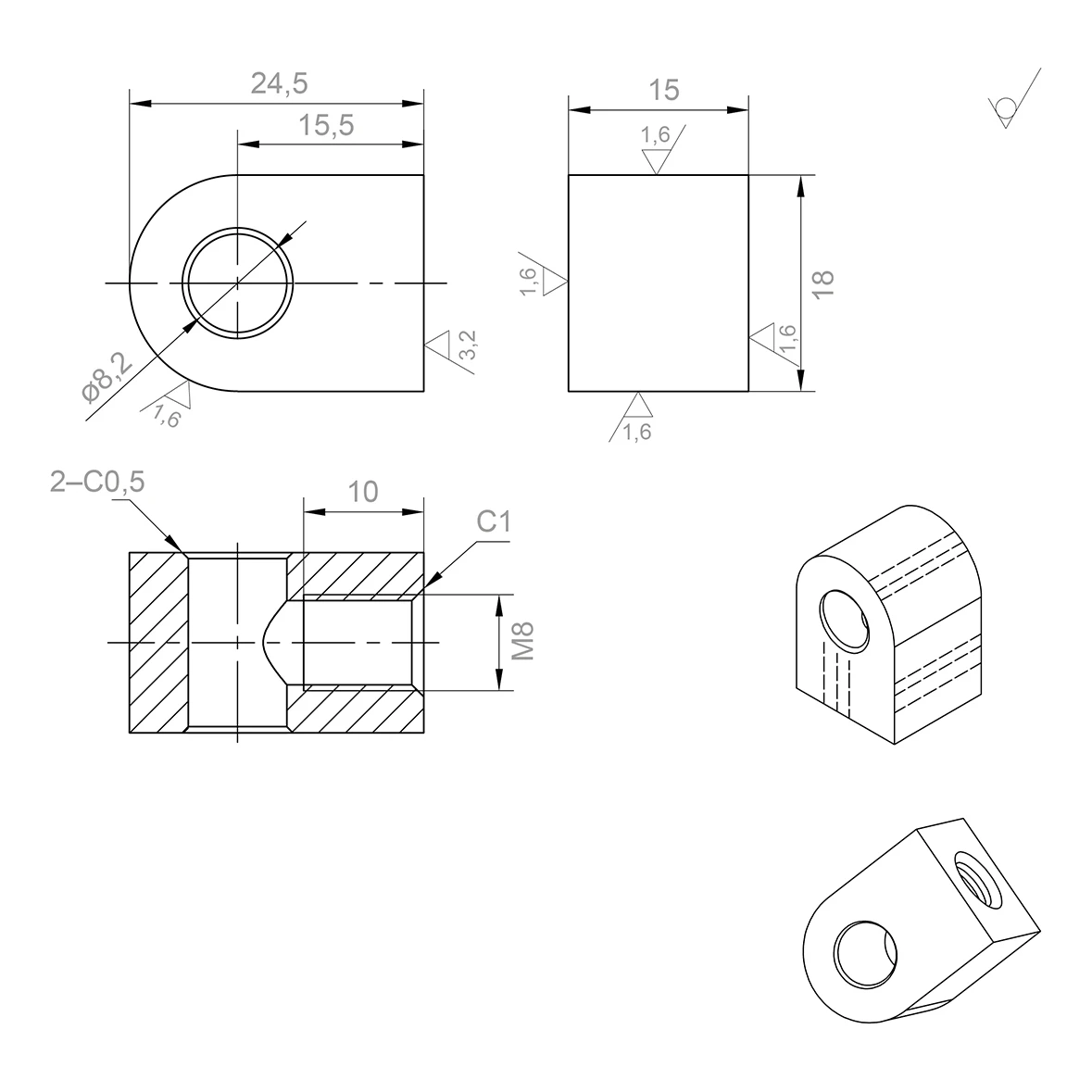

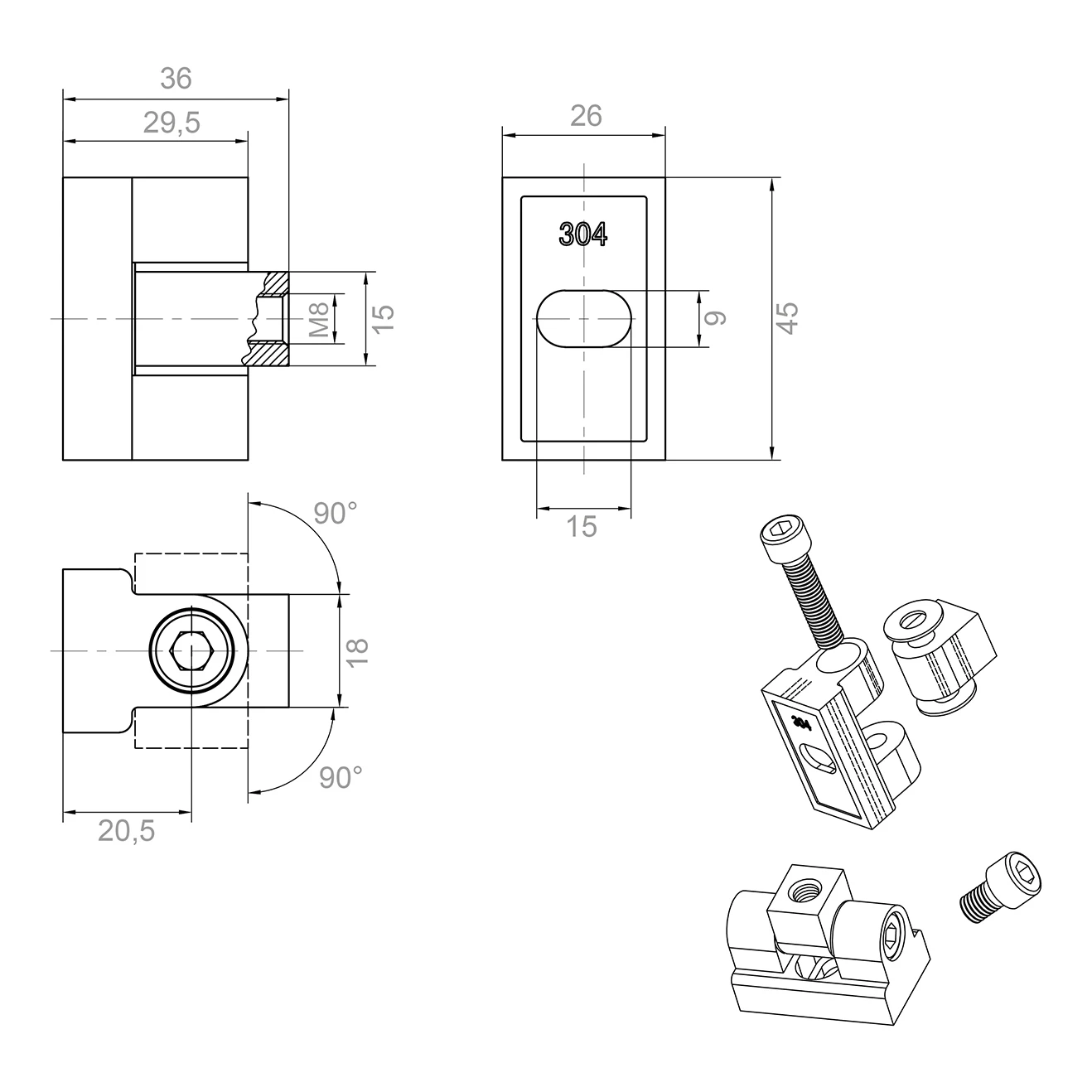

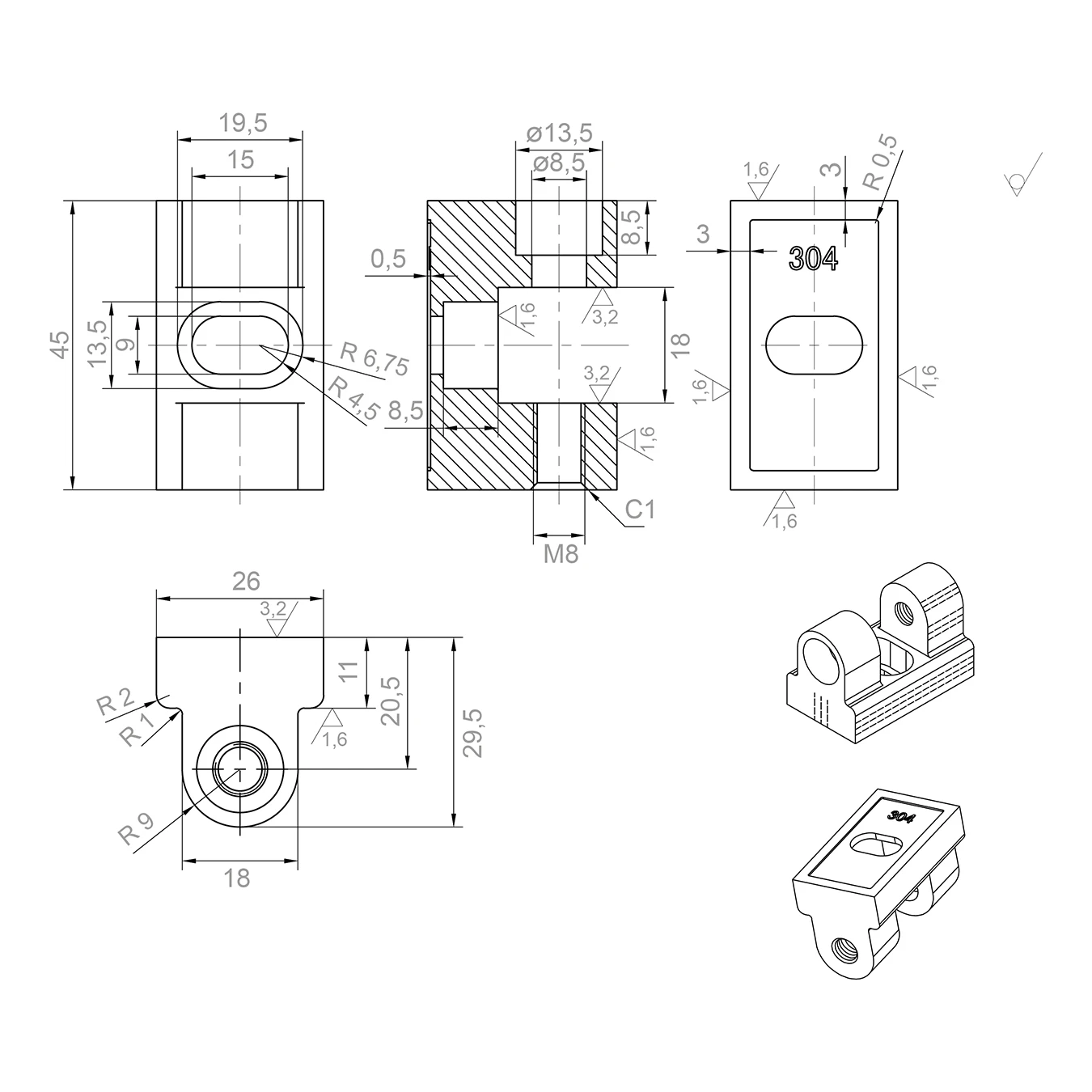

Måttritningar av komponenter
Tekniska data
| Material | AISI 304 |
| Ytbehandling | Satin |
| Monteringssystem | Plant |
