Glashållare 6–10,76 mm fyrkantig 90° pin 53x45x26 mm AISI 304 satin
produkt otillgänglig
lägg till i önskelista
Beskrivning
Hörnglasfäste 90° kvadratiskt 53×45 mm – stål AISI 304, satinerat
Hörnglasfäste 90° med måtten 53 × 45 × 26 mm är en professionell lösning för att sammanfoga två glasskivor i rät vinkel i räcken och glaspartier. Tillverkat av rostfritt stål AISI 304 med satinerad finish ger det flerårig korrosionsbeständighet och ett estetiskt, modernt utseende. Fästet är kompatibelt med härdat och laminerat glas med en tjocklek på 6 till 10,76 mm, vilket täcker de vanligast förekommande konfigurationerna inom byggbranschen.

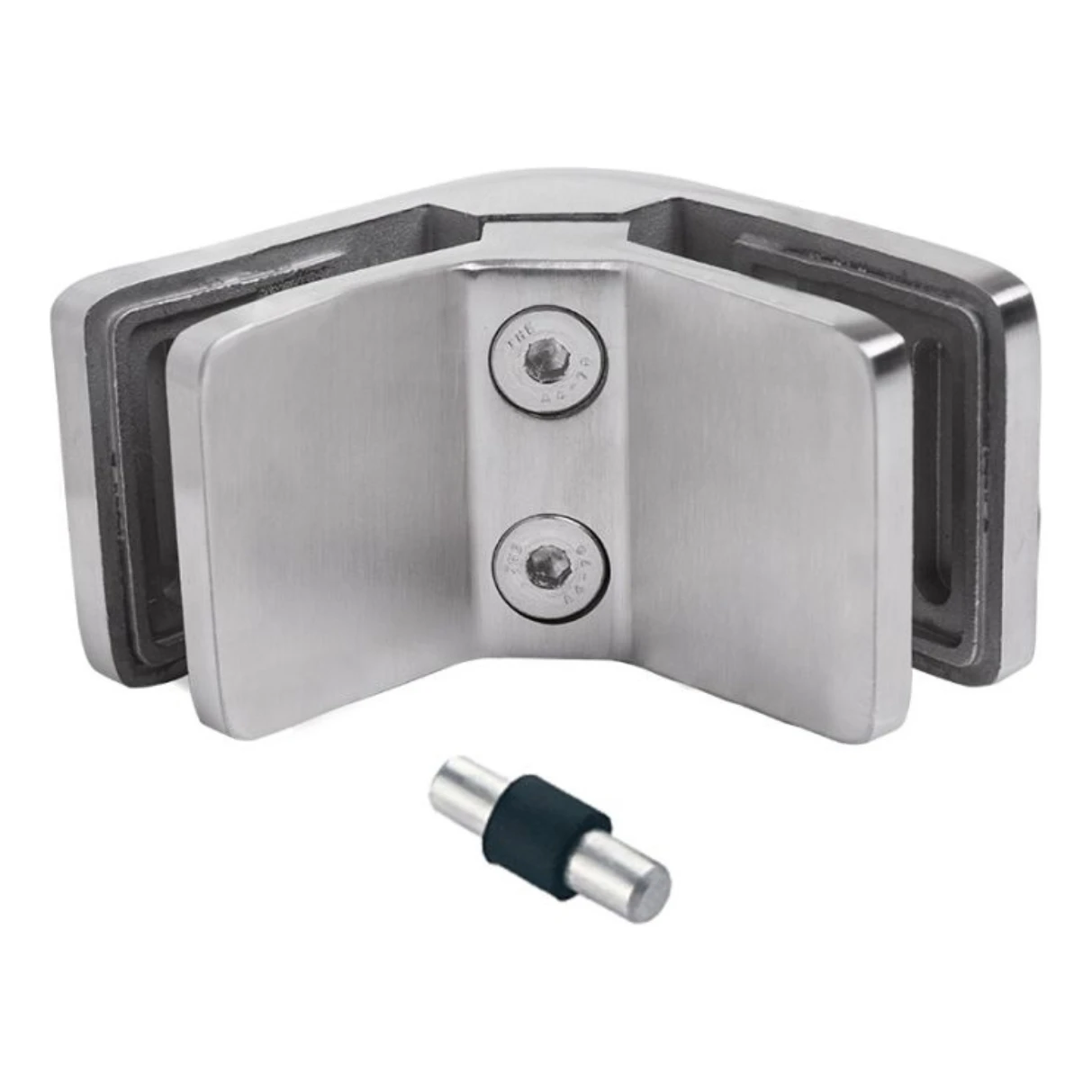

I paketet med fästet ingår ett säkerhetsstift med gummiskydd, som stabiliserar glasskivans position och förhindrar att den glider ut. Fästets konstruktion bygger på två halvor som spänns samman med insexskruvar 2×M6, vilket möjliggör exakt justering av åtdragningen utan att hela elementet behöver demonteras.
Teknisk specifikation
- Typ: hörnglasfäste 90° (glas–glas)
- Yttermått: 53 × 45 mm
- Bredd (djup): 26 mm
- Material: rostfritt stål AISI 304
- Finish: satinerad
- Glastjocklek: 6–10,76 mm (härdat eller laminerat)
- Infästning: 2 × M6 – insexskruvar
- Säkerhetsstift: ingår i paketet
- Vikt: 0,46 kg
- EAN: 5903313207898
Konstruktionsfunktion och säkerhet

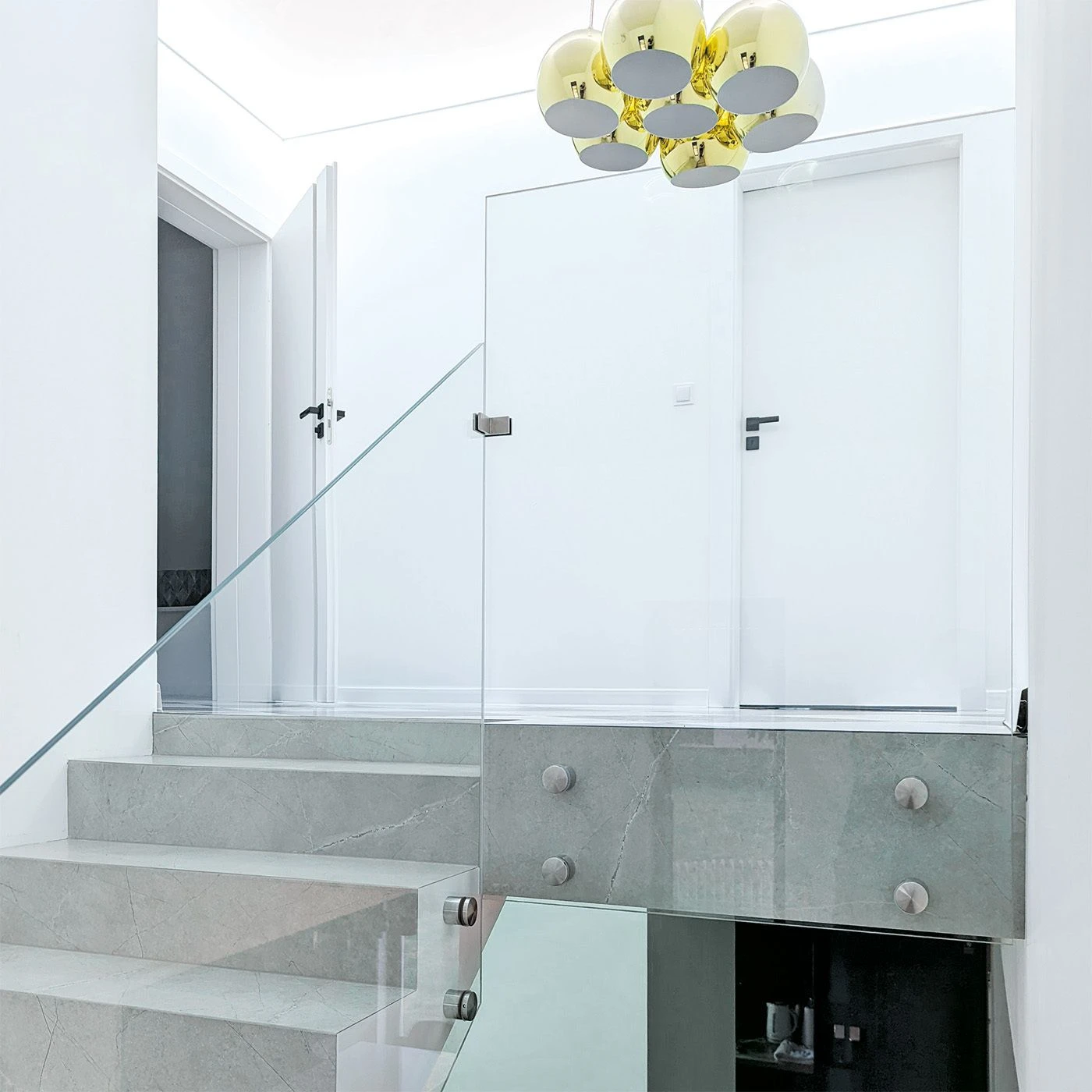

Hörnglasfästet är ett nyckelelement som påverkar stabiliteten och säkerheten hos glasräcket. Genom att sammanfoga två skivor i 90° förhindrar det effektivt att glaset glider, förstärker konstruktionen och minskar avsevärt risken för skador under användning. Monteringen av fästet eliminerar behovet av ytterligare ramar eller profiler — det möjliggör skapandet av minimalistiska, ramlösa räckeslösningar på balkonger, terrasser, trapphus och i offentliga byggnader.
Den satinerade finishen på rostfritt stål AISI 304 ger inte bara skydd mot korrosion, utan också ett elegant utseende. Tack vare den neutrala färgsättningen och den subtila glansen passar fästet perfekt till moderna räcken i glas och rostfritt stål.
Detaljerade mått från tekniska ritningar

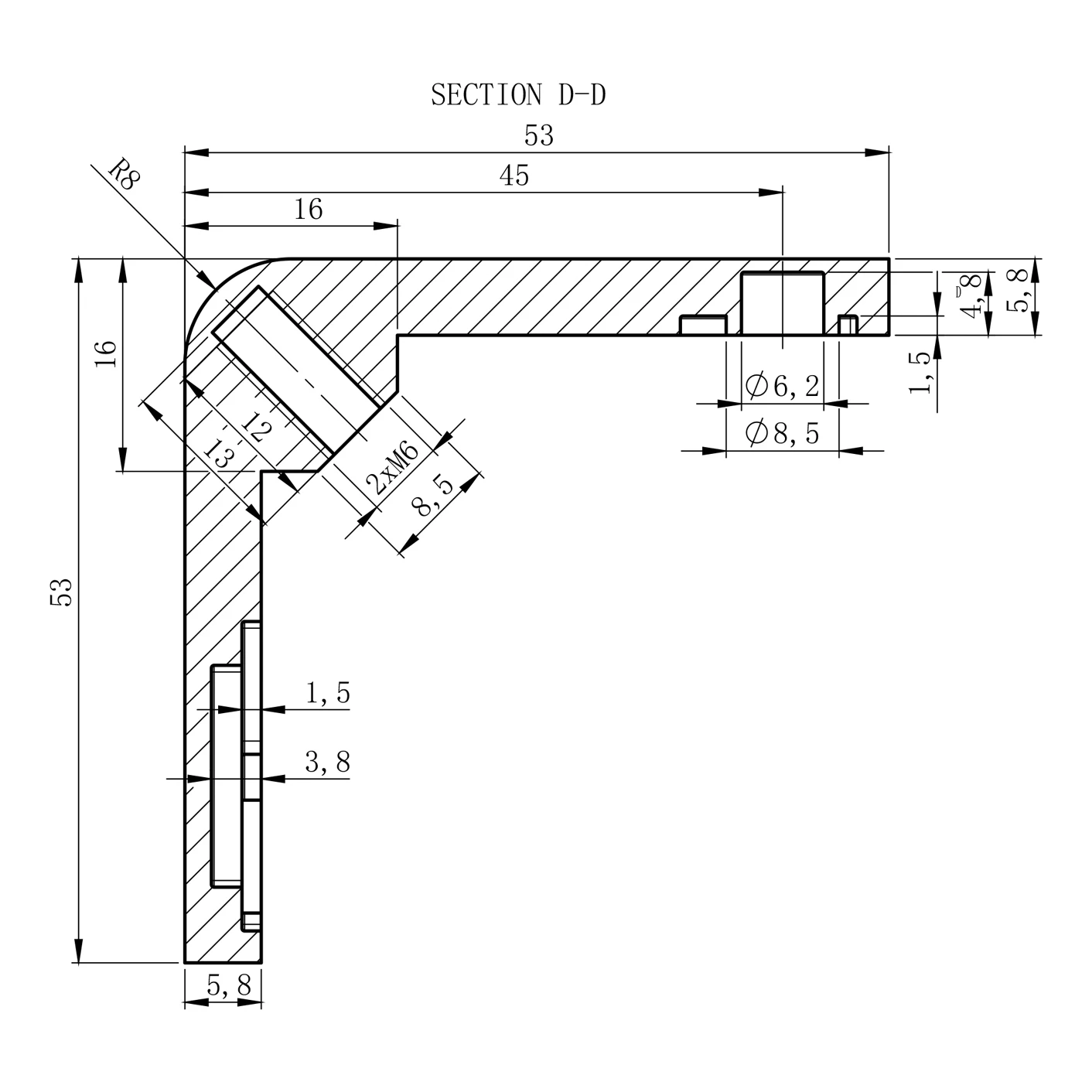

Fästets stomme (snitt D-D):
- Yttre armlängd: 53 mm
- Inre armlängd: 45 mm
- Armtjocklek: 5,8 mm
- Avrundningsradius yttre hörn: R8
- Diameter monteringshål: ⌀6,2 mm
- Diameter försänkning: ⌀8,5 mm
- Monteringsgängor: 2 × M6
- Gängdjup: 8,5 mm

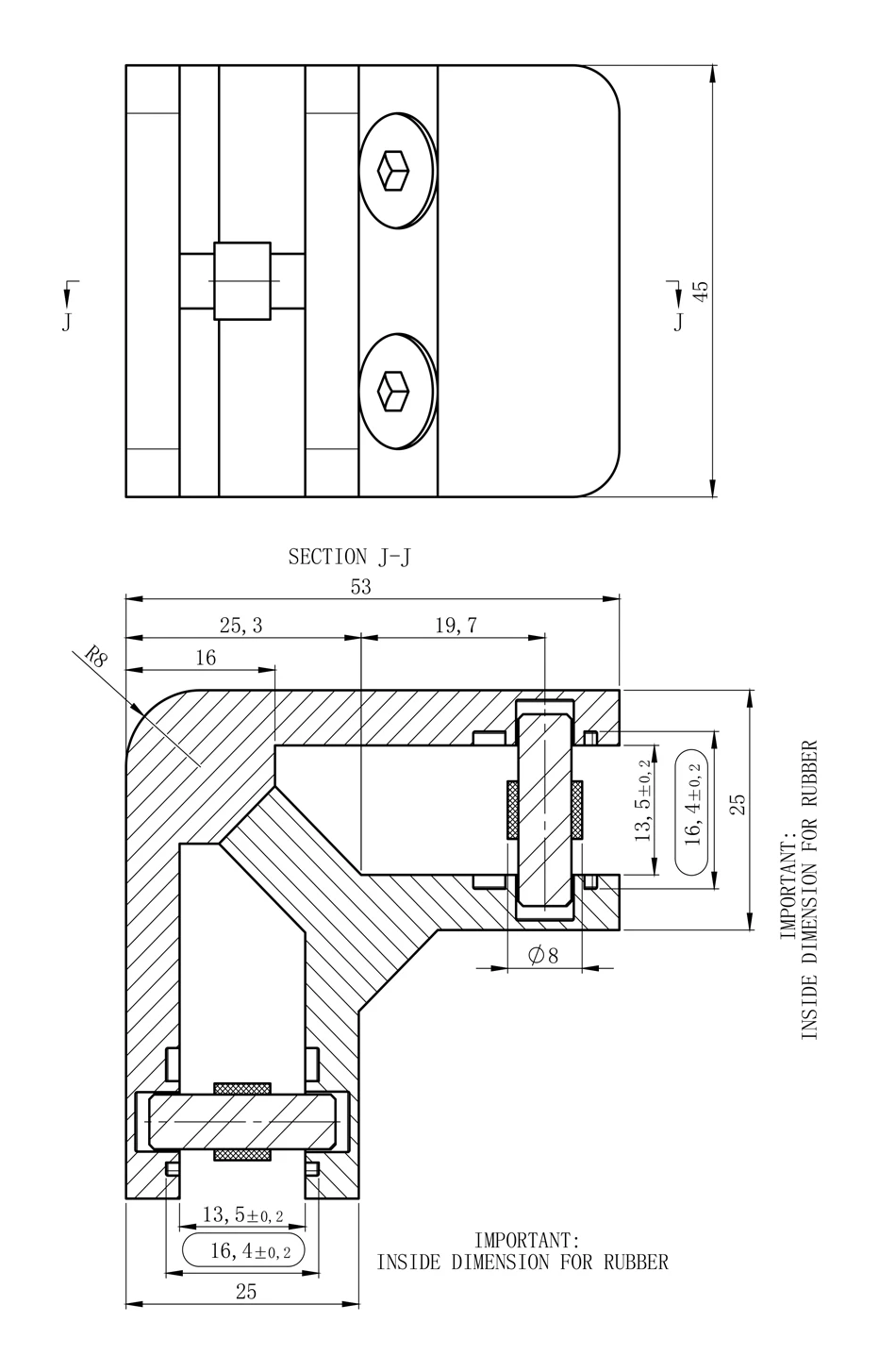

Glasspalt (snitt J-J):
- Inre spaltbredd (för tätning): 16,4 ±0,2 mm
- Spaltbredd mellan metallkäkarna: 13,5 ±0,2 mm
- Total tjocklek på käkenhet: 25 mm
- Diameter säkerhetsstift: ⌀8 mm

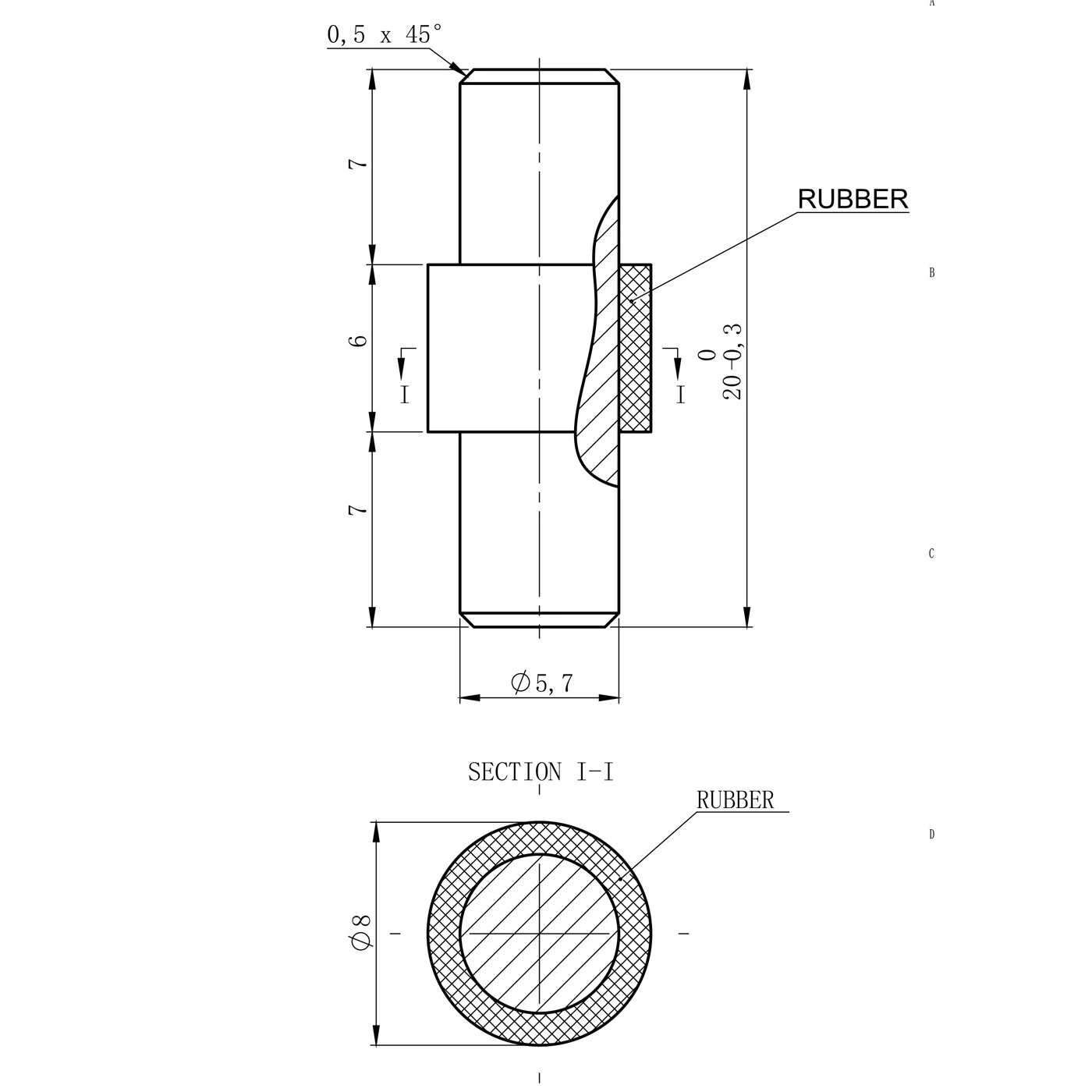

Säkerhetsstift:
- Total längd: 20 mm (tolerans: 0 / −0,3 mm)
- Diameter stift: ⌀5,7 mm
- Ytterdiameter gummi: ⌀8 mm
- Längdfördelning: topp 7 mm + mitten 6 mm (gummi) + botten 7 mm
- Fasning: 0,5 × 45°

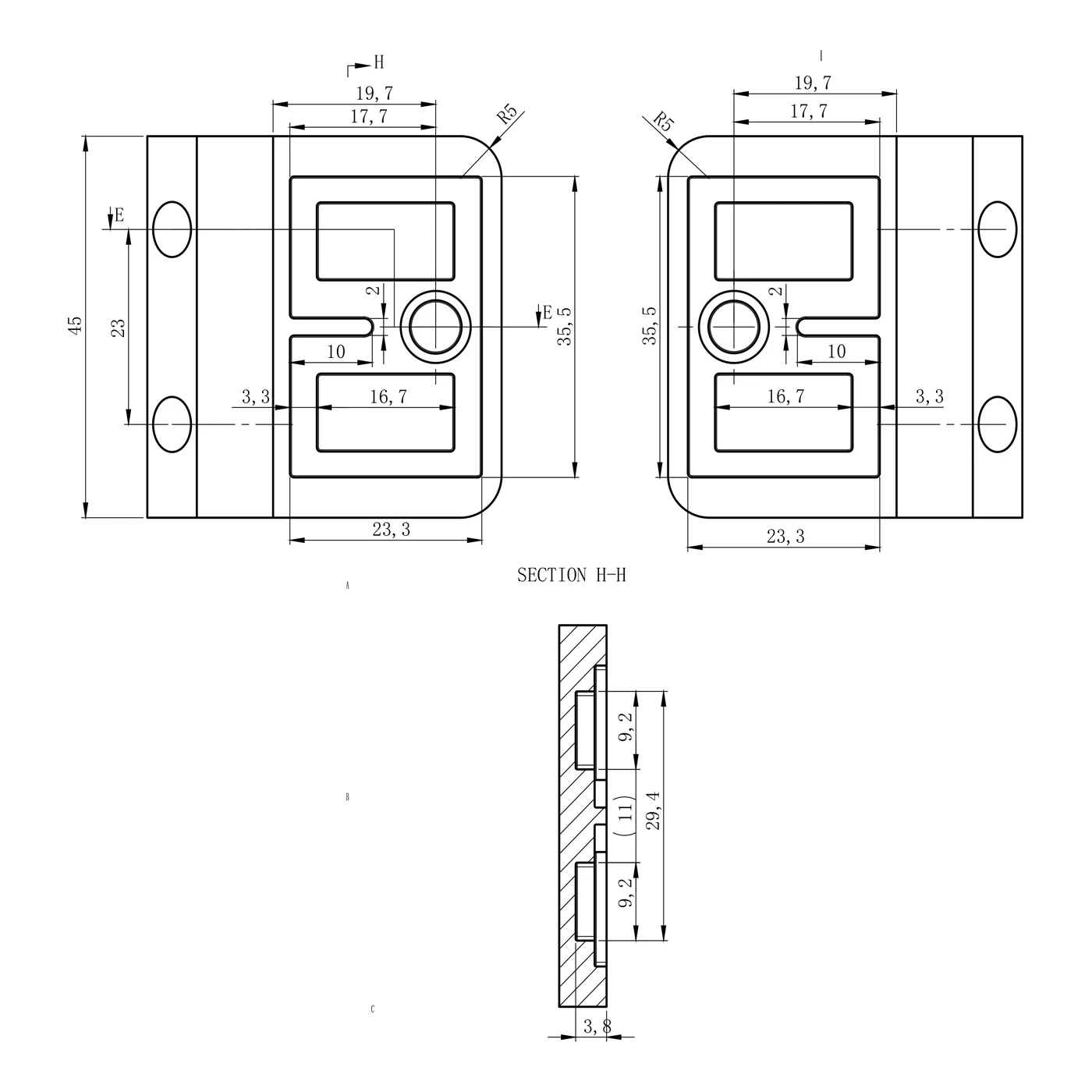

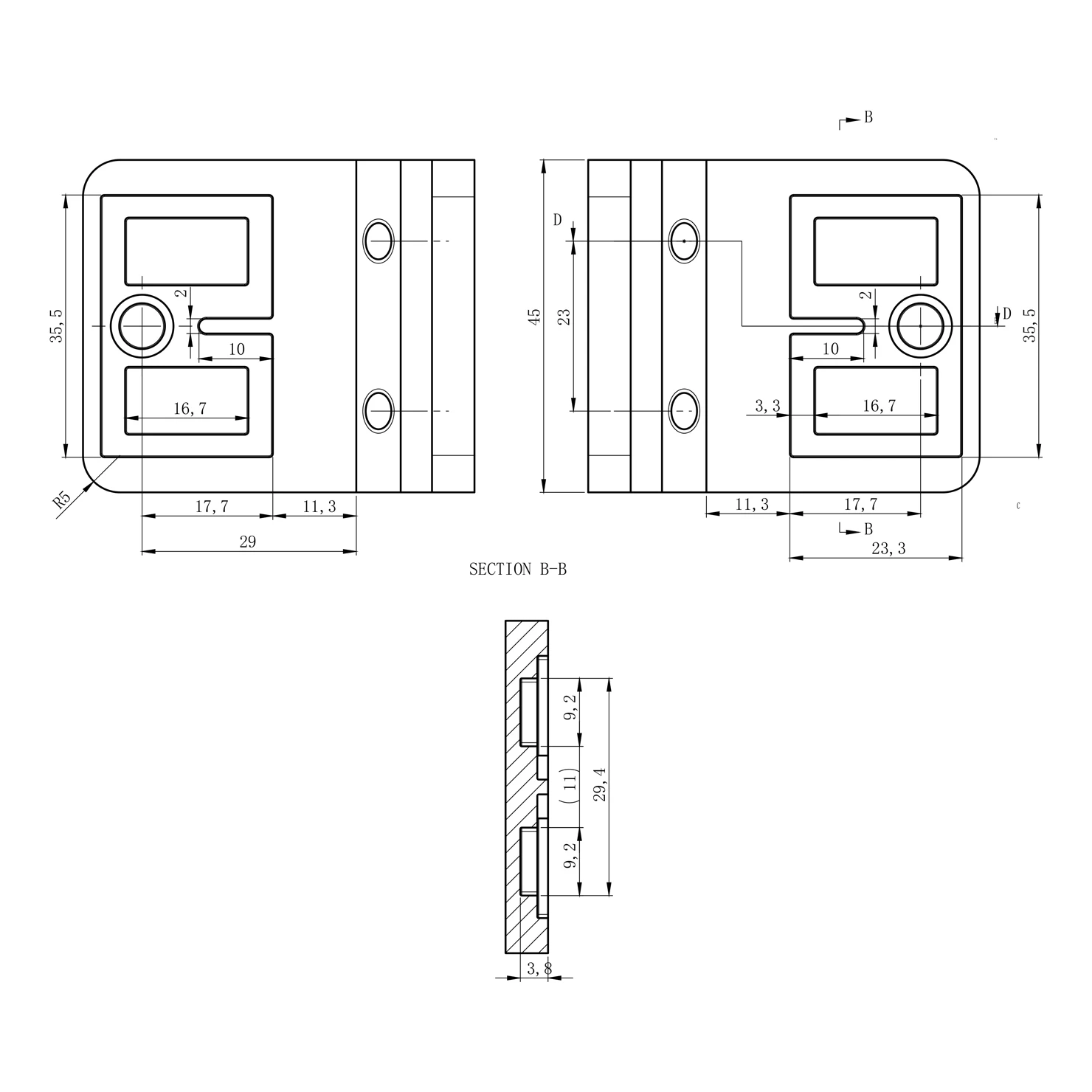

Urtag för gummitätningar (inre vyer):
- Bredd tätningsurtag: 17,7 mm
- Höjd urtag: 35,5 mm
- Bredd inre list: 16,7 mm
- Avrundningsradius urtag: R5
- Tjocklek fästhalva: 3,8 mm
- Centrumavstånd monteringshål: 23 mm
Kompatibilitet och montering
Fästet är avsett för glas med en tjocklek på 6 mm till 10,76 mm — både härdat och laminerat. Beroende på vald glasskivtjocklek ska lämpliga gummitätningar väljas, vilka säkerställer perfekt passform och effektiv fixering av glaset i fästet. För montering krävs 2 uppsättningar gummitätningar, tillgängliga som separata tillbehör.
- Insexskruvarna möjliggör justering av åtdragningen utan att fästet demonteras
- Gummitätningar väljs utifrån den specifika tjockleken på det monterade glaset
- Säkerhetsstiftet stabiliserar skivan och förhindrar att den glider ut

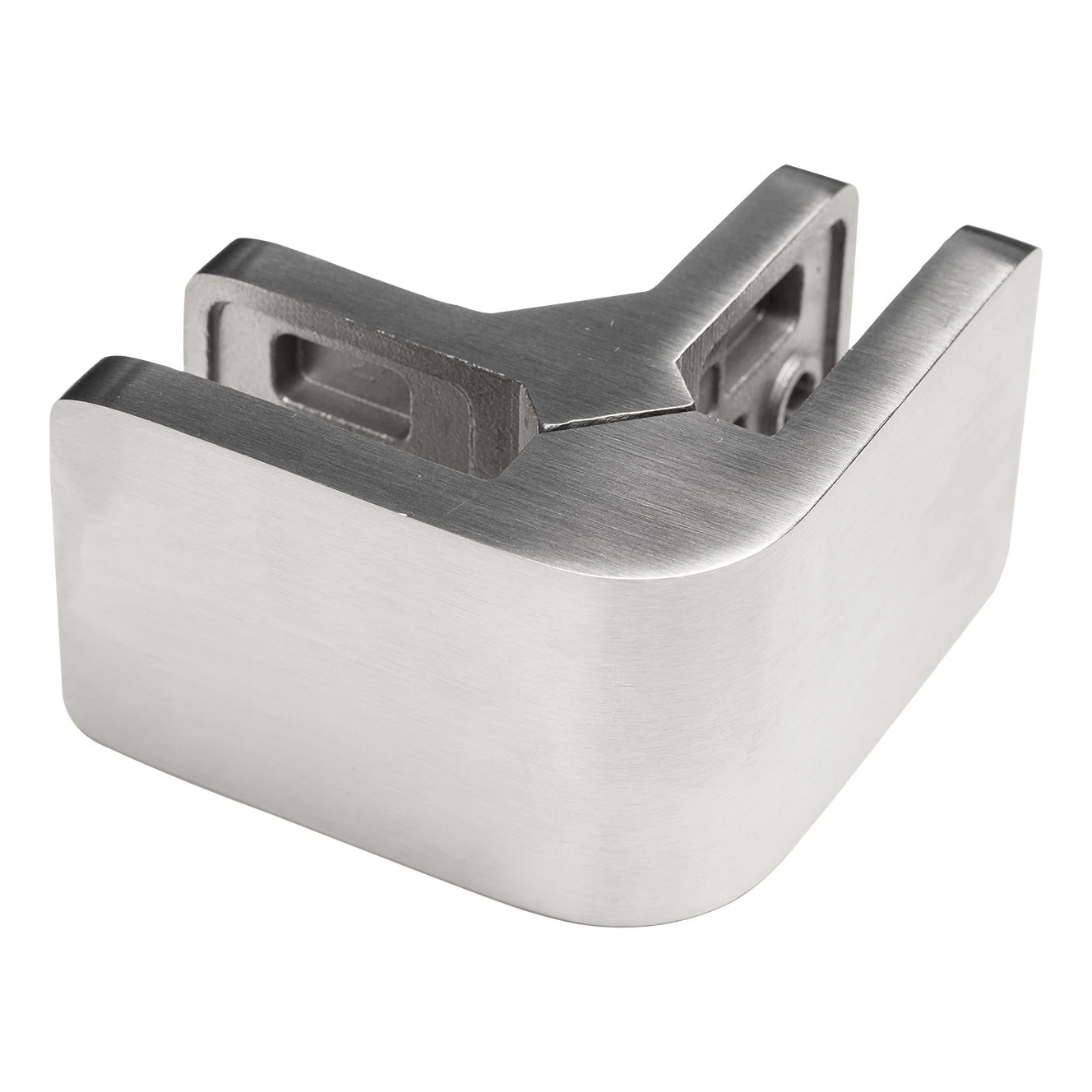

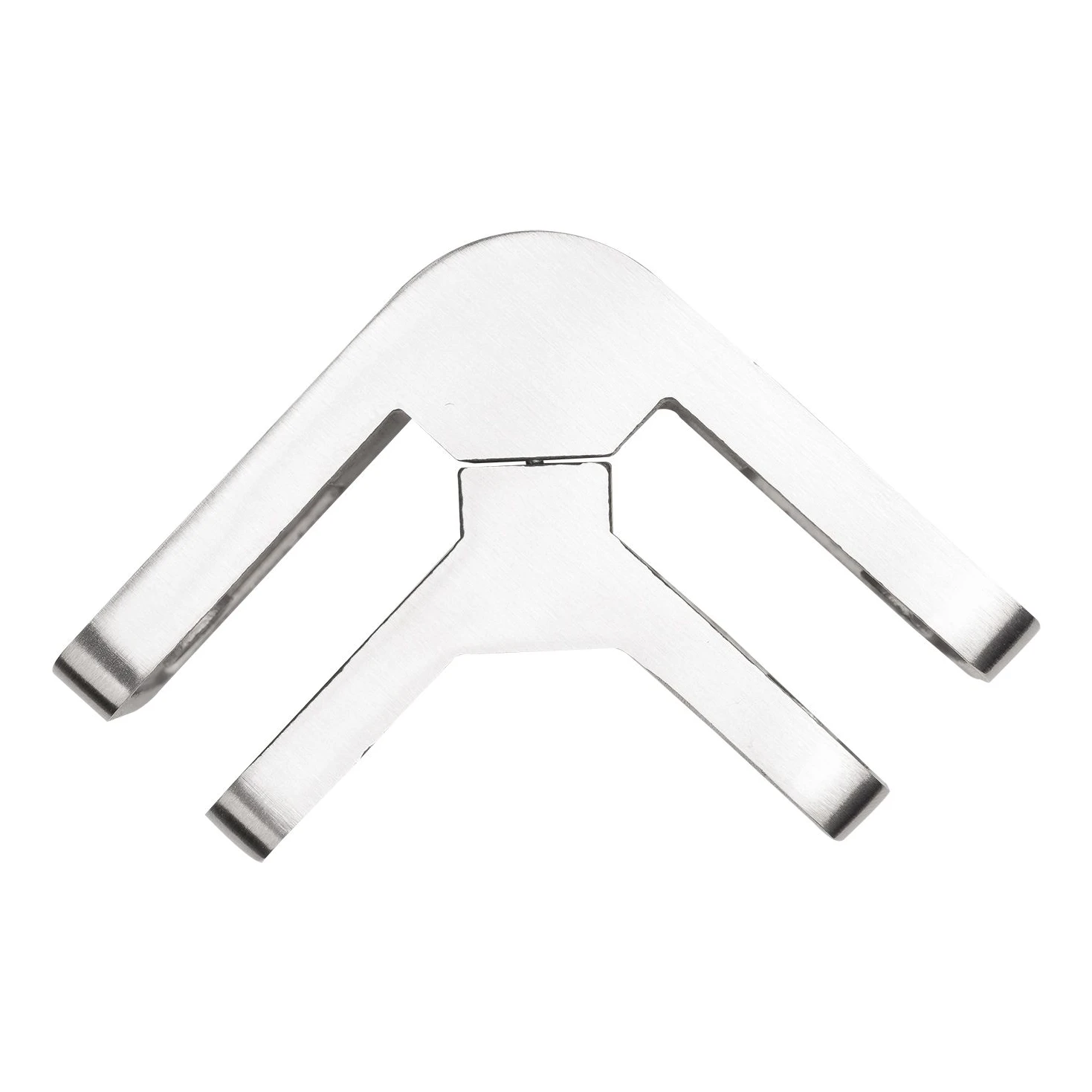

Produktvy
Tekniska data
| Material | AISI 304 |
| Ytbehandling | Satin |
| Monteringssystem | Plant |
| Glastjocklek [mm] | 6-10,76 |
