Glastaksystem M10 3-delad avdragare fi 10 mm glas 8-17,52 mm AISI 304 satin
produkt otillgänglig
lägg till i önskelista
Beskrivning
Glastaksystem M10 – 3-deligt monteringssystem AISI 304
Tredelt monteringssystem för glastakstak avsett för professionell montering av glastak över entréer till bostadshus och offentliga byggnader. Satsen möjliggör säker installation av glasskivor med tjocklek från 8 till 17,52 mm och är kompatibel med dragstag med gänga M10.

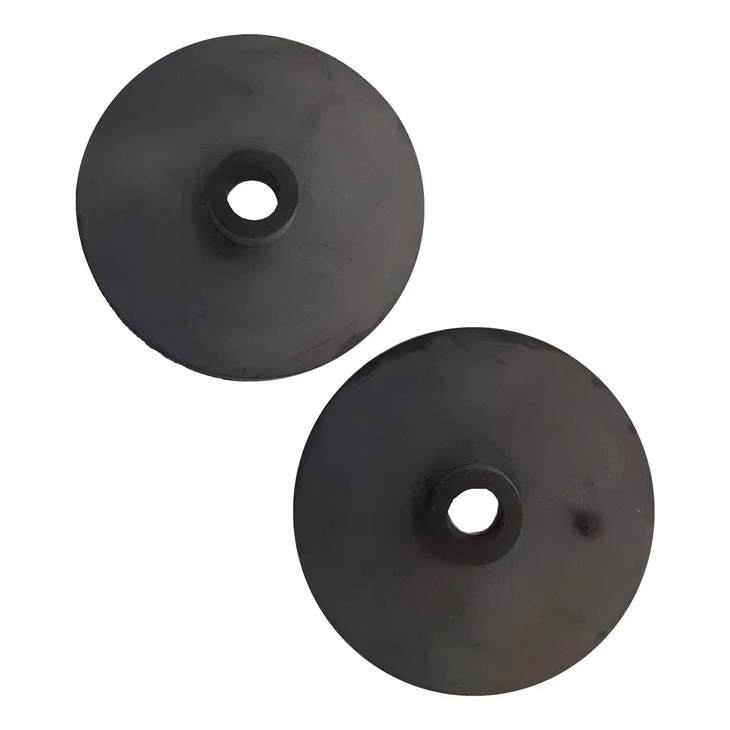

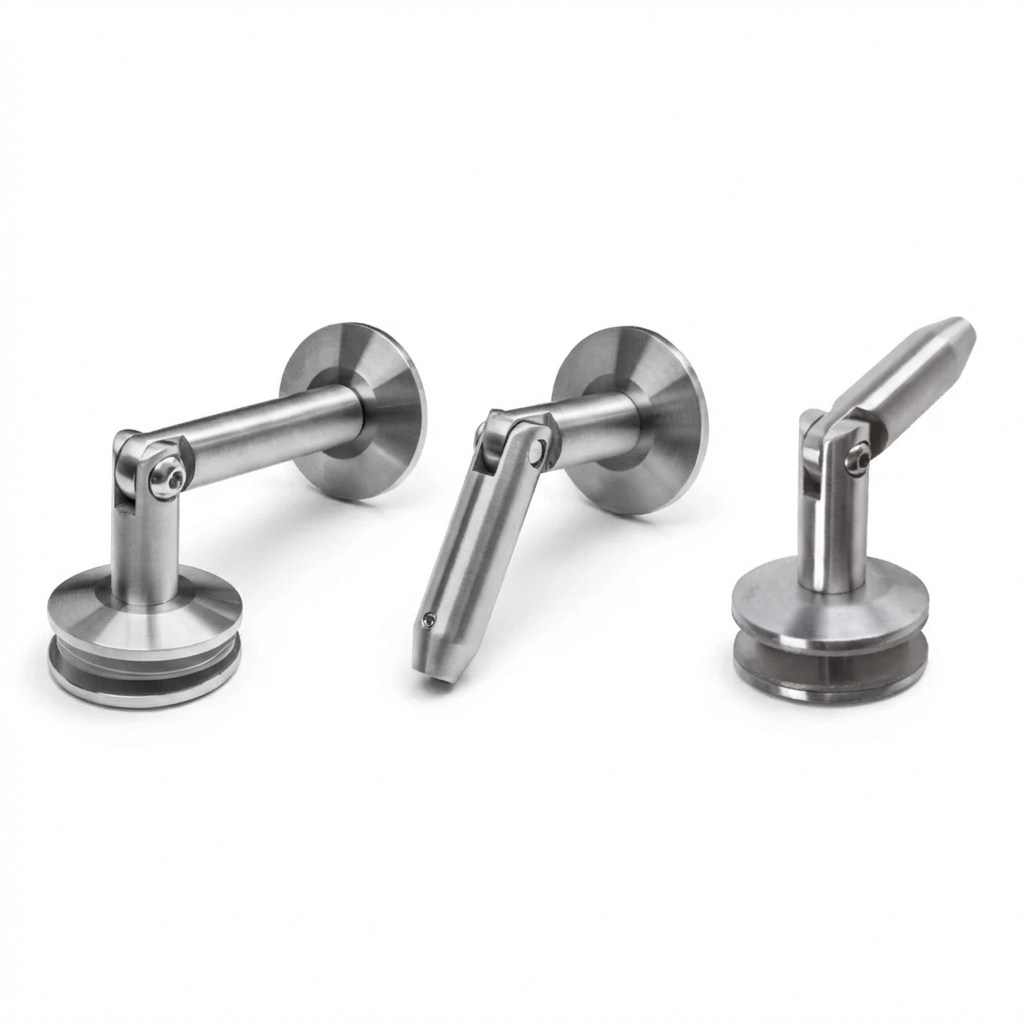

Systemet består av tre precisionstillverkade kopplingar i rostfritt stål AISI 304 med satinfinish, som säkerställer hållbarhet och ett estetiskt utseende i många år. Varje element har ett dolt monteringshål, vilket ger hela konstruktionen en elegant, minimalistisk karaktär. Glaset kommer inte i direkt kontakt med metallen – satsen inkluderar tryckkummipackningar som skyddar glasskivan och samtidigt stabiliserar den i rätt läge.

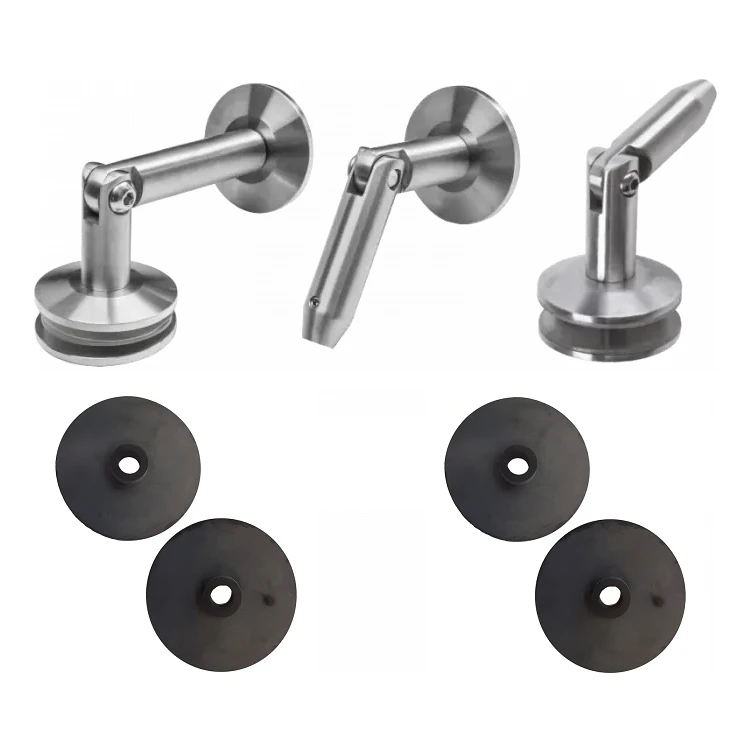

Satsens innehåll
- Koppling vägg–glas med komplett set tryckkummipackningar
- Koppling glas–dragstag med komplett set tryckkummipackningar
- Koppling dragstag–vägg
Satsen inkluderar inte glasskiva eller dragstag – dessa måste väljas separat. Dragstag med M10-gänga finns i tre längder: 1 m, 1,2 m och 1,5 m och är tillverkade av rostfritt stål.
Monteringsprincip

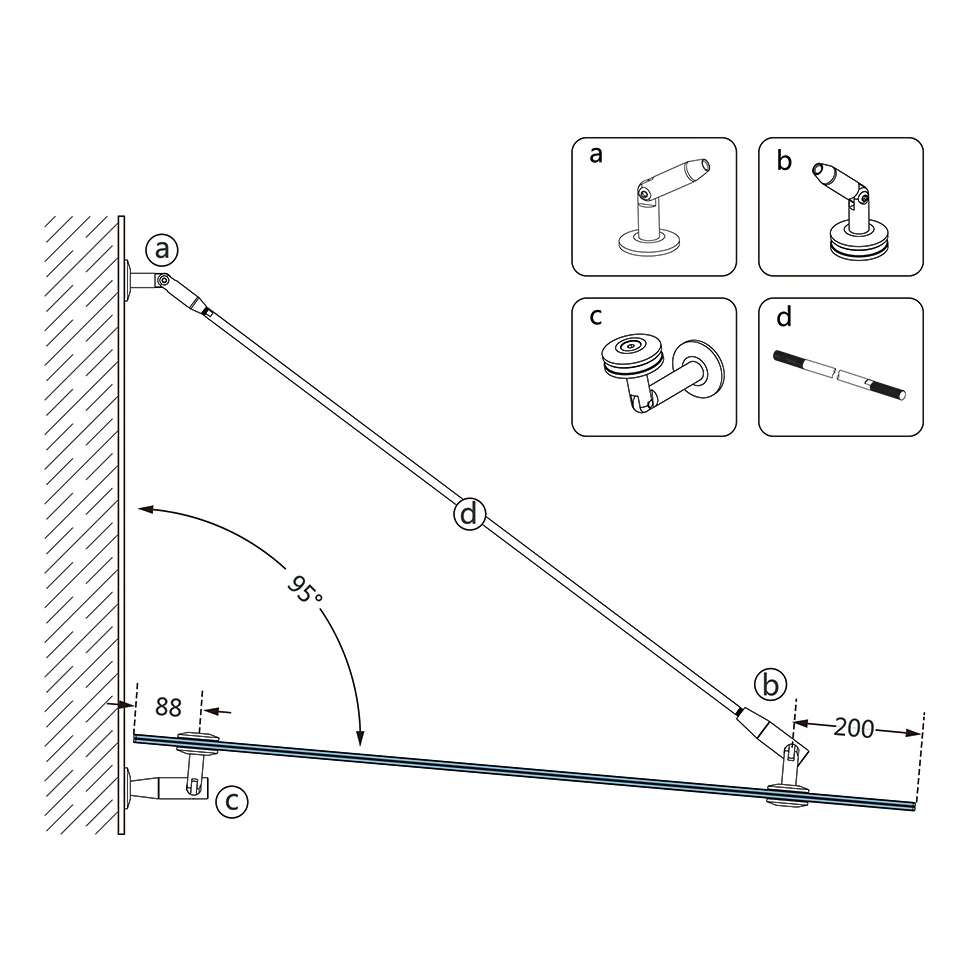

Dragstaget fästs i byggnadens fasad med hjälp av kopplingen dragstag–vägg (element a) och spänns sedan för att uppnå takets optimala position. Kopplingen vägg–glas (element c) håller glasskivans nedre kant på ett avstånd av 88 mm från fasaden, medan kopplingen glas–dragstag (element b) överför belastningarna till dragstaget. Vinkeljusteringsområdet för dragstaget är upp till 95°, vilket möjliggör anpassning av systemet till olika monteringsförhållanden.

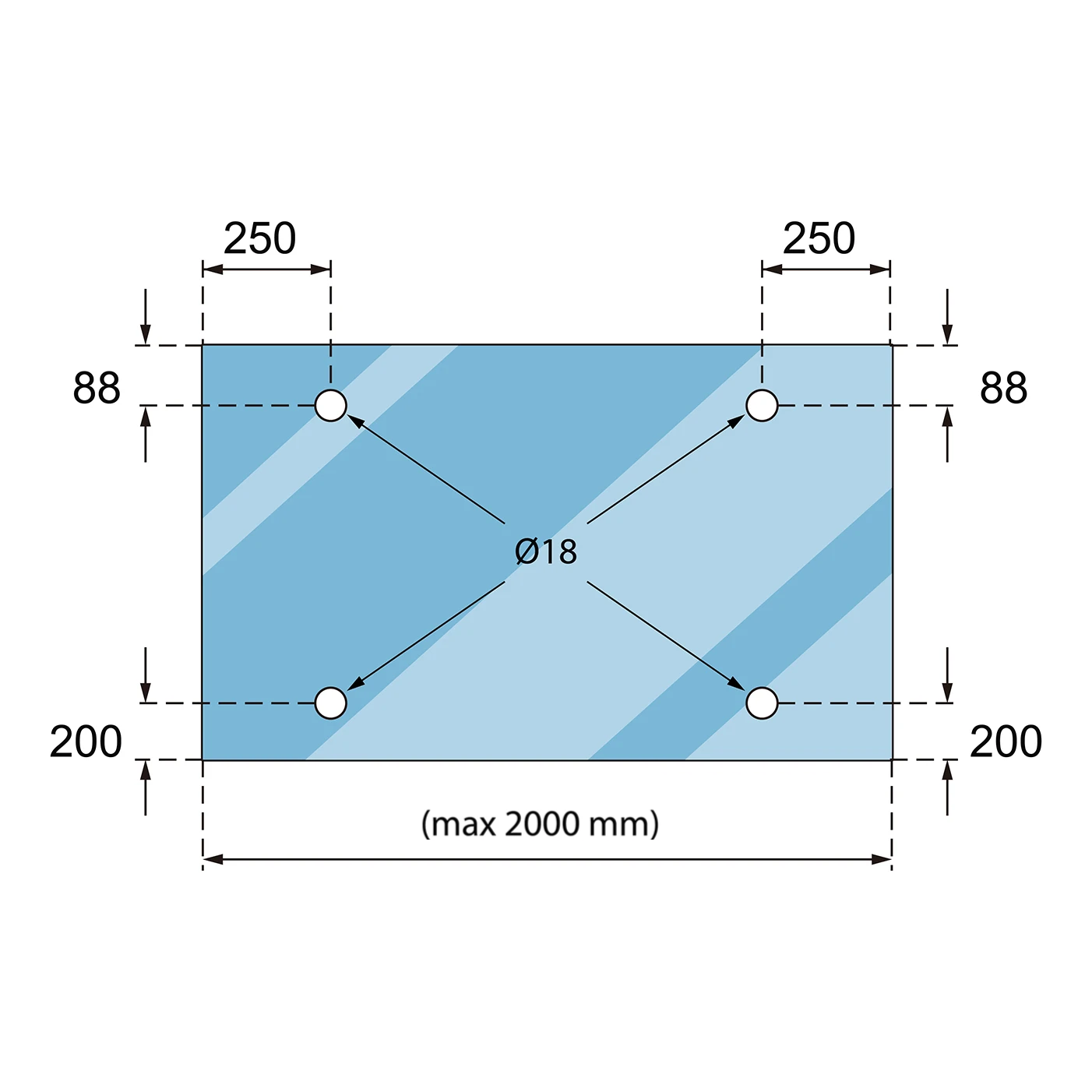

Placering av fästpunkter i glaset

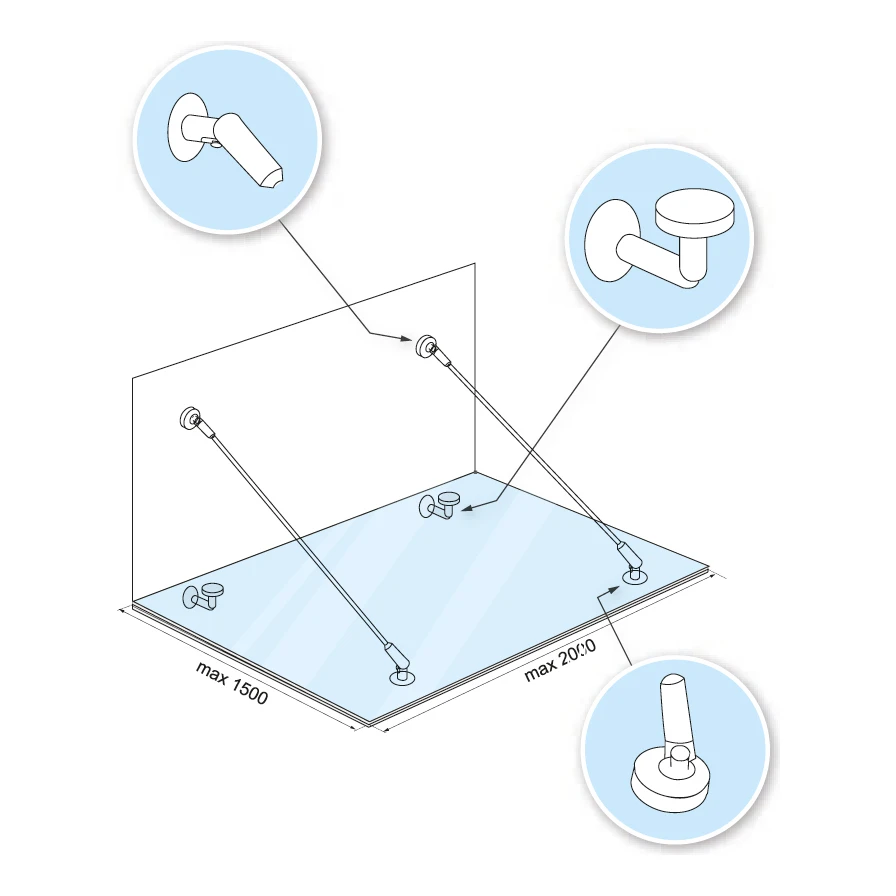

- Maximal glasbredd: 2000 mm
- Maximalt takdjup: 1500 mm
- Övre hål (kopplingar vägg–glas): 88 mm från överkant, 250 mm från sidokanter
- Nedre hål (kopplingar glas–dragstag): 200 mm från underkant, 250 mm från sidokanter
- Håldiameter i glaset: Ø18 mm

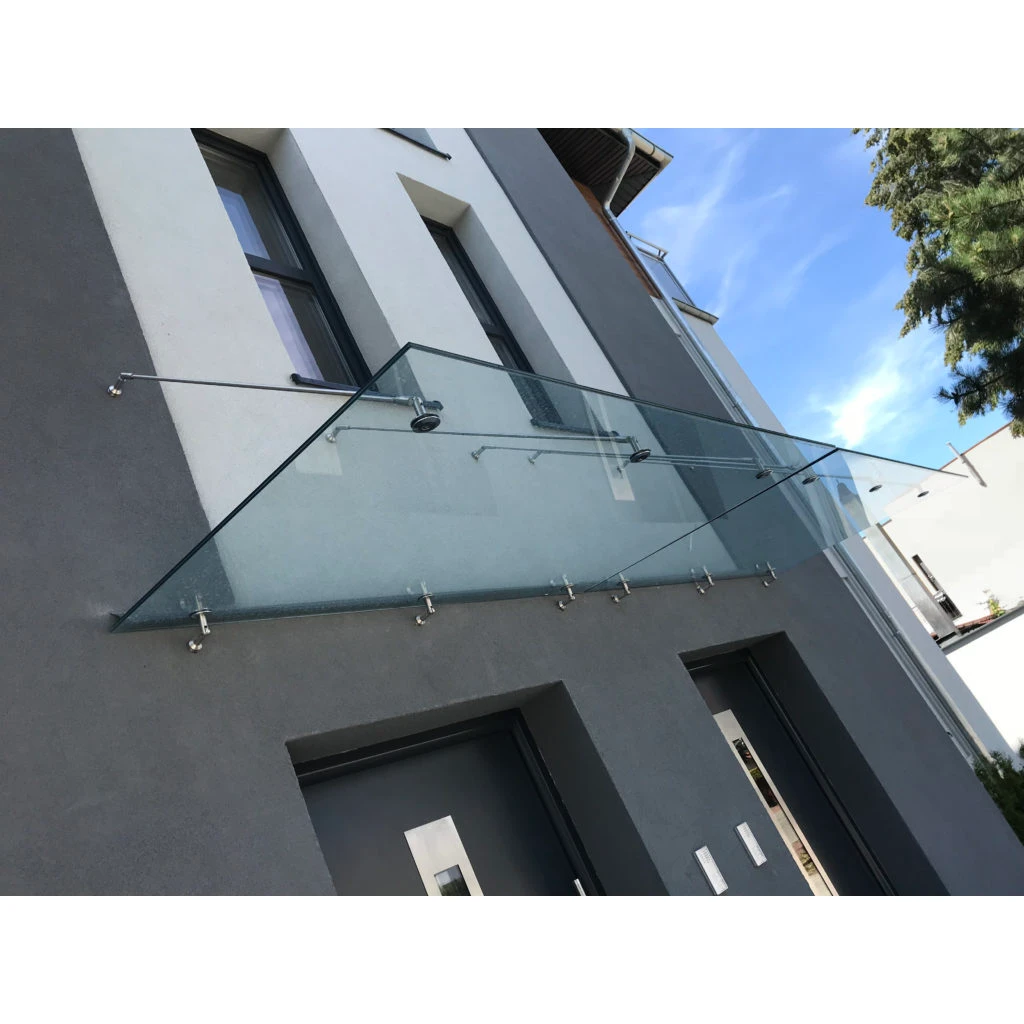

Mångsidighet är en nyckelegenskap hos detta system. För byggnader med tjockt isolerskikt är det möjligt att använda en extra monteringsplatta, som möjliggör säker förankring av kopplingarna i bärande mur. Tack vare detta fungerar satsen lika bra i nybyggda objekt som vid renovering av äldre fasader. Glastak skyddar entrézonen mot nederbörd och ger samtidigt byggnaden ett modernt, lätt visuellt uttryck.
Teknisk specifikation
- Dragstagets gänga: M10
- Glastjocklek: 8–17,52 mm
- Fästskruvar till vägg och glas: M9
- Material: rostfritt stål AISI 304
- Ytfinish: satin
- Kopplingslängd: 130 mm
- Satsens vikt: 1,64 kg
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Glastjocklek [mm] | 8-17,52 |
| Material | AISI 304 |
| Ytbehandling | Satin |
