Hager Automatsäkring B 10A 1-pol 6kA
produkt otillgänglig
lägg till i önskelista
Beskrivning

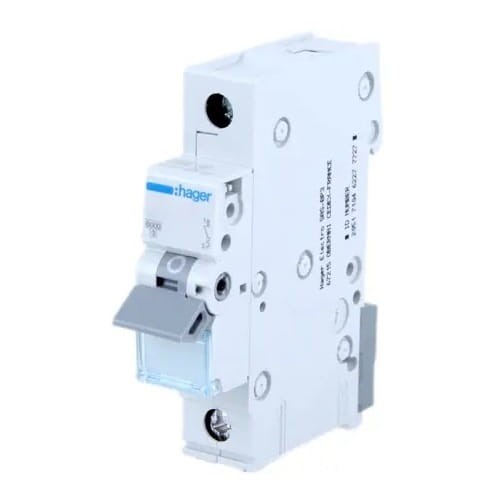

Hager Överströmsskydd B 10A 1P 6kA
Överströmsskydd MCB B 10A 1P 6kA MBN110E från Hager, även känt som installationsbrytare, spelar en avgörande roll i elektriska installationer genom att garantera säkerhet genom att bryta strömkretsen när strömmen överstiger det tillåtna värdet.
Modell MBN110E skyddar mot effekterna av överströmmar (överbelastning och kortslutningar) upp till 6kA. Den kännetecknas av fördröjd utlösning, vilket ger effektivt skydd för utrustning som är okänslig för termisk överbelastning och med låga startströmmar.
Konstruktion av brytare MBN110E:
- 1 - manöverspak
- 2 - lås
- 3 - fast kontakt och rörlig kontakt
- 4 - anslutningsklämmor
- 5 - termobimetallisk utlösare (överbelastning)
- 6 - justeringsskruv
- 7 - elektromagnetisk utlösare (kortslutning)
- 8 - släckkammare (för släckning av ljusbåge)
Konstruktion
| Parameter | Värde |
|---|---|
| Antal skyddade poler | 1 |
| Antal poler | 1 P |
| Typ av överströmsskydd | B |
Elektriska egenskaper
| Parameter | Värde |
|---|---|
| Märkbrytförmåga vid kortslutning Icn | 6 kA |
| Märkdriftspänning Ue | 230/400 V |
| Märkfrekvens | 50/60 Hz |
| Typ av matningsspänning | AC |
Spänning
| Parameter | Värde |
|---|---|
| Märkisolationsspänning Ui | 500 V |
| Märkstötspänning Uimp | 4000 V |
Ström
| Parameter | Värde |
|---|---|
| Märkström | 10A |
| Märkbrytförmåga vid kortslutning 230 V 50 Hz | 6 kA |
| Märkdriftsbrytförmåga vid kortslutning Ics | 6 kA |
Effekt
| Parameter | Värde |
|---|---|
| Maximal effektförlust per pol enligt standard | 3 W |
| Total effektförlust vid märkström | 2,75 W |
| Effektförlust per pol vid märkström | 2,75 W |
Hållbarhet
| Parameter | Värde |
|---|---|
| Elektrisk livslängd (antal cykler) | 4000 |
| Mekanisk livslängd (antal cykler) | 20000 |
Mått
| Parameter | Värde |
|---|---|
| Produktdjup | 70 mm |
| Produkthöjd | 83 mm |
| Produktbredd | 17,5 mm |
Installation / Montering
| Parameter | Värde |
|---|---|
| Åtdragningsmoment | 2,8Nm |
Anslutning
| Parameter | Värde |
|---|---|
| Typ av anslutning | med skruv |
| Klämkapacitet ingång/utgång för fast ledare (tråd) | 1/25 mm² |
| Klämkapacitet ingång/utgång för flexibel ledare (lina) | 1/16 mm² |
Säkerhet
| Parameter | Värde |
|---|---|
| Standard | EN 60898-1 |
| Kapslingsklass | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Utlösningskarakteristik | B |
| Brytartyp | överström |
| Märkström [A] | 10A |
| Antal poler | 1P |
| Brytförmåga [kA] | 6 kA |
| Märke | HAGER |
