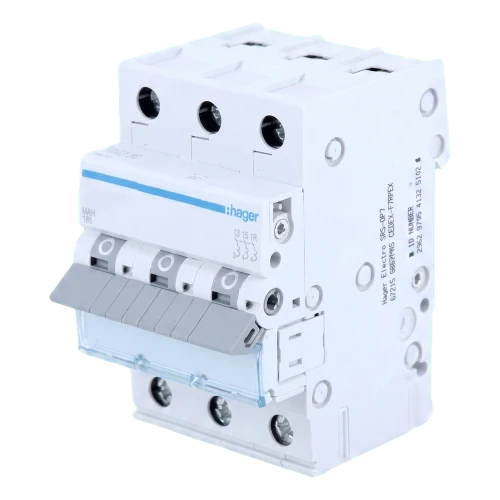

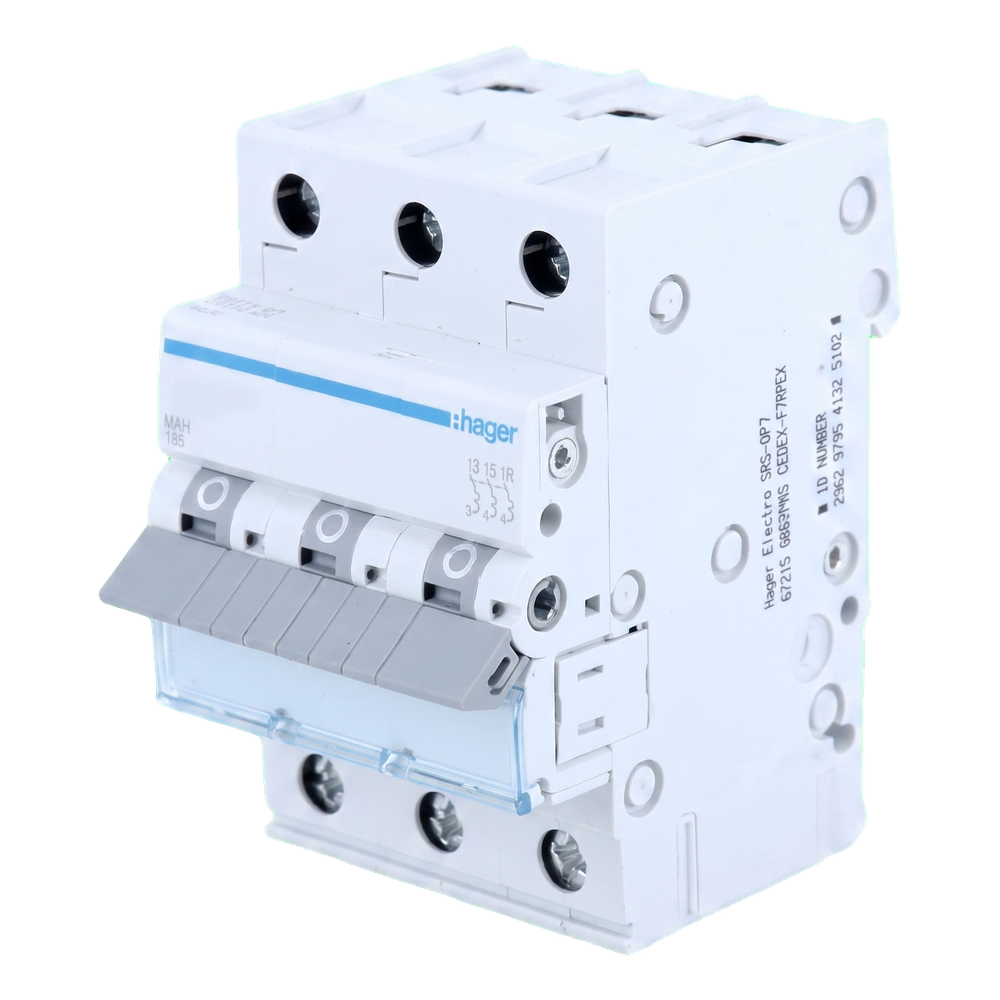

Hager MBN306E – dvärgbrytare B 6A 3P 6kA
produkt otillgänglig
lägg till i önskelista
Beskrivning
Hager MBN306E – dvärgbrytare B 6A 3P 6kA
Hager MBN306E är en trepolig dvärgbrytare med karakteristik B och märkström 6 A, avsedd att skydda kretsar mot effekterna av överbelastningar och kortslutningar upp till 6 kA. Karakteristik B med fördröjd utlösning gör att enheten passar utmärkt i kretsar som försörjer förbrukare med låga startströmmar — belysning, uttag, sensorer eller styrinstallationer.
Brytaren monteras på DIN-skena och upptar 3 moduler (52,5 mm). Skruvplintarna passar styva ledare med tvärsnitt från 1 till 25 mm² samt flexibla ledare från 1 till 16 mm², vilket ger bekväm anslutning både i bostads- och industriella elcentraler.
Konstruktion av brytaren
- Manöverspak för manuell till- och frånkoppling
- Lås som blockerar kopplingsmekanismen
- Fasta och rörliga kontakter för säker koppling
- Anslutningsplintar med skruv
- Termobimetallisk utlösare — överbelastningsskydd
- Elektromagnetisk utlösare — kortslutningsskydd
- Ljusbågskammare för effektiv släckning av ljusbågen
Teknisk specifikation
| Parameter | Värde |
|---|---|
| Tillverkare | Hager |
| Modell | MBN306E |
| Utlösningskarakteristik | B |
| Märkström | 6 A |
| Antal poler | 3P |
| Märkkortslutningsbrytförmåga Icn | 6 kA |
| Driftskortslutningsbrytförmåga Ics | 6 kA |
| Märkbrytspänning Ue | 230 / 400 V |
| Typ av matningsspänning | AC |
| Märkfrekvens | 50 / 60 Hz |
| Märkisolationsspänning Ui | 500 V |
| Märkstötspänningshållfasthet Uimp | 4000 V |
| Maximal effektförlust per pol | 3 W |
| Total effektförlust vid märkström | 3,8 W |
| Effektförlust per pol vid märkström | 1,3 W |
| Elektrisk livslängd | 4000 cykler |
| Mekanisk livslängd | 20 000 cykler |
| Anslutningstyp | med skruv |
| Åtdragningsmoment | 2,8 Nm |
| Tvärsnitt styv ledare (tråd) | 1 – 25 mm² |
| Tvärsnitt flexibel ledare (lina) | 1 – 16 mm² |
| Kapslingsklass | IP20 |
| Mått (bredd × höjd × djup) | 70 × 83 × 17,5 mm |
| Vikt | 0,299 kg |
| Standard | EN 60898-1 |
| EAN | 3250614313035 |
Tekniska data
| Utlösningskarakteristik | B |
| Brytartyp | överström |
| Märkström [A] | 6A |
| Antal poler | 3P |
| Brytförmåga [kA] | 6 kA |
| Märke | HAGER |
