Hager Överspänningsskydd B 20A 1P 6kA
produkt otillgänglig
lägg till i önskelista
Beskrivning

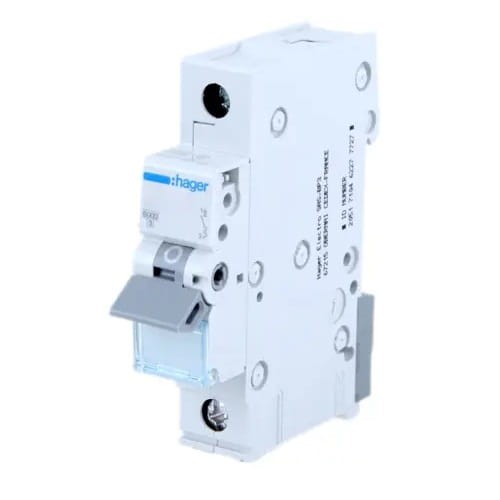

Hager Överströmsskydd B 20A 1P 6kA
Överströmsskydd MCB B 20A 1P 6kA MBN120E från Hager, även känt som installationsbrytare, spelar en avgörande roll i elektriska installationer genom att garantera säkerhet genom att bryta kretsens kontinuitet när strömmen överskrider det tillåtna värdet.
Modell MBN120E skyddar mot effekterna av överbelastning och kortslutning upp till 6kA. Den kännetecknas av fördröjd funktion, vilket ger effektivt skydd för utrustning som är okänslig för termisk överbelastning och har låga startströmmar.
Konstruktion av brytare MBN120E:
- 1 - manöverspak
- 2 - lås
- 3 - fast kontakt och rörlig kontakt
- 4 - anslutningsklämmor
- 5 - termobimetallisk utlösare (överbelastning)
- 6 - justeringsskruv
- 7 - elektromagnetisk utlösare (kortslutning)
- 8 - släckkammare (för släckning av ljusbåge)
SPECIFIKATION
| Parameter | Värde |
|---|---|
| Tillverkare | HAGER |
| Typ av överströmsskydd | B |
| Märkström [A] | 20A |
| Brytförmåga [kA] | 6kA |
| Antal skyddade poler | 1 |
| Antal poler | 1P |
| Märkbrytförmåga vid kortslutning Icn | 6 kA |
| Märkdriftspänning Ue | 230 / 400 V |
| Märkfrekvens | 50 / 60 Hz |
| Typ av matningsspänning | AC |
| Märkisoleringsspänning Ui | 500 V |
| Märkstötspänning Uimp | 4000 V |
| Märkbrytförmåga vid kortslutning 230 V 50 Hz | 6 kA |
| Märkdriftsbrytförmåga vid kortslutning Ics | 6 kA |
| Maximal effektförlust per pol enligt standard | 3 W |
| Total effektförlust för märkström | 4,5 W |
| Effektförlust per pol för märkström | 2,79 W |
| Elektrisk livslängd (antal cykler) | 4000 x |
| Mekanisk livslängd (antal cykler) | 20000 x |
| Åtdragningsmoment | 2,8 Nm |
| Anslutningstyp | med skruv |
| Klämkapacitet ingång/utgång för fast ledare (tråd) | 1/25 mm² |
| Klämkapacitet ingång/utgång för flexibel ledare (lina) | 1/16 mm² |
| Standard | EN 60898-1 |
| Skyddsklass | IP20 |
| Mått | 70 x 83 x 17,5 mm |
| Ytterligare information | möjlighet till anslutning med kamskenor, burstklämmor: - tråd upp till 25 mm2 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Utlösningskarakteristik | B |
| Brytartyp | överström |
| Märkström [A] | 20A |
| Antal poler | 1P |
| Brytförmåga [kA] | 6 kA |
| Märke | HAGER |
