Hager Överspänningsskydd B 20A 3P 6kA
produkt otillgänglig
lägg till i önskelista
Beskrivning

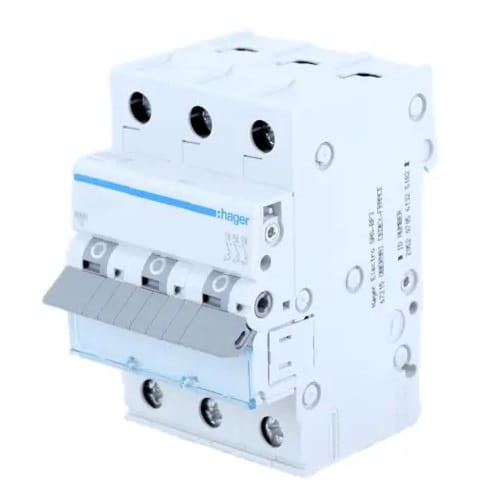

Hager Överströmsskydd B 20A 3P 6kA
Överströmsskydd MCB B 20A 3P 6kA MBN320E HAGER, även känt som installationsbrytare, utgör en central komponent i det elektriska systemet.
Den skyddar kretsen genom att automatiskt bryta strömflödet när strömstyrkan överskrider fastställda säkerhetsgränser. Erbjuder skydd mot följderna av kortslutningar och överbelastningar upp till 6kA. Överströmsskyddet MBN320E av typ B kännetecknas av fördröjd utlösning och är avsett för skydd av enheter som är mindre känsliga för termiska överbelastningar och som kräver små startströmmar.
Konstruktion av brytare MBN320E:
- 1 - manöverspak
- 2 - lås
- 3 - fast kontakt och rörlig kontakt
- 4 - anslutningsklämmor
- 5 - termobimetallisk utlösare (överbelastning)
- 6 - justeringsskruv
- 7 - elektromagnetisk utlösare (kortslutning)
- 8 - släckkammare (för släckning av ljusbåge)
SPECIFIKATION
| Parameter | Värde |
|---|---|
| Tillverkare | HAGER |
| Typ av överströmsskydd | B |
| Märkström [A] | 20A |
| Brytförmåga [kA] | 6kA |
| Antal poler | 3 P |
| Antal skyddade poler | 3 |
| Märkbrytförmåga vid kortslutning Icn | 6 kA |
| Märkdriftspänning Ue | 230 / 400 V |
| Märkfrekvens | 50 / 60 Hz |
| Typ av matningsspänning | AC |
| Märkisoleringsspänning | 500 V |
| Märkstötspänning Uimp | 4000 V |
| Märkbrytförmåga vid kortslutning 230 V 50 Hz | 6 kA |
| Märkdriftsbrytförmåga vid kortslutning Ics | 6 kA |
| Maximal effektförlust per pol enligt standard | 4,5 W |
| Total effektförlust vid märkström | 8,9 W |
| Effektförlust per pol vid märkström | 3,1 W |
| Elektrisk livslängd (antal cykler) | 4000 x |
| Mekanisk livslängd (antal cykler) | 20000 x |
| Åtdragningsmoment | 2,8 Nm |
| Anslutningstyp | med skruv |
| Klämkapacitet ingång/utgång för fast ledare (tråd) | 1/25 mm² |
| Klämkapacitet ingång/utgång för flexibel ledare (lina) | 1/16 mm² |
| Standard | EN 60898-1 |
| Kapslingsklass | IP20 |
| Mått | 70 x 83 x 52,5 mm |
| Ytterligare information | möjlighet till anslutning med kamskenor, burklämma: - tråd upp till 25 mm2 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Utlösningskarakteristik | B |
| Brytartyp | överström |
| Märkström [A] | 20A |
| Antal poler | 3P |
| Brytförmåga [kA] | 6 kA |
| Märke | HAGER |
