Hager Säkringshållare PV 2P 32A 10x38mm
produkt otillgänglig
lägg till i önskelista
Beskrivning

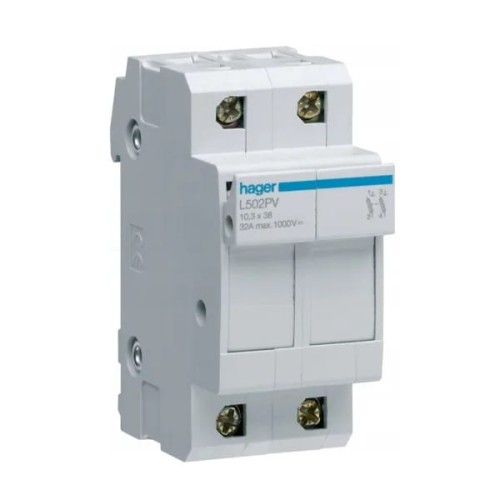

Hager Säkringsbas PV 2P 32A 10x38mm
Säkringsbas PV 2P 32A 10x38 mm L502PV HAGER är anpassad för säkringar med dimensionerna 10 x 38 mm och ger effektivt skydd för PV-installationer som arbetar i seriekonfiguration.
Enheten kännetecknas av en märkström på 32 A och en maximal märkkopplingsspänning på 690/1000 V DC, vilket gör den lämplig för användning i avancerade solcellsapplikationer. Hager L502PV säkringsbas erbjuder även skyddsklass IP20, vilket innebär att den är skyddad mot tillgång till dess farliga delar, såsom händer eller fasta föremål.
Konstruktion
| Parameter | Värde |
|---|---|
| Antal poler | 2 P |
| Polkonfiguration | 2 P |
Styrelement och indikatorer
| Parameter | Värde |
|---|---|
| Optisk indikator | nej |
Elektriska egenskaper
| Parameter | Värde |
|---|---|
| Märkkopplingsspänning Ue (AC) | 690 / 1000 V |
| Typ av matningsspänning | DC |
| Frekvens | 50/60 Hz |
Spänning
| Parameter | Värde |
|---|---|
| Märkisoleringsspänning Ui | 690 V |
| Märkdriftspänning Un (DC) | 1000 V |
Ström
| Parameter | Värde |
|---|---|
| Märkström In | 32 A |
| Märkström för säkringsinsats | [[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]] |
Strömkorrektionsfaktor
| Parameter | Värde |
|---|---|
| Korrektionsfaktor för tillåten ström vid gruppering > 10 faser | 0,7 |
| Korrektionsfaktor för tillåten ström för 1-3 faser bredvid varandra | 1 |
| Korrektionsfaktor för tillåten ström för 4-6 faser bredvid varandra | 0,9 |
| Korrektionsfaktor för tillåten ström för 7-9 faser bredvid varandra | 0,85 |
| Korrektionsfaktor för tillåten ström över 40°C | 0,9 |
| Korrektionsfaktor för tillåten ström över 50°C | 0,8 |
| Korrektionsfaktor för tillåten ström över 20°C | 1 |
Tekniska data
| Parameter | Värde |
|---|---|
| Korrektionsfaktor för tillåten ström över 30°C | 0,95 |
Säkring
| Parameter | Värde |
|---|---|
| Säkringskaraktäristik | gPV |
| Säkringsinsatsstorlek | 10,3 x 38 |
Frekvens
| Parameter | Värde |
|---|---|
| Frekvens (intervall enligt ETIM) | 50 till 60 Hz |
Effekt
| Parameter | Värde |
|---|---|
| Total effektförlust vid märkström | 2,2 W |
Hållbarhet
| Parameter | Värde |
|---|---|
| Elektrisk livslängd (antal cykler) | 2000 |
| Mekanisk livslängd (antal cykler) | 4000 |
Dimensioner
| Parameter | Värde |
|---|---|
| Produktdjup | 75 mm |
| Produkthöjd | 77 mm |
| Produktbredd | 35 mm |
Installation / Montering
| Parameter | Värde |
|---|---|
| Åtdragningsmoment | 2 Nm |
Anslutning
| Parameter | Värde |
|---|---|
| Tvärsnittsarea flexibel ledare (flertrådad) i kläm | 0,75 / 10 mm |
| Tvärsnittsarea fast ledare (entrådad) i kläm | 1 / 16 mm |
Norm
| Parameter | Värde |
|---|---|
| Europeiskt WEEE-direktiv | gäller |
Säkerhet
| Parameter | Värde |
|---|---|
| Skyddsklass | IP20 |
Användningsförhållanden
| Parameter | Värde |
|---|---|
| Driftstemperatur | -25 till 50 °C |
| Föroreningsgrad enligt IEC 60664 / IEC 60947-2 | 3 |
| Lagrings-/transporttemperatur | -25 till 80 °C |
Temperatur
| Parameter | Värde |
|---|---|
| Kalibreringstemperatur | 30 °C |
