Hager jordfelsbrytare 40A 4P 30mA typ AC
produkt otillgänglig
lägg till i önskelista
Beskrivning

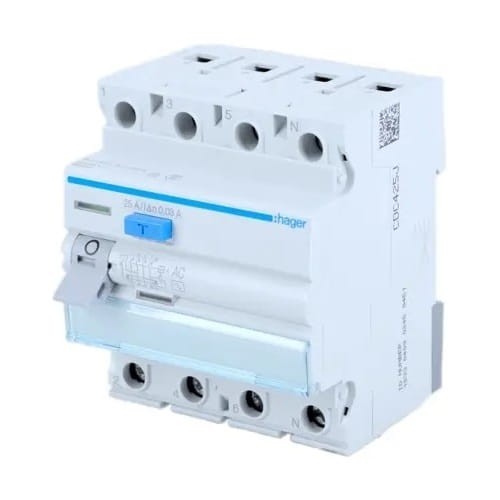

Hager Jordfelsbrytare 40A 4P 30mA Typ AC
Jordfelsbrytare 4P 40A 30mA Typ AC CDC440J från HAGER är en elektrisk apparat konstruerad för att omedelbart bryta kretsen när den upptäcker obalanser i flödet av utgående och ingående strömmar.
Modell CDC440J används främst för att ge skydd mot elektriska stötar vid direkt eller indirekt beröring. Dessutom bidrar den till att begränsa risken för utrustningsskador och förhindrar bränder orsakade av elektriska fel.
Viktigaste egenskaper
- Stabil och säker montering på DIN-skena med robust metallhållare.
- Ger beröringsskydd (IP2x) även vid användning av fasskenor.
- Plintkåpa som förhindrar felaktig anslutning av ledare, vilket minimerar risken för monteringsfel.
- Indikator för felström som möjliggör snabb identifiering av om utlösning skett på grund av felström eller manuell frånkoppling.
- Verklig kontaktlägesindikator som visar om brytarens kontakter verkligen är mekaniskt öppna.
- Säkra operationer under spänning tack vare möjligheten att använda isolerade skruvmejslar, vilket förhindrar skador på höljet.
- Möjlighet till plombering i speciella tillämpningar, vilket ger kontroll över obehörig åtkomst.
- Apparaten skyddar ledningar, egendom och människoliv mot farliga effekter av elektrisk ström.
- Alla apparater uppfyller kraven i polska standarder och villkor nödvändiga för CE-märkning, vilket vittnar om deras kvalitet och säkerhet.
- Möjlighet att utöka befintliga installationer tack vare 100% kompatibilitet med tidigare serie, vilket underlättar modernisering av system.
Konstruktion
| Parameter | Värde |
|---|---|
| Antal poler | 4 P |
| Montering | DIN-skena |
Elektriska egenskaper
| Parameter | Värde |
|---|---|
| Märkspänning Ue (AC) | 230/400 V |
| Märkfrekvens | 50 Hz |
Spänning
| Parameter | Värde |
|---|---|
| Märkisolersspänning Ui | 500 V |
| Märkstötspänning Uimp | 4 kV |
Ström
| Parameter | Värde |
|---|---|
| Märkfelström dI | 30 mA |
| Märkurladdningsström (IN 8/20µs) | 0,25 kA |
| Märkinkopplings- och urkopplingsförmåga Im | 1,5 kA |
| Märkbetingad kortslutningsström Inc enligt EN 61008-1 | 6 kA |
| Märkström | 40A |
Effekt
| Parameter | Värde |
|---|---|
| Total effektförlust vid märkström | 6,5 W |
| Effektförlust per pol vid märkström | 2,3 W |
Utlösning
| Parameter | Värde |
|---|---|
| Tidsfördröjd | nej |
Hållbarhet
| Parameter | Värde |
|---|---|
| Elektrisk livslängd (antal cykler) | 2000 |
| Mekanisk livslängd (antal cykler) | 4000 |
Mått
| Parameter | Värde |
|---|---|
| Produktdjup | 70 mm |
| Produkthöjd | 83 mm |
| Produktbredd | 70 mm |
Installation / Montering
| Parameter | Värde |
|---|---|
| Åtdragningsmoment | 2,8Nm |
Anslutning
| Parameter | Värde |
|---|---|
| Tvärsnittsarea flexibel ledare (flertrådad) i plint | 16 mm² |
| Tvärsnittsarea fast ledare (entrådad) i plint | 25 mm² |
| Anslutningstyp | skruvanslutning |
Standard
| Parameter | Värde |
|---|---|
| Standard | EN 61008-1 |
| Europeiskt direktiv RoHs | överensstämmande |
Säkerhet
| Parameter | Värde |
|---|---|
| Kapslingsklass | IP20 |
| Typ av jordfelsbrytare | AC |
Användningsförhållanden
| Parameter | Värde |
|---|---|
| Föroreningsgrad enligt IEC 60664 / IEC 60947-2 | 2 |
| Lagringstemperatur | -55 till 70 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Filer att ladda ner:
Tekniska data
| Brytartyp | jordfelsbrytare |
| Antal poler | 3P+N |
| Märkström [A] | 40A |
| Differensström [mA] | 30 mA |
| Utlösningskarakteristik | AC |
| Brytförmåga [kA] | 6 kA |
| Märke | HAGER |
