Isolationsbrytare frånskiljare 3-fas 4P 100A 400V AC SBN490 HAGER

Tillgänglighet: I lager (stor kvantitet)

Leverans inom: 8 Arbetsdagar

Vikt: 0.331 kg

Pris/ st: 355,99 kr 355.99

inkl. 25% MOMS, exkl. fraktkostnader

Netto pris/ st: (284,79 kr)

exkl. 25% MOMS, exkl. fraktkostnader

Spara mer pengar på större förpackningar!
Ju större förpackningsenhet, desto lägre enhetspris!

* Förpackningsalternativ:

Stycken
Paket: 50 Stycken
Paket: 100 Stycken
Paket: 200 Stycken

antal st

produkt otillgänglig

lägg till i önskelista

* - Obligatoriskt fält

Betyg:

Leverantör: HAGER

Produktkod: GPV-401-120

rekommendera till en vän

Beskrivning

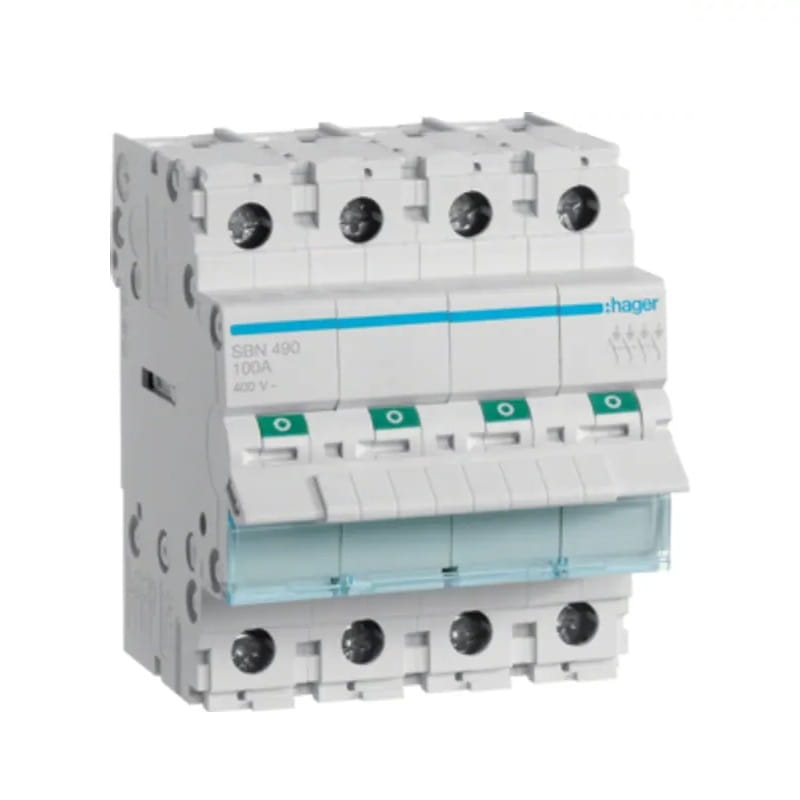

Isolationsbrytare frånskiljare 3-fas 4P 100A 400V AC SBN490 HAGER

- SBN490826

Modulär isolerande lastfrånskiljare 4P 100A 400VAC SBN490 HAGER är en typ av elektrisk brytare som utför flera funktioner: den leder ström under nominella förhållanden och vid överbelastning (inklusive en kortslutning under en viss tidsperiod), kopplar bort kretsen under både nominella förhållanden och felförhållanden och isolerar, vilket uppfyller kraven på isoleringsegenskaper för säker drift av utrustningen.

Varje HAGER modulär isolerande lastfrånskiljare har gröna/röda fält på manöverspaken för att ge tydlig visualisering av frånskiljarens position. SBN463-apparaten är tillverkad av slitstark plast och är lämplig för temperaturer från -20ºC till +50ºC.

SPECIFIKATION

Tillverkare

HAGER

Nominell ström

100 A

Antal poler

4 P

Nominell kopplingsspänning Ue (AC)

400 V

Märkfrekvens

50/60 Hz

Nominell isolationsspänning Ui

440 V

Spänningsingång typ 1

Märkspänning för överspänning Uimp

6000 V

Strömförande kapacitet AC21, kategori A

100 A

Nominell driftsström (AC23), kategori A

40 A

Strömförande kapacitet AC21 i kategori B

100 A

Tillåten strömkapacitet AC22 i kategori A

100 A

Tillåten strömstyrka AC22, kategori B

100 A

Märkström vid drift (AC23), kategori B

40 A

Kortslutningsström med gl-gG-säkringar

1200 A

Utlösningskapacitet vid 400 V i AC23A

1692 A

Märkström för kortvarig tålighet 1s

1,2 kA

Termisk ström i externt hölje

100 A

Total effektförlust för märkström

22 W

Effektförlust per pol för märkström

5,5 W

Elektrisk livslängd under nominell belastning i driftscykler (AC21)

2500

Elektrisk livslängd under nominell belastning i driftscykler (AC22)

2500

Mekanisk hållfasthet (antal cykler)

40 000

Tvärsnitt av flexibel ledare (tråd) i terminalen

6 / 35 mm²

Tvärsnitt av styv ledare (tråd) vid klämman

6 / 50 mm²

Åtdragningsmoment

3,6 Nm

Typ av anslutning

med skruv

Antal NO-kontakter

Förvaringstemperatur

från -40ºC till +80ºC

Grad av skydd

IP20

Dimensioner

69 x 83 x 70 mm

Standard

IEC 60947-3

Europeiska direktivet RoHs

kompatibel

Grad av kontaminering enligt IEC 60664 / IEC 60947-2

Tillgänglig Konfiguration

Produktkod

Katalognummer

EAN

Modell

GPV-401-120

SBN490/HAG

3250615510310

SBN490

Filer att ladda ner:

Tekniska data

Användning	AC (nät)
Typ av frånskiljare	frånskiljare
Märkström [A]	100A
Antal poler	4P
Märkspänning [V]	400V AC
Märke	HAGER
