KIT-paket med löpvagnar för självbärande skjutgrindar 60 + tillbehör
produkt otillgänglig
lägg till i önskelista
Beskrivning
PSG Löpvagnspaket 60 PLUS med tillbehör för självbärande skjutgrindar
PSG 60 PLUS löpvagnspaket med tillbehör är ett komplett och prisvärt set med löpkomponenter för självbärande skjutgrindar, avsett för skenor 60×60×4 mm. Paketet innehåller två löpvagnar med 5 rullar, en uppfartsrulle med skyddsände samt ett uppfartsfäste – allt som ett installationsföretag behöver för en smidig montering av en skjutgrind.

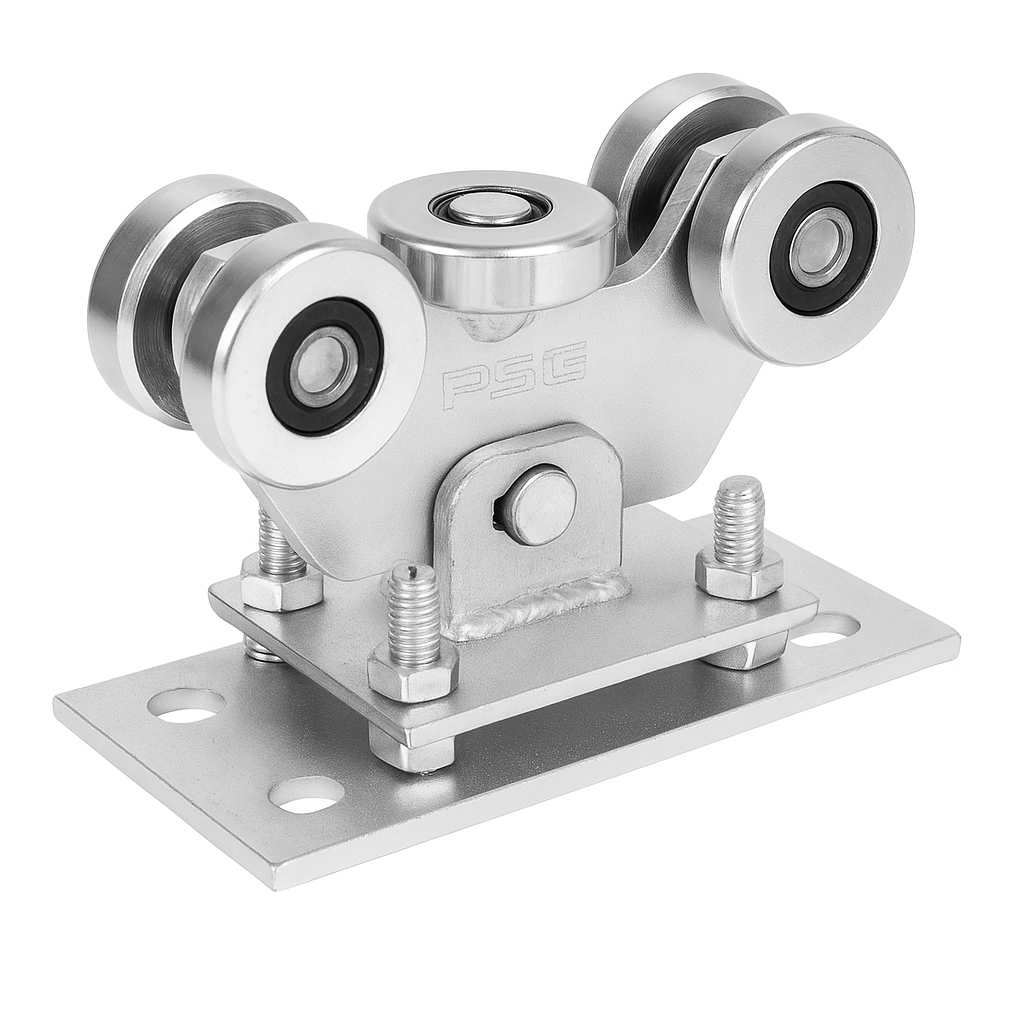

Löpvagnen med 5 metallrullar utgör hjärtat i paketet. Konstruktionen är pendellagrad – vagnen är ansluten till basen via en tapp, vilket gör att den automatiskt anpassar sig till skjutgrindens skena. Fyra vertikala rullar guidar skenan från sidorna, medan en horisontell rulle tar upp den vertikala belastningen. Justerbar höjd med hjälp av monteringsskruvar säkerställer exakt inställning av grinden. Förzinkad ytbehandling garanterar korrosionsbeständighet och lång livslängd utomhus.
Uppfartsrullen med ände är ett stålförzinkat element som monteras i början av den självbärande skjutgrindens skena. Rullens ände ger ett effektivt skydd mot snö och is som annars kan blockera skenans infartsväg till löpvagnarna. Monteringsskruvar medföljer. Uppfartsrullen löper in i uppfartsfästet som monteras på grindstolpen – denna lösning fördelar grindens vikt över fler stödpunkter, stabiliserar grinden i stängt läge och förlänger löpvagnarnas livslängd avsevärt. Fästet har två monteringshål på baksidan samt ett gummistötdämpare som dämpar stängningen.

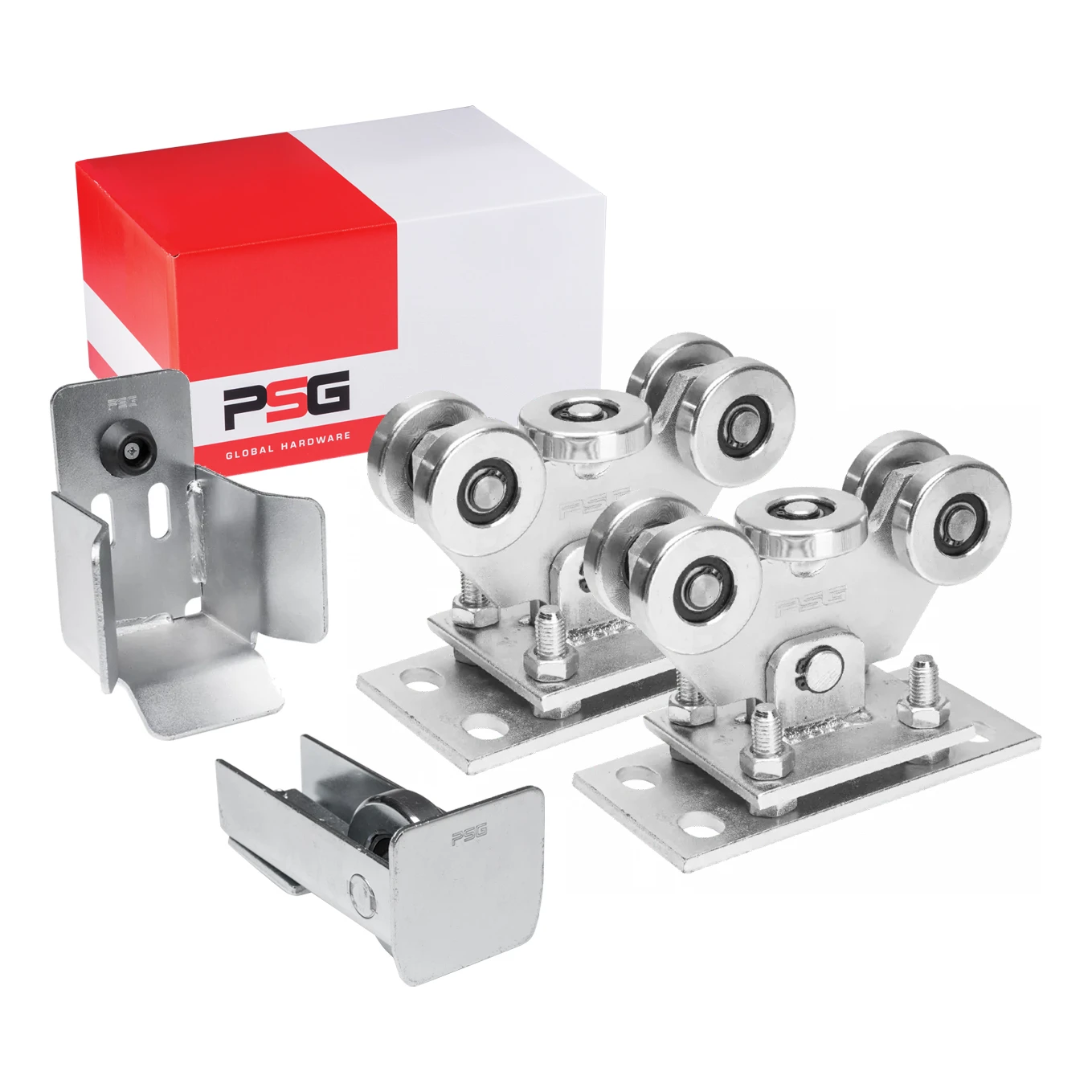

Paketets innehåll
- Löpvagn med 5 rullar (pendellagrad, med höjdjustering) — 2 st.
- Uppfartsrulle med skyddsände (med monteringsskruvar) — 1 st.
- Uppfartsfäste med gummistötdämpare — 1 st.

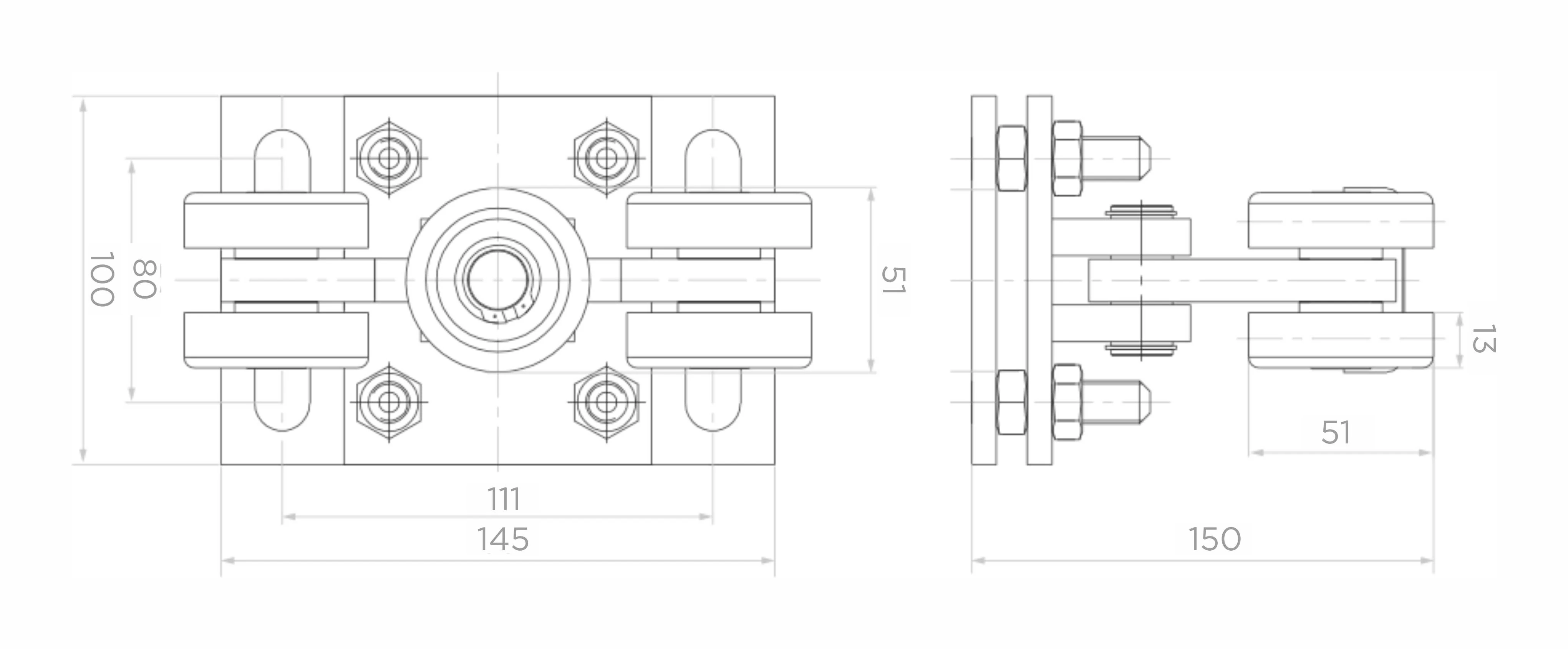

Löpvagnens mått
- Basmått (l × b): 145 × 100 mm
- Monteringshålsavstånd: 111 × 80 mm
- Total höjd på vagnen: 150 mm
- Diameter på vertikal rulle: 51 mm
- Bredd på vertikal rulle: 13 mm
- Avstånd mellan vertikala rullar: 51 mm
Tekniska data för paketet
- Tillverkare: PSG Global Hardware
- Kompatibel skena: 60×60×4 mm
- Antal rullar per vagn: 5 (4 vertikala + 1 horisontell)
- Rullmaterial: metall
- Vagnskonstruktion: pendellagrad (roterande tapp)
- Höjdjustering: ja (justeringsskruvar)
- Ytbehandling: förzinkad
- Paketets vikt: 9,1 kg
- EAN: 5901289674713

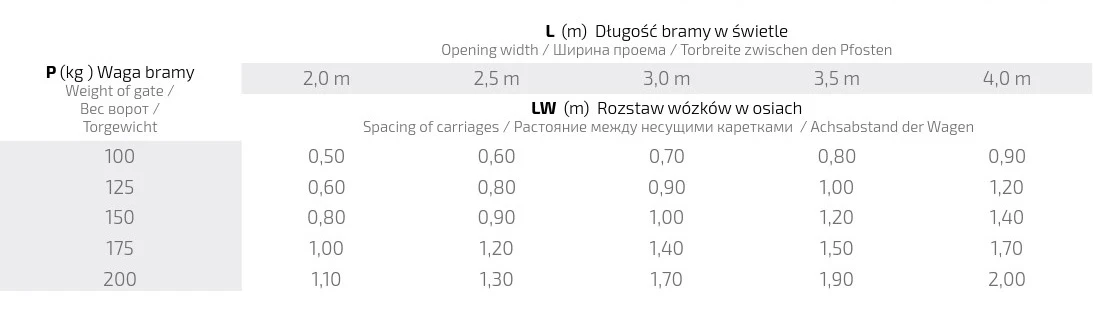

Val av löpvagnsavstånd (LW) beroende på grindvikt och öppningsbredd
Tabellen ovan visar rekommenderat axelavstånd för löpvagnarna (LW) i meter, beroende på grindvikt (P) och grindöppningens ljusmått (L). Korrekt val av avstånd är avgörande för jämn lastfördelning och hela löpsystemets hållbarhet:
- Grind 100 kg: avstånd från 0,50 m (öppning 2,0 m) till 0,90 m (öppning 4,0 m)
- Grind 125 kg: avstånd från 0,60 m (öppning 2,0 m) till 1,20 m (öppning 4,0 m)
- Grind 150 kg: avstånd från 0,80 m (öppning 2,0 m) till 1,40 m (öppning 4,0 m)
- Grind 175 kg: avstånd från 1,00 m (öppning 2,0 m) till 1,70 m (öppning 4,0 m)
- Grind 200 kg: avstånd från 1,10 m (öppning 2,0 m) till 2,00 m (öppning 4,0 m)
Tack vare uppfartsrullen med fäste fördelas grindens vikt i stängt läge över tre stödpunkter istället för två, vilket avlastar löpvagnarna och möjliggör installation av tyngre grindar med bibehållen full mekanisk hållbarhet.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Antal rullar [szt.] | 5 |
| Vagnkonstruktion | Svängbar |
| Hjulmaterial | Stål |
| Löpskenestorlek | 60x60x4 |
| Typ av löpsystem | Rullsystem |
| Produkttyp | Paket / KIT med tillbehör |
