Kozza KE 100 – U-profil för helglasbalustrader 5000 mm mörkgrå
produkt otillgänglig
lägg till i önskelista
Beskrivning

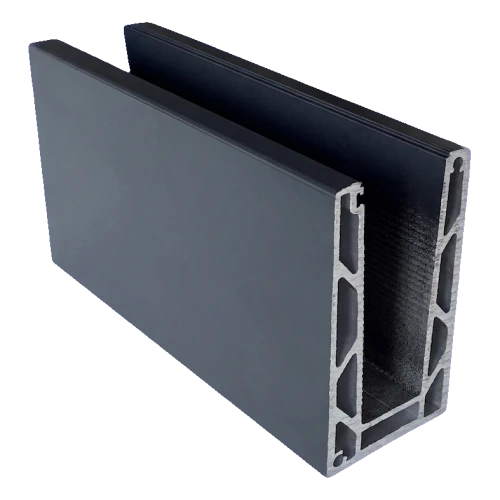

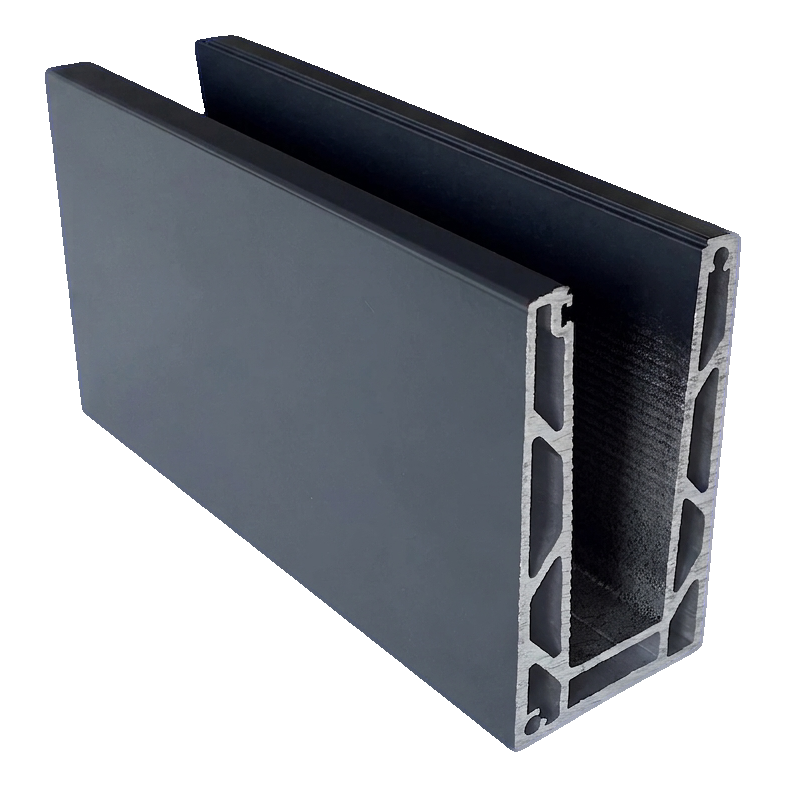

Kozza KE 100 – U-profil för helglasbalustrader 5000 mm mörkgrå
Kammarprofil av U-typ i serien Kozza KE 100 är en professionell lösning för montering av helglasbalustrader med toppmontering. Tillverkad i högkvalitativt aluminium EN AW 6063 och ger stabil och säker fastsättning av glas med en tjocklek på 12 till 21,52 mm – utan behov av extra maskeringsprofiler. Det plana systemet, utvecklat i samarbete med arkitekter och montörer, kombinerar en estetisk, minimalistisk finish med hög belastningstålighet.
Profilen i mörkgrått passar perfekt in i modern arkitektur i bostads-, hotell- och kontorsbyggnader. Tack vare systemet GLASSMOVE går monteringen smidigt och kräver inga specialverktyg, vilket i praktiken förkortar tiden på byggplatsen.
Teknisk specifikation
- Serie: Kozza KE 100
- Material: aluminium EN AW 6063
- System: plant, toppmontering
- Profillängd: 5000 mm
- Profilbredd: 60 mm
- Profilhöjd: 110 mm
- Bredd på invändigt spår (för glas): 30 mm
- Basens höjd: 15 mm
- Glastjocklek: 12 – 21,52 mm
- Maximal glashöjd: 120 cm
- Färg: mörkgrå (lackerad)
- Vikt: 23 kg
- EAN: 5903313208109

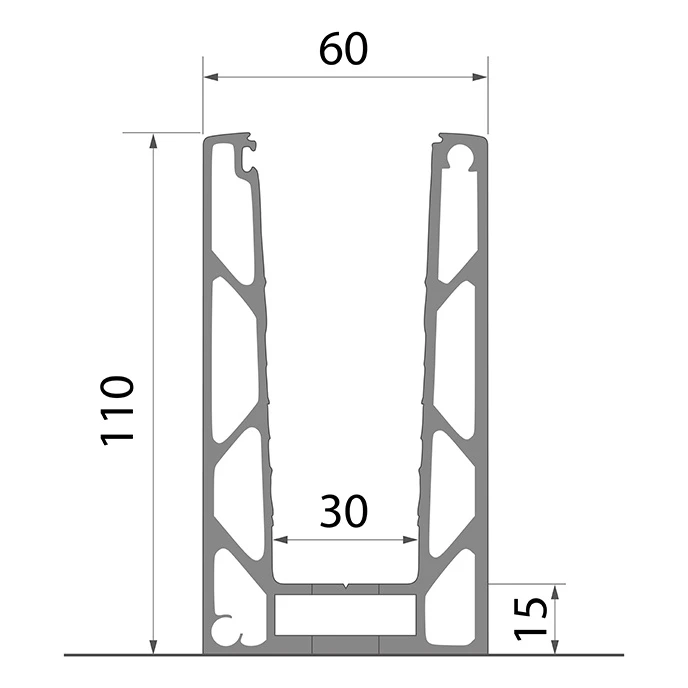

Mått och profilens tvärsnitt

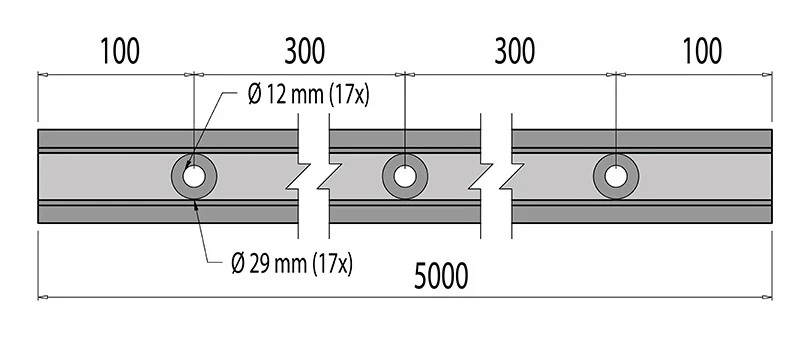

Profilen har 17 monteringshål jämnt fördelade över hela längden 5000 mm. De genomgående hålen har en diameter på Ø 12 mm med försänkningar på Ø 29 mm. Centrumavståndet mellan hålen är 300 mm, och avståndet från profilens kant till centrum av det första och sista hålet är 100 mm.
Kompatibilitet med glastjocklekar
Profil KE 100 stöder tre glastjockleksintervall, vilket ger mångsidig användning:
- 12 – 13,52 mm — enkelt härdat eller laminerat glas
- 16 – 17,52 mm — laminerat säkerhetsglas
- 20 – 21,52 mm — laminerat glas med förhöjd hållfasthet
Maximalt tillåten höjd på glasskivan monterad i profilen är 120 cm.
Förankringsmetod
Profilen monteras uppifrån på ett förberett underlag. Förankringsdjupet är 20 mm. Monteringssystemet uppifrån eliminerar behovet av åtkomst från konstruktionens sida, vilket underlättar montering på kanter av balkonger, terrasser och trappor. Profilen förankras med skruvar genom 17 fabriksförberedda hål.
Belastningstålighet och hållfasthetsanalys
En profil med en baslängd på 1 m bibehåller vid horisontell belastning upp till 500 kg (5000 N·t) hög styvhet och minimala förskjutningar. Analys med finita elementmetoden (FEM) bekräftar att de maximala förskjutningsvärdena under vindlast ligger i intervallet 0,030 till 0,420 Kgf/cm — de största deformationerna uppstår i profilens övre del (vid klämkanten), medan basen förblir praktiskt taget stillastående.
Maximala vind- och stötbelastningar
Tabellen nedan visar tillåtna belastningsvärden för KE-serien beroende på glasets tjocklek och höjd:
Maximala vind- och stötbelastningar för KE-serien
| KE-serien | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas med höjd 1.0 m | Glas med höjd 1.2 m | Glas med höjd 1.0 m | Glas med höjd 1.2 m | Glas med höjd 1.0 m | Glas med höjd 1.2 m | |||||||
| Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
För serien KE 100 med glas med tjocklek 16–17,52 mm och höjd 1,0 m tål profilen vindlast upp till 3,0 kN/m² och stöt upp till 1,50 kN/m, vilket gör den till den mest hållfasta varianten i KE-sortimentet.
Montering steg för steg — GLASSMOVE-systemet
Fästsystemet GLASSMOVE möjliggör snabb och exakt montering av helglasbalustrader i 12 steg — från förberedelse av underlaget, förankring av profilen och montering av tätningslister och glas, till justering och avslutande övertäckning med täckprofil. Illustrationerna nedan visar installationens olika etapper:
Monteringsanvisning för profil KE 100 – steg 1-6:
Monteringsanvisning för profil KE 100 – steg 7–9:
Monteringsanvisning för profil KE 100 – steg 10-12:
Användningsområden
- Helglasbalustrader på balkonger och terrasser
- Balustrader vid trapphus och entresolplan
- Glaspartier i kommersiella byggnader — hotell, kontorshus, köpcentrum
- Glasstaket och inre avskiljare
Profilen är fullt kompatibel med tillbehör ur serien KE 100 från Kozza — justerkilar, tätningslister och täckprofiler.
Tekniska data
| Material | Aluminium |
