Kozza KE 100 – U-profil för helglasräcken 5000 mm svart, montering ovanifrån
produkt otillgänglig
lägg till i önskelista
Beskrivning

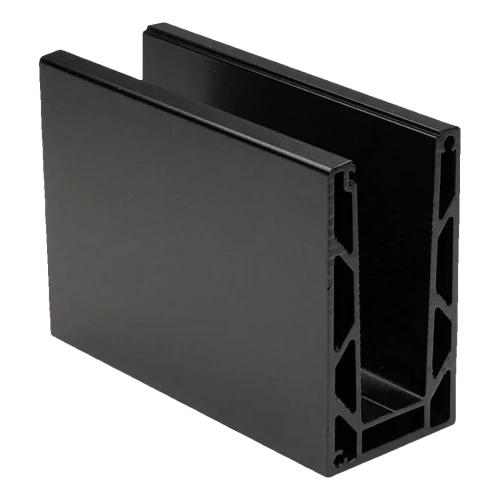

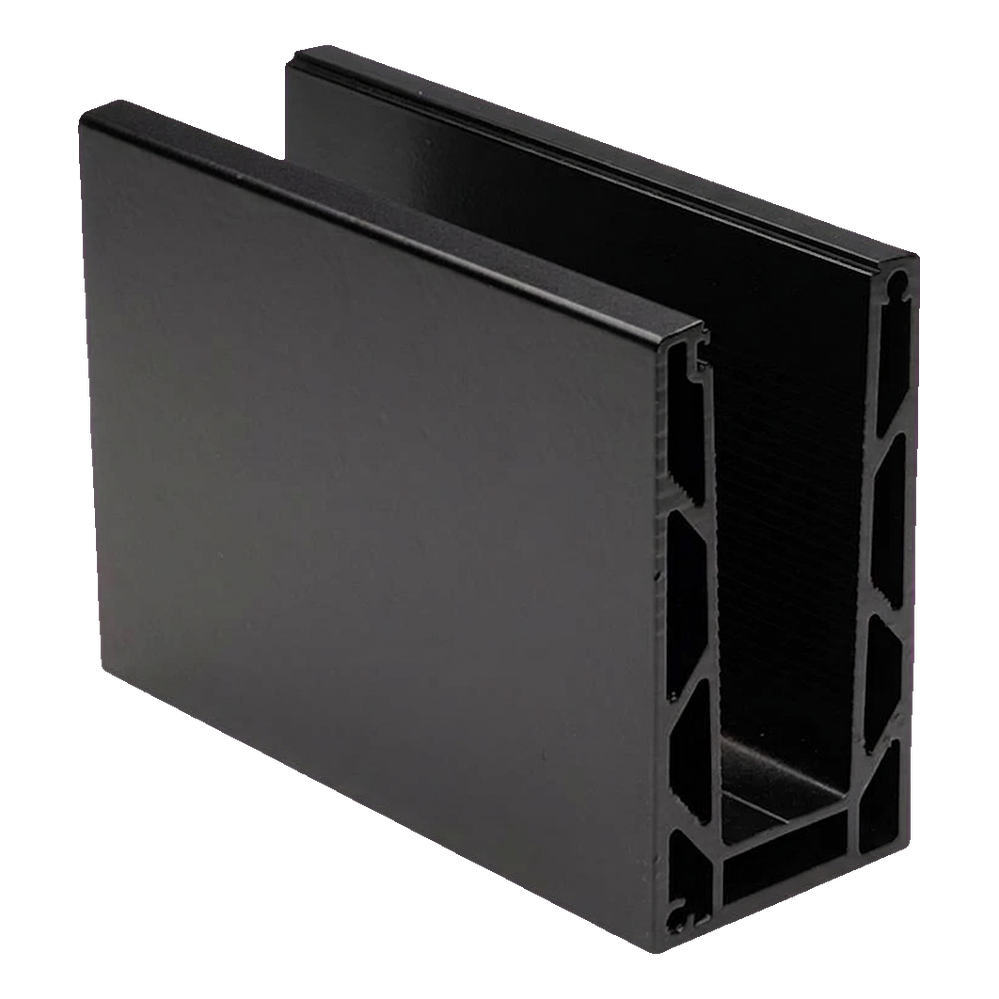

Kozza KE 100 – U-profil för helglasräcken 5000 mm svart, montering ovanifrån
Kammarprofil av U-typ för helglasräcken i serien Kozza KE 100 är en lösning som utformats enligt arkitekters krav och är avsedd för professionella projekt – från bostäder till kommersiella byggnader som hotell och köpcentrum. Den monteras ovanifrån (plant system) och ger ett estetiskt och säkert sätt att fästa härdat glas med en tjocklek på 12 till 21,52 mm utan synliga fästelement.
Profilen med en längd på 5000 mm levereras med fabriksgjorda 17 monteringshål (Ø 12 mm med försänkning Ø 29 mm), placerade med 300 mm mellanrum – vilket avsevärt påskyndar monteringen på byggplatsen. Den svarta, pulverlackerade ytan ger räcket en modern, minimalistisk karaktär och passar perfekt till mörka fönsterkarmar och inredningsdetaljer.
Tekniska data för profilen
- Serie: KE 100
- Profillängd: 5000 mm

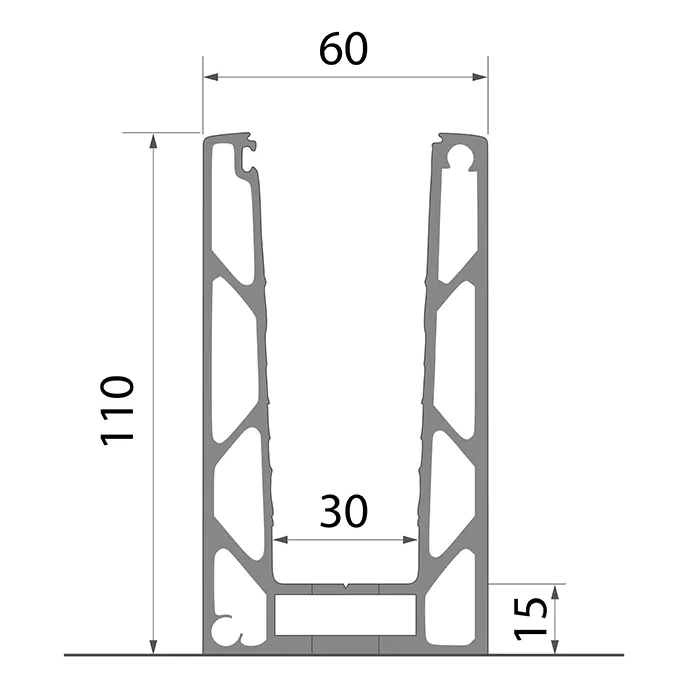

- Yttre bredd: 60 mm
- Höjd: 110 mm
- Invändig kanalbredd: 30 mm
- Basens höjd: 15 mm
- Glastjocklek: 12–21,52 mm
- Maximal glashöjd: 120 cm
- Monteringssystem: plant, montering ovanifrån
- Material: aluminium EN AW 6063
- Färg: svart (pulverlackerad)
- Vikt: 23 kg
- EAN: 5903313208277
Kompatibilitet med glastjocklekar
Profilen KE 100 passar tre glastjockleksintervall, vilket gör det möjligt att anpassa lösningen efter projektets krav och gällande säkerhetsnormer:

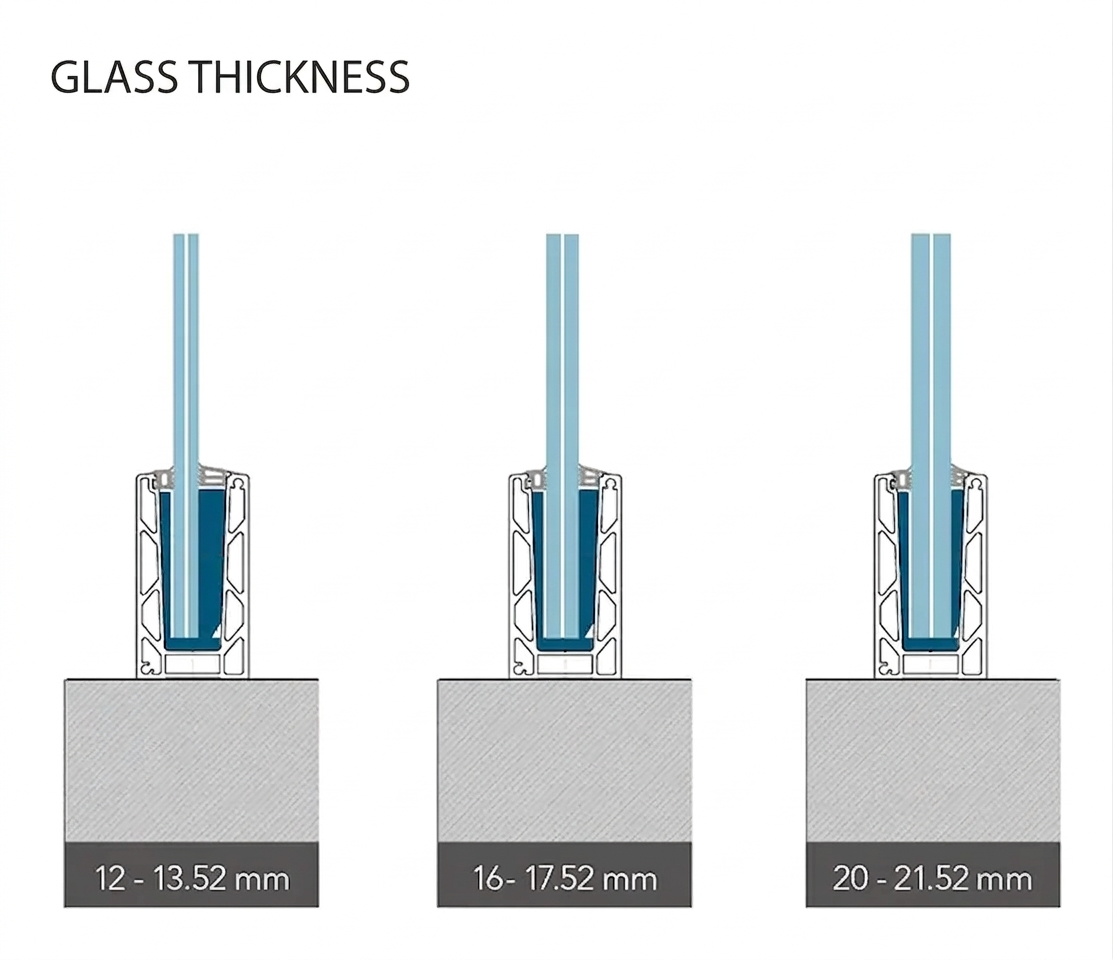

- Glas 12–13,52 mm – standardglas, härdat och laminerat VSG
- Glas 16–17,52 mm – laminerat glas med högre hållfasthet
- Glas 20–21,52 mm – tjockt laminerat glas för användning vid höga belastningar
Mått och placering av monteringshål

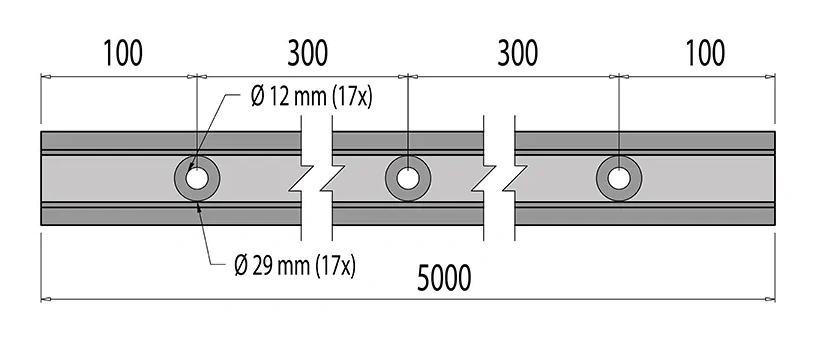

Profilen har 17 genomgående hål med diametern Ø 12 mm och försänkningar Ø 29 mm, så att skruvhuvudet kan döljas. Hålen är placerade symmetriskt längs profilens axel:
- Avstånd från kanten till det första hålet: 100 mm
- Avstånd mellan hålen: 300 mm
- Avstånd från det sista hålet till kanten: 100 mm
- Total längd på profilen: 5000 mm
Förankring och montering
Profilen monteras ovanifrån på underlagets yta (t.ex. bjälklag, attika, balkongkant). Förankringen görs med skruvar genom fabriksförberedda hål med försänkningar. Den utstickande delen av profilen (20 mm under basen) sätts ned i det förberedda underlaget, vilket ger en stabil och hållbar förbindelse.
Maximal glashöjd

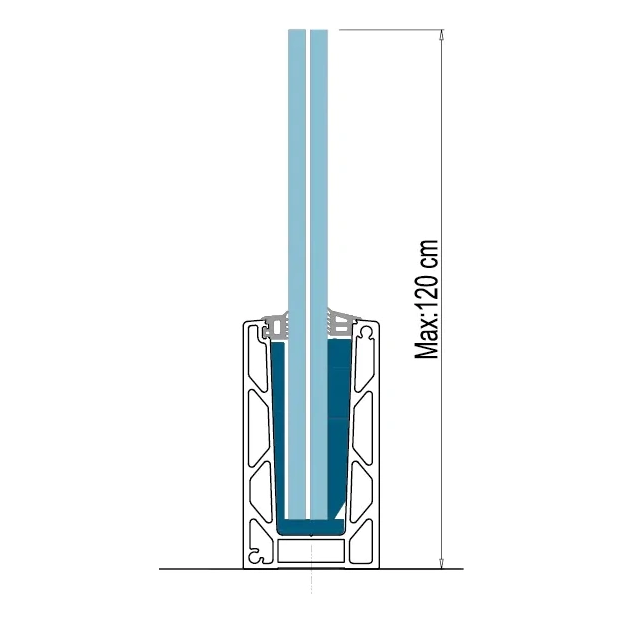

Profil KE 100 gör det möjligt att montera glasskivor med en maximal höjd på 120 cm (1,2 m). Vid denna höjd behåller profilen full bärförmåga och stabilitet, vilket bekräftas av resultaten från vind- och stötlasttester för respektive glastjocklek.
Hållfasthetsanalys av profilen

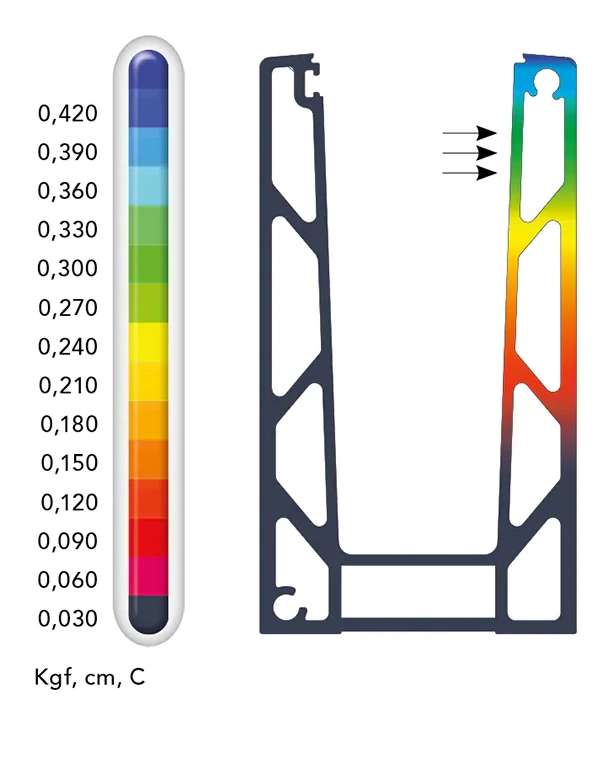

Resultaten av förskjutningsanalysen, utförd med finita elementmetoden (FEM), bekräftar konstruktionens höga styvhet. Simuleringen gjordes för en profil med baslängden 1 m vid en horisontell last under 500 kg (5000 N), från basen till profilens högsta punkt. Den maximala förskjutningen på profilens överkant ligger inom tillåtna gränser (värdeskala från 0,030 till 0,420 Kgf, cm, C), vilket garanterar säker användning av räcket.
Maximala vind- och stötlaster — serie KE
Maximala vind- och stötlaster för serie KE
| Serie KE | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas med höjden 1,0 m | Glas med höjden 1,2 m | Glas med höjden 1,0 m | Glas med höjden 1,2 m | Glas med höjden 1,0 m | Glas med höjden 1,2 m | |||||||
| Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Ovanstående värden gäller för profilerna KE 100, KE 105 och KE 120, för glas med en höjd på 1,0 m och 1,2 m. Profil KE 100 med glas på 16–17,52 mm och en höjd på 1,0 m klarar en maximal vindlast på 3,0 kN/m² samt en stöt på 1,50 kN/m, vilket gör den till en lämplig lösning även för krävande lägen.
Fästsystem GLASSMOVE — monteringsanvisning
Profil KE 100 använder fästsystemet GLASSMOVE, som möjliggör exakt placering och justering av glasskivan utan specialverktyg. Nedanstående anvisning visar hela monteringsprocessen i 12 steg — från förberedelse av underlaget, via förankring av profilen, montering av packningar och justeringskilar, till montering av glaset och stängning av profilen med täckprofil.
Monteringsanvisning för profil KE 100 – steg 1-6
Monteringsanvisning för profil KE 100 – steg 7-9
Monteringsanvisning för profil KE 100 – steg 10-12
Fördelar för installationsföretag
- Fabriksborrade hål — 17 hål med försänkningar färdiga för montering, utan behov av extra bearbetning på byggplatsen
- Universellt glasintervall — stöd för glasskivor med tjocklek från 12 till 21,52 mm gör det möjligt att genomföra varierande projekt med en enda profil
- GLASSMOVE-system — snabb montering och justering av glaset utan specialutrustning
- Verifierad hållfasthet — FEM-analys och belastningstabeller underlättar projekteringen och valet av lösning utifrån normkrav
- Längd 5 m — färre skarvar på längre sträckor, snabbare installation och bättre slutligt utseende
- Aluminiumlegering EN AW 6063 — utmärkt motståndskraft mot korrosion och väderpåverkan, idealisk för både utomhus- och inomhusbruk
Tekniska data
| Tillbehörstyp | U-profil |
| Material | Aluminium |
