Kozza KE 105 – L-formsaluminiumprofil för helglasräcken 5000 mm
produkt otillgänglig
lägg till i önskelista
Beskrivning
Kozza KE 105 – L-formsaluminiumprofil för helglasräcken 5000 mm, längsgående montering uppifrån

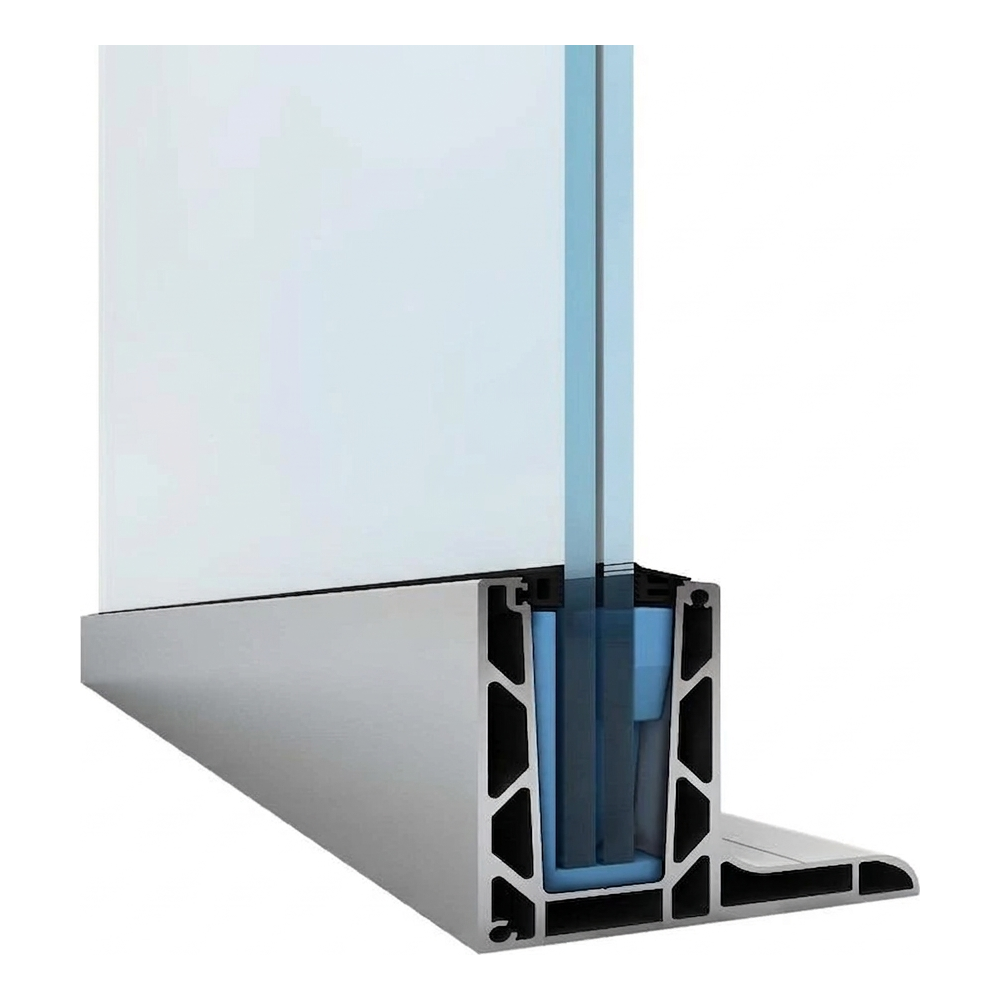

Kozza KE 105 är en kammarformad L-formsaluminiumprofil avsedd för byggande av helglasräcken. Den har utvecklats enligt arkitekters krav och fungerar lika bra i bostadsmiljöer som i stora kommersiella byggnader – hotell, köpcentrum och kontorsbyggnader. Tack vare längsgående montering uppifrån monteras profilen direkt på kanten av en bjälklagsplatta eller ett attikaavslut och skapar en minimalistisk, nästan osynlig fästlinje för glaset.
Det plana systemet i kombination med matt anodisering ger en modern, dämpad estetik – profilen dominerar inte visuellt, och glasskivan blir räckets huvudelement. Det universella glastjockleksintervallet 12 till 21,52 mm gör det möjligt att flexibelt anpassa glaspanelerna till de statiska och projektmässiga kraven i varje projekt.

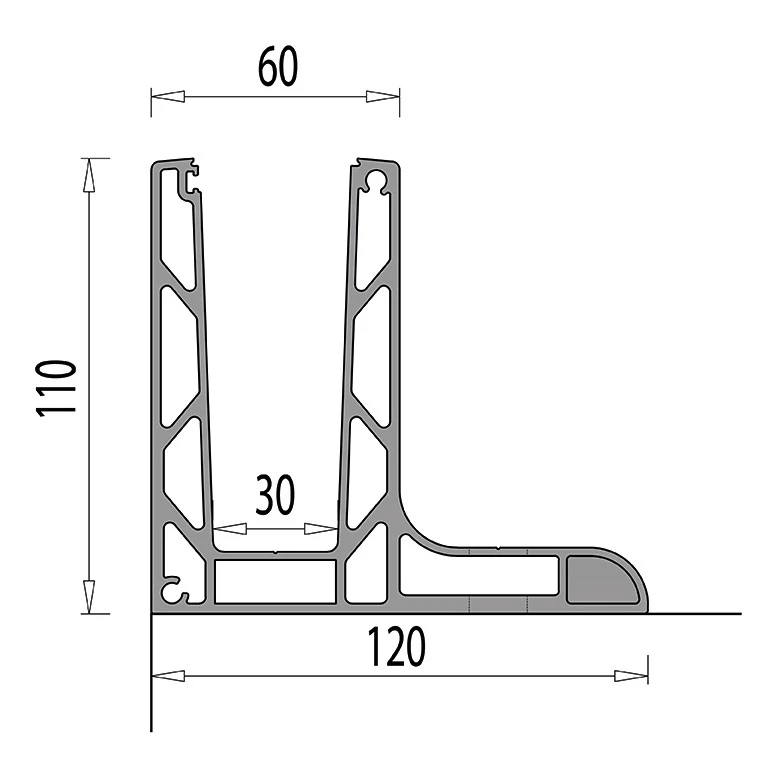

Tekniska data för profilen
- Profillängd: 5000 mm
- Profilhöjd: 110 mm
- Basbredd: 120 mm
- Bredd på kanalens övre del för glas: 60 mm
- Kanalens inre bredd: 30 mm
- Glastjocklek: 12–21,52 mm
- Montering: längsgående uppifrån
- System: plant
- Material: aluminiumlegering EN AW 6063
- Ytbehandling: matt anodisering
- Vikt: 30 kg
- EAN: 5903313202466
Monteringshål
Profilen har 17 monteringshål fördelade över hela längden. De genomgående hålen har diametern Ø 12 mm och försänkningarna Ø 29 mm. Centrumavståndet mellan hålen är 300 mm, med ett kantavstånd på 100 mm från varje ände av profilen. Denna placering ger jämn fördelning av belastningen och snabb montering med mekaniska eller kemiska ankare.
Kompatibilitet med glas

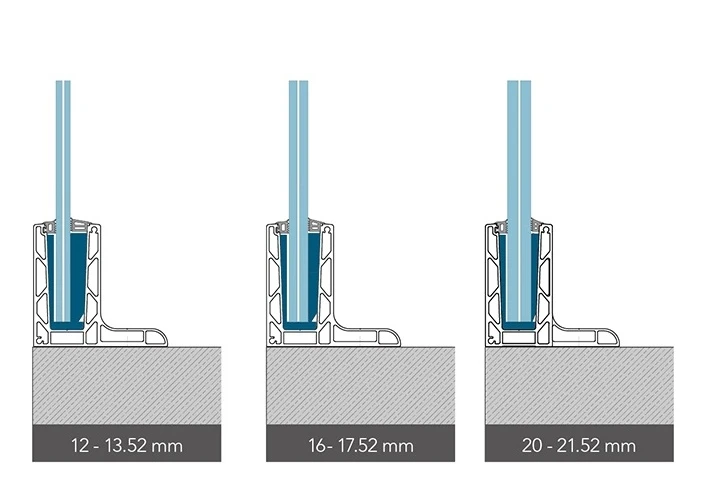

Profilen KE 105 fungerar med tre glastjockleksintervall, vilket gör det möjligt att anpassa den till olika statiska och projektmässiga krav:
- Glas 12–13,52 mm – standardpaneler av härdat och laminerat glas
- Glas 16–17,52 mm — laminerat säkerhetsglas (t.ex. 2×8 mm + PVB-folie)
- Glas 20–21,52 mm — tjocka laminerade glasskivor för tillämpningar med förhöjda hållfasthetskrav (t.ex. 2×10 mm + PVB-folie)
Förankringsmetoder
Systemet Kozza KE 105 ger flexibilitet vid val av förankringsmetod. Beroende på underlag och konstruktionskrav kan profilen monteras med olika typer av ankare – mekaniska eller kemiska. Illustrationen visar tre varianter för infästning av profilen i betong, så att installatören kan välja den lösning som passar bäst för den aktuella konstruktionen.
Hållfasthet vid belastning – testresultat

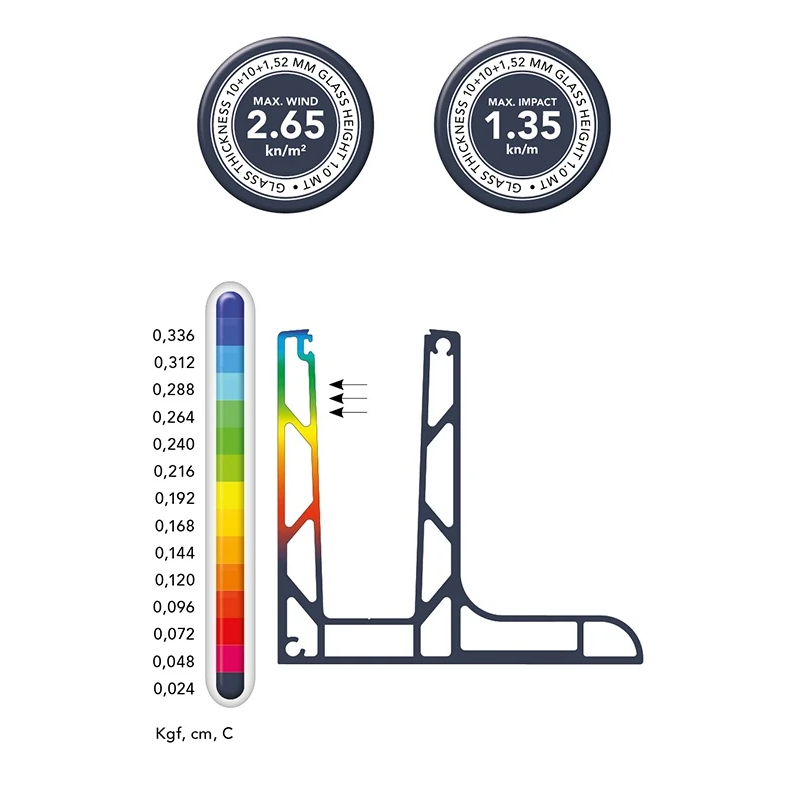

Profilen KE 105 med laminerat glas 10+10+1,52 mm och en höjd på 1,0 m klarar en maximal vindlast på 2,65 kN/m² och en maximal stötlast på 1,35 kN/m. Numerisk analys (FEM) bekräftar minimala förskjutningsvärden även vid extrema horisontella laster under 500 kg (5000 N) per meter av profilens baslängd.
Maximala laster för KE-serien beroende på glasets tjocklek och höjd
Maximala vind- och stötlaster för KE-serien
| KE-serien | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas med höjd 1.0 m | Glas med höjd 1.2 m | Glas med höjd 1.0 m | Glas med höjd 1.2 m | Glas med höjd 1.0 m | Glas med höjd 1.2 m | |||||||
| Max. vindlast (kN/m²) | Max. stötlast (kN/m) | Max. vindlast (kN/m²) | Max. stötlast (kN/m) | Max. vindlast (kN/m²) | Max. stötlast (kN/m) | Max. vindlast (kN/m²) | Max. stötlast (kN/m) | Max. vindlast (kN/m²) | Max. stötlast (kN/m) | Max. vindlast (kN/m²) | Max. stötlast (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Referensprojekt och användningsområden

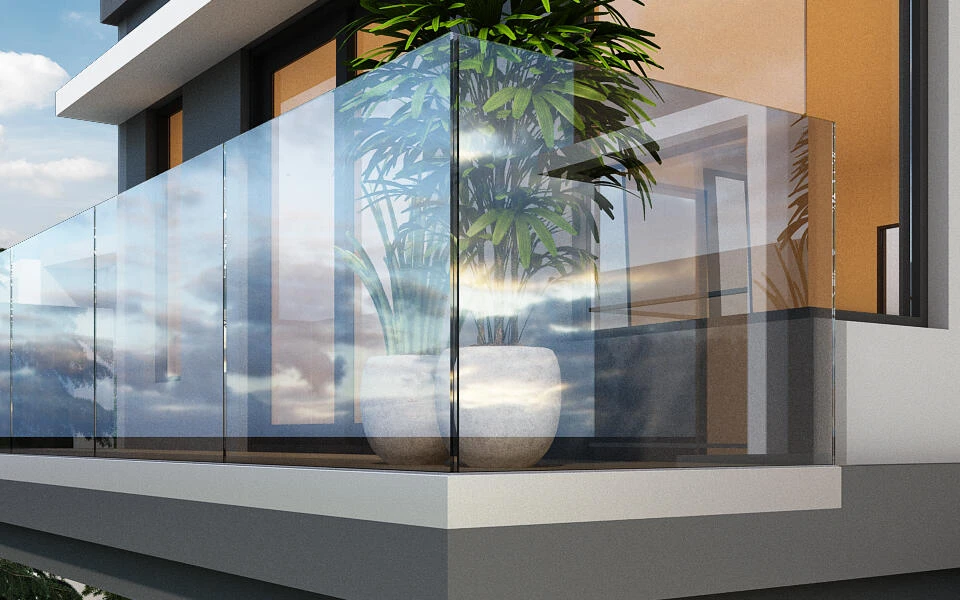

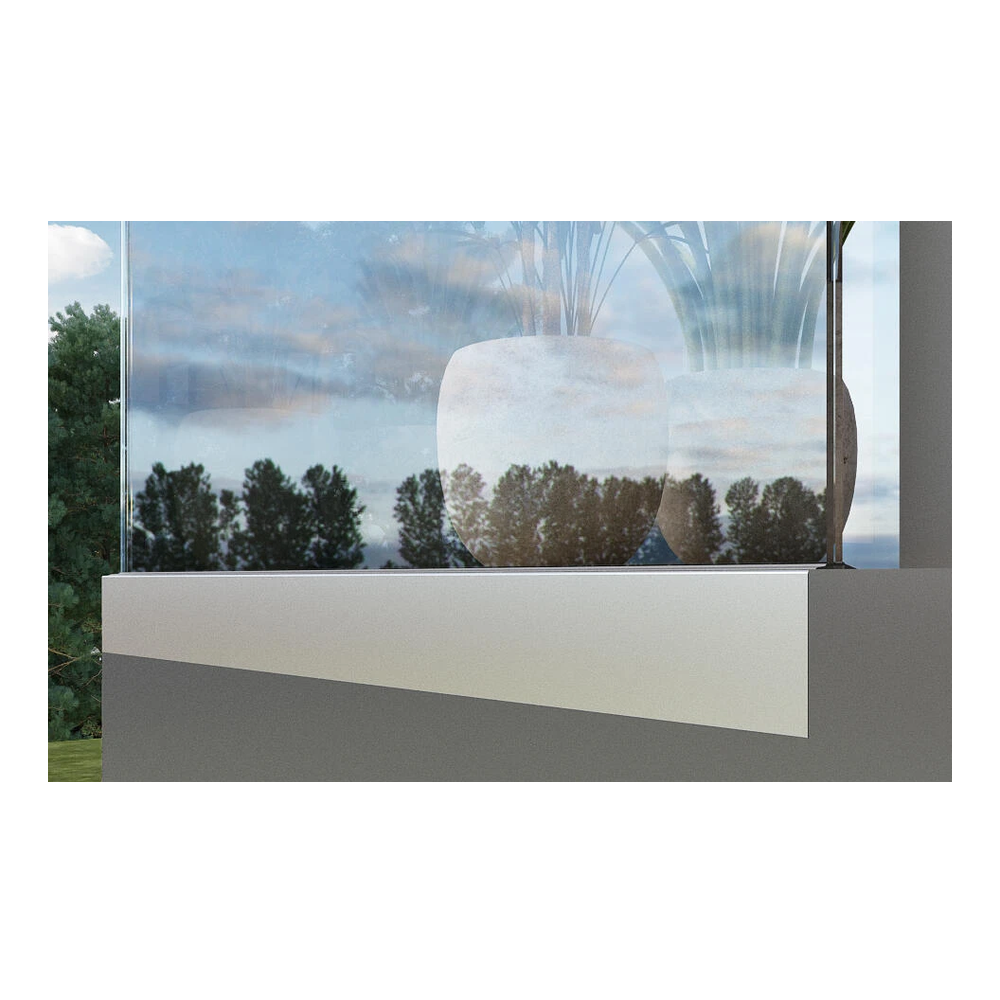

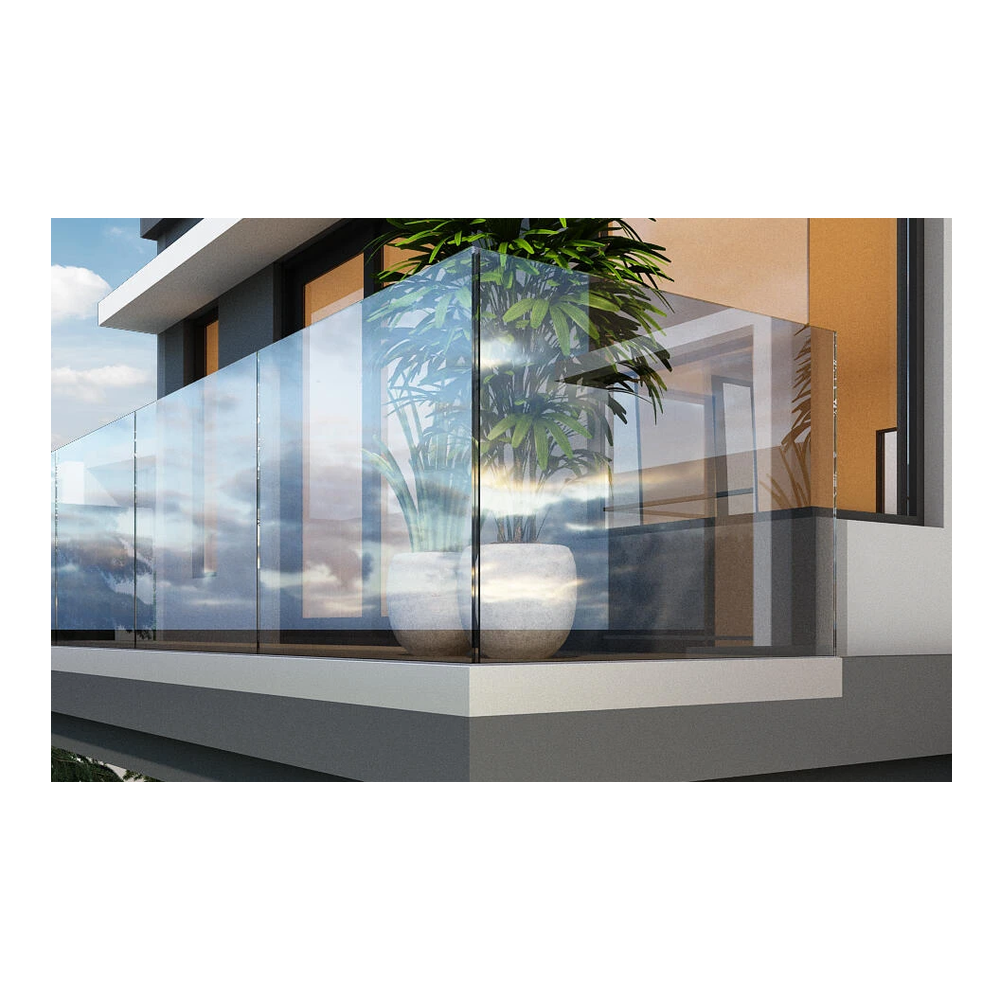

Profilen Kozza KE 105 är idealisk för montering av glasräcken på balkonger, terrasser, trapphus och attikor. Systemet GLASSMOVE ger en estetisk och säker infästning av glasskivorna och skapar en ”osynlig” räckeseffekt, som i dag är en av de mest eftertraktade lösningarna inom bostads- och kommersiell arkitektur.
Montering steg för steg
Installationen av profilen KE 105 omfattar tre etapper. I etapp 1 förbereds underlaget, monteringshål borras och basprofilen förankras, därefter placeras tätningarna. I etapp 2 monteras glaset i profilens spår och säkras med distansklossar. I etapp 3 dras tryckskruvarna åt och täckprofilen (täcklisten) sätts på, vilket ger ett färdigt och estetiskt tilltalande räcke. Hela monteringen kräver varken svetsning eller specialutrustning — standardverktyg för installation räcker.
Tekniska data
| Tillbehörstyp | U-profil |
| Material | Aluminium |
