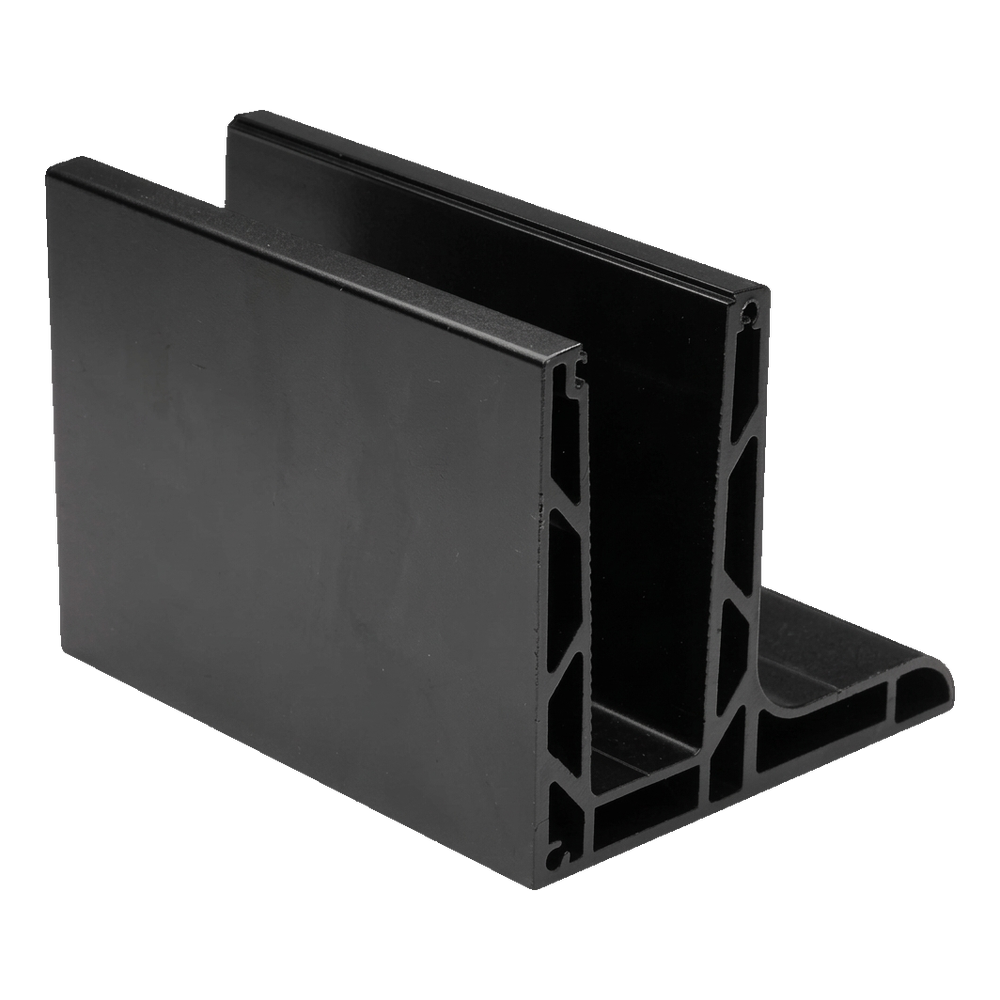

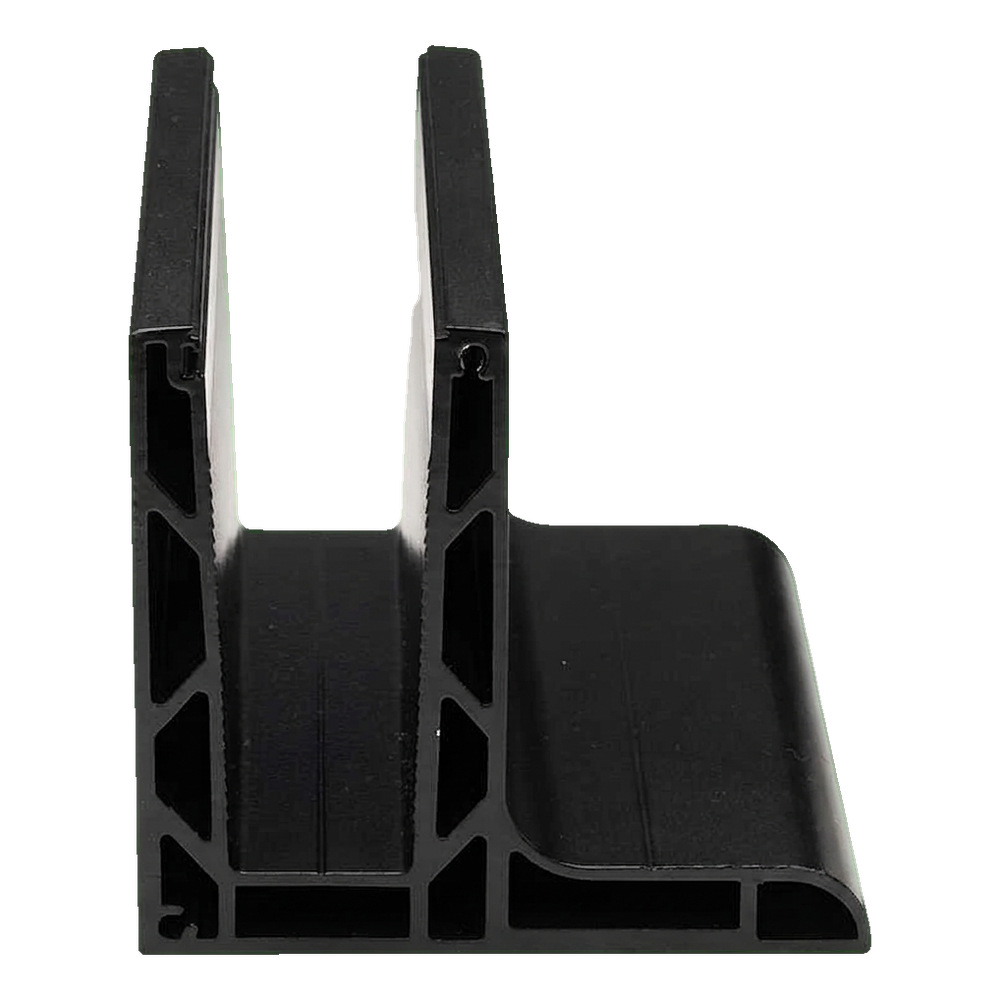

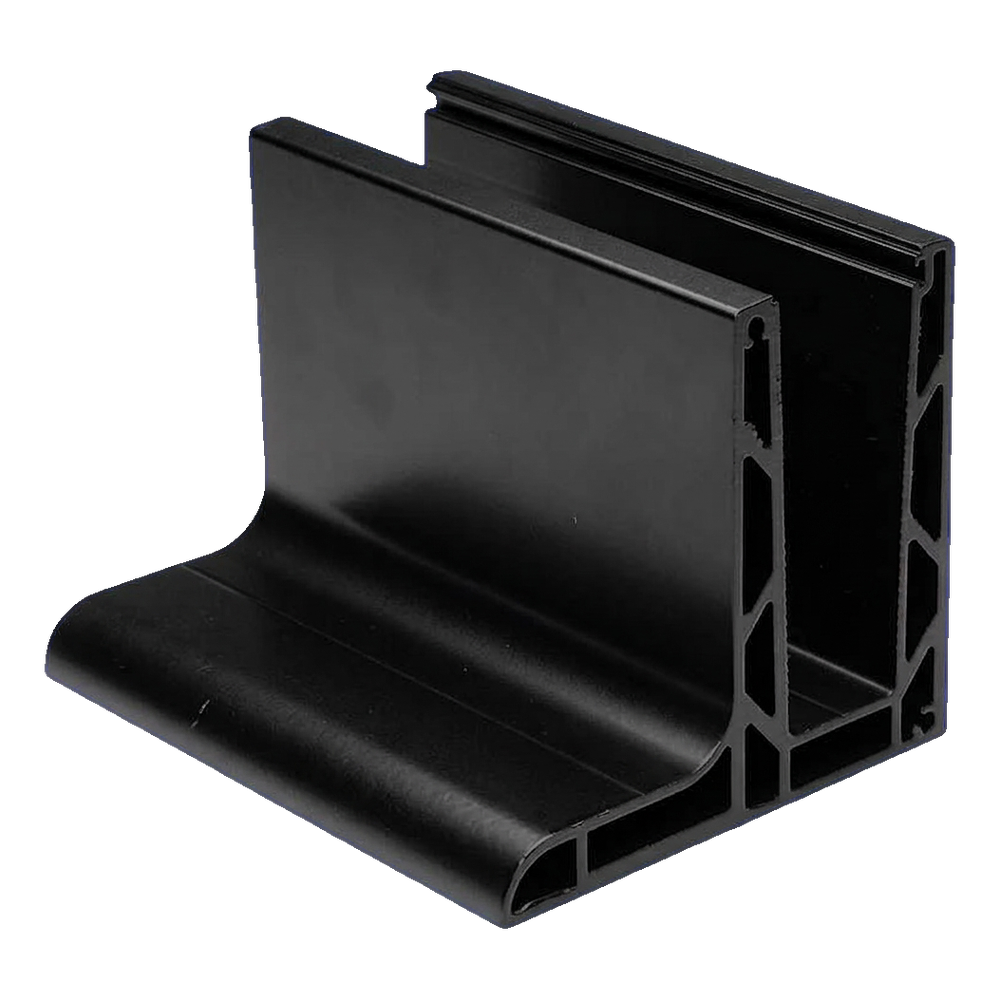

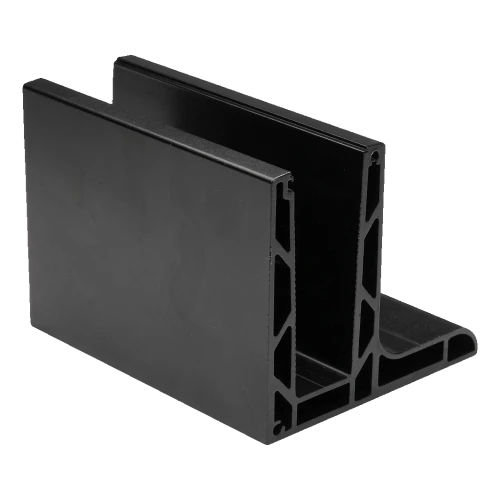

Kozza KE 105 – aluminiprofil L för helglasräcken 5000 mm svart
produkt otillgänglig
lägg till i önskelista
Beskrivning
Kozza KE 105 – aluminiumL-profil för heltäckande glasräcken 5000 mm, svart
Ihållig L-profil från serien Kozza KE 105 är en professionell lösning för montering av heltäckande glasräcken, avsedd för längsgående fästning uppifrån. Tack vare det platta systemet passar profilen perfekt till modern arkitektur — fungerar både i bostadsobjekt och i kommersiella utrymmen: hotell, köpcentra eller kontorsbyggnader.
Viktiga fördelar för installatören
- Universellt glasstjäleksområde — profilen tar emot glasskivor med tjocklek från 12 till 21,52 mm, vilket eliminerar behovet av att lagra olika profilvarianter
- Längsgående fästning uppifrån — snabb och bekväm montering, idealisk vid färdiga golv och färdiga tak
- Platt system — minimalistisk utseende utan utskjutande element, i enlighet med aktuella arkitektoniska trender
- Färdiga monteringshål — 17 hål placerade varje 300 mm med fördjupning möjliggör omedelbar förankring utan ytterligare borrning
- Svart färg — elegant, anodiserad finish som passar till mörka ramar och moderna interiörer

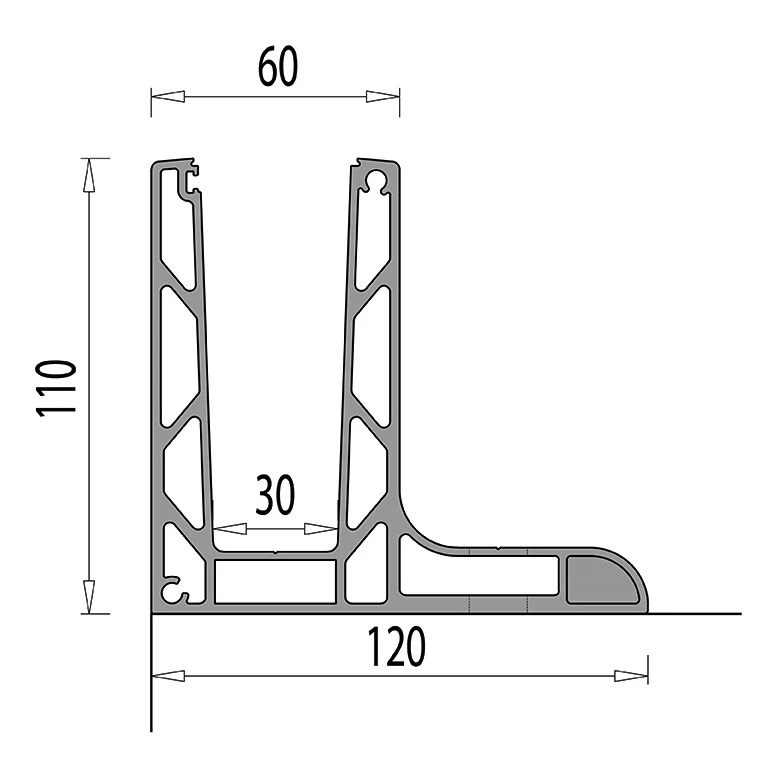

Profilens dimensioner och parametrar
- Profillängd: 5000 mm
- Höjd (H): 110 mm
- Basbredd (W): 120 mm
- Övre delens bredd – glasficka: 60 mm
- Inre bredd av fickbotten: 30 mm
- Glasstjäleksområde: 12–21,52 mm
- Material: aluminium EN AW 6063
- System: platt
- Fästning: längsgående uppifrån
- Färg: svart
- Vikt: 30 kg

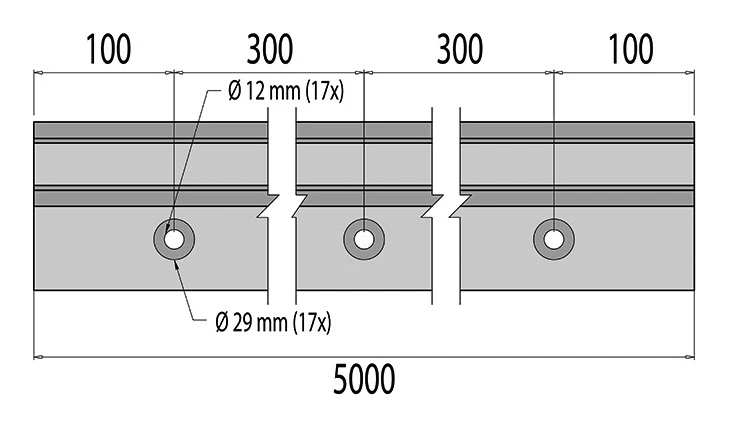

Placering av monteringshål
- Antal hål: 17 st.
- Genomgående håldiameter: Ø 12 mm
- Fördjupningsdiameter: Ø 29 mm
- Centrumavstånd mellan hål: 300 mm
- Avstånd första/sista hålet från kant: 100 mm

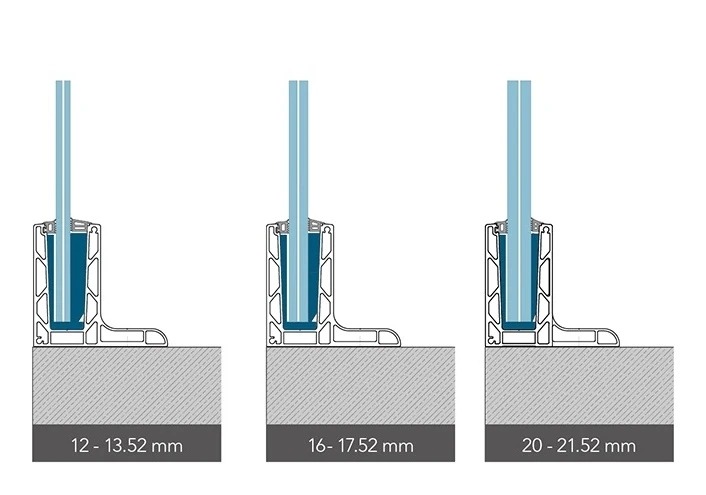

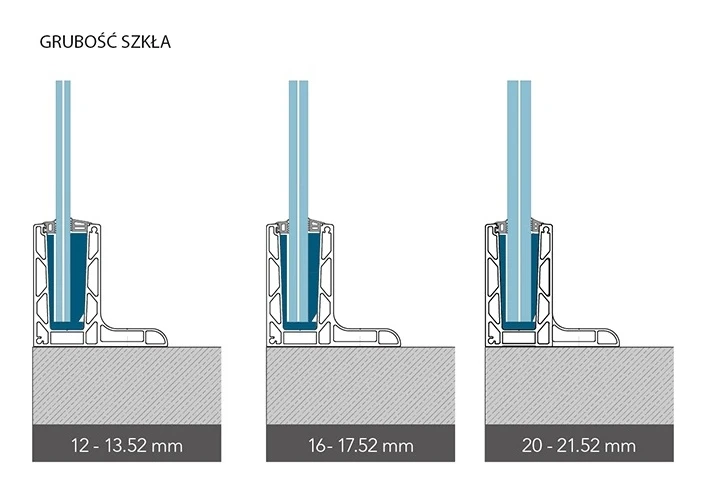

Kompatibilitet med glas
Profil KE 105 samarbetar med tre tjäleksområden för härdat och laminerat glas. Tack vare fästningssystemet GLASSMOVE anpassar sig tätningarna inuti profilen till den specifika skivtjockleken, vilket säkerställer stabil och säker infästning:
- Glas 12–13,52 mm
- Glas 16–17,52 mm
- Glas 20–21,52 mm
Förankringssätt

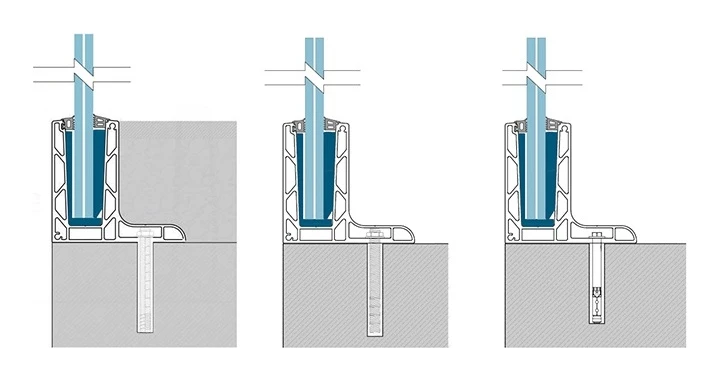

Profilen kan förankras mekaniskt till underlaget med hjälp av ankare — ritningarna ovan visar tre typiska varianter av infästning beroende på avjämningstjocklek och underlagstyp. Fördjupningarna i monteringshålen (Ø 29 mm) gör det möjligt att dölja skruvhuvudet under profilens yta.

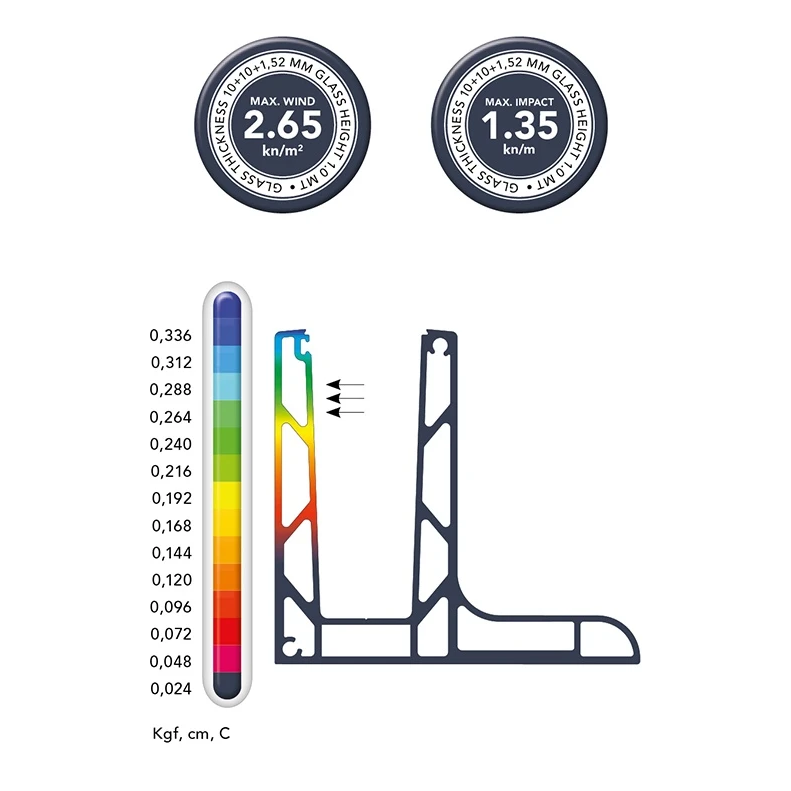

Hållfasthet och förskjutningsanalys
Profilen har genomgått analys med finita elementmetoden (FEM). Förskjutningsresultaten anges för en profil med baslängd 1,0 m vid horisontell belastning under 500 kg (5000 N), mätt från basen till profilens högsta punkt. För glas med tjocklek 10+10+1,52 mm och höjd 1,0 m uppnåddes:
- Maximal vindbelastning: 2,65 kN/m²
- Maximal stötbelastning: 1,35 kN/m
Hållfasthetstabell för KE-serien
Tabellen nedan visar maximala värden för vind- och stötbelastningar för tre modeller i KE-serien beroende på tjocklek och höjd på glasskivan:
| KE-serie | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas höjd 1,0 m | Glas höjd 1,2 m | Glas höjd 1,0 m | Glas höjd 1,2 m | Glas höjd 1,0 m | Glas höjd 1,2 m | |||||||
| Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | Max. vind (kN/m²) | Max. stöt (kN/m) | |||
| KE 105 | 2,65 | 1,35 | 1,83 | 0,94 | 4,61 | 2,35 | 3,20 | 1,63 | 7,20 | 3,67 |
| KE 108 | 3,36 | 1,72 | 2,33 | 1,19 | 5,87 | 2,99 | 4,08 | 2,08 | 9,16 | 4,67 |
| KE 122 | 7,84 | 4,00 | 5,44 | 2,78 | 13,71 | 6,99 | 9,52 | 4,86 | 21,39 | 10,91 |
Dimensionstoleranser och ytbehandling
Profilen tillverkas enligt europeiska standarder för extruderat aluminium. Anodiserad ytfinish i svart färg ger hållbar och korrosionsbeständig yta som behåller sitt utseende över tid.
- Standard: EN 755-1
- Ytbehandling: anodisering klass AA-15 (minimum 15 μm)
- Dimensionstolerans: ±0,2 mm
- Räthet: ≤ 2 mm på 1000 mm längd
Tillbehör och kompletteringar
För professionell installation rekommenderas användning av:
- Strukturella glaslim för permanent fästning av glasskivor
- Distansbrickor av neopren för optimal lastdistribution
- Rostfria skruvar och brickor för korosionsbeständig förankring
- Silikontätning för väderbeständig försegling
Installation och underhåll
Installationen ska utföras av kvalificerad personal i enlighet med gällande byggregler och tillverkarens anvisningar. Profilen kräver minimal återkommande underhållning — regelbunden rengöring med milda rengöringsmedel räcker för att bibehålla dess estetiska och funktionella egenskaper.
Tillämpningsområden
- Balkonger och terrasser
- Trappräcken och gallerier
- Glasavskärmningar i offentliga byggnader
- Handelslokaler och showrooms
- Hotell och restauranger
- Kontorsbyggnader och skyskrapor
Kozza KE 105 är ett professionellt system som kombinerar stark konstruktion, estetisk design och enkel installation — idealiskt för projekt som kräver hög kvalitet och modern design.
Tekniska data
| Tillbehörstyp | U-profil |
| Material | Aluminium |
