Kozza KE 120 – U-profil för helglasräcken 5000 mm, sidoinfästning
produkt otillgänglig
lägg till i önskelista
Beskrivning

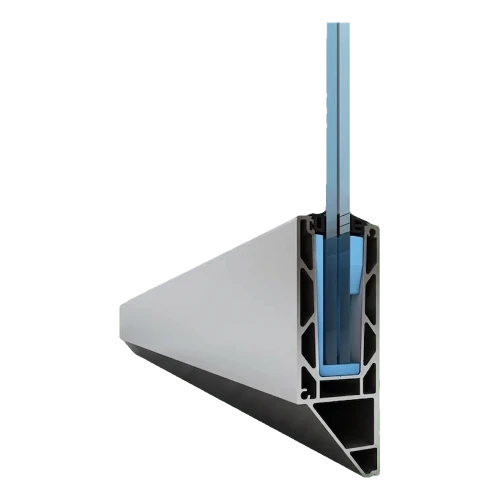

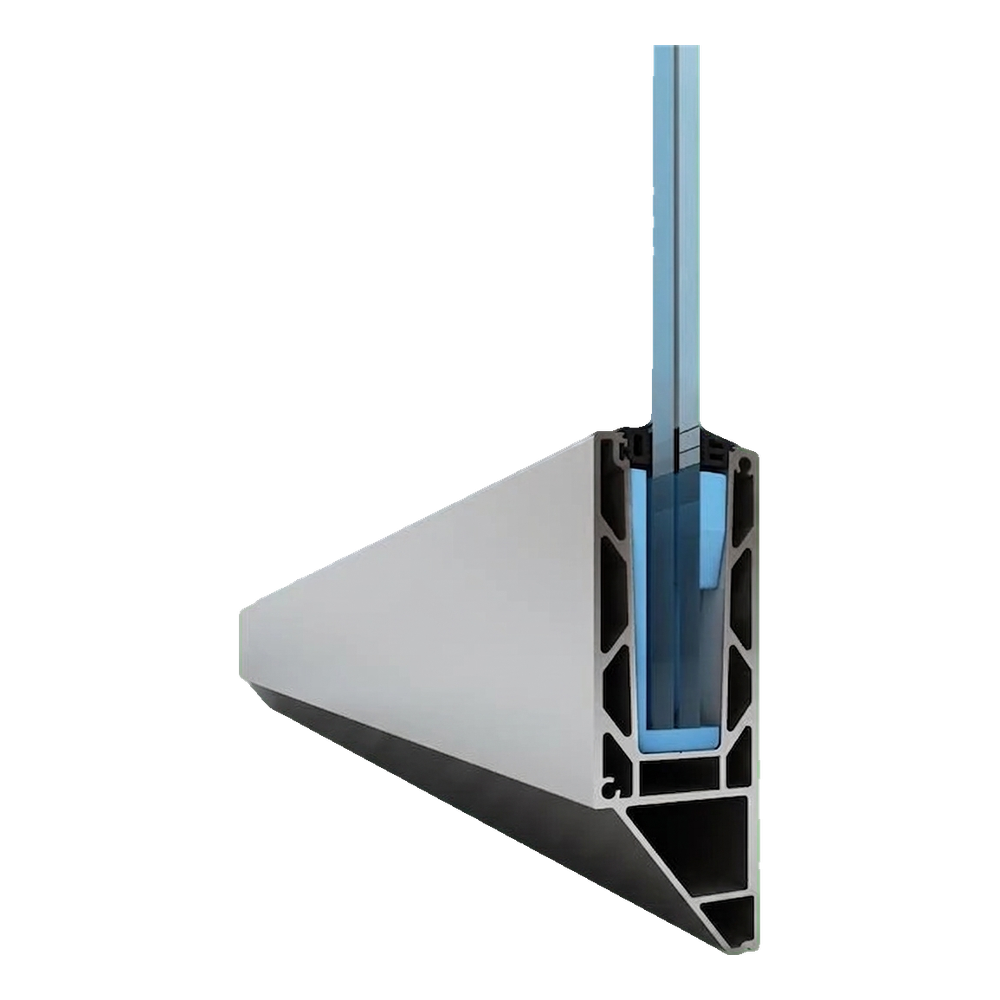

Kozza KE 120 – U-profil i aluminium för helglasräcken 5000 mm, sidofäste

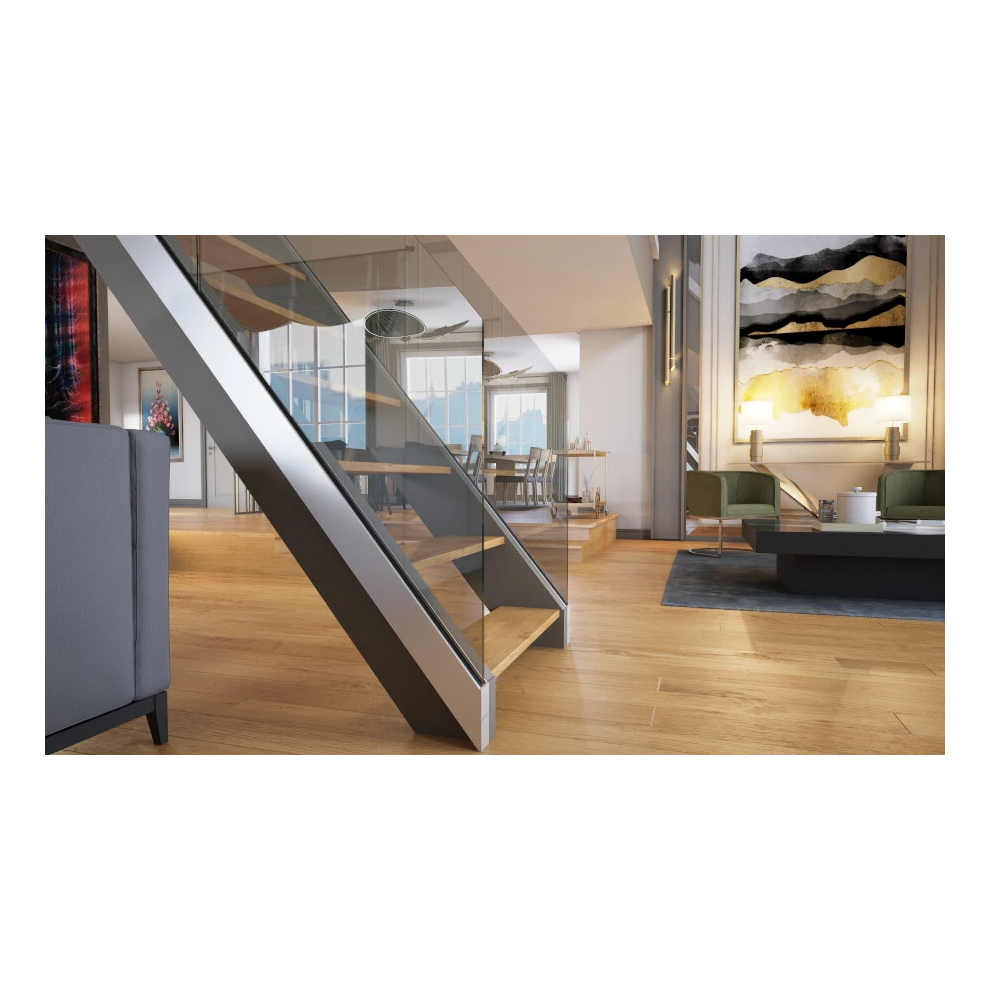

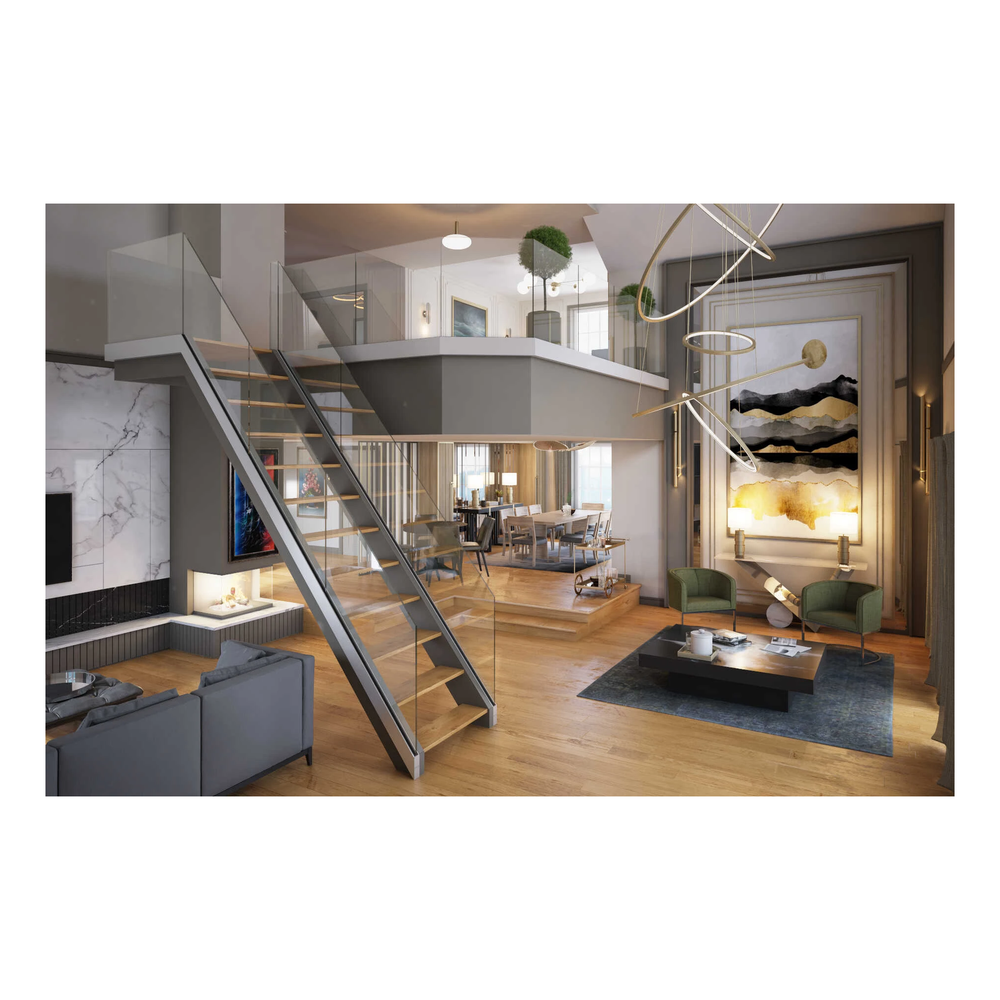

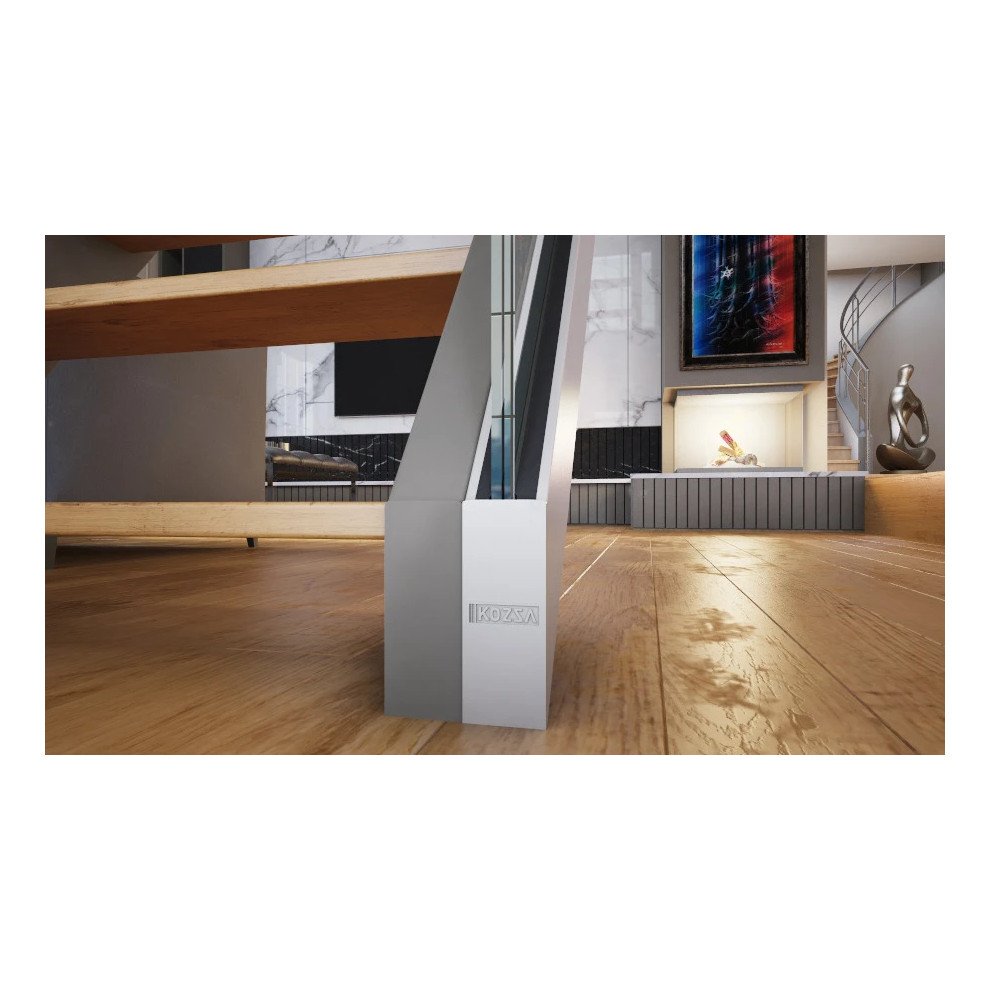

U-kammarprofilen för helglasräcken Kozza KE 120 är en professionell lösning för sidmontage av glasskivor, utvecklad i samarbete med arkitekter. Tack vare det plana systemet med matt anodisering ger profilen en minimalistisk, elegant utseende som är perfekt för både bostadsutrymmen (trappor, mezzaniner, terrasser) och kommersiella objekt — hotell, kontorsbyggnader och köpcentra.
KE 120-profilen med längden 5000 mm hanterar ett brett spektrum av glastjocklekar — från 12 mm till 21,52 mm — vilket gör det möjligt att använda både enskilda härdade glasskivor och flerskiktsglas laminerat glas (VSG/ESG). Maximal höjd på glasskivan är 120 cm, vilket gör att systemet fungerar i de flesta typiska räckestillämpningar.
Profilens nyckelkenskaper
- Serie: KE 120
- Profiltyp: U-kammare för helglasräcken
- Fäste: sido (till vägg eller bärande konstruktion)
- System: platt
- Finish: matt anodisering
- Material: aluminiumlegering EN AW 6063
- Glastjockleksområde: 12–21,52 mm

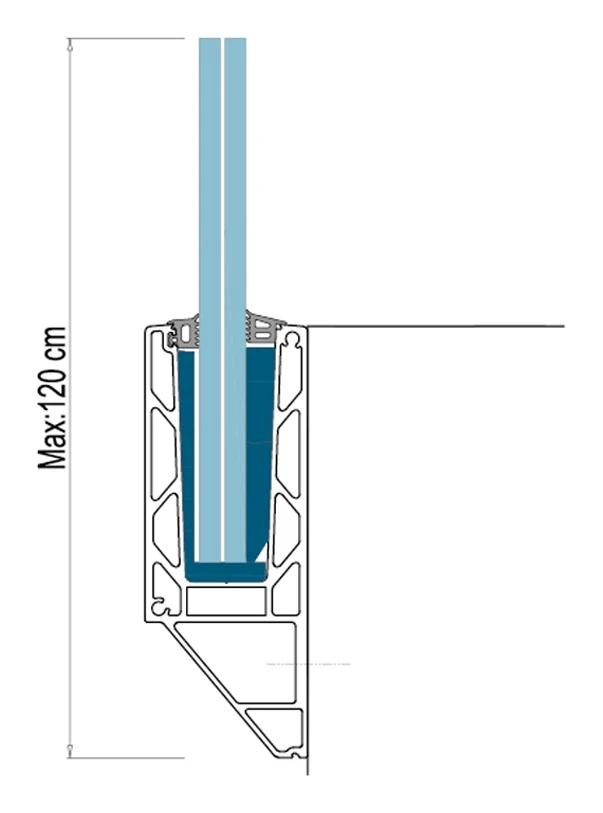

- Maximal glashöjd: 120 cm
- Profillängd: 5000 mm
- Vikt: 28 kg
Universalitet i glastjocklek är en av de största fördelarna med KE 120-profilen. Systemet hanterar tre områden: 12–13,52 mm, 16–17,52 mm och 20–21,52 mm. Anpassning sker med hjälp av dedikerade distansinlägg som precist centrerar och stabiliserar glasskivan i profilens kamma. Tack vare detta täcker en profiltyp behoven för olika projekt — från lätta inomhusräcken till hållbara utomhusräcken med tjockt laminerat glas.

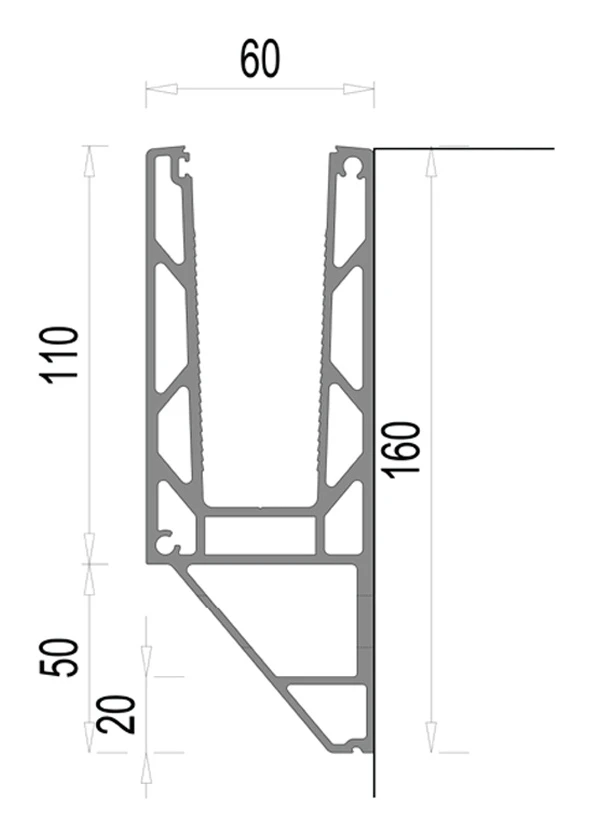

Profilens tvärsnittsmoment
- Total höjd på profil: 160 mm
- Höjd på främre vägg (spår för glas): 110 mm
- Höjd på nedre stöddel: 50 mm
- Höjd på nedre kant framtill: 20 mm
- Profilbredd (topp): 60 mm

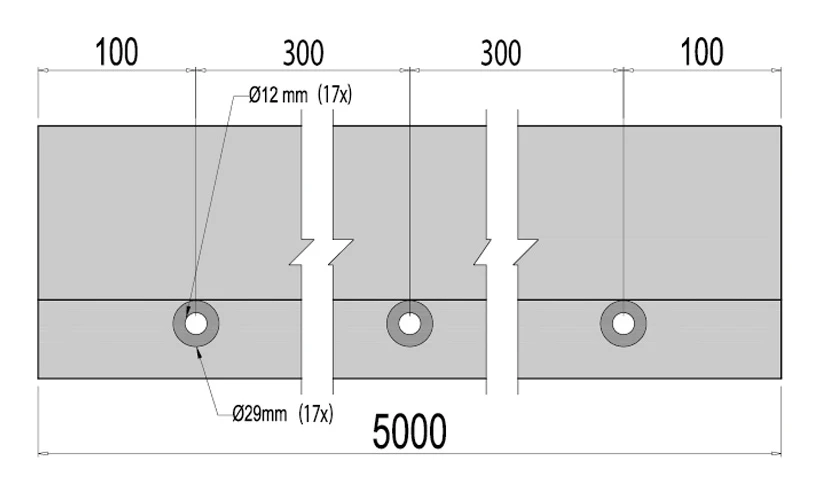

Schema för monteringshål
Profilen har fabrikstillverkade 17 monteringshål jämnt fördelade över hela längden 5000 mm. Hålavståndet är 300 mm och avståndet från profilens kant till axeln för första och sista hålet — 100 mm. Varje hål har diametern Ø12 mm med fördjupning Ø29 mm, vilket möjliggör montering med skruvar med koniskt huvud. Den precisa placeringen av hålen påskyndar installationen avsevärt — ingen borrning på plats krävs.

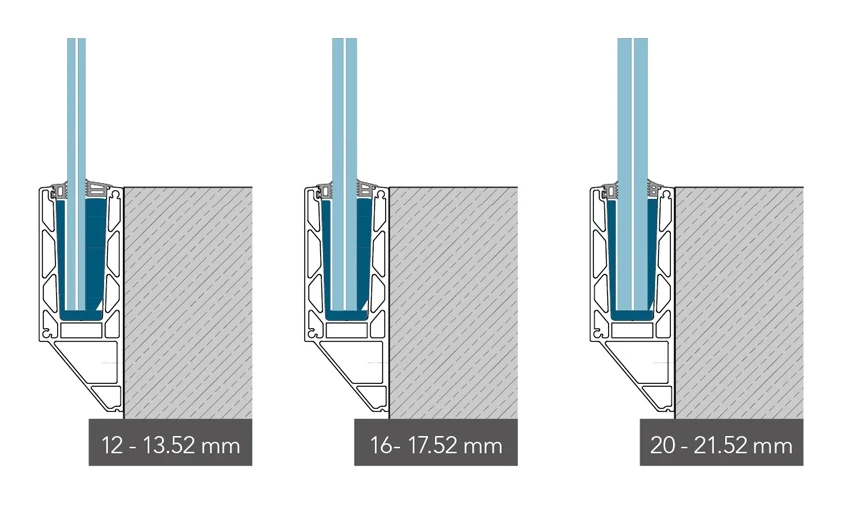

Varianter av glastjocklek
KE 120-profilen är kompatibel med tre glastjockleksområden. Val av lämplig distansinlägg möjliggör snabb anpassning till specifika projekt — utan behov av att beställa en annan profil.

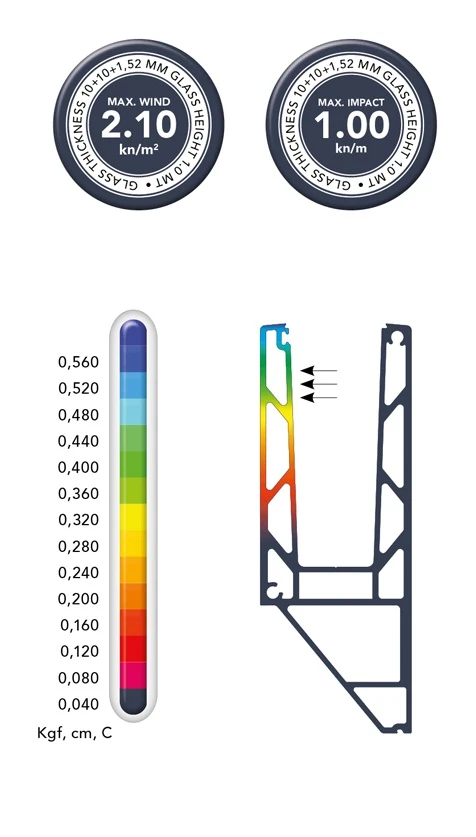

Hållfasthet och motstånd mot belastningar
KE 120-profilen har testats för vind- och stötbelastningar. För glas med tjockleken 10+10+1,52 mm och höjden 1,0 m är den maximala vindbelastningen 2,10 kN/m² och maximal slagkraft — 1,00 kN/m. Förskjutningsresultat anges för profil med baslängd 1 m vid horisontell belastning under 500 kg (5000 N), från basen till profilens högsta punkt.
Belastningstabell för KE-serien
| KE-serie | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas höjd 1,0 m | Glas höjd 1,2 m | Glas höjd 1,0 m | Glas höjd 1,2 m | Glas höjd 1,0 m | Glas höjd 1,2 m | |||||||
| Max vind (kN/m²) | Max slag (kN/m) | Max vind (kN/m²) | Max slag (kN/m) | Max vind (kN/m²) | Max slag (kN/m) | Max vind (kN/m²) | Max slag (kN/m) | Max vind (kN/m²) | Max slag (kN/m) | Max vind (kN/m²) | Max slag (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,68 | 0,58 | 2,45 | 0,85 | 1,68 | 0,58 | 2,45 | 0,85 | 1,68 | 0,58 |
| KE 120 | 2,10 | 1,00 | 1,40 | 0,67 | 2,10 | 1,00 | 1,40 | 0,67 | 2,10 | 1,00 | 1,40 | 0,67 |
Tekniska data
| Tillbehörstyp | U-profil |
| Material | Aluminium |
