Löpvagn 3-hjulig för hängande skjutportar för profil 60x60 2 stålhjul 1 av plast
produkt otillgänglig
lägg till i önskelista
Beskrivning
3-hjulsvagn för hängande skjutportar – profil 60x60 mm, 200 kg

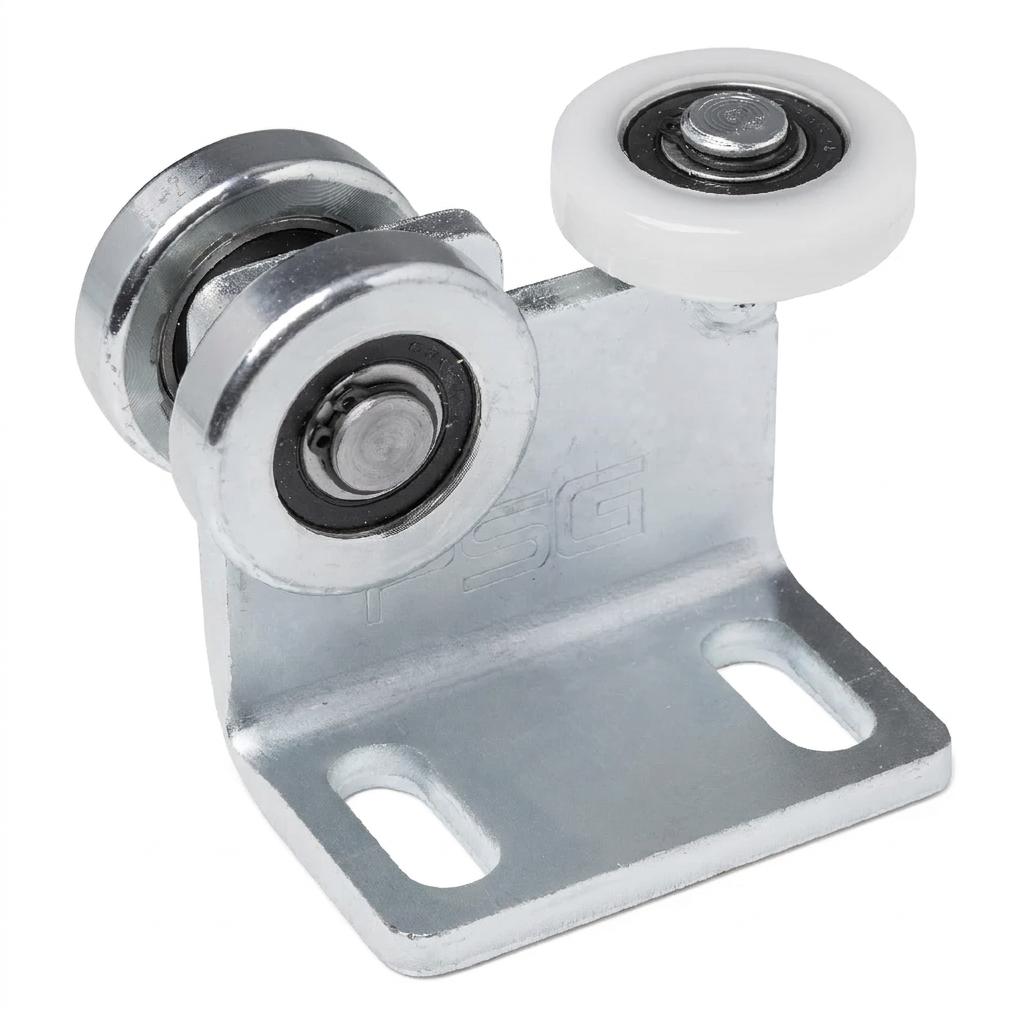

3-hjulsvagn för hängande skjutportar är ett precisionstillverkat löpelement avsett för system med hängande skjutportar på profil 60×60 mm. Utrustad med två stålrullar och en rulle i plast ger den smidig och tyst drift av infartsporten vid en maximal belastning på 200 kg.
Vagnskonstruktionen baseras på en massiv vinkel av galvaniserat stål, vilket garanterar hög korrosionsbeständighet och lång drifttid under varierande väderförhållanden. Rullarna är monterade på kullager som minimerar rullmotståndet, vilket ger ett lätt och driftsäkert rörelse av portbladet – även vid höga belastningar.
Konstruktion och funktionsprincip
Vagnen består av tre rullar med en diameter på 51 mm – två vertikala stålrullar leder porten längs den nedre flänsen på bärprofilen, medan den tredje rullen i plast, placerad horisontellt, stabiliserar portbladet från sidan och eliminerar sidoavvikelser och vibrationer. Denna konfiguration ger en säker trepunktsstyrning i profilen 60×60 mm.
Monteringsbasen med ovala hål möjliggör justering av vaggens position i förhållande till portbladet, vilket underlättar exakt inställning vid montering och efterföljande korrigering under drift.

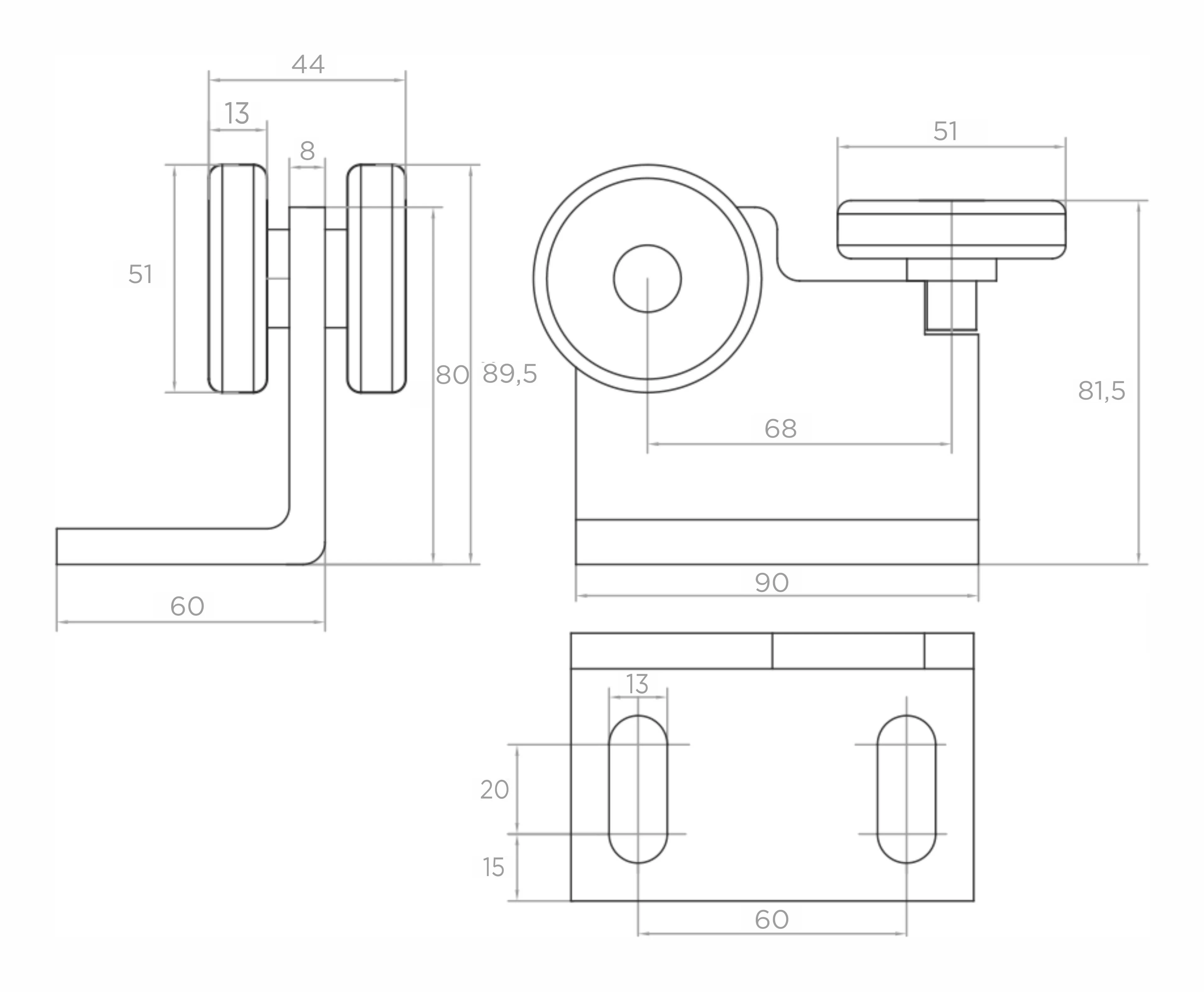

Mått och monteringsdata
- Total höjd på vagnen: 89,5 mm
- Höjd till axeln för vertikala rullar: 80 mm
- Höjd till överkanten på horisontell rulle: 81,5 mm
- Diameter på rullar (stål och plast): 51 mm
- Total bredd på vertikala rullar: 44 mm
- Bredd på enskild rulle: 13 mm
- Axelavstånd mellan rullar (vertikala – horisontell): 68 mm
- Vinkeljärnets väggtjocklek: 8 mm
- Monteringsbas mått: 90 × 60 mm
- Ovala hål: bredd 13 mm, längd 20 mm
- Centrumavstånd monteringshål: 60 mm
- Avstånd från hålets axel till basens kant: 15 mm
Driftparametrar
- Maximal belastning: 200 kg
- Styrprofil: 60×60 mm
- Rullar: 2 i stål + 1 i plast
- Vinkeljärnets material: galvaniserat stål
- Lagring: kullager
- Vikt: 1,075 kg
- Förpackningsvolym: 810 cm³
- EAN: 5903313204552
Vagnen är monteringsklar – den fästs med skruvar genom de ovala hålen i basen direkt på portbladets konstruktion. Hålen avlånga form möjliggör positionsjustering inom några millimeter, vilket är avgörande för att rikta in porten efter installation.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Produkttyp | Enskild vagn |
| Antal rullar [szt.] | 3 |
| Vagnkonstruktion | Fast |
| Max. bärförmåga [kg] | 200 |
| Hjulmaterial | Stål |
| Löpskenestorlek | 60x60x4 |
| Typ av löpsystem | Hängsystem |
