Löpvagn 89x100 mm för skena 6V.089 skjutgrind 8 rullar av stål

000-310 (1)
  • Ny produkt
Tillgänglighet: I lager (stor kvantitet)
Leverans inom: 8 Arbetsdagar
Vikt: 11.3 kg
Pris/ st: 765,91 kr 765.91
inkl. 25% MOMS, exkl. fraktkostnader
Netto pris/ st: (612,74 kr)
exkl. 25% MOMS, exkl. fraktkostnader
antal st

produkt otillgänglig

lägg till i önskelista
Visa Mastercard Google Pay Apple Pay PayPal Bank Transfer
Betyg: 0
Leverantör: PSG
Produktkod: 000-310

Beskrivning

Löpvagn med 8 rullar svängbar för skjutgrind – stålrullar

Svängbar löpvagn med 8 rullar är ett robust styrningselement för skenbaserade skjutgrindar, kompatibelt med skenan 6V.089. Den flerskiktade centralplattan ger ökad bärförmåga och driftstabilitet, medan stålrullarna garanterar smidig grinddrift under många års användning.

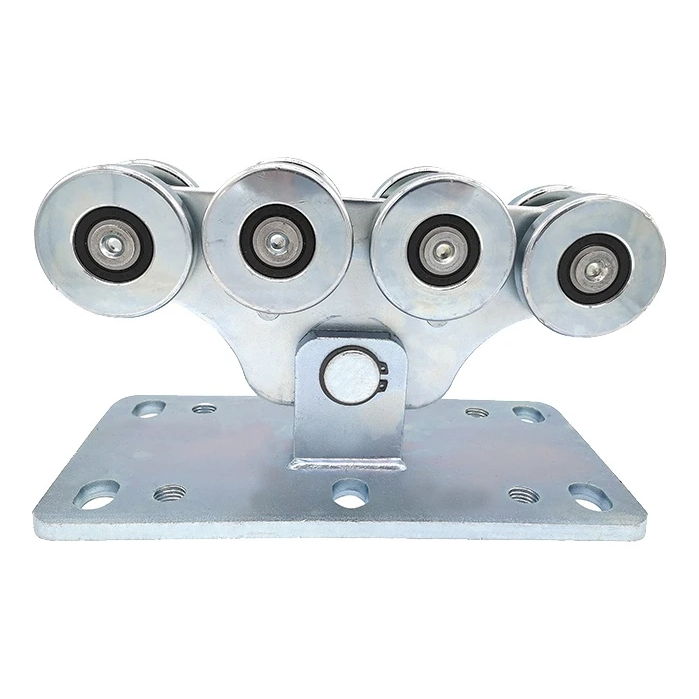

Svängbar löpvagn med 8 rullar – frontvy
Svängbar löpvagn med 8 rullar – frontvy

Produktens viktigaste egenskaper

  • Typ: svängbar löpvagn
  • Antal rullar: 8
  • Rullmaterial: stål
  • Kompatibilitet: skena 6V.089
  • Konstruktion: flerskiktad (ökad hållfasthet)
  • Monteringsbas med hål: 4× M16
  • Vikt: 11,3 kg
  • Höjd (H): 169 mm

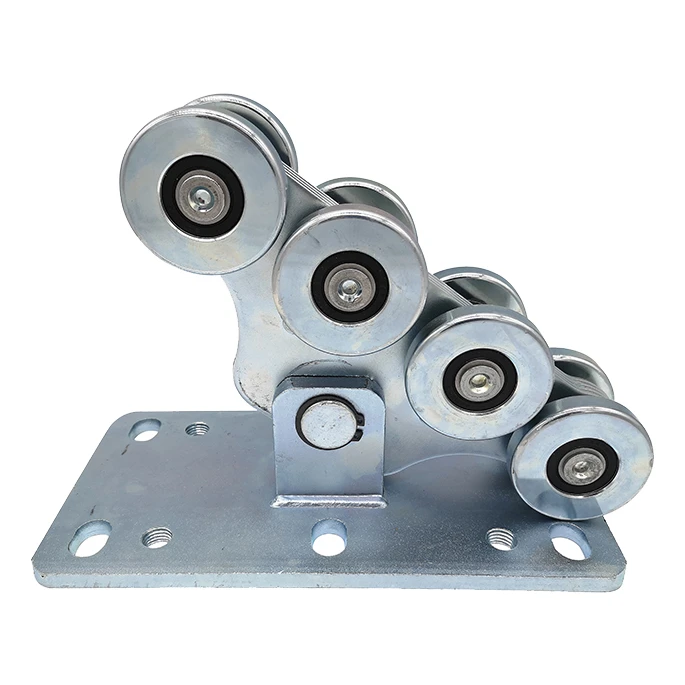

Löpvagn med 8 rullar – perspektivvy
Löpvagn med 8 rullar – perspektivvy

Hållbarhet och tillförlitlighet under lång tid

Löpvagnen utmärker sig genom hög motståndskraft mot mekaniska skador och dynamiska belastningar. Det flerskiktade centralelementet minskar deformationer under högt tryck, vilket ger stabil styrning även av tunga grindblad. Stålrullarna, monterade på lager, säkerställer tyst och smidig drift med minimalt rullmotstånd och begränsat servicebehov. Den svängbara konstruktionen kompenserar eventuella axiella avvikelser i skenan och skyddar rullarna mot ojämnt slitage.

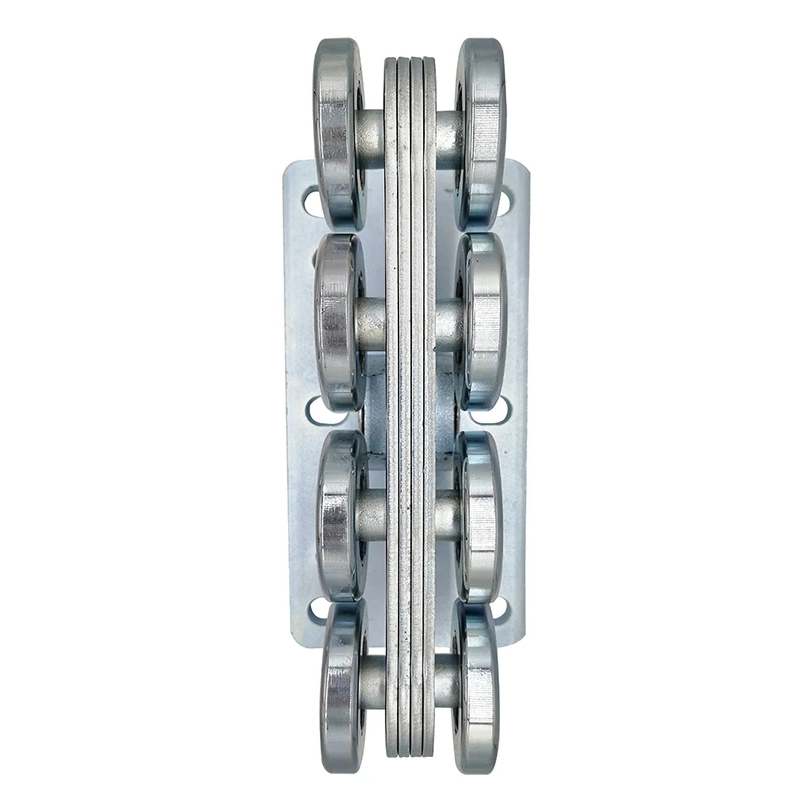

Löpvagn – uppifrånvy över rullarrangemanget
Löpvagn – uppifrånvy över rullarrangemanget

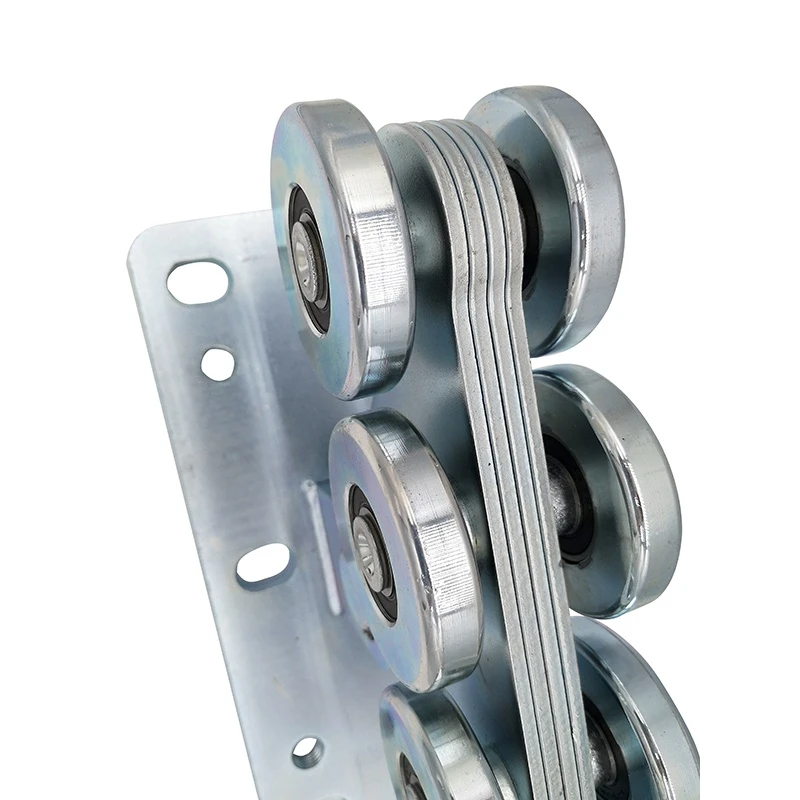

Löpvagn – närbild på flerskiktad konstruktion och stålrullar
Löpvagn – närbild på flerskiktad konstruktion och stålrullar

Yttre mått

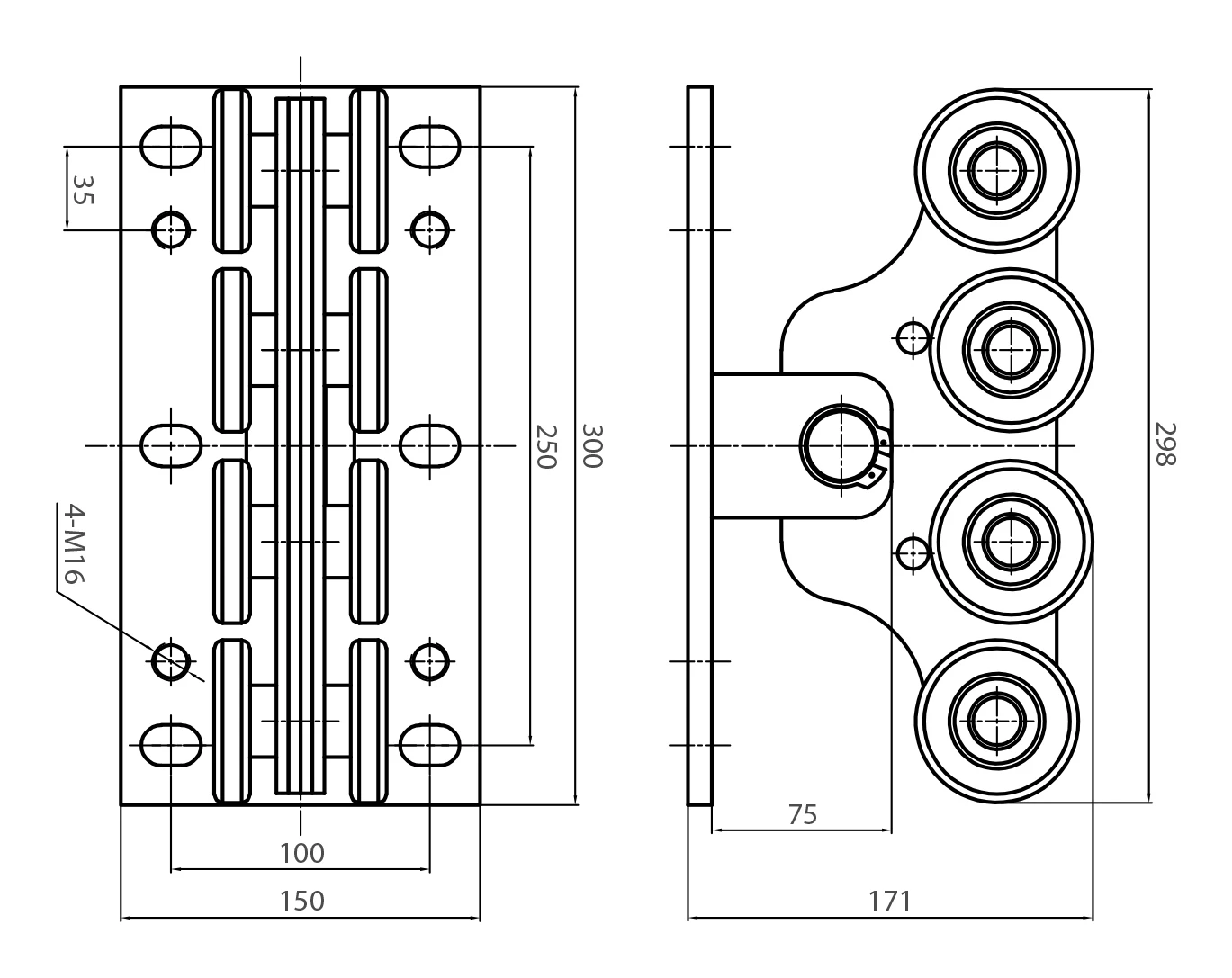

Teknisk ritning av löpvagnen – yttermått och monteringshålsavstånd
Teknisk ritning av löpvagnen – yttermått och monteringshålsavstånd

Den tekniska ritningen visar löpvagnens viktigaste mått, vilket möjliggör exakt planering av monteringen i grindkonstruktionen:

  • Basskivans mått: 150 × 300 mm
  • Monteringshålens centrumavstånd: 100 × 250 mm
  • Monteringshål: 4× M16
  • Kantavstånd för hål: 35 mm
  • Total bredd med rullar: 171 mm
  • Total höjd (sidovy): 298 mm
  • Rullarnas axelavstånd från basskivans kant: 75 mm

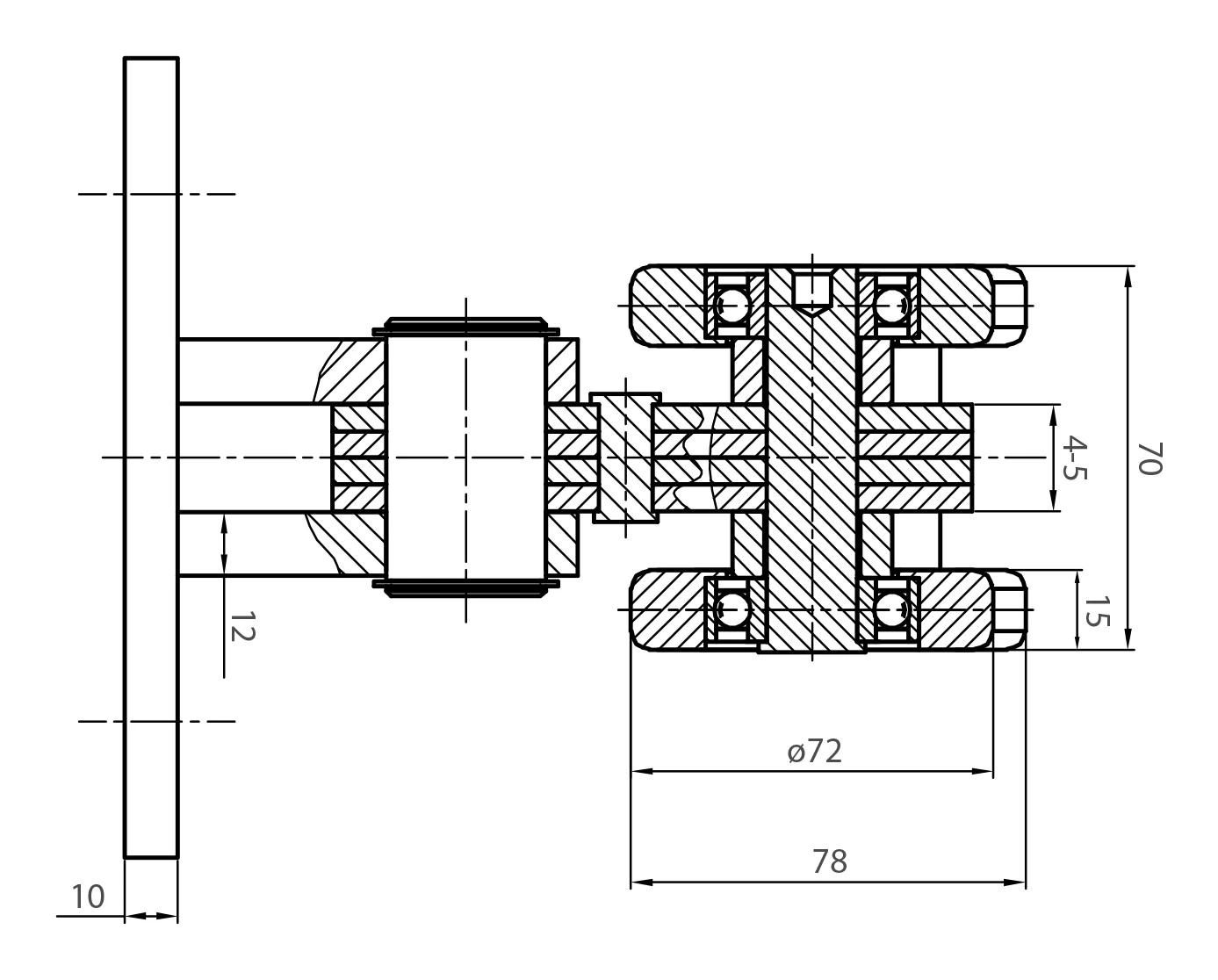

Tekniskt tvärsnitt av löpvagnen – rullmått och konstruktionsdetaljer
Tekniskt tvärsnitt av löpvagnen – rullmått och konstruktionsdetaljer

Rull- och tvärsnittsmått

  • Rulldiameter: ø72 mm
  • Rullbredd: 78 mm
  • Rullenhetens höjd: 70 mm
  • Skenans styrspalt: 4–5 mm
  • Basskivans tjocklek: 10 mm
  • Lagerdiameter: 12 mm
  • Nedre spel: 15 mm
  • Volym: 5243,44 cm³
  • EAN: 5903313200240

Löpvagnen är en monteringsfärdig komponent som, efter fastsättning på grindstommen med fyra M16-bultar, omedelbart är driftsklar. Tack vare den robusta stålkonstruktionen och de precisionstillverkade lagren erbjuder produkten många års driftssäker användning även i intensivt använda industriportar.

Ładowanie tabeli porównawczej...

Tekniska data

Vagnkonstruktion Svängbar
Hjulmaterial Stål
Löpskenestorlek 100x89x5
Typ av löpsystem Rullsystem
Produkttyp Enskild vagn
Antal rullar [szt.] 8
