Monteringsplatta för takbeläggning 375x375mm CWL
produkt otillgänglig
lägg till i önskelista
Beskrivning

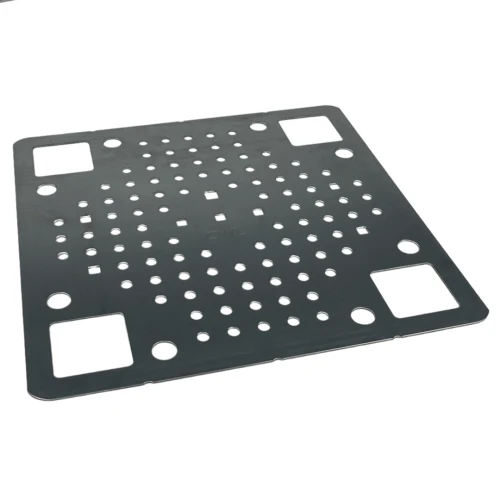

Monteringsplatta för takbeläggning 375x375mm CWL

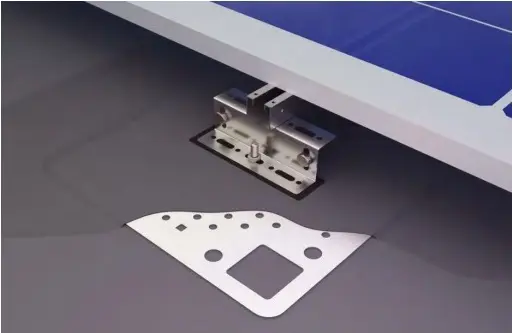

Monteringsplatta för takbeläggning 375x375mm CWL - Rostfritt stål H17 1.4016 för solcellssystem.
Monteringsplattan för takbeläggning 375x375mm CWL är en säker och universell lösning för varaktig montering av komponenter på asfalt- och plasttak. Monteringsplattan kan installeras över eller under befintlig takmembran för ett estetiskt utseende. Med måtten 400 x 400 mm för svetsning ger denna monteringsplatta säker och hållbar infästning utan behov av mekanisk förankring.
Membranet ska överensstämma med standarderna EN 13707:2004+A2:2009 och uppfylla följande krav:
Draghållfasthet i längd- och tvärriktning min. 300 N/50 mm EN 12311-1
Rivhållfasthet min. 150 N EN 12310-1
Skjuvhållfasthet vid längsgående och tvärgående fogar min. 500 N/50 mm EN 12317-1
Avdragshållfasthet

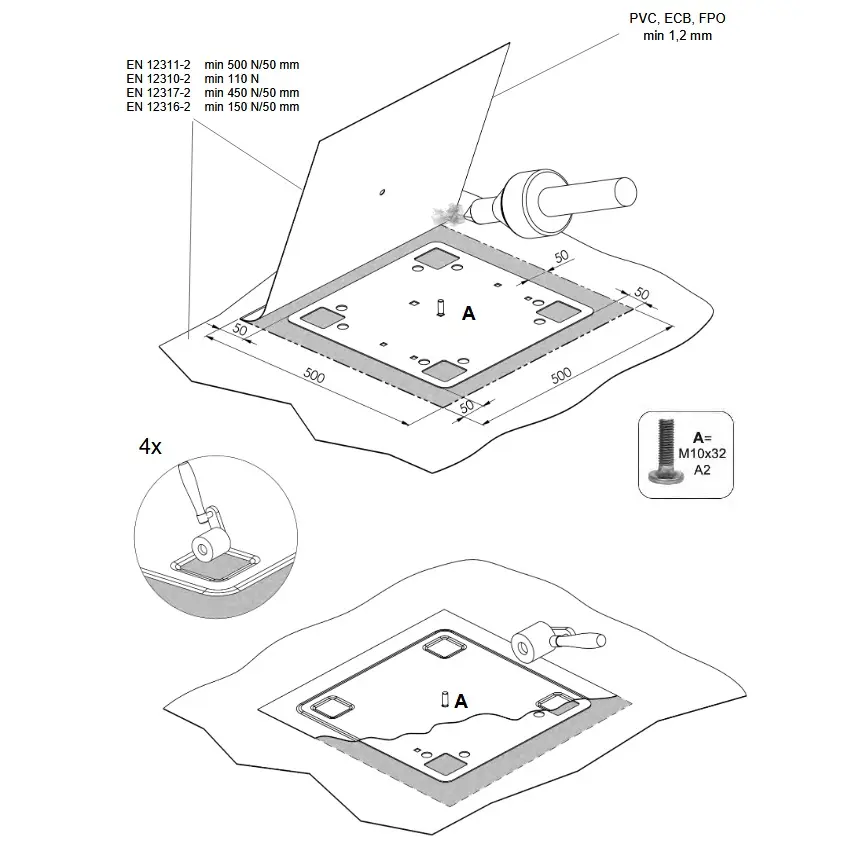

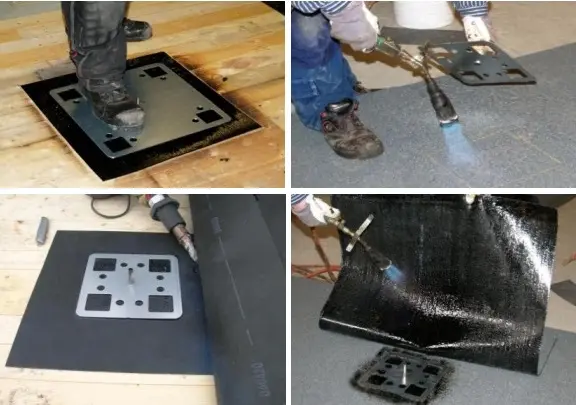

Monteringsplatta under takmembran
1. Skär ut en bit takmembran med måtten 500 x 500 mm. (Vid takrenovering kan monteringsplattan svetsas mellan befintligt och nytt membran. Det är då inte nödvändigt att använda en extra bit membran med måtten 500 x 500 mm).
2. Placera skruven under plattan i det avsedda hålet och svetsa monteringsplattan i mitten av den utskurna membranstycket.
3. Sätt på skyddshylsan på skruven.
4. Gör ett hål för skruven i det övre membranet.
5. Svetsa membranet över hela monteringsplattans yta.
6. Kontrollera att svetsarna vid fästpunkterna är kompletta.
7. Ta bort skruvens skyddshylsa.

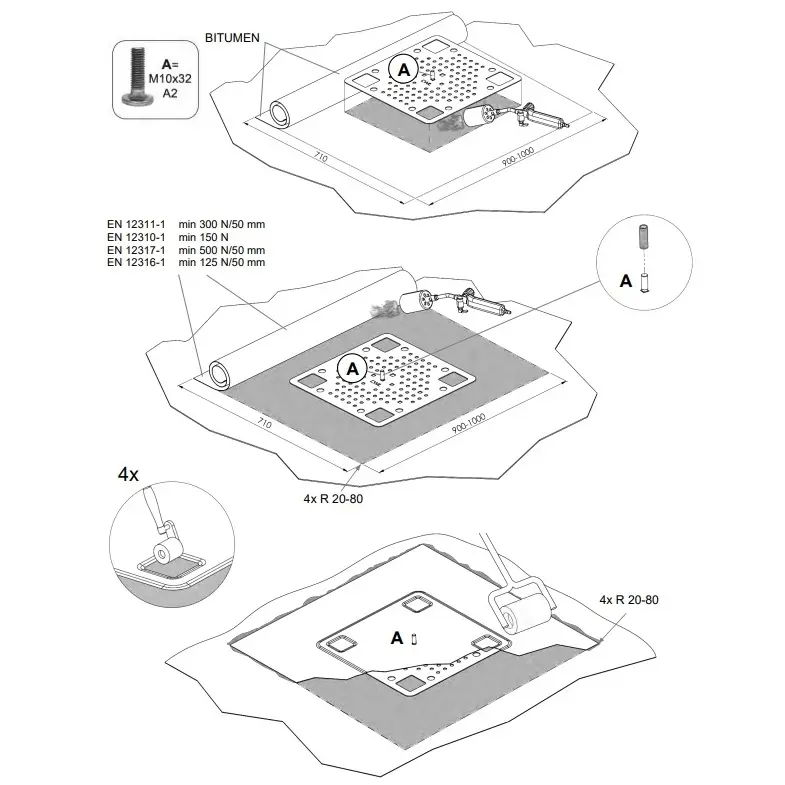

Monteringsplatta ovanpå takmembran
1. Placera skruven under plattan i det avsedda hålet och svetsa monteringsplattan på vald plats.
2. Skär ut en bit membran med måtten 800 x 1200 mm, 880 x 1100 mm eller 1000 x 1000 mm.
3. Sätt på skyddshylsan på skruven.
4. Gör ett hål för skruven i den utskurna membranstycket.
5. Svetsa membranet över hela monteringsplattans yta.
6. Kontrollera att svetsarna vid fästpunkterna är kompletta.
7. Ta bort skruvens skyddshylsa.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Tekniska data
| Typ | CWL-stöd |
| Justering | Nej |
| Stålklass | H17 |
