Noark Kopplingslåda med Överspänningsskydd DC+AC 40A 3-Fas SH-717
produkt otillgänglig
lägg till i önskelista
Beskrivning

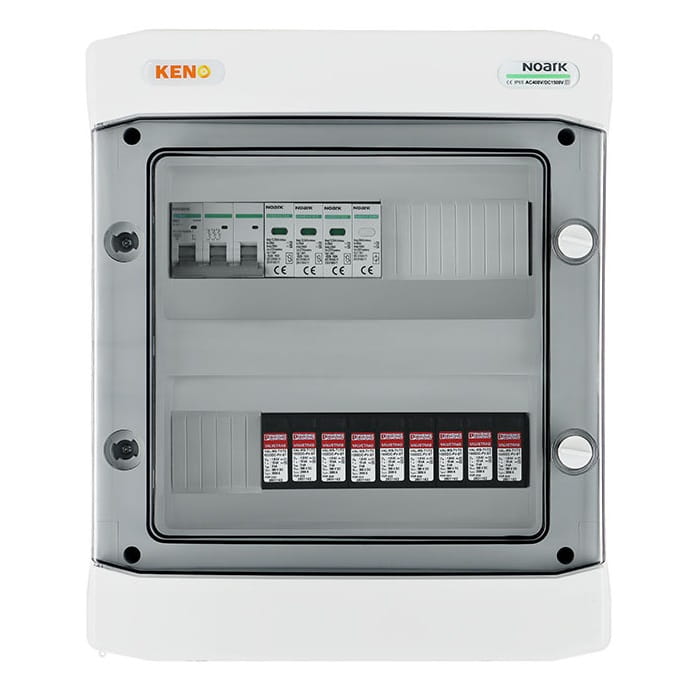

Noark Anslutningslåda med Överspänningsskydd DC+AC 40A 3-Fas SH-717
Anslutningslåda med överspänningsskydd DC + AC, typ 1+2, typ SH-717 DCAC
Anslutningscentralen, avsedd för matning av solcellsinverterare, erbjuder inte bara skydd mot kortslutningar och överbelastningar, utan även mot indirekta och direkta urladdningar på båda sidor av strömmen - både växelström och likström.
Den är avsedd för användning i jordade och isolerade PV-installationer, och tack vare den höga skyddsklassen IP är utomhusmontage möjligt. Centralens konstruktion är anpassad för ytmontage och kan, beroende på utrustning, fylla olika funktioner.
- Standardiserat, beprövat hölje: Garanterar robusthet och hållbarhet, vilket gör centralerna redo att möta olika installationskrav.
- Möjlighet att montera nyckellås: Ger en extra säkerhetsnivå och begränsar åtkomsten till elektrisk utrustning endast för behöriga personer.
- Genomskinliga dörrar: Möjliggör enkel åtkomst till centralens insida samt snabb visuell kontroll av utrustningens status utan att behöva öppna den.
Grundläggande parametrar DC-sida
| Parameter | Värde |
|---|---|
| Antal ingångar | utgångar PV-sträng | 3 | 3 |
| Antal | Typ av överspänningsskydd DC | Typ | 3 | Phoenix | T1/T2 |
| Anslutningstyp | Panelmonterade MC4 Stäubli |
Grundläggande parametrar AC-sida
| Parameter | Värde |
|---|---|
| Överspänningsskydd AC | Typ | Noark | T1/T2 |
| Överströmsskydd | Noark B40A 3F |
Använt överspänningsskydd DC (SPD)
| Parameter | Värde |
|---|---|
| Tillverkare / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Överspänningsskydd | T1 / T2 |
| Tomgångsspänning UOCSTC | ≤ 975 V DC |
| Maximal urladdningsström Imax (8/20) μs | 40 kA |
| Svarstid tA | ≤ 25 ns |
| Provblixtström (10/350) μs, laddning | 2,5 As |
| Provblixtström (10/350) μs, specifik energi | 6,25 kJ/Ω |
| Provblixtström (10/350) μs, toppvärde Iimp | 5 kA |
| Total avledd ström Itotal (8/20) μs | 40 kA |
| Total avledd ström Itotal (10/350) μs | 5 kA |
| Isolationsresistans Riso | > 5 GΩ (vid 500 V DC) |
| Märkurladdningsström In (8/20) μs | 15 kA |
| Märkbelastningsström IL | 80 A |
| Långvarig driftström ICPV | < 20 μA |
| Högsta kontinuerliga driftspänning UCPV | 1170 V DC |
| Kortslutningstålig ISCPV | 2000 A |
| Restspänning Ures | ≤ 3,5 kV (vid In) |
| - | ≤ 2,9 kV (vid 5 kA) |
| - | ≤ 3,2 kV (vid 10 kA) |
| - | ≤ 3,7 kV (vid 20 kA) |
| - | ≤ 4,1 kV (vid 30 kA) |
| - | ≤ 4,6 kV (vid 40 kA) |
| Skyddsledarström IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Skyddsnivå Up | ≤ 3,5 kV |
| Effektförbrukning i standby-läge PC | ≤ 25 mVA |
| Anslutningskonfiguration | Y-konfiguration |
Använt överströmsskydd (MCB) (1)
| Parameter | Värde |
|---|---|
| Tillverkare / Modell | Noark / Ex9BN 3P B40 |
| Märkström | 40A; 3-F |
| Märkkopplingsspänning Ue | 230/415 V AC |
| - | 72 V DC per pol (1P, 2P) |
| - | 48 V DC per pol (3P, 4P) |
| Minimispänning | 12 V AC/DC |
| Märkstötspänning Uimp enligt IEC 60898-1 | 6 kV |
| Märkstötspänning Uimp enligt IEC 60947-2 | 6 kV |
| Märkbrytförmåga vid kortslutning Icn enligt IEC 60898-1 | 6 kA |
| Märkbrytförmåga vid kortslutning Icn enligt IEC 60947-2 | 10 kA |
| Märkisolationsspänning Ui | 690 V AC |
| Antal poler | 3 |
| Frekvens | 50/60 Hz |
| Karakteristik | B |
| Utförande enligt | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mekanisk livslängd | 20 000 kopplingar |
| Elektrisk livslängd | 10 000 kopplingar |
| Energibegränsningsklass | 3 |
| Användningskategori | A |
| Matningsriktning | Valfri (uppifrån eller nedifrån) |
Använt överspänningsskydd AC (SPD)
| Parameter | Värde |
|---|---|
| Tillverkare / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Anslutning | L-N/PE N-PE |
| Utförande enligt | EN 61643-11 |
| Typ av överspänningsskydd | Type 1+2 (klass I+II, B+C, T1+T2) |
| Patronutförande | MOV (Varistor)GDT (Gnistgap) |
| Märkspänning Un | 230 V AC |
| Referenstestspänning UREF | 255 V AC |
| Kontinuerlig driftspänning Uc | 275 V AC 255 V AC |
| Frekvens f | 25 kA per pol 50 kA per pol |
| Specifik energi W/R | 156.25 kJ/Ω |
| Maximal impulsström Iimp (10/350 μs) | 12.5 kA per pol 50 kA per pol |
| Maximal urladdningsström Imax (8/20 μs) | 50 kA per pol |
| Spänningsskyddsnivå Up för ström In | 1.5 kV 1.5 kV |
| Spänningsskyddsnivå Up för ström Imax | 1.8 kV 1.5 kV |
| Spänningsskyddsnivå Up för 5 kA (8/20 μs) | 1 kV |
| N-PE Förmåga att släcka följdström Ifi | 100 A |
| Gnistöverspänning | 335 V |
| 200 ms | 335 V 1200 V |
| Läckström IPE vid UREF | ≤ 1 mA |
| Överspänningsskyddets spänning för ström 1mA | 387 - 473 V |
| Svarstid | ≤ 25 ns ≤ 100 ns |
| Maximal förskyddssäkring | 160 A gG |
| Kortslutningsström tålighet | 50kA |
| Kortslutningshållfasthet ISCCR | 10kA |
| Strömfaktor k | 1kA |
| LV-systemtyp | TN-S, TT (3+1) |
