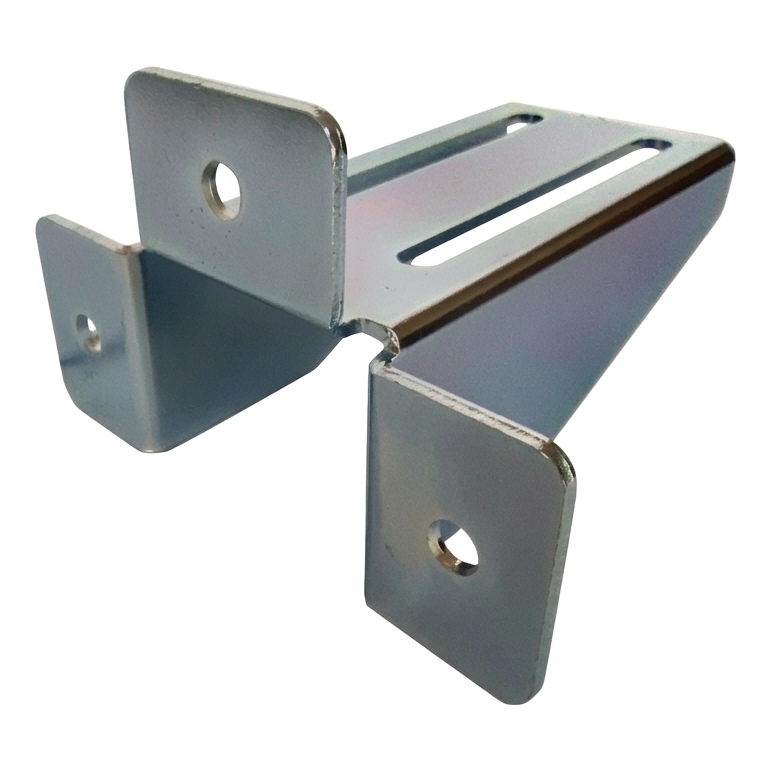

PSG fäste för grindöppnings infart – sidmontering, stål
Fäste för grindöppnings infart PSG är en stålkonstruktion avsedd för sidmontering av infartsuttag i självbärande skjutgrindar. Tack vare solid konstruktion av stålplåt med tjocklek 4 mm samt precisa monteringshål säkerställer den hållbar och stabil montering av rullhållaren till stolpe eller vägg. Produkten förkortar installationstiden — långhål (bönformade) möjliggör positionsjustering utan behov av ny borrning.
Fästet är en nödvändig komponent i skjutgrindsystem där infartshållaren måste monteras från sidan, inte uppifrån. Det fungerar överallt där stolpens eller väggens konstruktion kräver att infartsuttaget hålls på avstånd från monteringsytan — utskjutning 175 mm ger lämpligt avstånd.

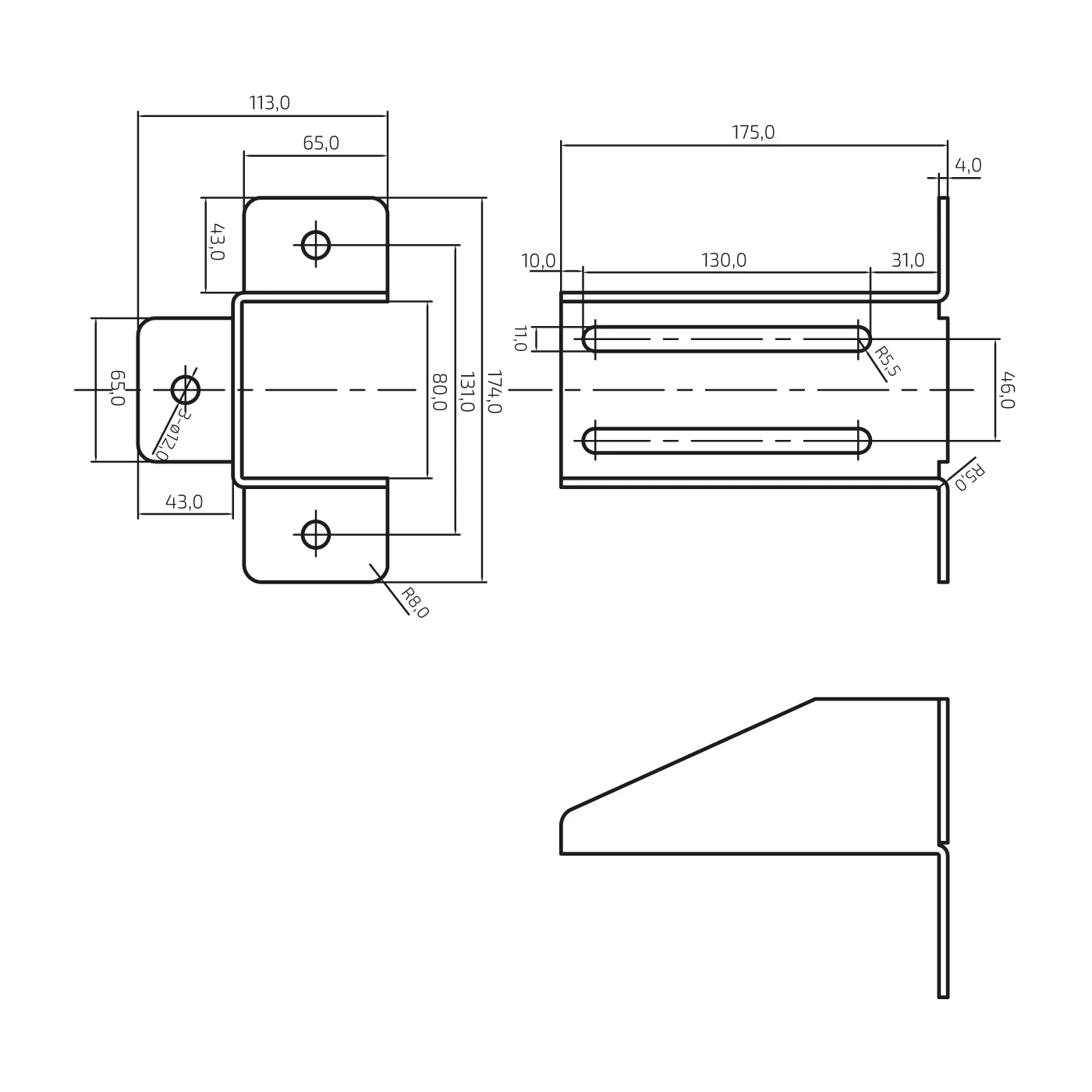

Yttermått
- Total höjd: 174 mm
- Total bredd: 113 mm
- Längd (utskjutning från vägg): 175 mm
- Krophöjd: 80 mm
- Plåttjocklek: 4 mm
- Vikt: 1,156 kg
Monterings- och justeringshål
- Monteringshål: 3 × ⌀12 mm (på sidflänsarna)
- Monteringshålens centrumavstånd (vertikalt): 131 mm
- Långhål (bönformade): längd 130 mm, bredd 11 mm
- Långhålens centrumavstånd (vertikalt): 46 mm
- Avstånd långhål från framkant: 10 mm
- Avstånd långhål från bakkant: 31 mm
- Avrundningsradie långhål: R5,5
Monteringsflänsarna
- Sidoflänsarnas mått: 65 × 43 mm
- Framflänsens mått: 65 × 43 mm
- Kantavrundningsradie: R8
- Böjningsradie: R5
Material- och identifieringsdata
- Material: stålplåt
- Tillverkare: PSG
- EAN: 5903313203593
Fästet lämpar sig för montering på både stål- och betongstolpar. Långhålen möjliggör precis justering av infartsuttagets position horisontellt, vilket är särskilt användbart vid korrigering av grindaxeln efter stolpmontage. Tre runda hål ⌀12 mm på flänsarna säkerställer säker förankring av elementet till underlaget.
