PSG justerbart vridet gångjärn för grind fi24 M12 med sköld 150×40 mm
produkt otillgänglig
lägg till i önskelista
Beskrivning

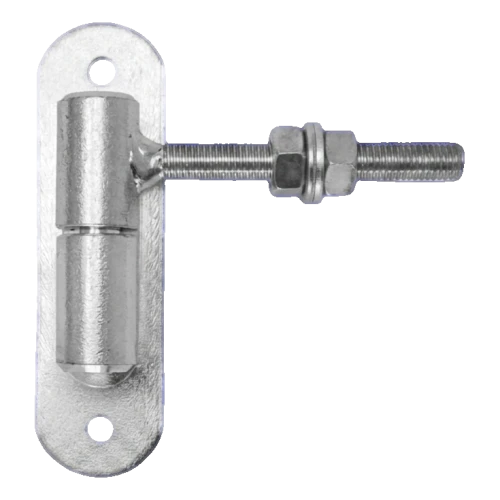

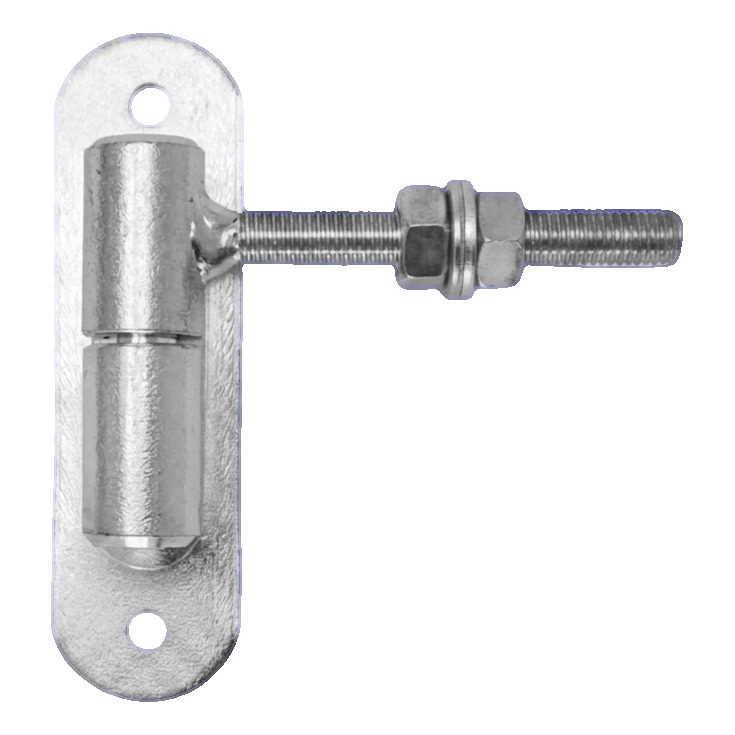

PSG justerbart vridet gångjärn för grind fi24 M12 med sköld 150×40 mm
Stål justerbart vridet gångjärn med kula och monteringssköld – pålitlig lösning för upphängning av stängselgrindar. Gänga M12 med justeringsmutter möjliggör precis inställning av grindlodlinjen när som helst – både direkt efter montering och under drift när konstruktionen sjunker eller termiska förhållanden ändras.
Galvaniserad yta ger mångårig korrosionsskydd, vilket gör att gångjärnet fungerar fullt ut i utomhusförhållanden. Den vridna hylsan med diameter fi 24 mm garanterar smidig drift och hög motståndskraft mot mekanisk belastning. Två monteringshål i skölden möjliggör snabb och säker fastskruvning till stängselpelare.
Fördelar för installatören
- Justering när som helst – mutter på gänga M12 möjliggör åtdragning eller lossning av gångjärn utan demontering av grind
- Galvanisering – hållbart korrosionsskydd för utomhusanvändning
- Snabb montering – sköld med två hål fi 10,5 mm möjliggör direkt fastskruvning till pelare
- Hög tillverkningskvalitet – vridet stålhylsa motståndskraftig mot mekaniska skador och stora belastningar

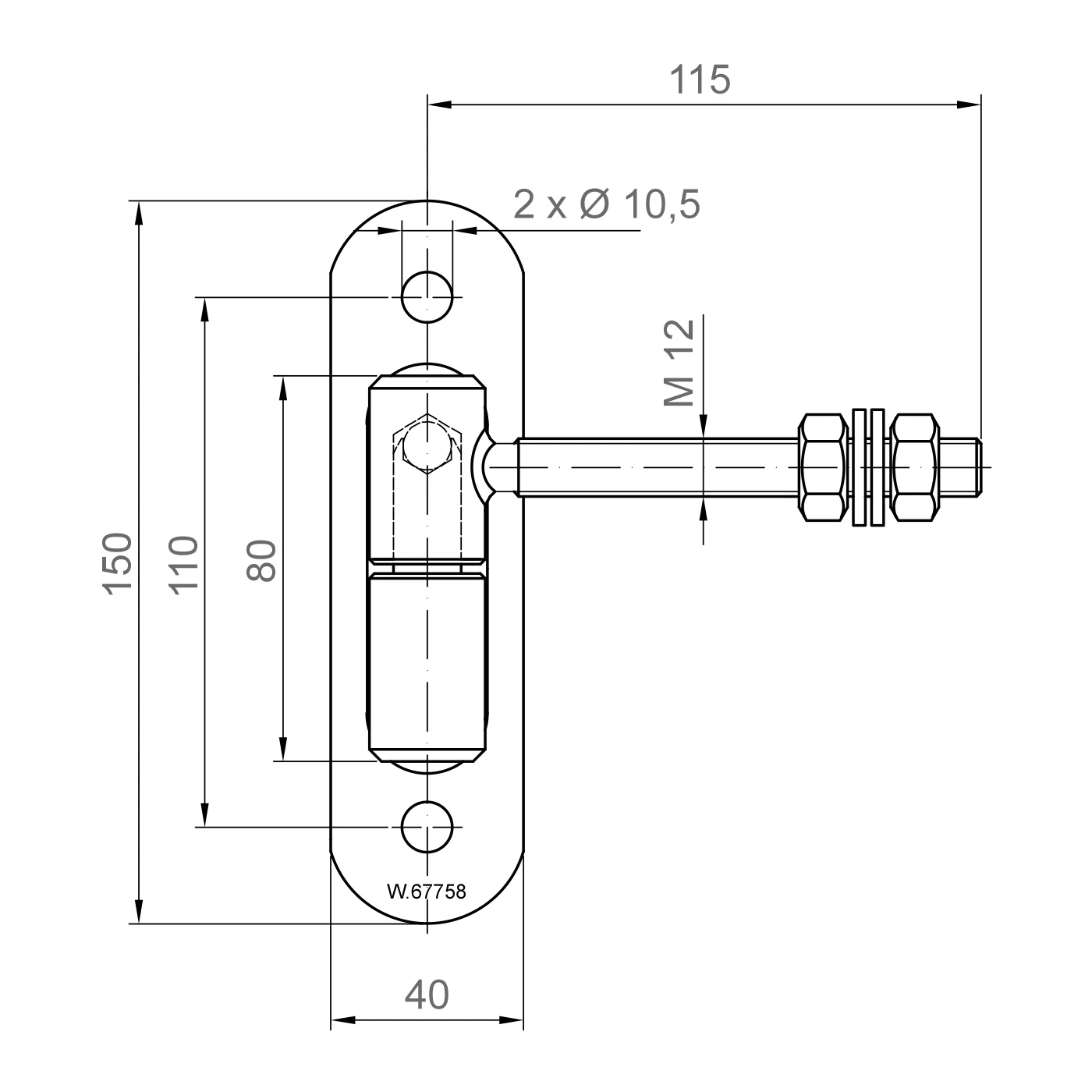

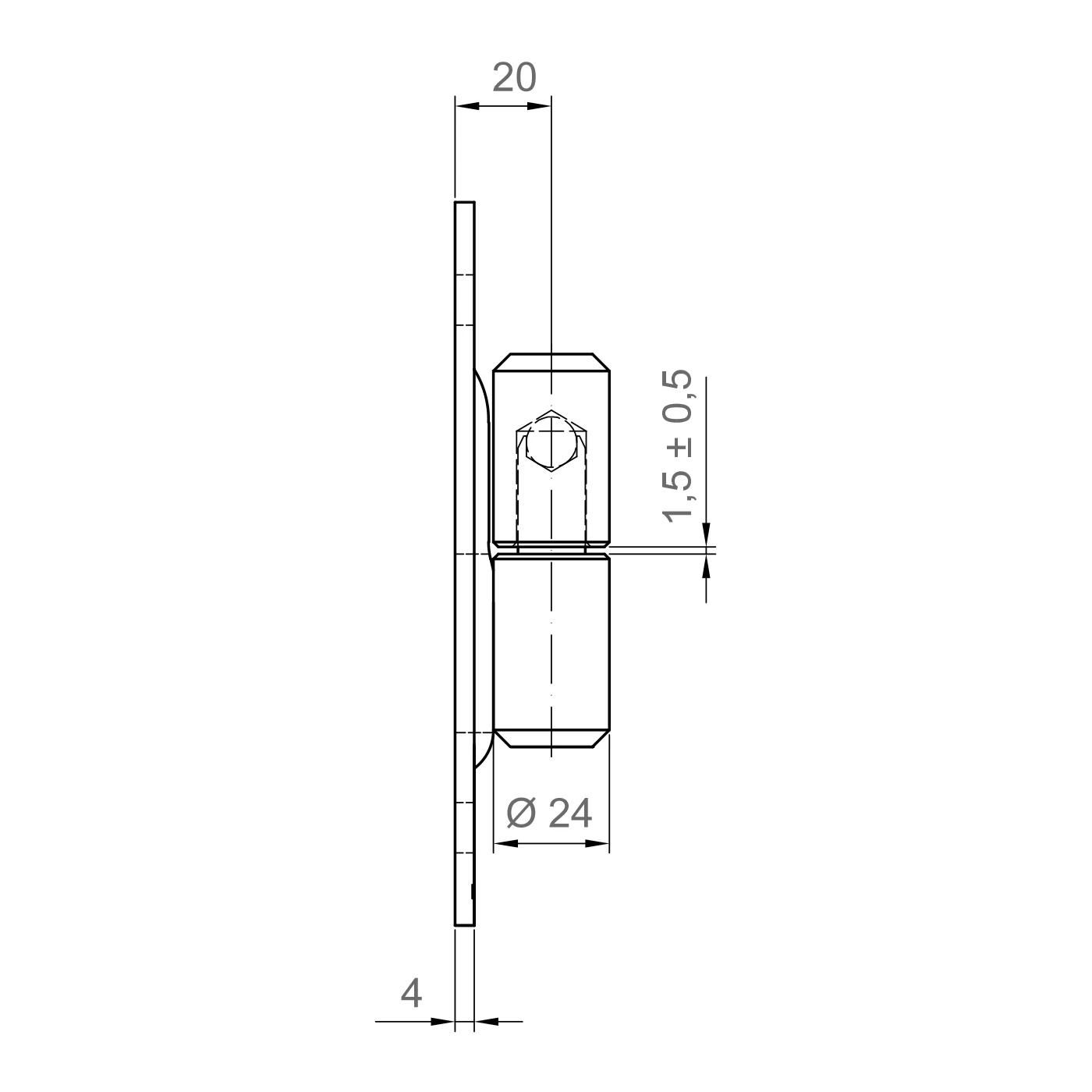

Dimensioner och tekniska parametrar
- Material: galvaniserat stål
- Hylsdiameter: fi 24 mm
- Axelgänga: M12
- Skölddimensioner (H × bredd): 150 × 40 mm
- Sköldplåttjocklek: 4 mm
- Hylsarbetshöjd: 80 mm
- Centrumavstånd monteringshål: 110 mm
- Diameter monteringshål: 2 × fi 10,5 mm
- Längd gängad axel (från rotationsaxel): 115 mm
- Avstånd rotationsaxel från monteringsplan: 20 mm
- Arbetsglipa mellan hylsor: 1,5 ± 0,5 mm
- Vikt: 0,56 kg
- EAN: 5901431940918
Konstruktion och funktionsprincip
Gångjärnet består av två vridna stålhylsor monterade på en gemensam rotationsaxel, förbundna med monteringssköld. Den horisontella axeln med gänga M12 avslutas med en kula som motsvarande del av grinden fästs på. Justeringsmuttern på axeln möjliggör steglös justering av grindens upphängningshöjd – det räcker att skruva loss muttern, ställa in rätt position och dra åt igen. Denna konstruktion eliminerar behovet av demontering vid korrigering av inställning, vilket är särskilt användbart efter att konstruktionen sjunkit eller under förhållanden med stora temperaturförändringar när metall ändrar sina dimensioner.
Tekniska data
| Material | Stål |
| Gängtyp | M12 |
| Diameter | 24 |
| Sposób montażu | Med platta |
