Paket löpvagnar för profil 68x68 mm med plasthjul, med påkörningsrulle och påkörningshållare

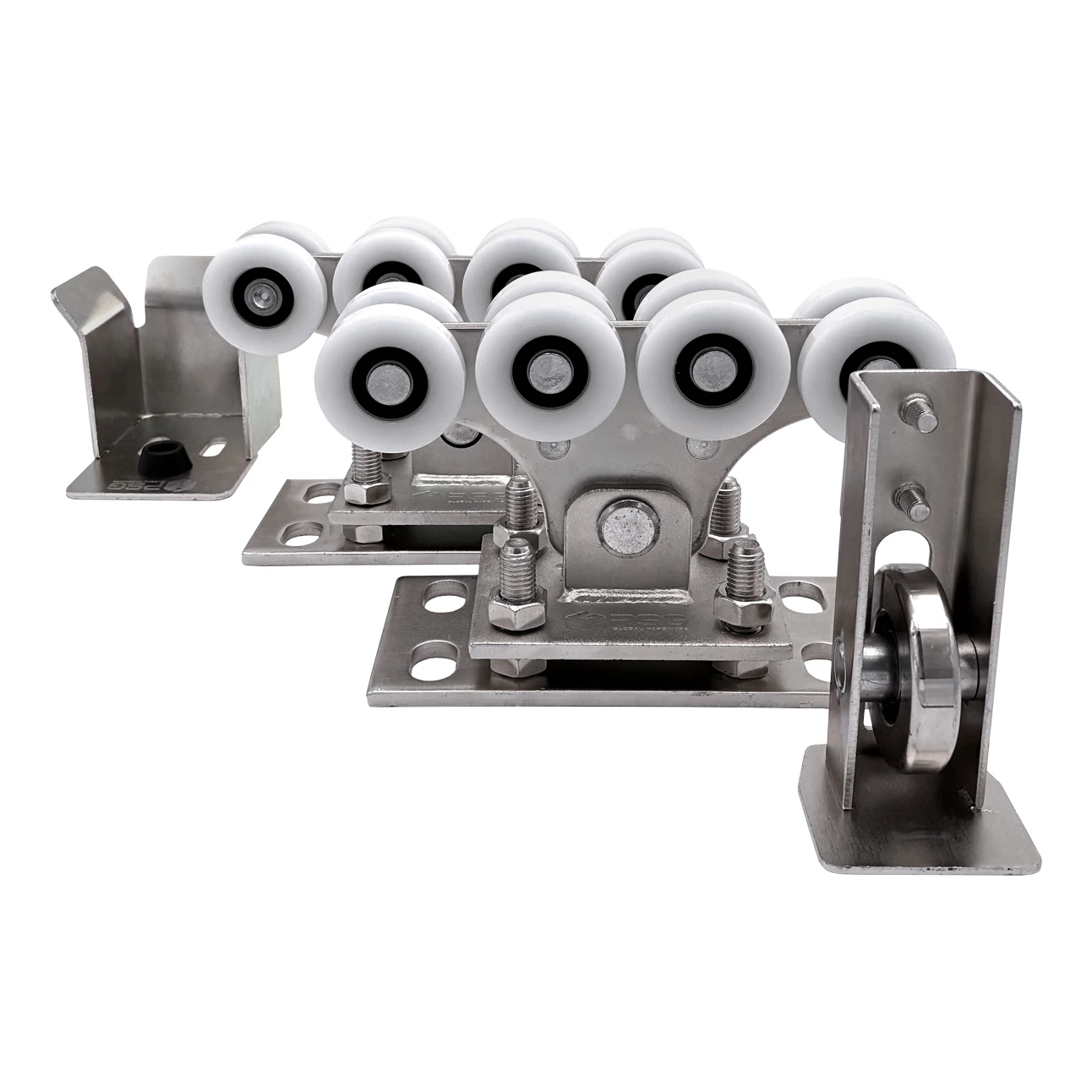

Setets innehåll

• Löpvagn — 2 st.
• Påkörningsrulle — 1 st.
• Påkörningshållare (påkörningshylsa) — 1 st.

Setet utgör en komplett utrustning för löpsystemet i en självbärande grind — det räcker att montera delarna på fundamentet och stolpen för att få ett fullt fungerande skjutsystem.

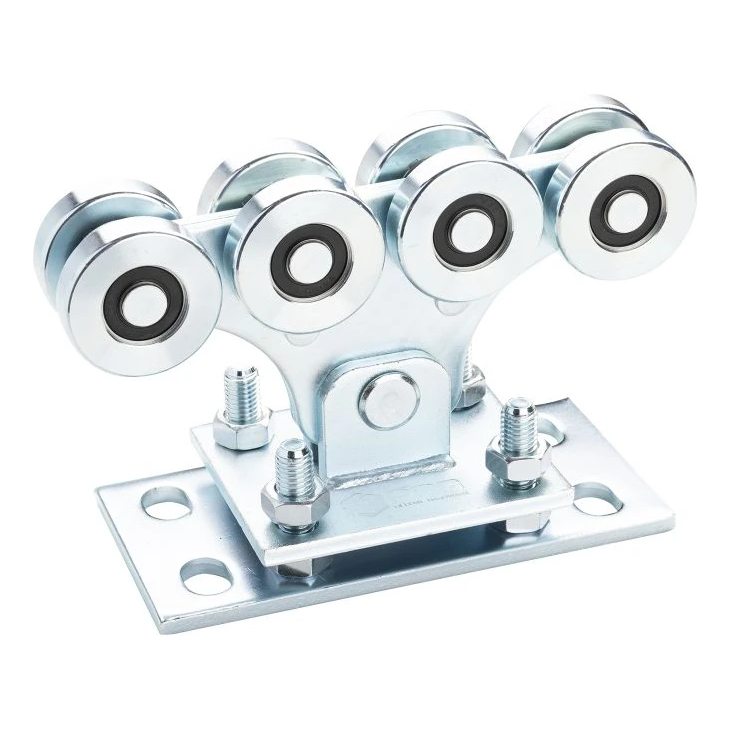

Löpvagnarna — systemets hjärta

De två löpvagnarna ansvarar för att guida och bära grindsbladet. Varje vagn är utrustad med 8 rullar av plast fördelade på två nivåer, vilket ger jämn styrning och stabilisering av bladet. Plastullarna arbetar tyst och kräver sällan smörjning, medan kullager 6201 RS med gummitätning garanterar lågt rullmotstånd och skydd mot smuts.

Tekniska specifikationer för löpvagnen

• Konstruktionsmaterial: galvaniskt förzinkat stål
• Löpsystem: 8 plastullar på två nivåer
• Lager: kullager 6201 RS
• System: 68×68 mm
• Basmått: 200 × 100 × 8 mm
• Total bredd på rullsystemet: 48 mm
• Rullens rulldiameter: 56 mm
• Rullens ytterdiameter: 60 mm
• Enskild rullbredd: 14,5 mm
• Tjocklek på mittfästet: 10 mm
• Gänga på justeringsskruvar: M14
• Tjocklek på basplattor: 2 × 8 mm
• Vagnens höjd: 157 mm
• Rulldiameter: 68 mm

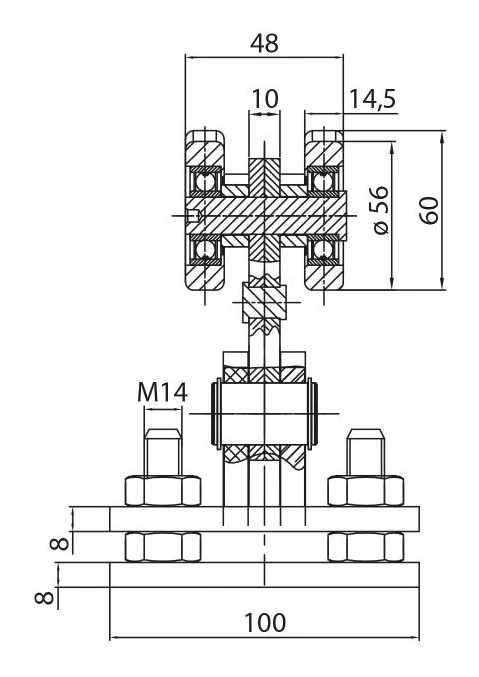

Måttteckningen visar ett tvärsnitt av löpvagnen med de viktigaste måtten markerade. Det tvånivåiga rullsystemet säkerställer optimal kraftfördelning, och den dubbla basplattan med justering via skruvar M14 möjliggör exakt inställning av grindsbladets höjd och lodräta läge efter montering.

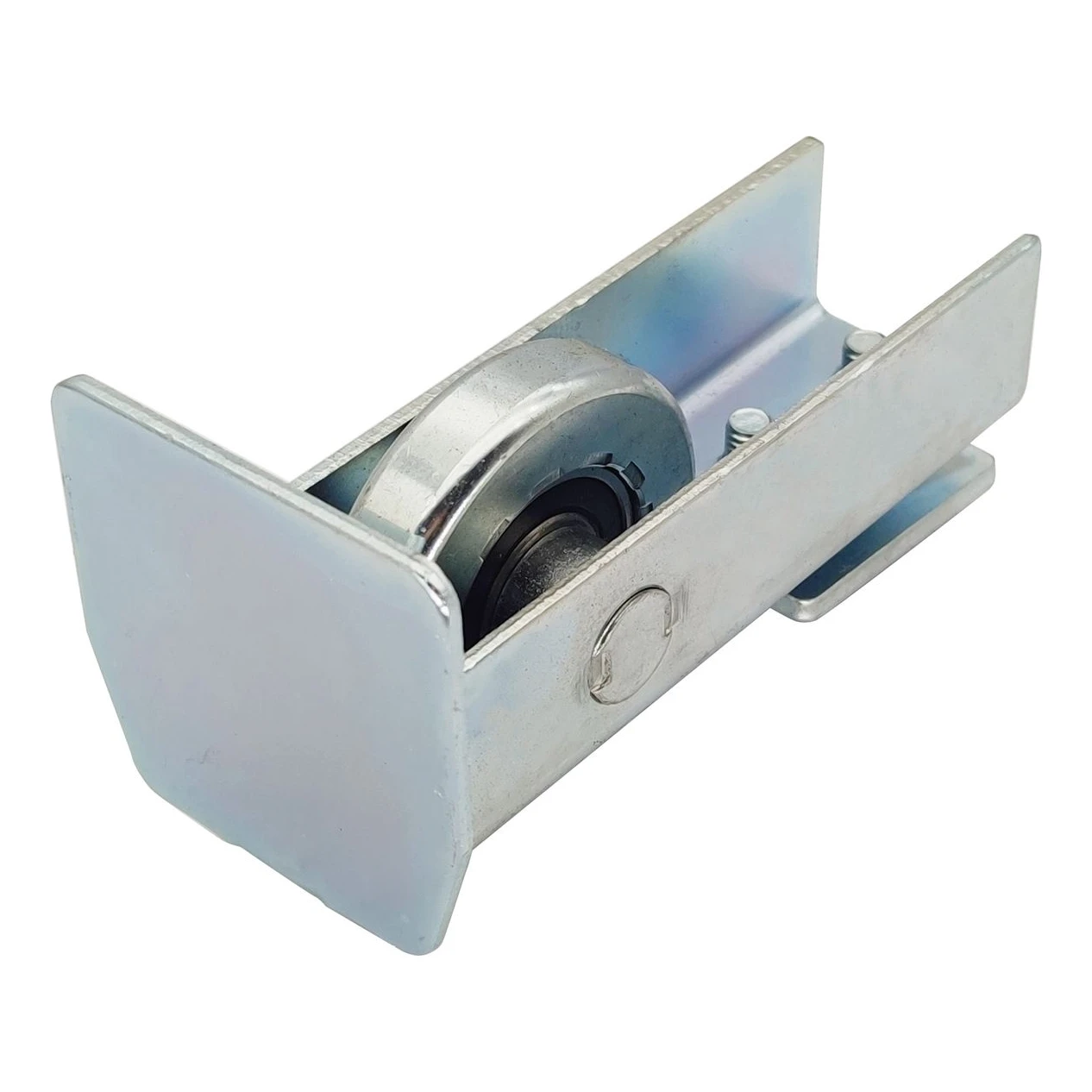

Påkörningsrulle — stabilisering och skydd

Påkörningsrullen monteras i början av den självbärande skenan. Dess förzinkade stålkonstruktion tar upp en del av belastningen och stabiliserar bladet, vilket förbättrar grindssystemets funktion. Den samverkar med påkörningshållaren vid stolpen, vilket underlättar säker stängning och minskar vibrationer. Rullen minskar även slitaget på löpvagnarna och minimerar under vintersäsongen påverkan av snö och is på grindssystemet.

• Kompatibilitet: system 68×68 mm
• Ytbehandling: förzinkad — korrosionsskydd

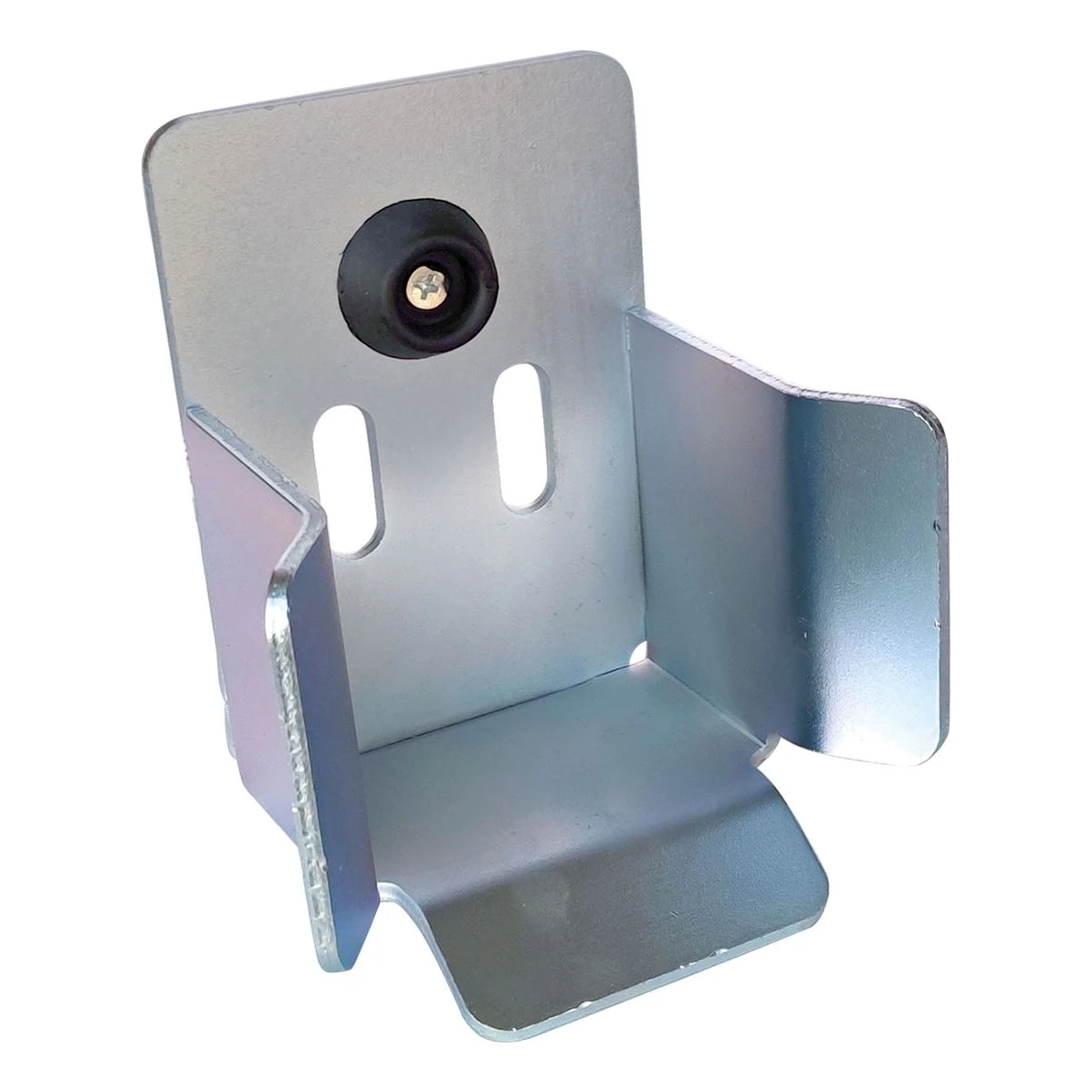

Påkörningshållare — exakt stängning

Påkörningshylsan guidar bladet och förbättrar stabiliteten i hela systemet. Monteringen är snabb och enkel — elementet skruvas fast på den nedre delen av avslutningsstolpen. Tillsammans med påkörningsrullen bildar det ett set som leder grinden mot stolpen, underlättar säker stängning och minskar vibrationer. På baksidan finns två monteringshål samt en gummibuffert som dämpar bladets ankomst.

• Kompatibilitet: system 68×68 mm
• Ytbehandling: förzinkad
• Buffert: gummi — dämpning av bladets ankomst

Setdata

• Setvikt: 12,934 kg
• Förpackningsvolym: 10 486,88 cm³
• EAN: 5903313208031
• Kompatibilitet med styrskena: skena 68×68
