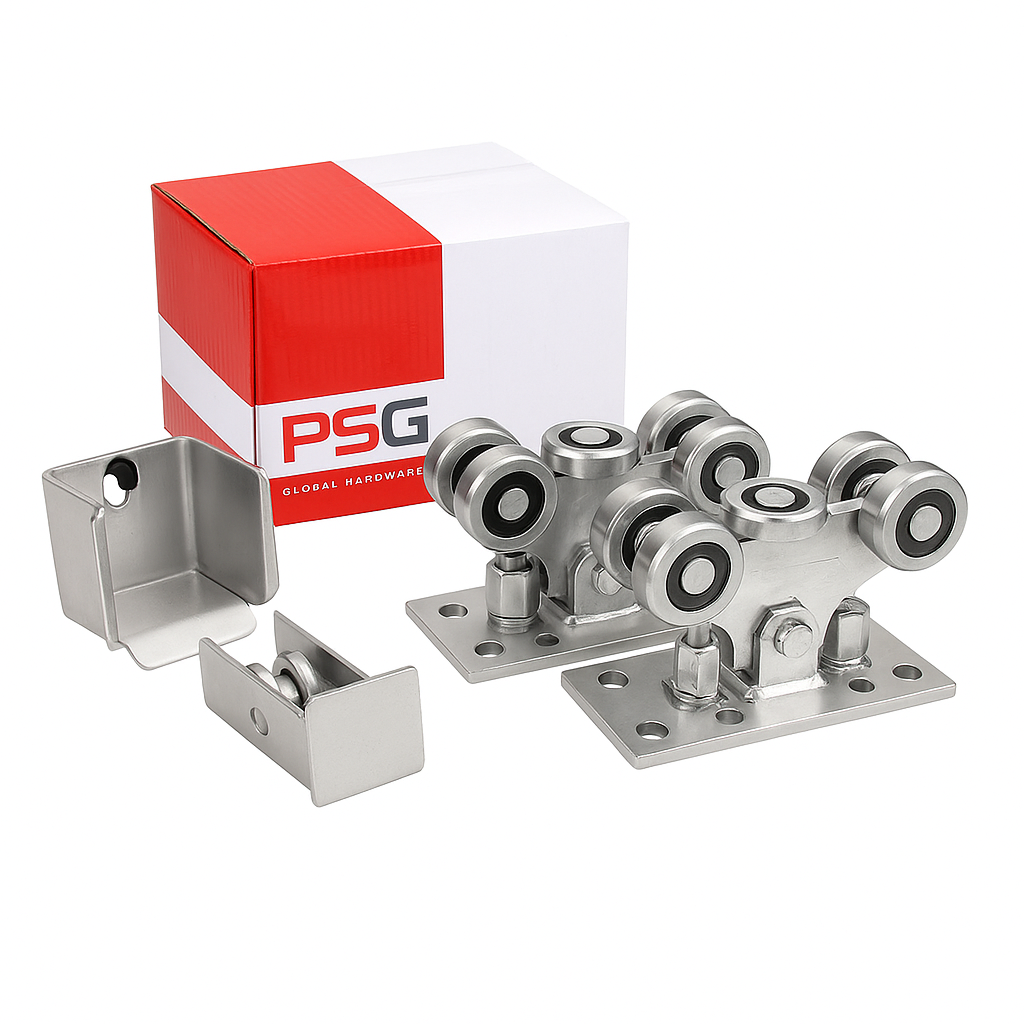

Paket löpvagnar med 5 rullar för frihängande skjutgrindar med tillbehör

Paketets innehåll

• Löpvagn med 5 metallrullar — 2 st.
• Uppkörsrulle med skyddsändstycke — 1 st.
• Stålbeslag för uppkörning med gummibuffert — 1 st.
• Monteringsskruvar ingår

Allmänna data för paketet

• Paketets vikt: 12,24 kg
• Förpackningsvolym: 10 500 cm³
• EAN: 5901289674720

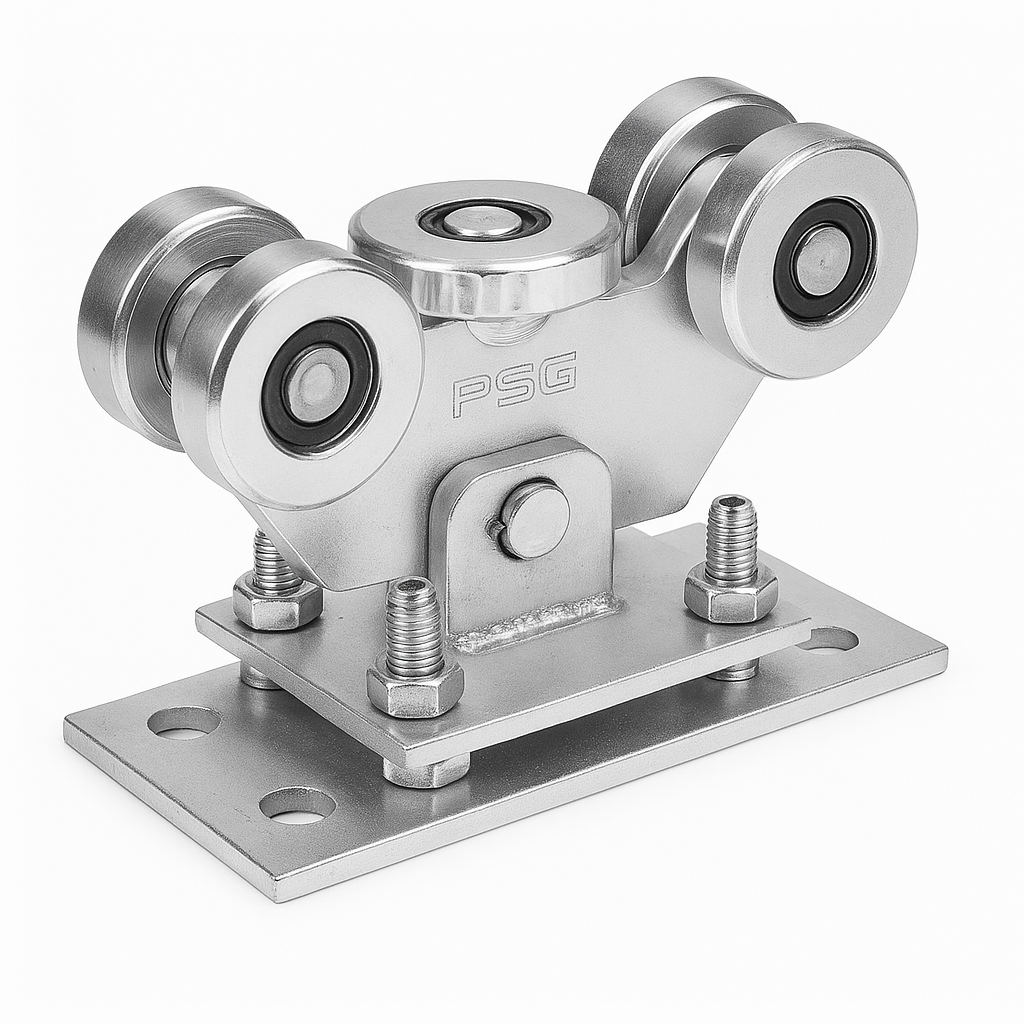

Löpvagn — konstruktion och funktion

Löpvagnen är utrustad med 5 metallrullar, varav 1 horisontell rulle, som säkerställer stabil styrning av grinden längs skenan. Svängbar konstruktion — vagnen är ansluten till basen via en tapp, vilket gör att den automatiskt anpassar sig till skjutgrinden och kompenserar eventuella ojämnheter och avvikelser i skenan. Vagnens höjd är justerbar med skruvar, vilket underlättar exakt inställning av grinden vid montering.

• Antal rullar: 5 (varav 1 horisontell)
• Konstruktion: svängbar (tapp som förbinder med basen)
• Höjdjustering: skruvjustering
• Kompatibel skena: 70×70×4 mm
• Korrosionsskydd: galvanisk förzinkning

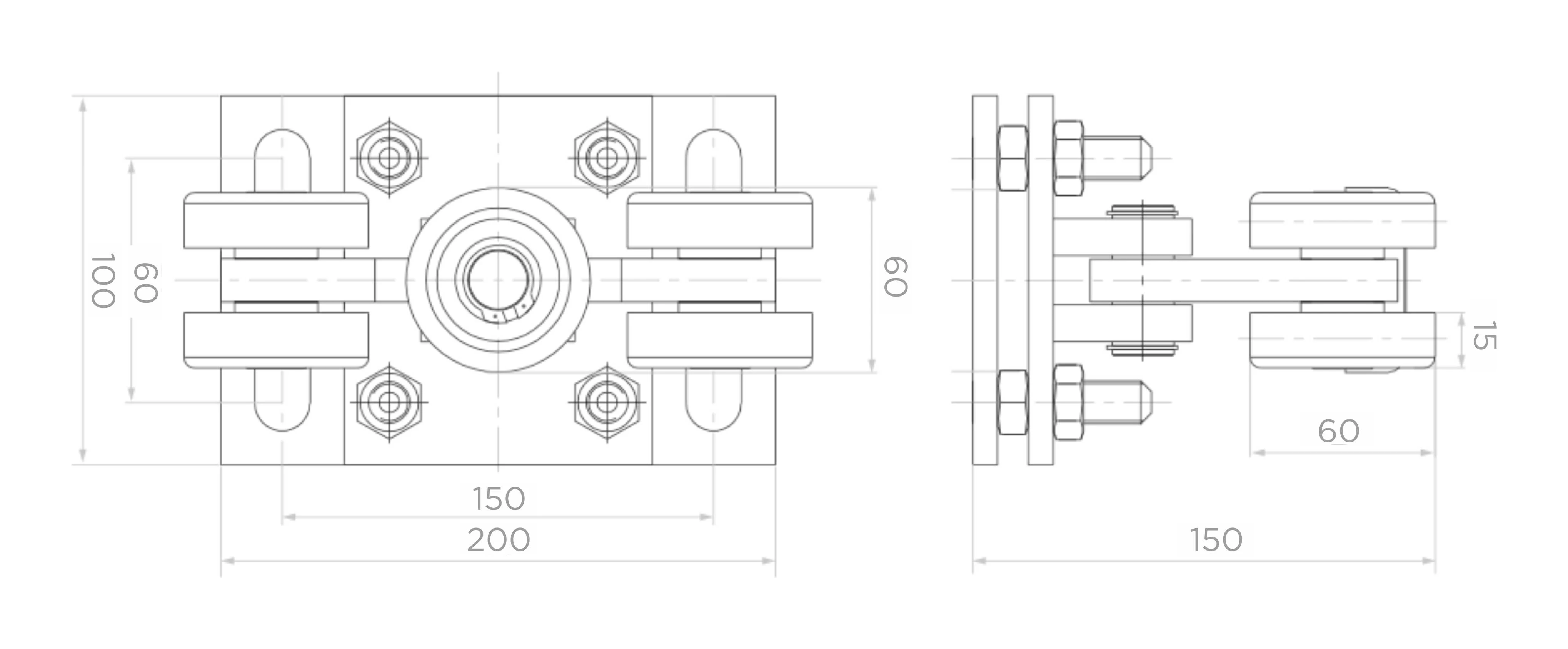

Löpvagnens mått

• Basmått (l × b): 200 × 100 mm
• Monteringshålsavstånd: 150 × 60 mm
• Total höjd: 150 mm
• Rullarnas höjd över basen: 60 mm
• Monteringsbasens tjocklek: 15 mm

Uppkörsrulle med skyddsändstycke

En ståluppkörsrulle som monteras i början av skenan på den självbärande skjutgrinden. Utrustad med ett skyddsändstycke som skyddar skenans insida mot inträngning av snö, is och smuts — vilket är särskilt viktigt vid installationer som används under svåra väderförhållanden. Monteringsskruvar ingår i paketet.

• Material: stål
• Kompatibel skena: 70×70×4 mm
• Skyddsändstycke: ja (skydd mot snö och is)
• Monteringsskruvar: ingår
• Korrosionsskydd: galvanisk förzinkning

Stålbeslag för uppkörning

Uppkörsbeslagen monteras på grindstolpen och tar emot uppkörningsrullen när grinden stängs. Tack vare denna lösning fördelas grindens vikt över fler komponenter, vilket stabiliserar grinden i stängt läge och förlänger löpvagnarnas livslängd avsevärt. På bakre väggen finns 2 monteringshål samt en gummibuffert som dämpar stötar.

• Material: stål
• Kompatibla skenor: 70×70×4 mm och 80×80×5 mm
• Monteringshål: 2 st. (bakre vägg)
• Buffert: gummi
• Korrosionsskydd: galvanisk förzinkning

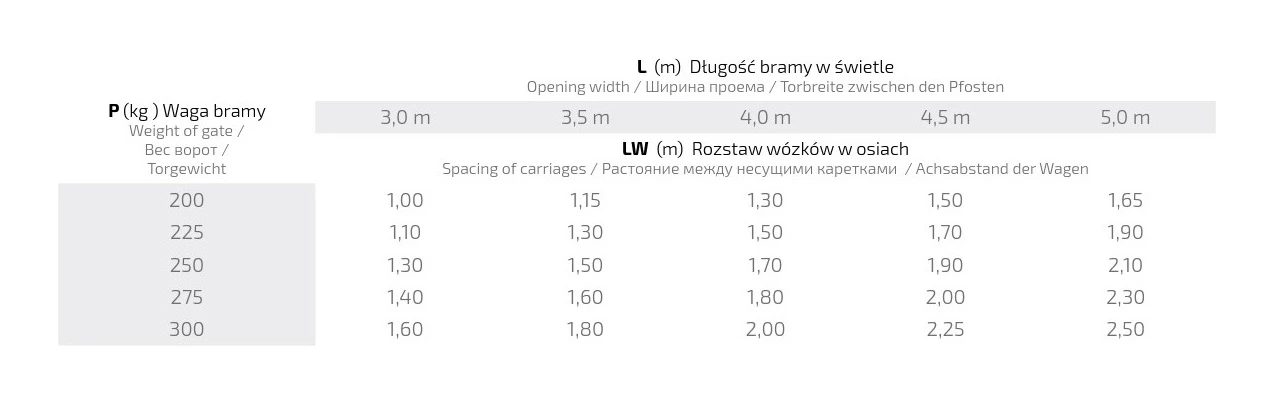

Val av löpvagnsavstånd i axlar

Korrekt avstånd mellan löpvagnarna (LW) beror på grindens ljusmått (L) och grindens vikt (P). Nedanstående tabell visar rekommenderade avståndsvärden för löpvagnarna i meter, vilket garanterar optimal funktion och systemets hållbarhet:

• Grindens vikt 200 kg: avstånd från 1,00 m (L=3,0 m) till 1,65 m (L=5,0 m)
• Grindens vikt 225 kg: avstånd från 1,10 m (L=3,0 m) till 1,90 m (L=5,0 m)
• Grindens vikt 250 kg: avstånd från 1,30 m (L=3,0 m) till 2,10 m (L=5,0 m)
• Grindens vikt 275 kg: avstånd från 1,40 m (L=3,0 m) till 2,30 m (L=5,0 m)
• Grindens vikt 300 kg: avstånd från 1,60 m (L=3,0 m) till 2,50 m (L=5,0 m)

Grindens ljusmått som omfattas av tabellen: 3,0 m, 3,5 m, 4,0 m, 4,5 m och 5,0 m.

Alla komponenter i paketet är galvaniskt förzinkade, vilket ger effektivt korrosionsskydd och lång drifttid både vid inomhusinstallationer och vid installationer som utsätts för varierande väderförhållanden. Det kompletta paketet gör det möjligt för installationsföretaget att beställa all utrustning i en enda position — utan risk för att missa någon komponent.
