Paket med löpvagnar för skjutgrind: 2× löpvagn (9-hjulig, plast) + tillbehör
produkt otillgänglig
lägg till i önskelista
Beskrivning
Beslagsats för skjutport – 2 löpvagnar med 9 rullar + infartsfäste + infartsrulle
Komplett beslagsats för självbärande skjutport, utformad för skenor på 80×80×5 mm. Satsen innehåller två löpvagnar med 9 plastrullar vardera, ett infartsfäste och en infartsrulle – allt som behövs för en professionell montering av en port med en maximal belastning på upp till 600 kg.

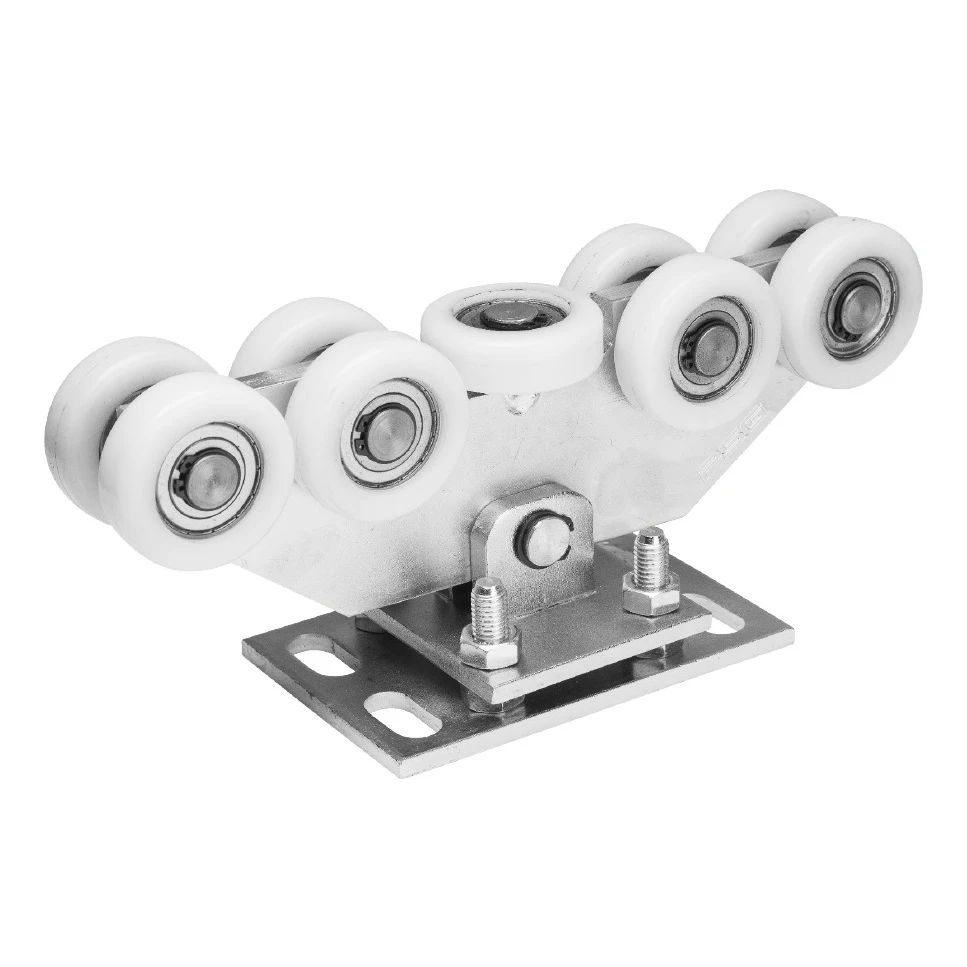

Löpvagn 80 – tyst och mjuk gång för porten
Löpvagnarna är utrustade med 9 plastrullar som ger skjutporten en exceptionellt tyst och mjuk gång. Tack vare kullager i varje rulle uppnås minimalt rullmotstånd, vilket minskar slitaget på drivenheten och ger högre användarkomfort. Varje löpvagn är anpassad för skena på 80×80×5 mm och har en kraftig monteringsplatta med hål för förskruvning.
- Maximal belastning per löpvagn: 600 kg
- Antal rullar: 9 st (plast med lager)
- Kompatibel skena: 80×80×5 mm
- Löpvagnens mått (l × h × b): 180 × 120 × 155 mm
- Hålavstånd i monteringsplattan: 140 mm
- Rullarnas axelhöjd: 65 mm
- Plattans bredd: 68 mm
- Antal i satsen: 2 st

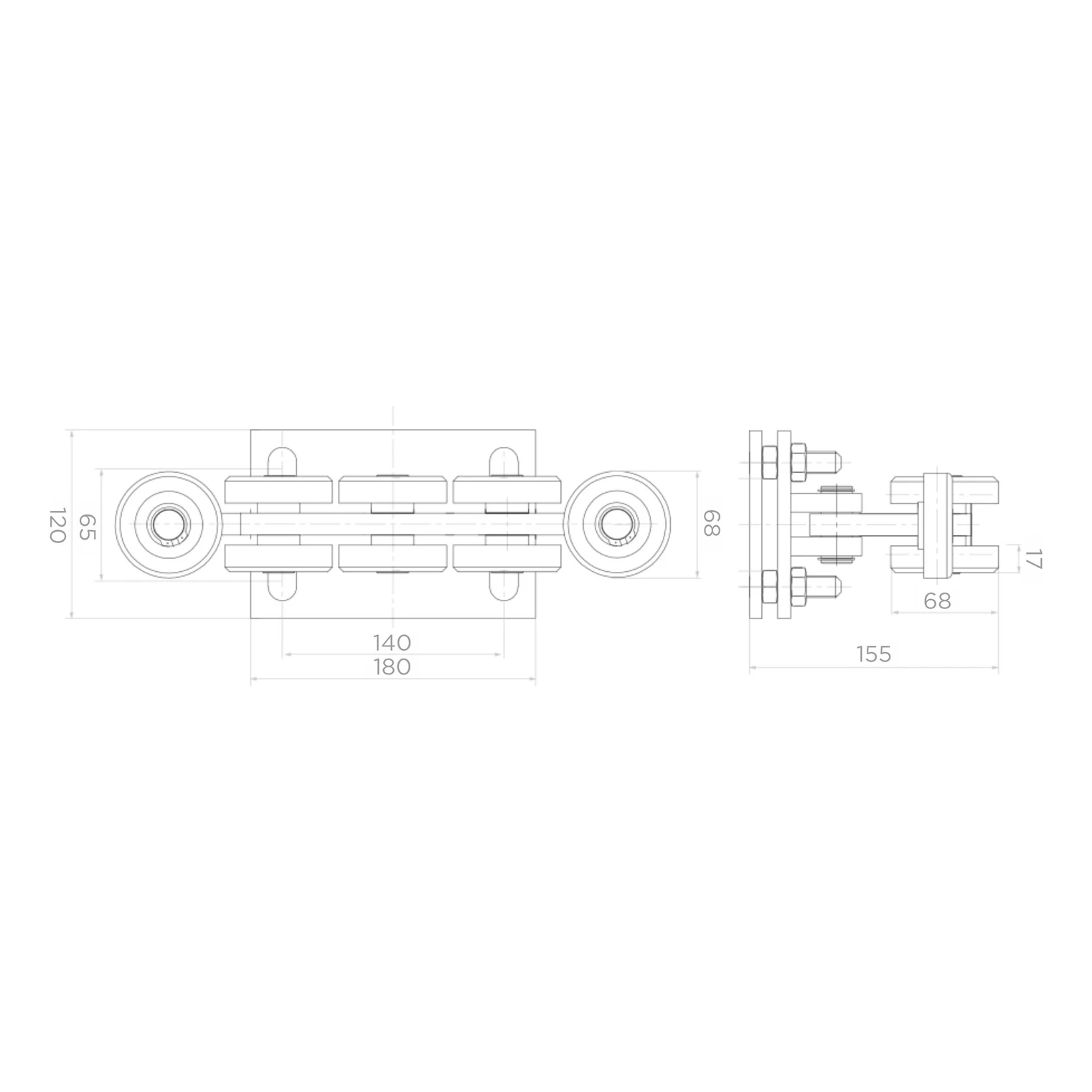

Den detaljerade tekniska ritningen av löpvagnen visar alla viktiga monteringsmått. Basplattan på 180 × 68 mm med justerbara skruvar möjliggör exakt nivåinställning av porten efter montering. Löpvagnens totala höjd är 120 mm och djupet 155 mm, vilket bör beaktas vid projektering av fundamentet.

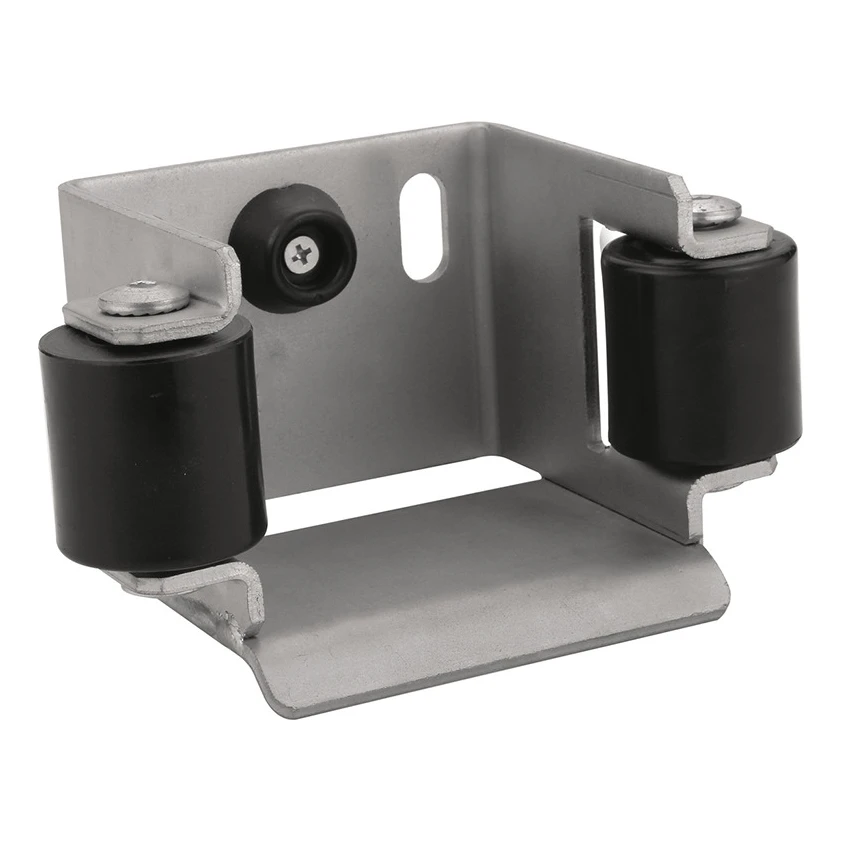

Infartsfäste – stabilisering och skydd
Infartsfästet i stål har en dubbel funktion – det stabiliserar porten i stängt läge och fördelar portens vikt på fler bärande delar, vilket avsevärt förlänger löpvagnarnas livslängd. Det är utrustat med två styrrullar i plast med ett inbördes avstånd på 88 mm som exakt styr in portens skena. På baksidan finns två monteringshål samt ett gummistopp som dämpar stängningen. Produkten är galvaniserad och tål väder och vind.
- Kompatibel skena: 80×80 mm
- Avstånd mellan rullarna: 88 mm
- Fästets mått (l × b × h): 100 × 90 × 85 mm
- Plåttjocklek: 4 mm
- Ytbehandling: galvaniserad
- Antal i satsen: 1 st

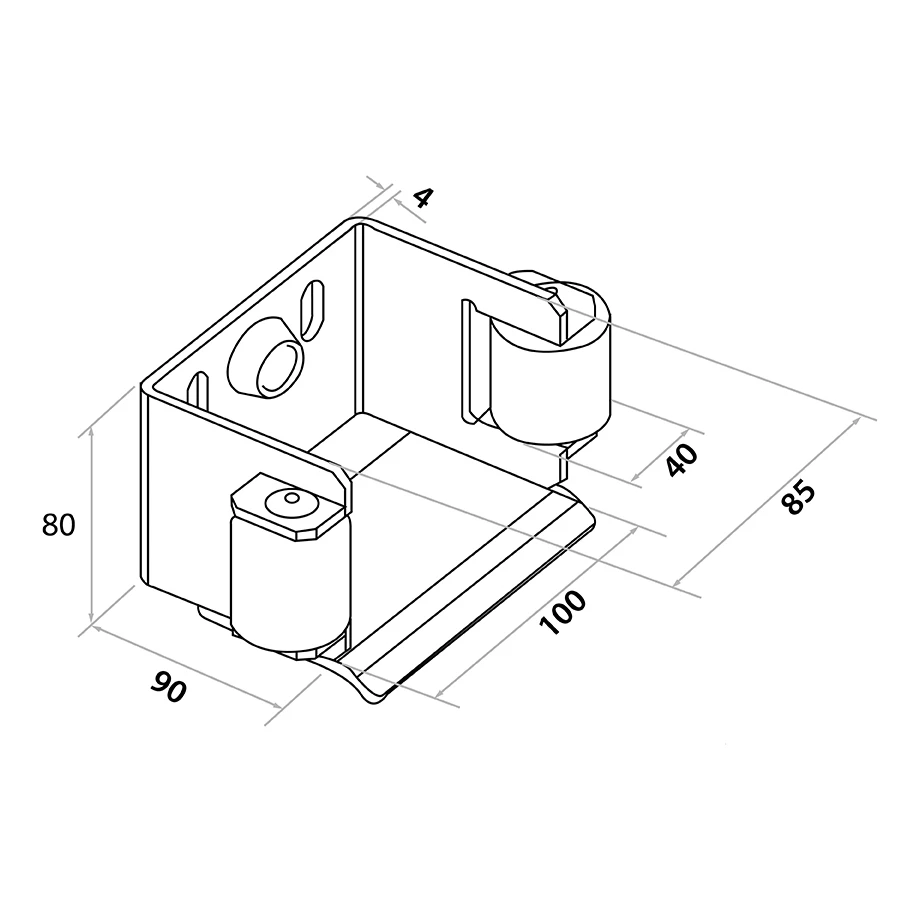

Måttritningen av infartsfästet visar dess viktigaste monteringsparametrar: bas på 100 × 90 mm, höjd 80 mm (med rullar 85 mm) samt hål för styrrulle med diametern 40 mm. Konstruktionen i 4 mm tjock plåt ger lämplig styvhet och hållbarhet.

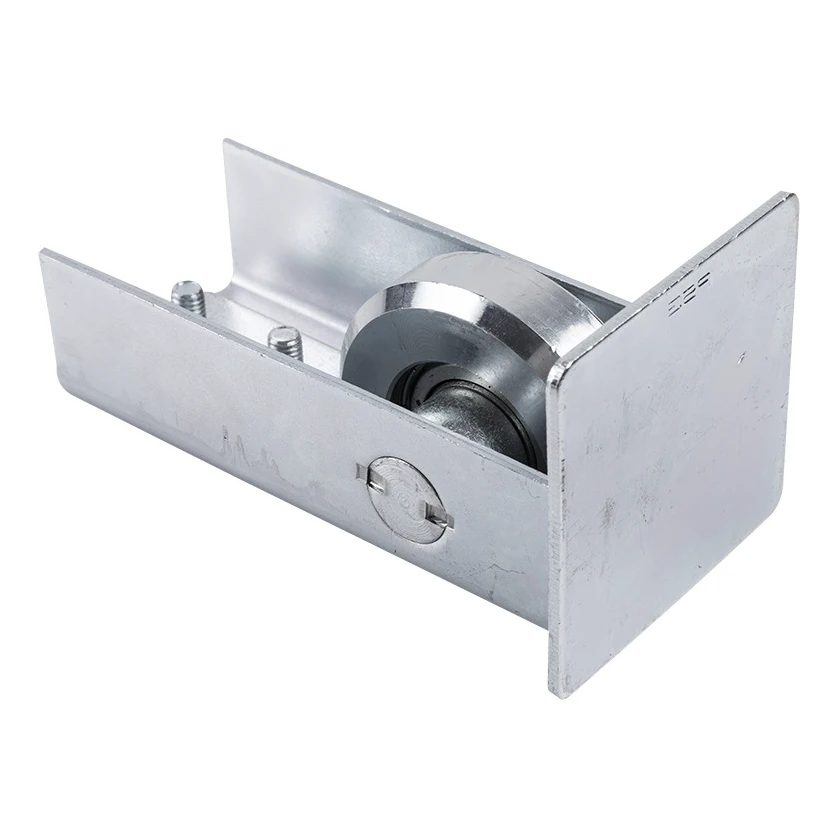

Infartsrulle – förlängd livslängd för systemet
Infartsrullen i stål monteras i början av den självbärande skjutportens skena. Dess uppgift är att försiktigt föra in skenan på löpvagnarna vid varje stängning av porten, vilket märkbart minskar stötar och förlänger hela mekanismens livslängd. Dessutom utgör den ett skydd mot snö och is som samlas inuti skenan. Monteringsskruvar medföljer. Produkten är galvaniserad.
- Kompatibel skena: 80×80×5 mm
- Husets mått (l × b × h): 148 × 80 × 62 mm
- Rullens bredd: 64 mm
- Husets plåttjocklek: 3 mm
- Ytbehandling: galvaniserad
- Ingår: monteringsskruvar
- Antal i satsen: 1 st

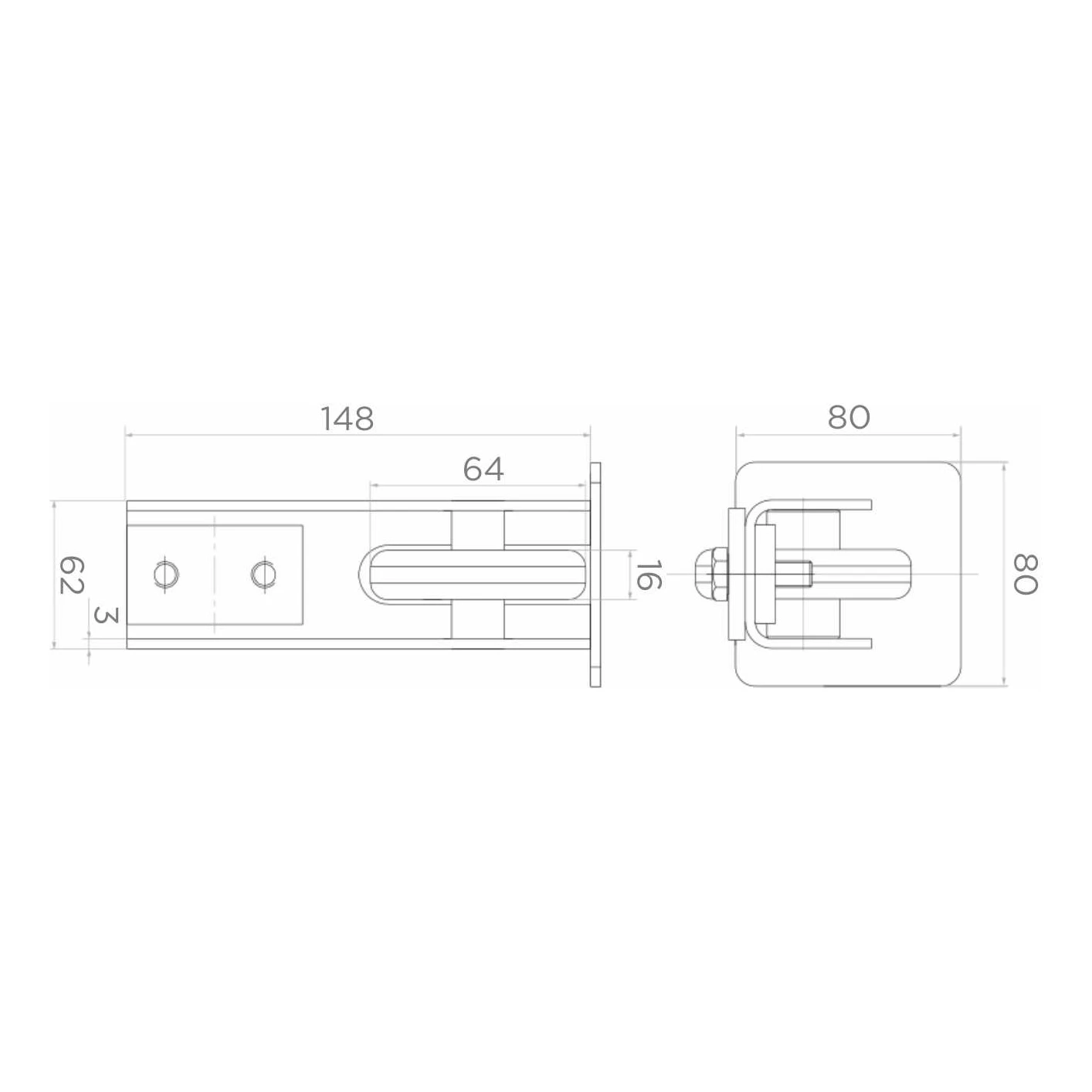

Den tekniska ritningen av infartsrullen visar husets mått: längd 148 mm, bredd 80 mm, höjd 62 mm (plåttjocklek 3 mm). Den inre rullens bredd är 64 mm och axelhöjden 16 mm från husets bas.

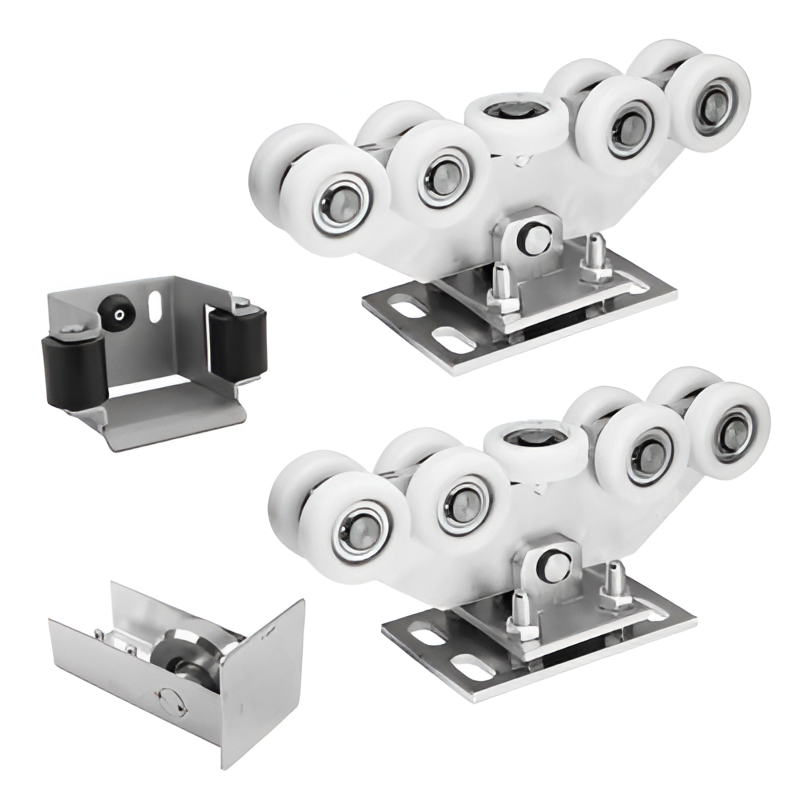

Satsens innehåll
- Löpvagn 80 (9 rullar, plastrullar) – 2 st
- Infartsfäste med två styrrullar – 1 st
- Infartsrulle med monteringsskruvar – 1 st
Satsen är avsedd för professionell montering av självbärande skjutportar på skenor på 80×80×5 mm. Alla stålkomponenter är galvaniserade, vilket ger korrosionsskydd och lång livslängd vid utomhusbruk. Hela satsens vikt är 17,22 kg.
Tekniska data för satsen
- Kompatibel skena: 80×80×5 mm
- Maximal belastning (per löpvagn): 600 kg
- Material i löpvagnarnas rullar: plast med lager
- Ytbehandling av stålkomponenter: galvaniserad
- Satsens vikt: 17,22 kg
- EAN: 5903313203586
Tekniska data
| Typ av löpsystem | Rullsystem |
| Produkttyp | Paket / KIT med tillbehör |
| Antal rullar [szt.] | 9 |
| Vagnkonstruktion | Fast |
| Max. bärförmåga [kg] | 600 |
| Hjulmaterial | Plast |
| Löpskenestorlek | 80x80x5 |
