Punktfäste glas 8-16,76mm fi 48/26/M10x38 AISI304 med nyckel platt system satin
produkt otillgänglig
lägg till i önskelista
Beskrivning

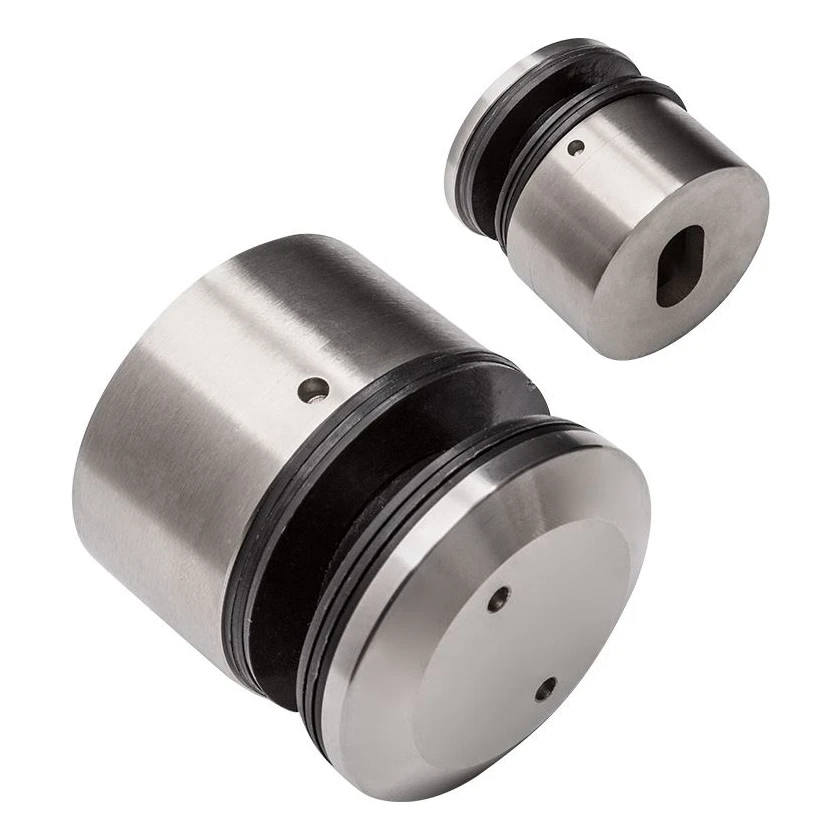

Punktfäste för glas fi 48 mm AISI 304 – platt system, satin
Runt punktfäste fi 48 mm för fastsättning av glas i rostfria räcken — designat för montering på plana ytor. Tillverkat i rostfritt stål AISI 304 med satinfinish, kombinerar estetik med hög korrosionsbeständighet. Tack vare nyckelsystemet (bulthål Ø 3,20 mm) säkerställer det säker och justerbar fastsättning av glas med tjocklek från 8 till 16,76 mm.
Konstruktion och funktionsprincip

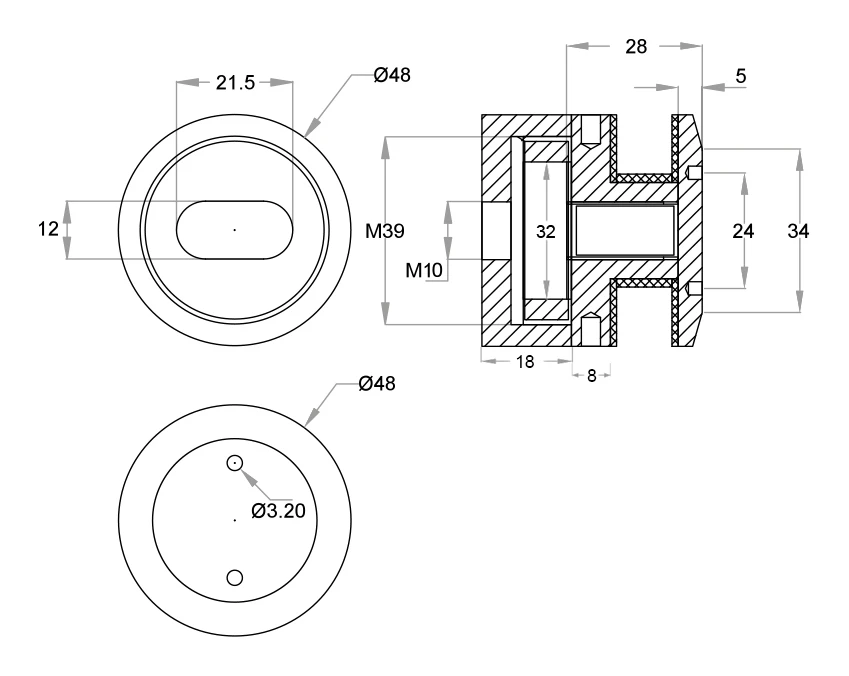

Fästet består av monteringsbas med invändig gänga M10 (fästs till bärkonstruktion) samt tryckskruv som skruvas på gänga M39, som pressar glaset genom gummitätningar. Monteringshålet i basen har bönform (21,5 × 12 mm), vilket möjliggör positionsjustering vid montering. Basens invändiga diameter är 32 mm, och centrumavståndet för nyckelöppningarna i tryckskruven — 24 mm.
Dimensioner och tekniska parametrar
- Ytterdiameter: Ø 48 mm
- Invändig gänga (fäste till konstruktion): M10
- Koppsgänga (bas–tryckskruv): M39
- Basdjup: 18 mm
- Distanslängd: 8 mm
- Monteringsavstånd (bas–tryckskruv): 28 mm
- Tryckskruvens tjocklek: 5 mm
- Tryckskruvens underskärningsdiameter: 34 mm
- Basens invändiga diameter: 32 mm
- Monteringshål (böna): 21,5 × 12 mm
- Centrumavstånd nyckelöppningar: 24 mm
- Diameter nyckelöppningar: Ø 3,20 mm
- Tjocklek på fäst glas: 8–16,76 mm
- Material: rostfritt stål AISI 304
- Ytfinish: satin
- Monteringssystem: platt (på plan yta)
- Vikt: 0,4 kg
- EAN: 5903313206242
Tillämpning
Fästet är avsett för professionell montering av glaspaneler i räcken, fasadväggar och avskärmningar av härdat eller laminerat glas. Det plana systemet möjliggör direkt montering till stolpar, stålprofiler eller andra konstruktionselement med plan yta. Satinfinishen harmoniserar väl med typiska räcken i borstat rostfritt stål.
Tekniska data
| Material | AISI 304 |
| Ytbehandling | Satin |
| Monteringssystem | Plant |
| Glastjocklek [mm] | 8-16,76 |
